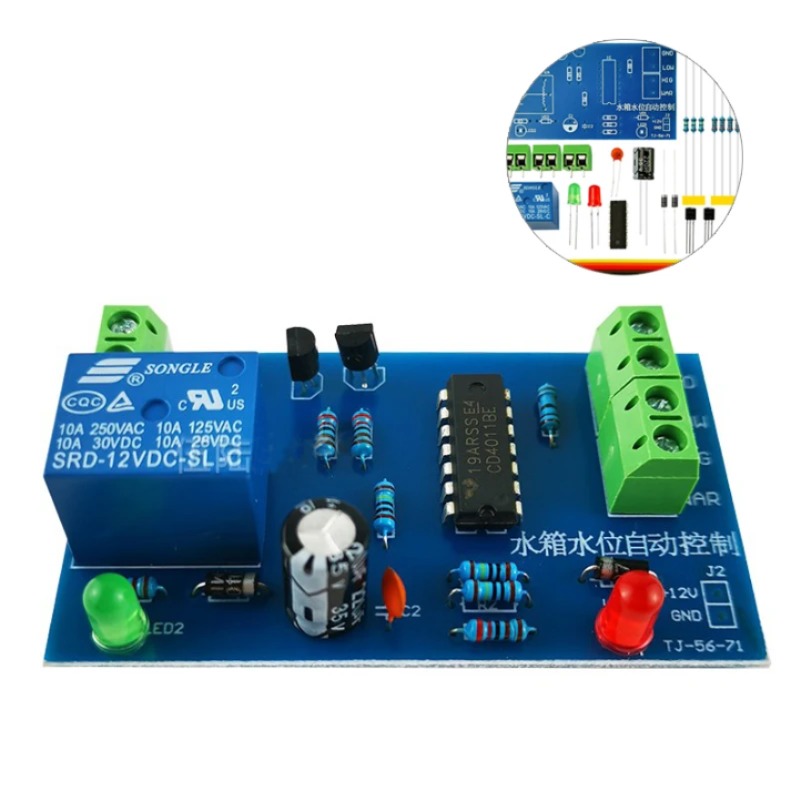

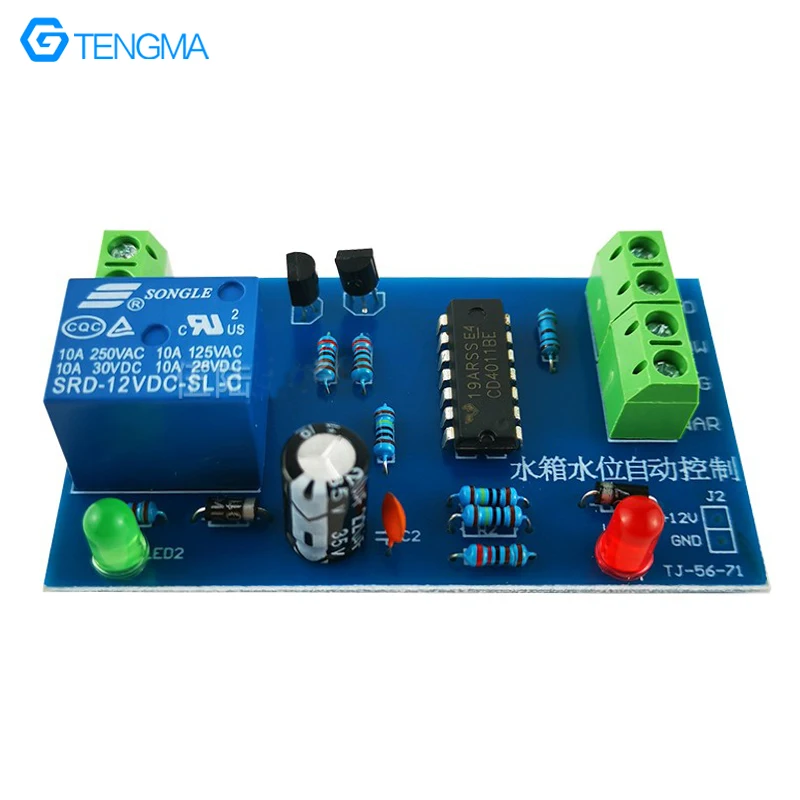

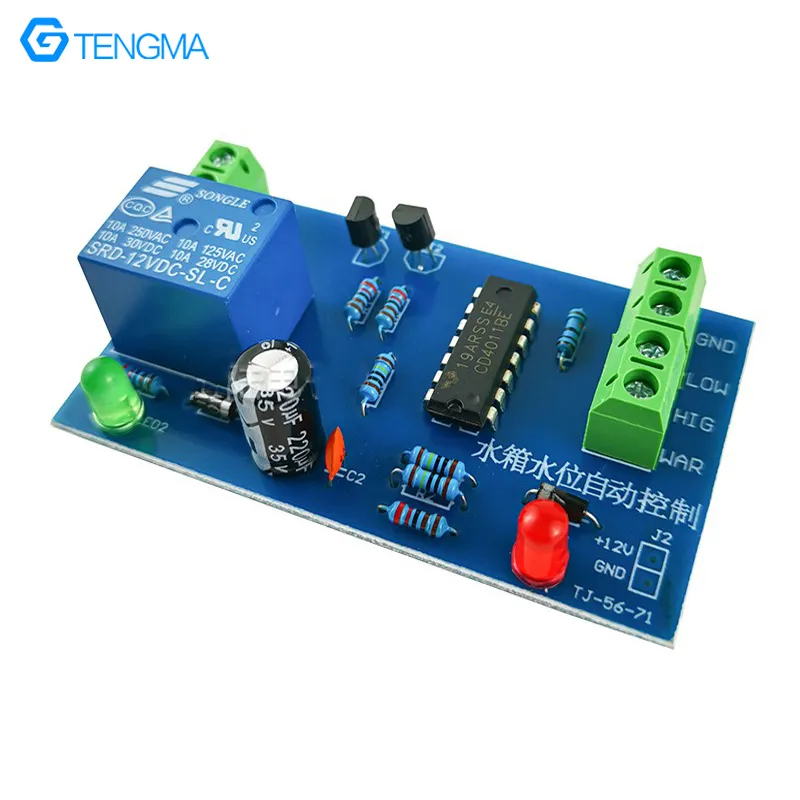

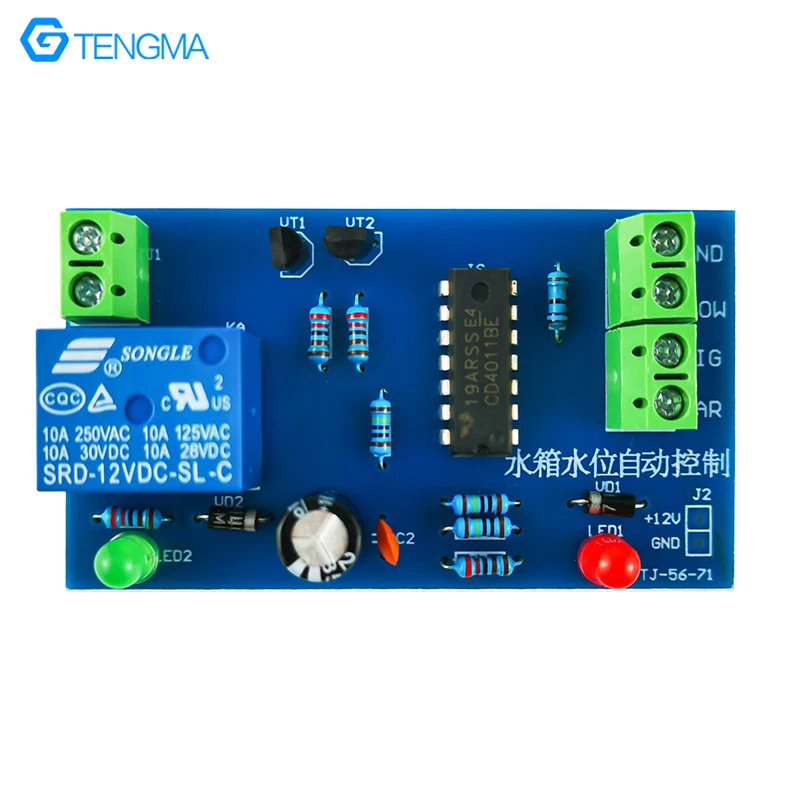

상품명: 수조 자동 수위 제어용 DIY 키트


제품 모델: TJ-56-71


작동 전압: DC12V


PCB 크기: 71*40mm


설명:

12V DC 전원 공급 장치는 VD1 을 통과, 편도 LED LED1 로 R7 을 통과하고 다른 방법은 작동 전원 공급 장치로 사용됩니다. 전원 켜짐 후 물 탱크에 물이 없으면 R1 r2 를 통해 두 개의 프로브가 전원 공급 장치에 연결됩니다. Ic의 5 및 6 핀, NAND 게이트 ICB 출력 끝의 4 핀, 낮은 수준, 그리고 NAND gate ICC 출력 끝단의 10 핀은 높은 수준입니다. 높은 수준 중 하나는 VT1 을 통해 R4 를 통해 바닥에 추가되므로 VT1 이 포화 및 연결되고 릴레이가 전원이 켜지고 닫히고 펌프가 물을 펌핑하기 시작합니다. 다른 방법은 R8 을 통해 NAND gate ica의 입력 터미널 2 에 연결됩니다. 높은 수위 프로브도 높기 때문입니다. NAND 게이트 ica의 출력 끝은 낮은 수준이고 NAND 게이트 icc는 잠겨 있습니다. 물 펌프가 물 탱크에 물을 계속 공급함에 따라 물 탱크의 수위가 계속 증가합니다. 때 저수위 프로브 침수 물, 6 핀 CD4011 있는 저수준, 4 핀 출력 높은. 이때 NAND 게이트 icc가 잠기기 때문에 출력에 영향을주지 않습니다. 워터 펌프는 계속 펌프됩니다. 수위가 더 오르면 물이 높은 수위 프로브에 닿으면 CD4011 의 핀 1 과 핀 6 이 낮아집니다. 10 핀 출력 저수준, VT1 차단, 릴레이 연결 해제, 펌프 펌프 중지. 동시에, 이 로우 레벨은 수위가 다시 로우 레벨 프로브보다 낮을 때까지 3 핀을 높은 수준으로 유지하기 위해 2 핀을 통해 R8 에 추가됩니다. 이전 프로세스가 반복됩니다. 자동 제어를 실현하기 위해.

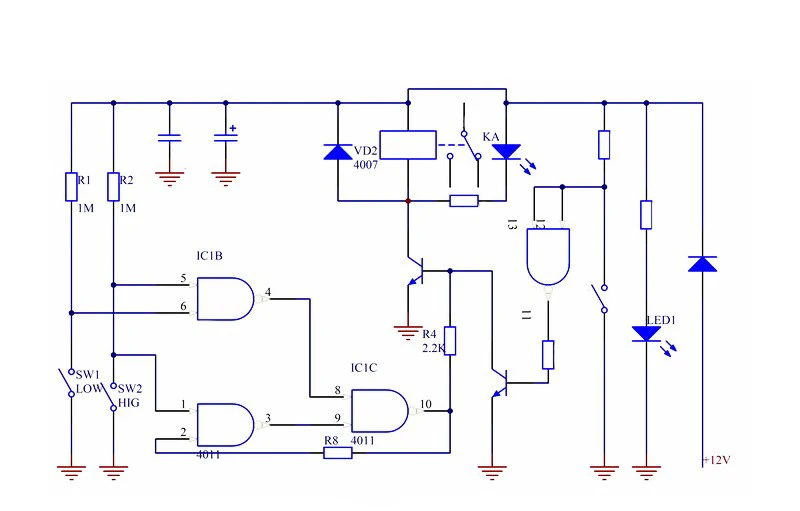

회로도:

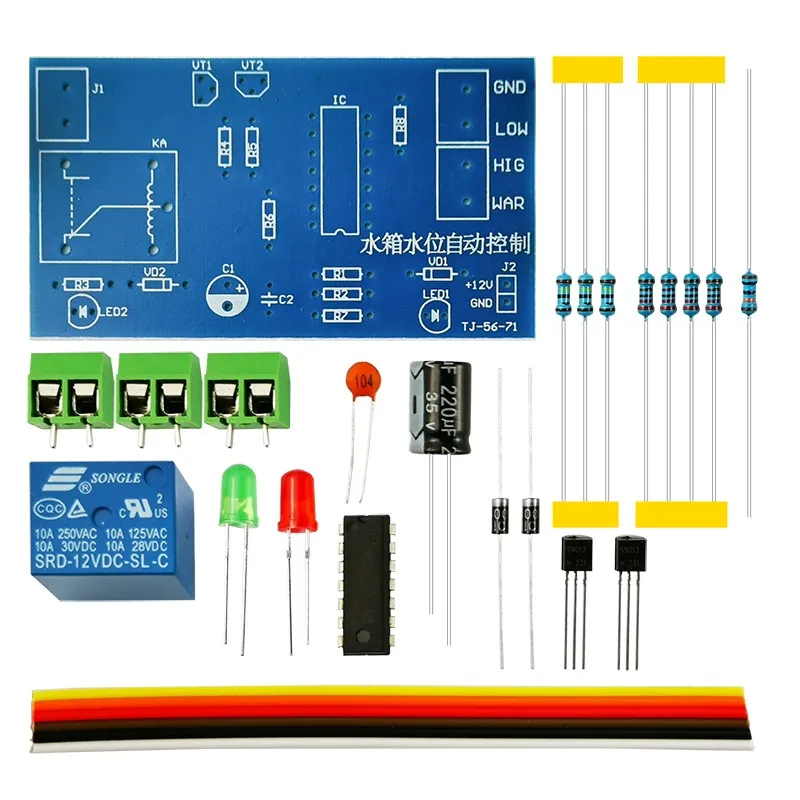

패키지 포함:
