설명:

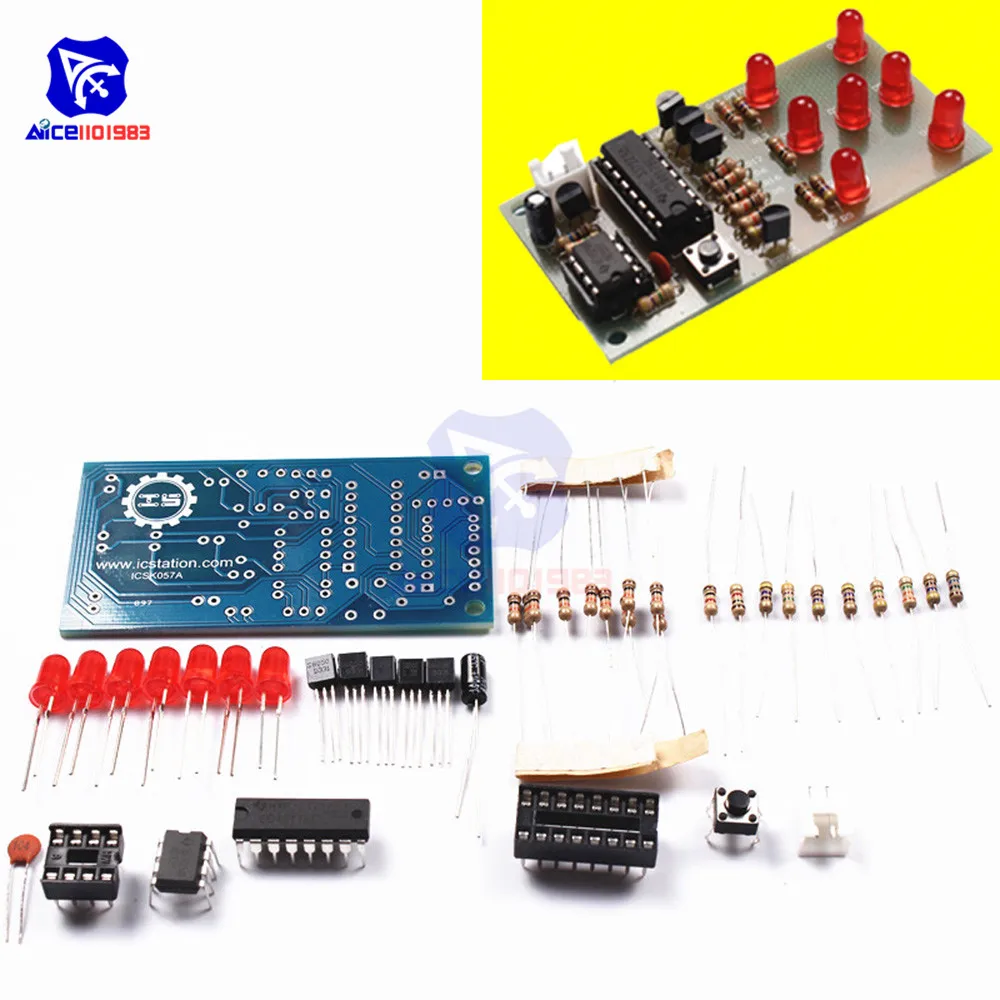

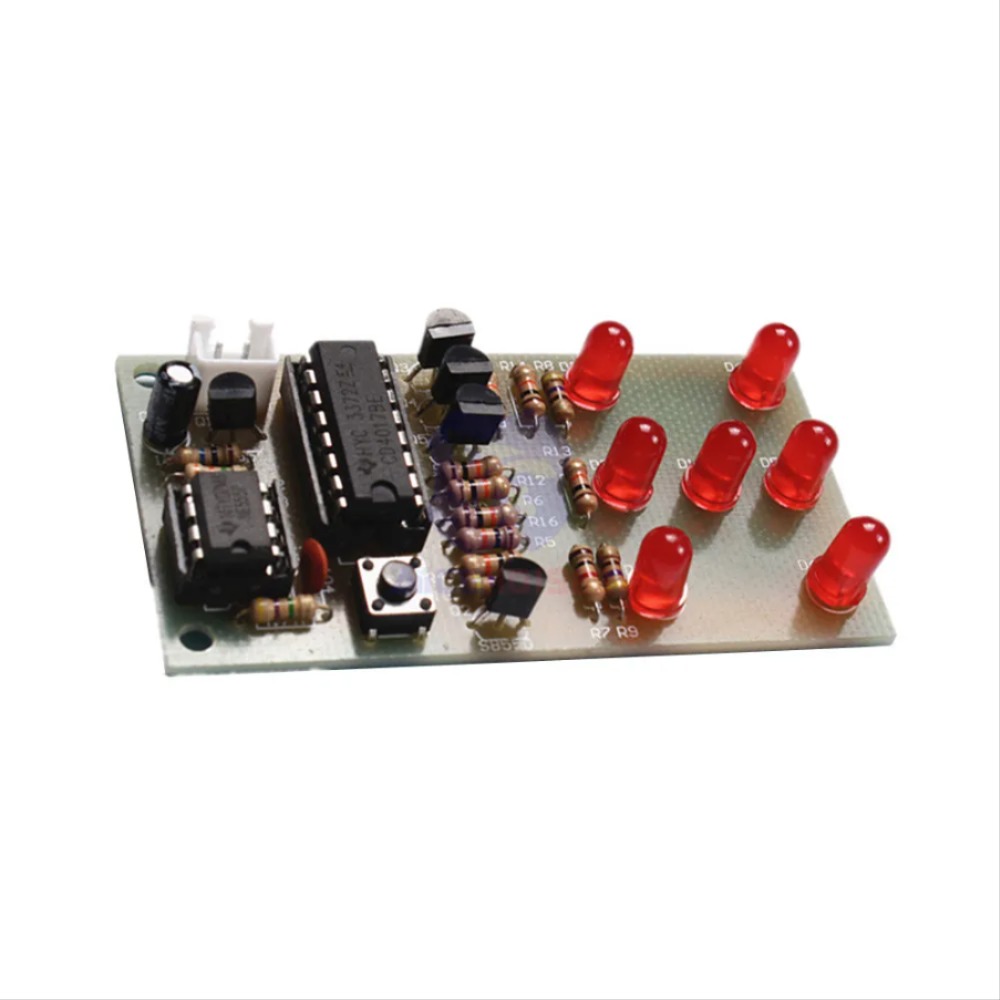

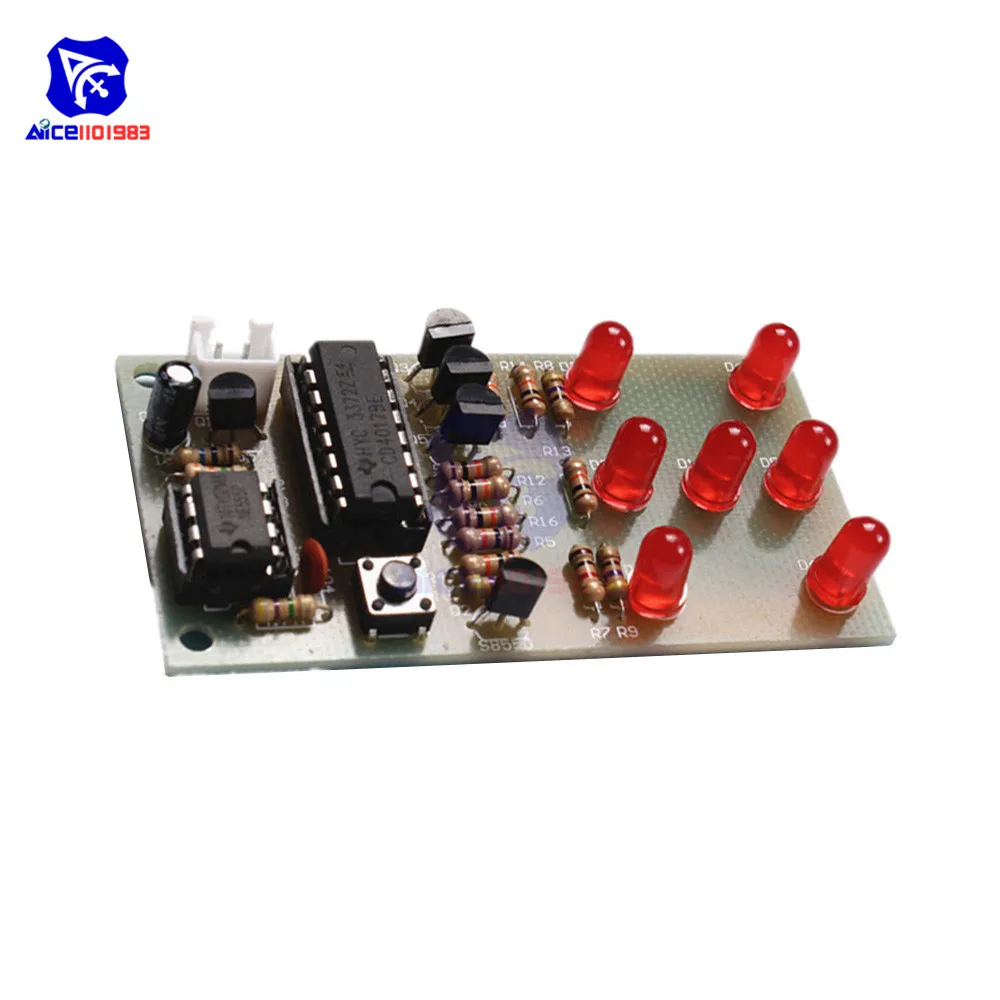

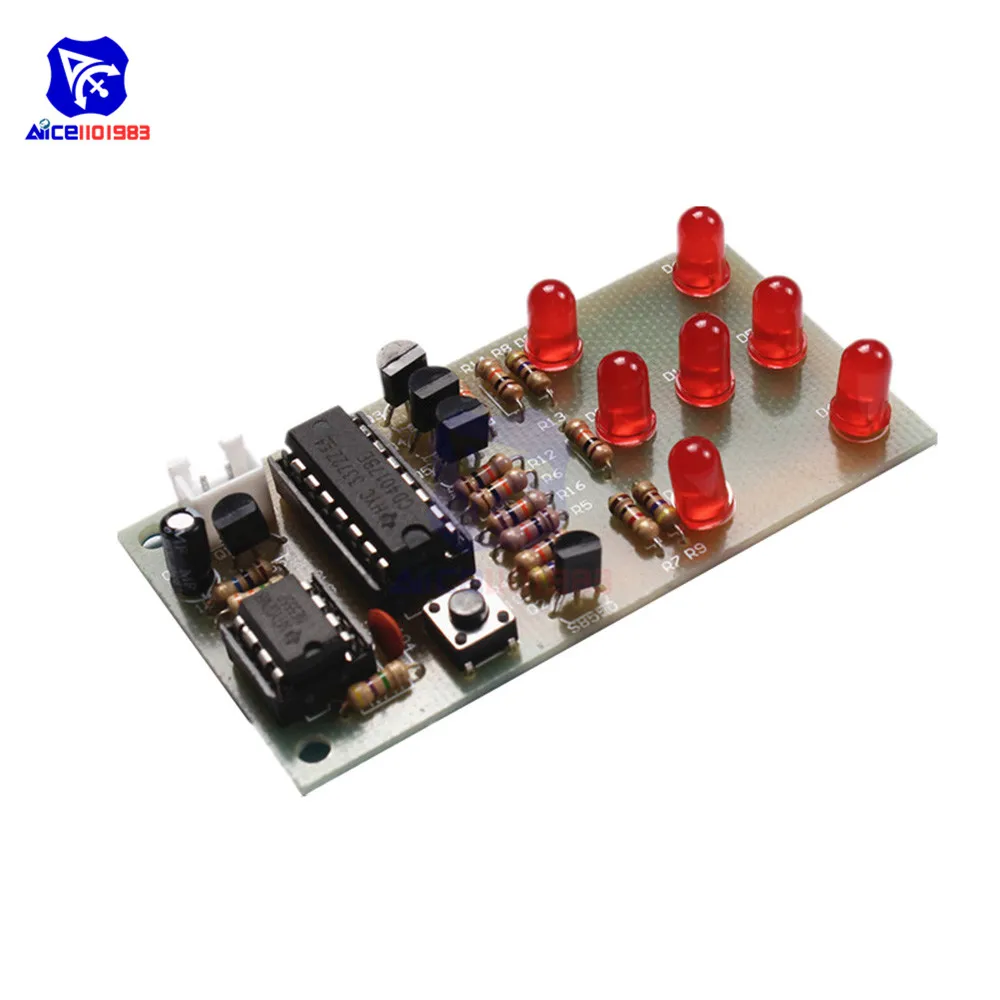

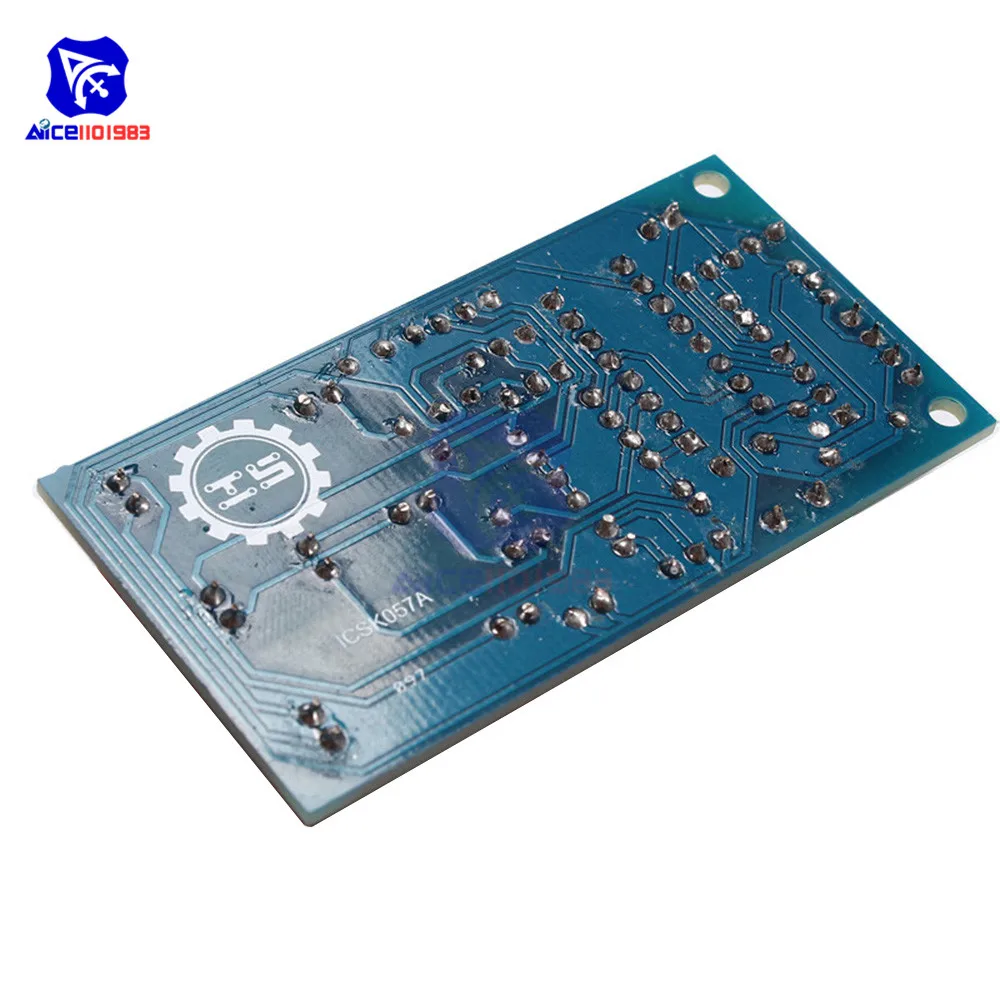

전자 주사위 키트는 NE555 발진기 회로 및 fun 회로 CD4017 카운터 디스플레이 키트를 기반으로합니다. 그것은 주사위를 시뮬레이션하고 게임을 즐길 수 있습니다.



매개 변수:

공급 전압: 4.5-5V

치수: 74*35mm



기능:

7 led는 전원 업, 플레이어가 스위치 S1,7 을 누를 때 무작위로 여러 포인트를 표시합니다. 드디어 안정적인 포인트를 보여줄 때까지. 첫 번째 "쓰레기" 프로세스가 끝나는 동안.



회로:

주로 펄스 발생기와 10 년 카운터 회로에 의한 회로. NE555 멀티 바이브레이터에 의한 펄스 발생기 및 외부 요소, Q1 이 켜지면 버튼 S1 을 누르면 출력 펄스 NE555 3 피트, 5 개 출력 CD4017 출력 높이, 저항기와 트랜지스터는 다른 조합으로 7 개의 LED 표시등을 구동하여 포인트 1-6 포인트의 수를 나타낼 수 있습니다.

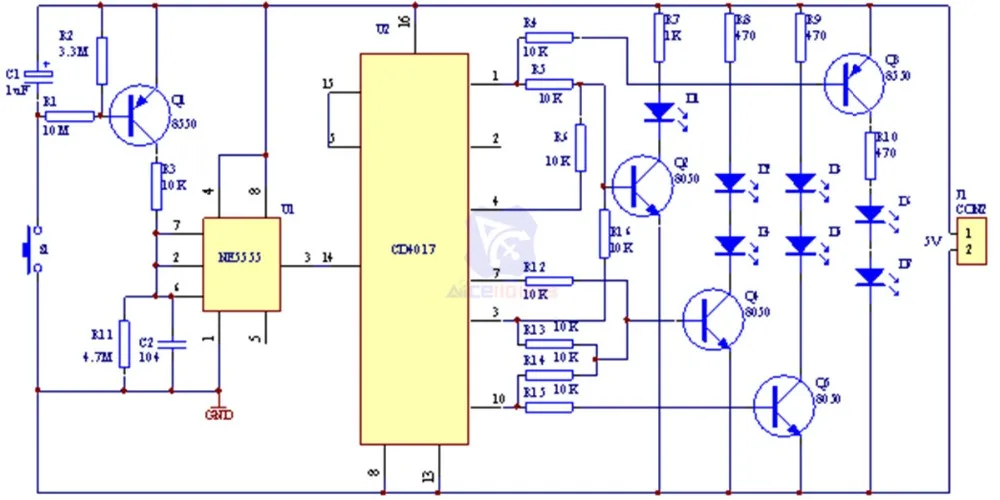

회로도:

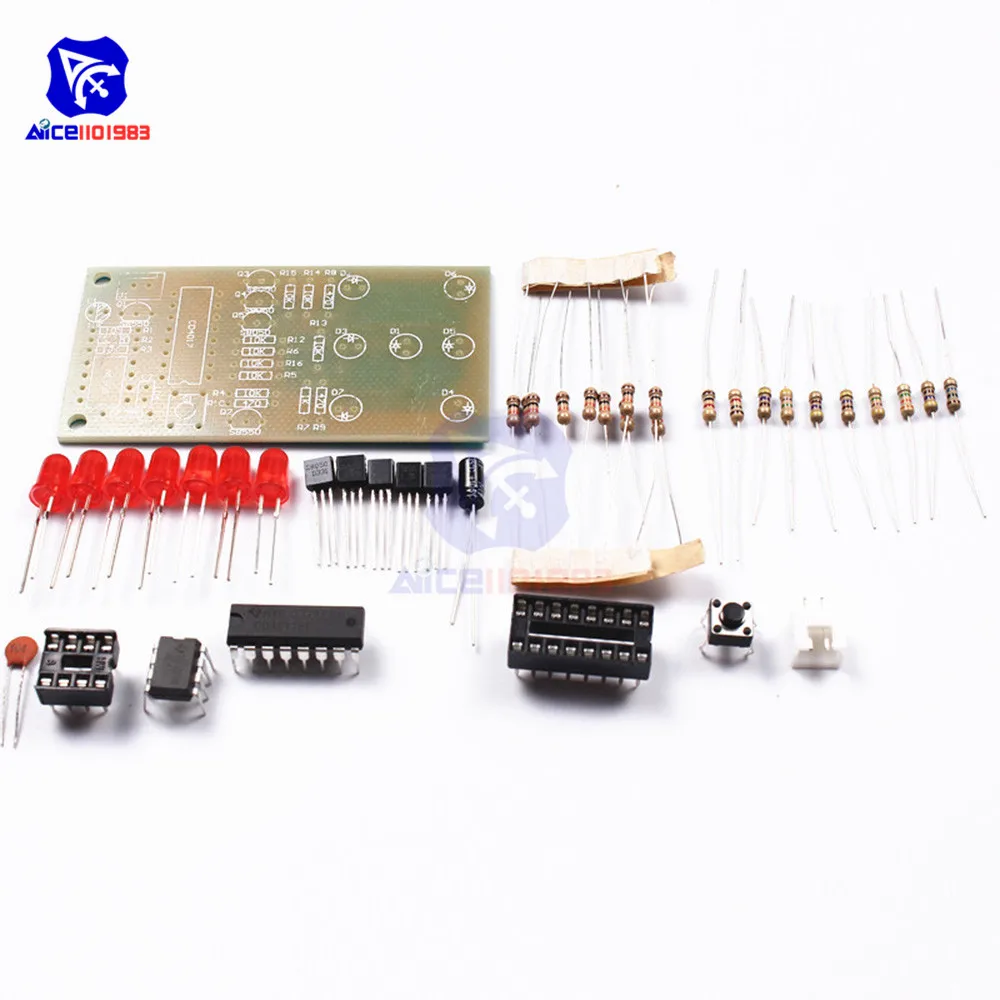

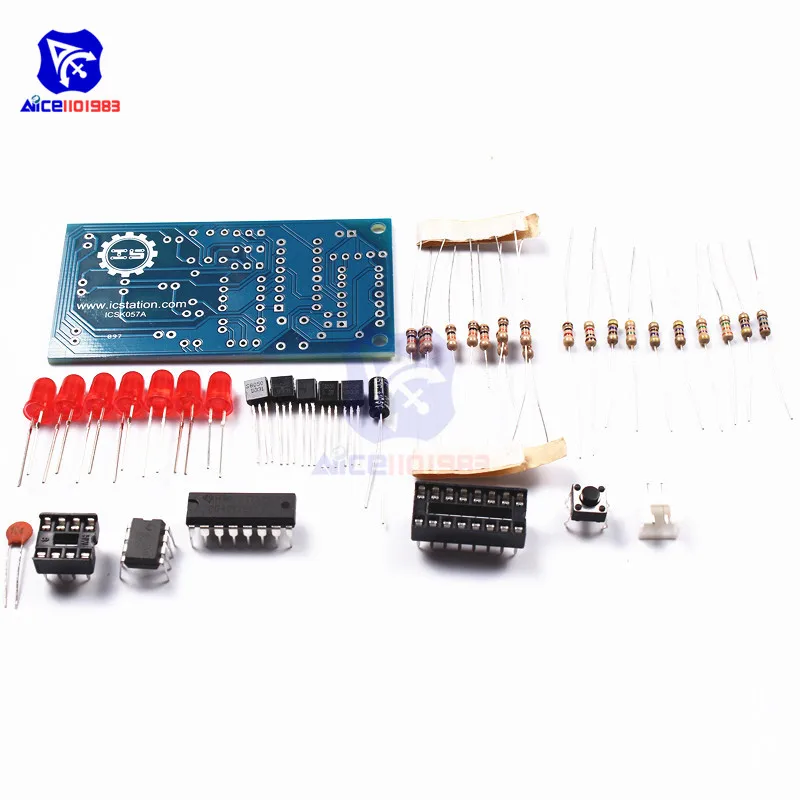

5. 구성 요소 목록:

일련 번호

부품

가치

라벨

일련 번호

부품

가치

라벨

01

저항

470R

R8 R9 R10

11

오디오

S8050

Q2 Q4 Q5

02


1K

R7

12


S8550

Q1 Q3

03


10K

R3--R6 R12--R16

13

IC 소켓

8PIN

U1

04


3.3M

R2

14


16PIN

U2

05


4.7M

R11

15

IC

NE555

U1

06


10M

R1

16


CD4017

U2

07

정전용량

104P

C2

17

터미널

XH2.54 2P

J1

08


1 미크로포맷/50V

C1

18

전력선

XH 2P

1

09

LED 조명

Ф5RED

D1--D7

19

PCB

FR-4

74*35mm

10

터치 터치 스위치

6*6*5

S1

20
