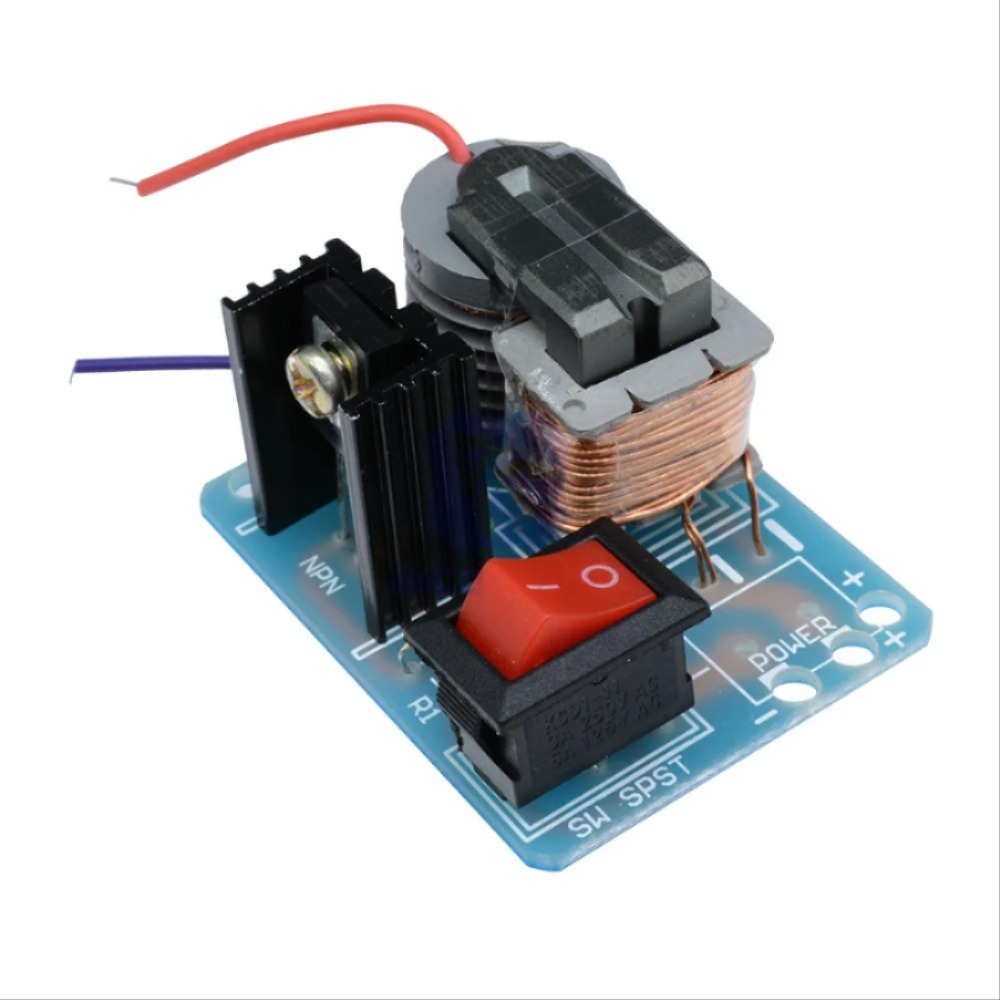

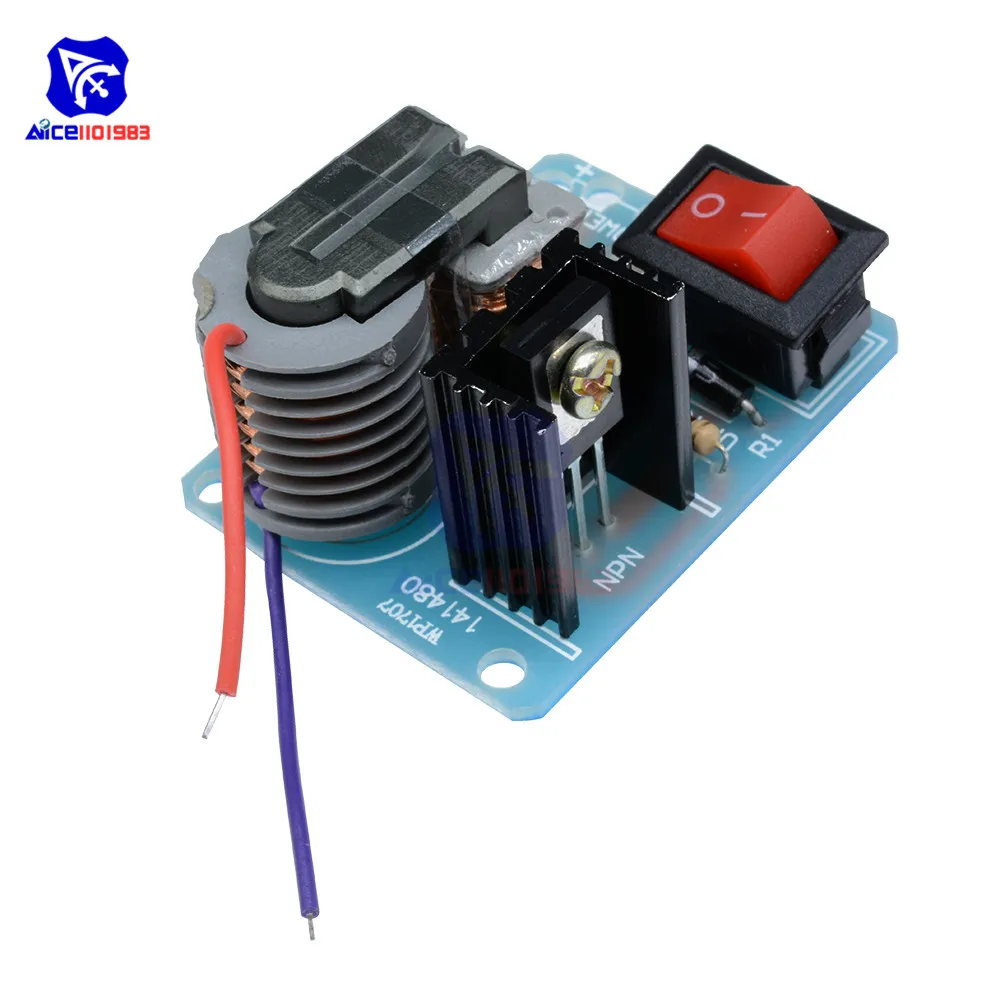

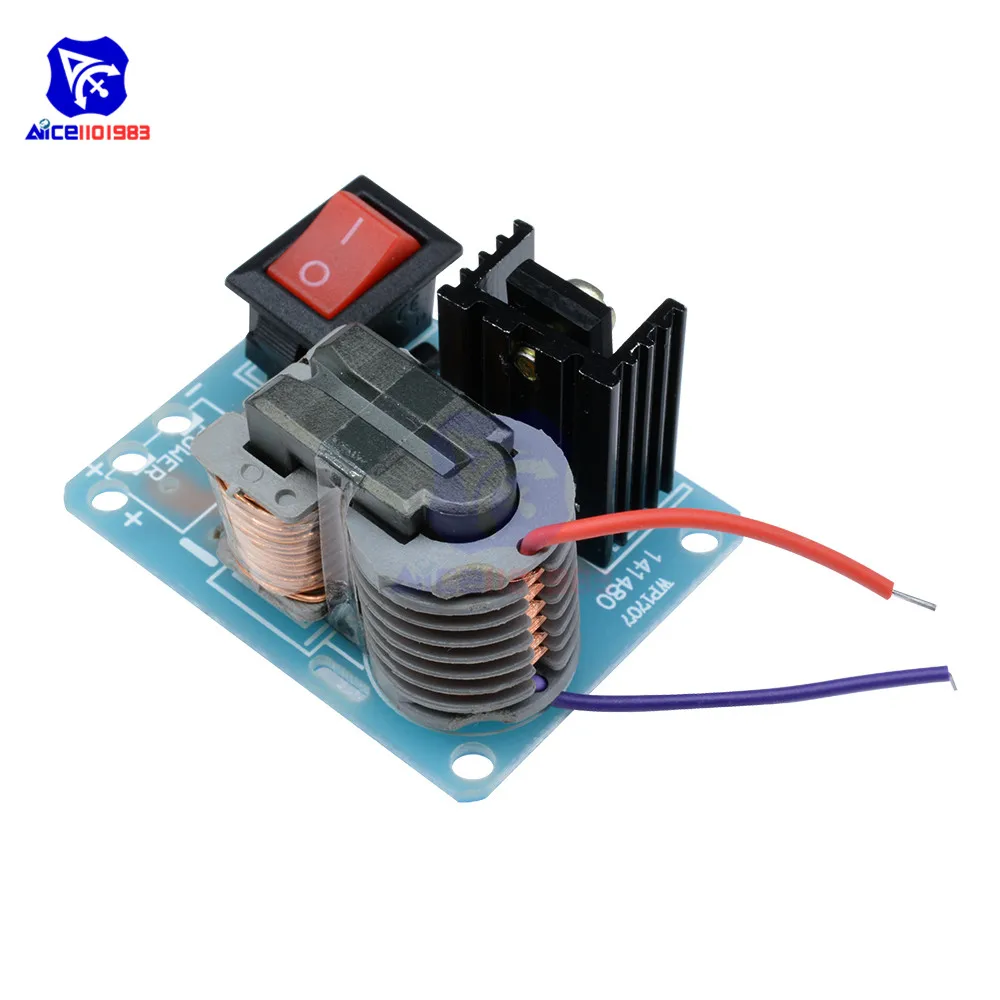

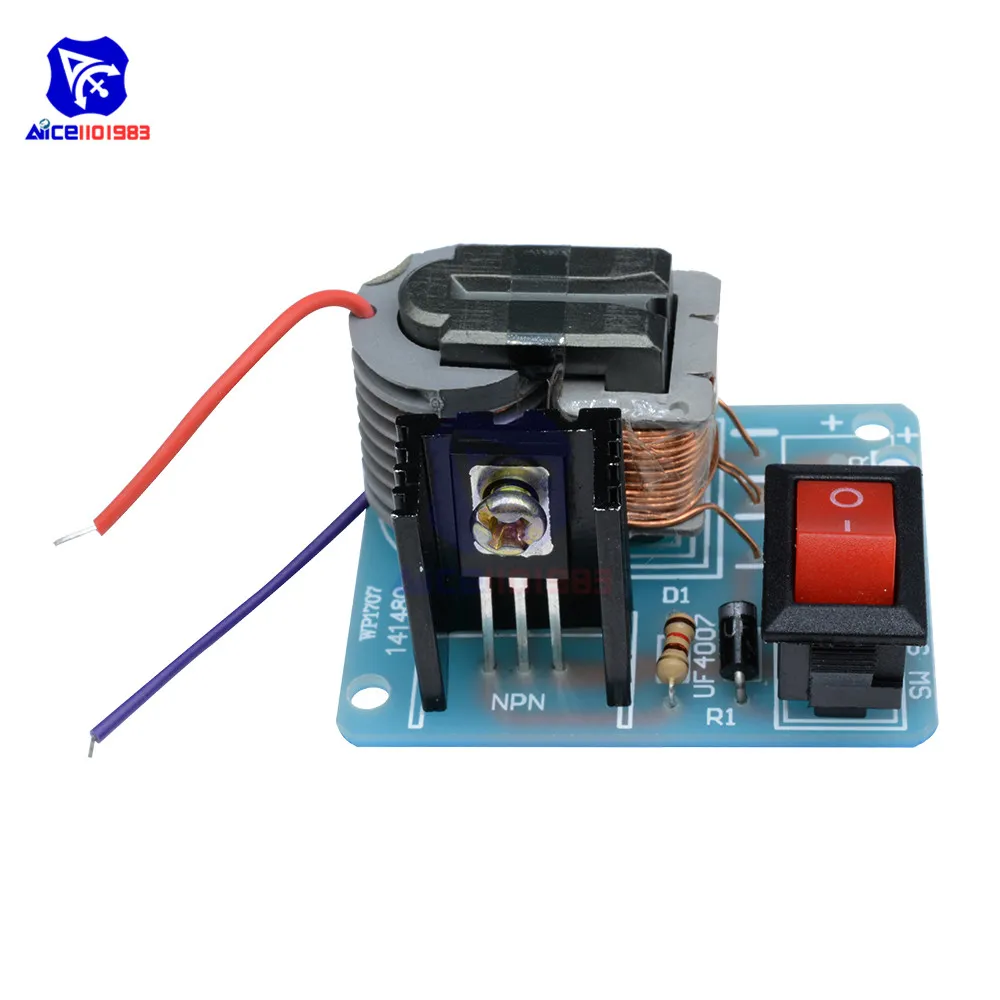

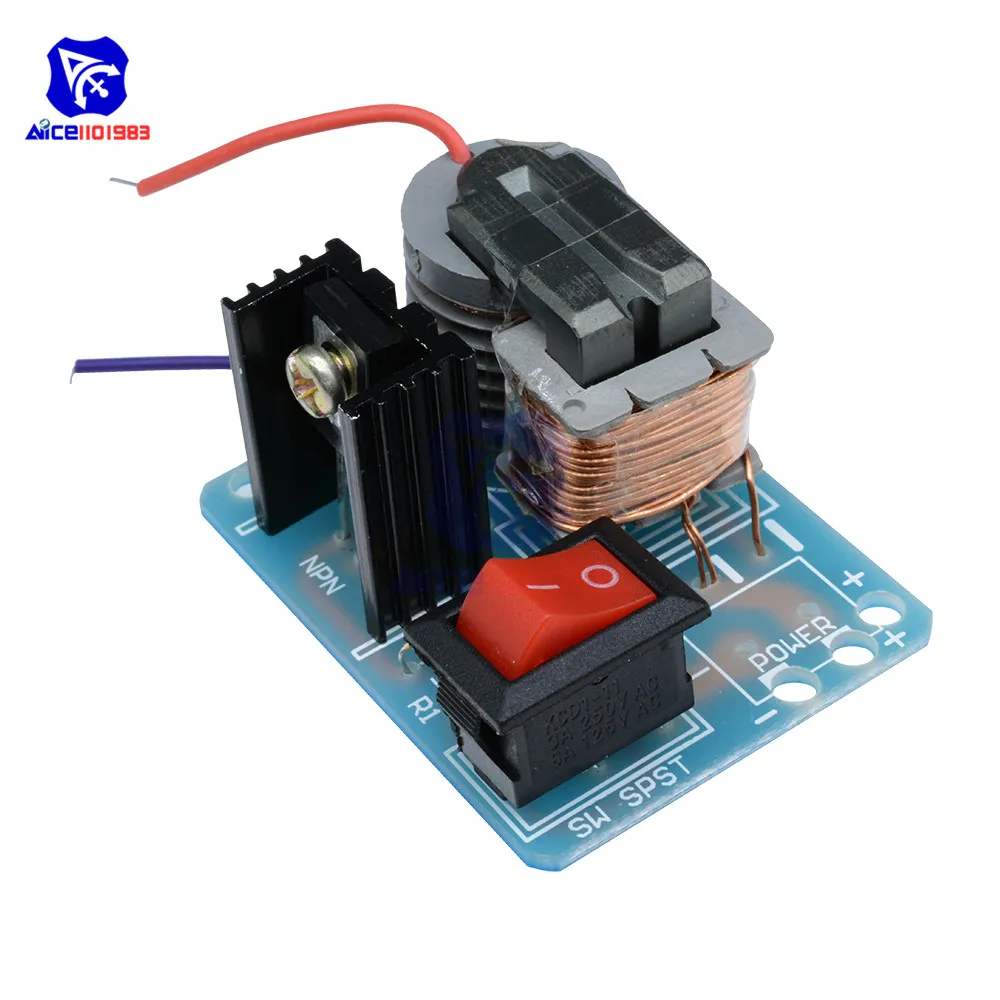

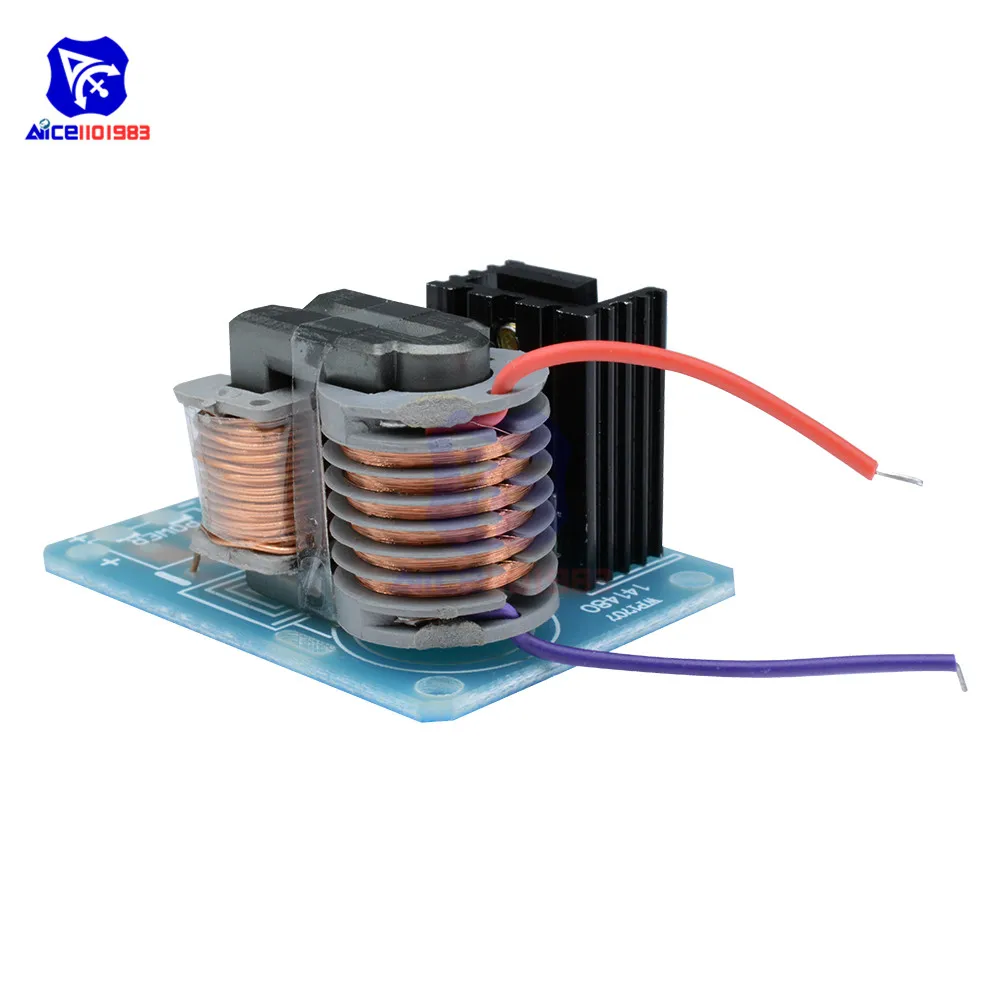

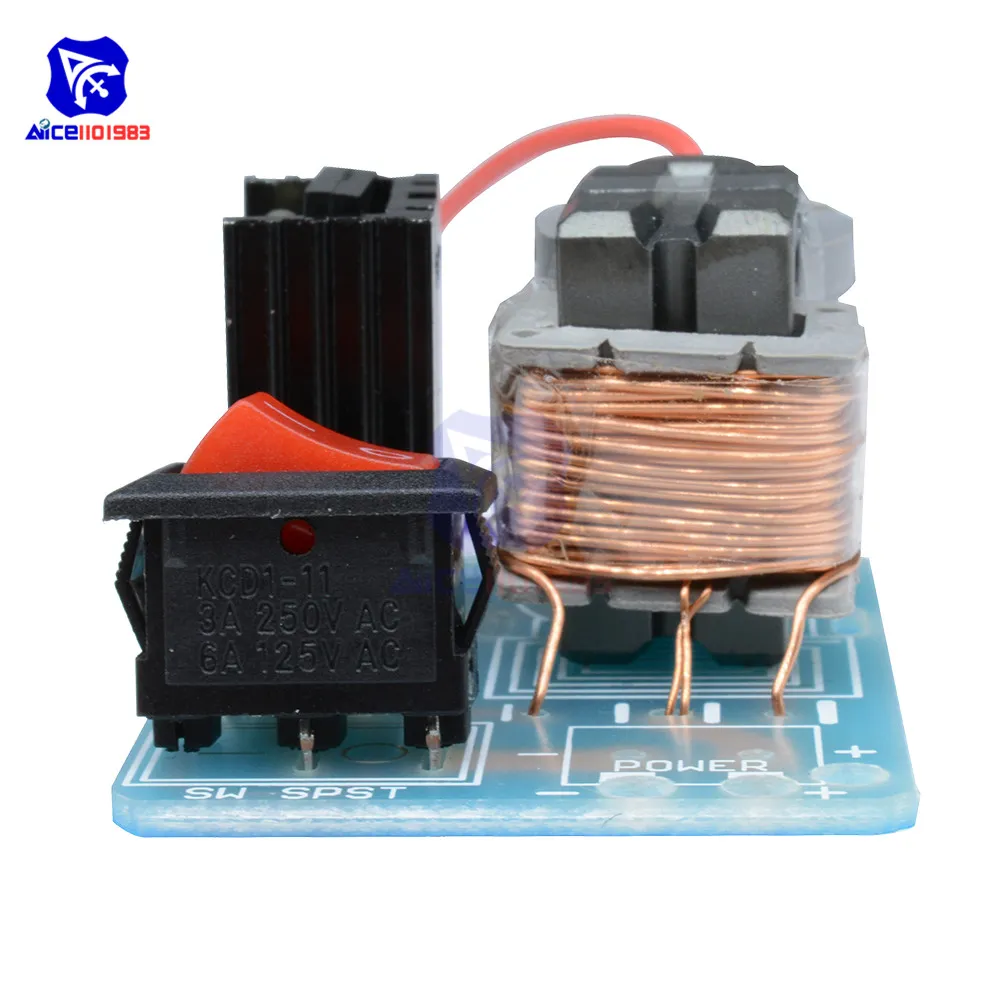

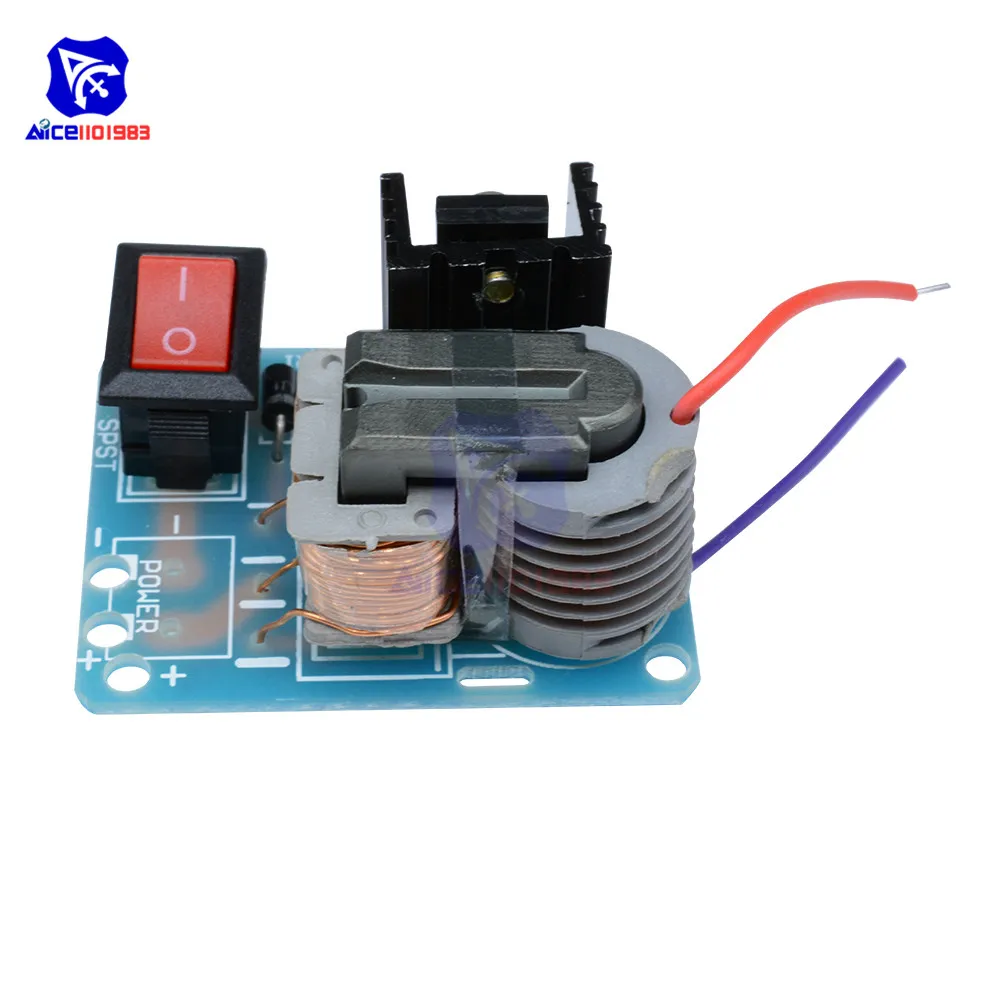

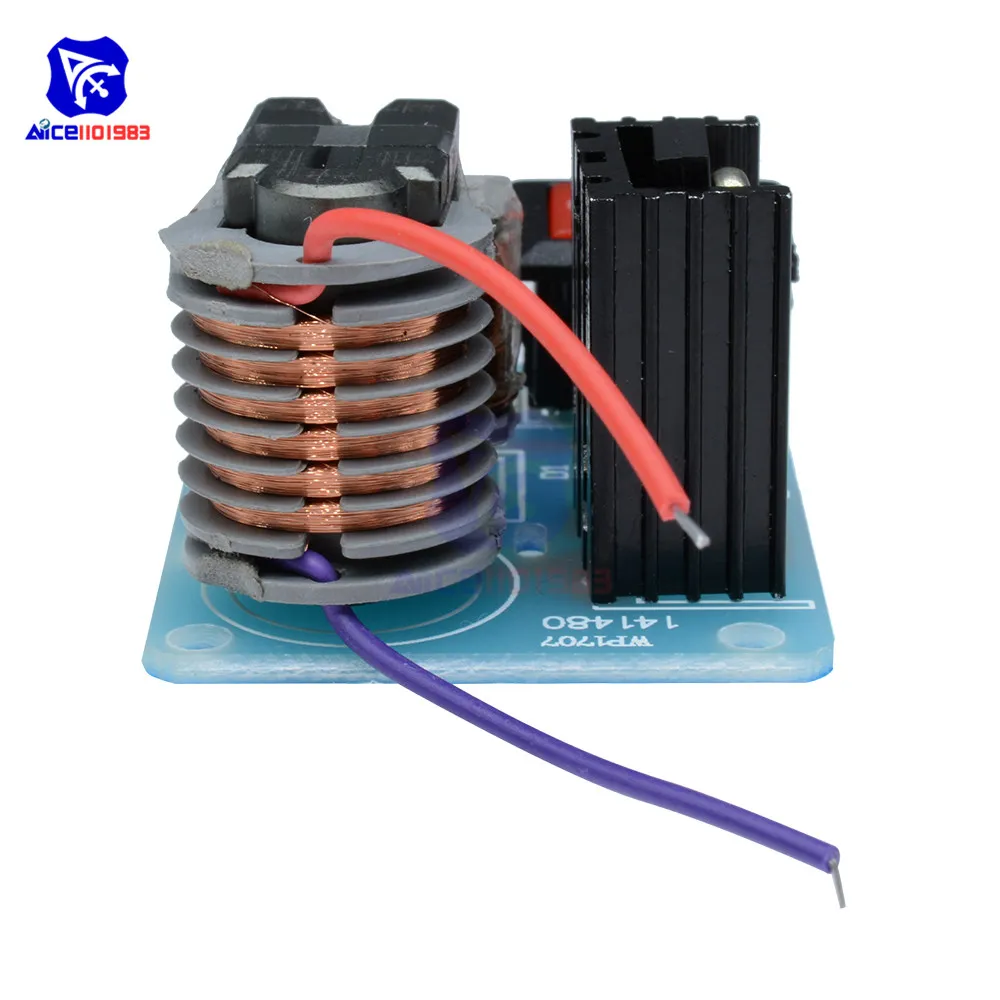

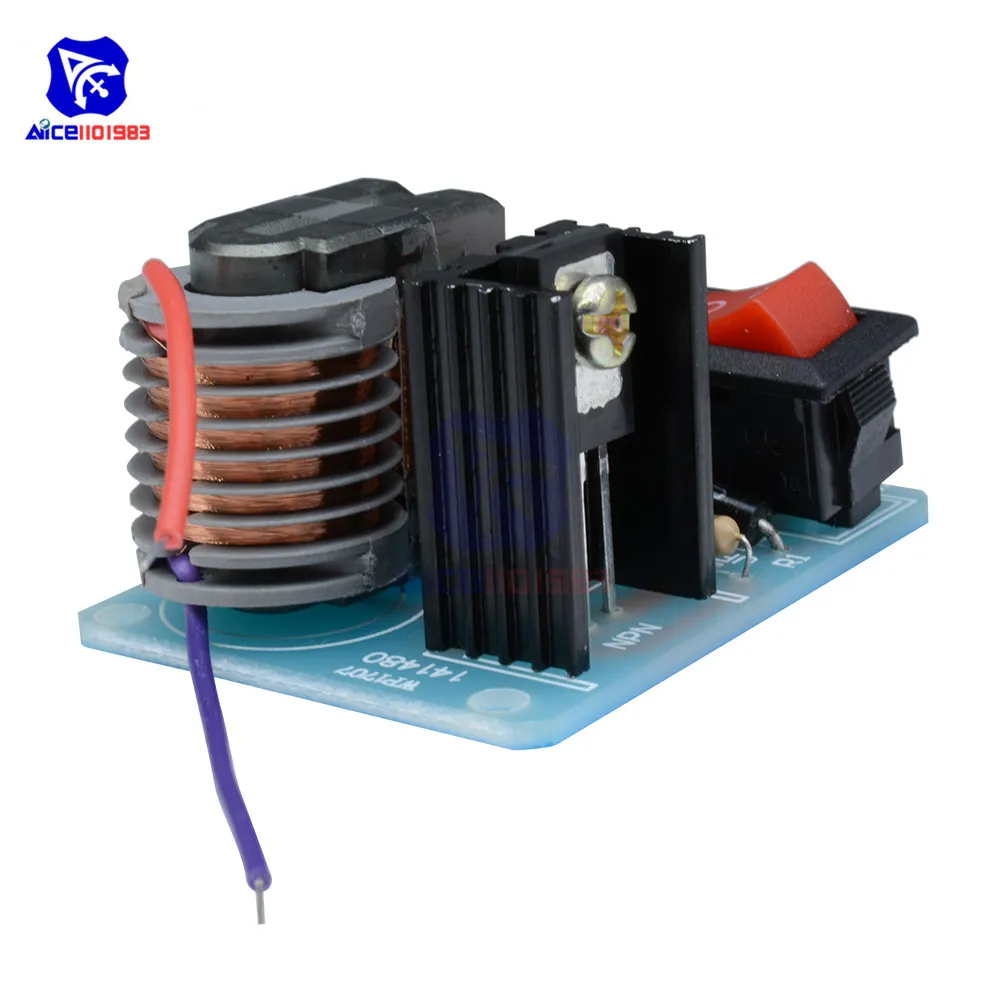

참고:이 제품 조립되지 않은 DIY 키트입니다. 하나의 PCB 보드가 기본값입니다.

특징:

이 제품은 부스터 코일 생산 제품군으로, 회로는 간단하고 신뢰할 수 있으며 전문 라인 도면, 전자 연구 편의 애호가

용도: 고등학교 과학 실험, 전자 장비, 음이온 발생기, 과학 소규모 생산. 이 회로는 안정된 고주파 아크, 고온이 가연성 물질을 쉽게 발화 할 수있을 때 생성되므로 플라즈마 라이터라고 불렀습니다.

매개 변수:

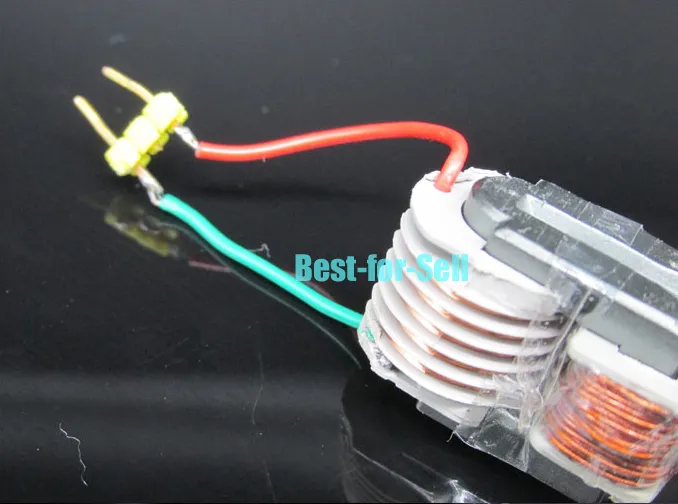

15KV 변압기 외부 치수 약: 27 × 16 × 21mm

입력 전압: DC 3.7V-4.2V (제한 12v, 손상되기 쉬운 권장하지 않음, 이 변압기는 12V 입력 전압에도 동일하게 적용 가능, 피드백 저항의베이스가 약 150Ω ~ 1.5KΩ 으로 증가해야하며 작은 조정 또는 연소 된 트랜지스터 또는 변압기를 교체하려면 저항이 커야합니다)

입력 전류: <2A

출력 전압: 약 15KV (사용시 안전에주의하십시오)

출력 전류: ≤ 0.4A

고전압 바이폴라 점화 거리: ≤ 0.5 cm

제품 입력 종료가 V-4.2V 전원 공급 장치를 3.7 2 차 고전압 출력은 고전압 정류기 다이오드 및 커패시터에 연결되지 않으며, 출력 단자 레벨 ≤ 1.5cm 길이 보라색 고온 아크를 생성 할 수 있으며 딱딱 거리지 않지만 온도가 매우 높으면 쉽고 즉시 담배 종이를 가리킬 수 있습니다. 또는 매우 얇은 와이어 연소 스파크 (예: 중학교 화학 실험 산소 연소 장면에서가는 와이어, 그러나 너무 강렬한 산소만큼 좋지는 않음).

변압기 구조:

2 개의 1 차 권선, 1 차 권선, 피드백 권선, 고압의 2 차 출력이 있습니다. 기타: 최대 출력을 위해 설계된 15KV 변압기, 한계 출력은 15KV 를 초과 할 수 없으며 1 센티미터 아크이며 높은 출력 전압은 변압기를 손상시킬 수 있습니다.

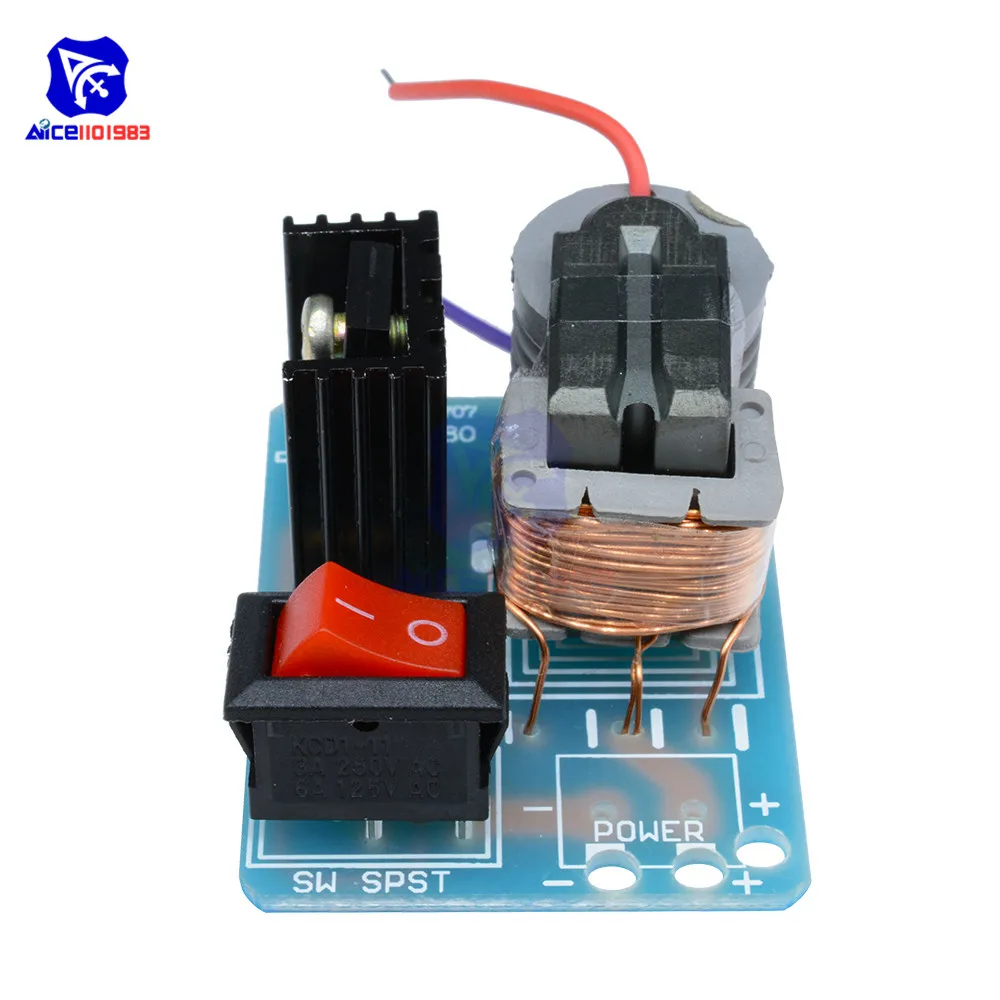

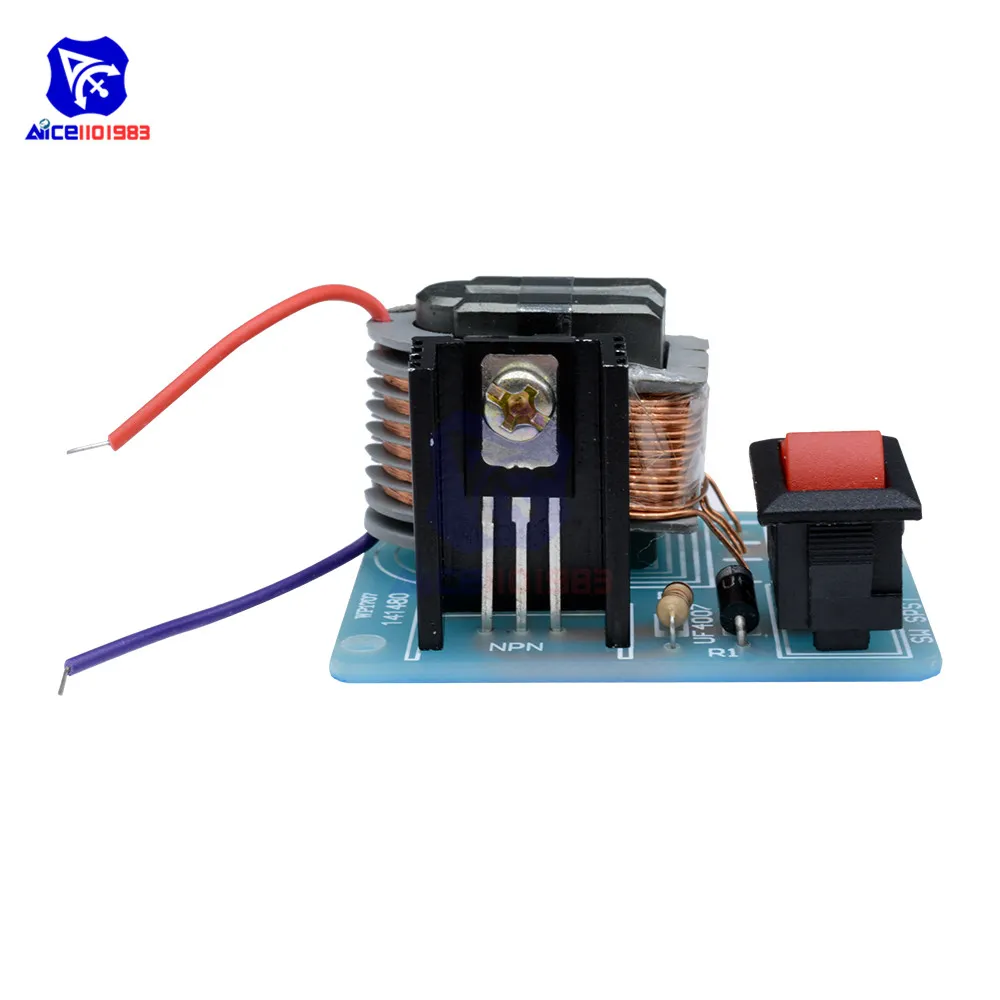

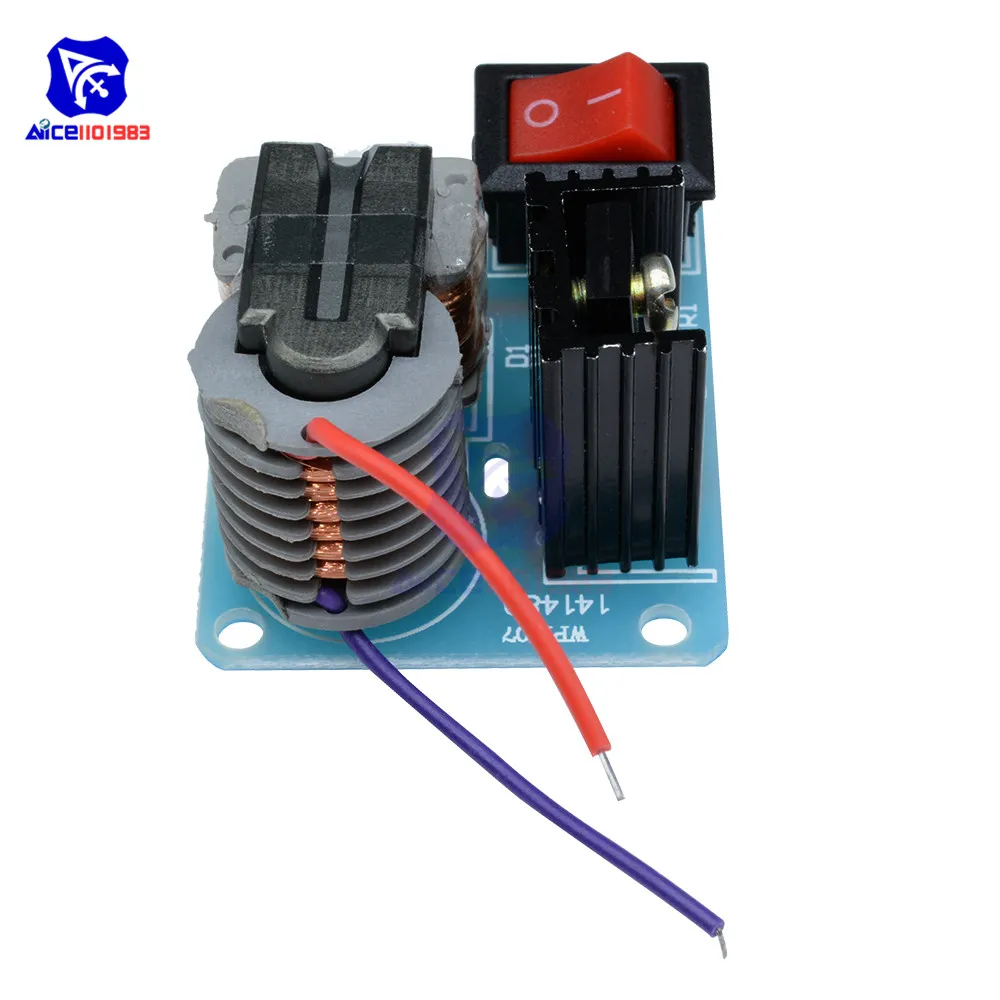

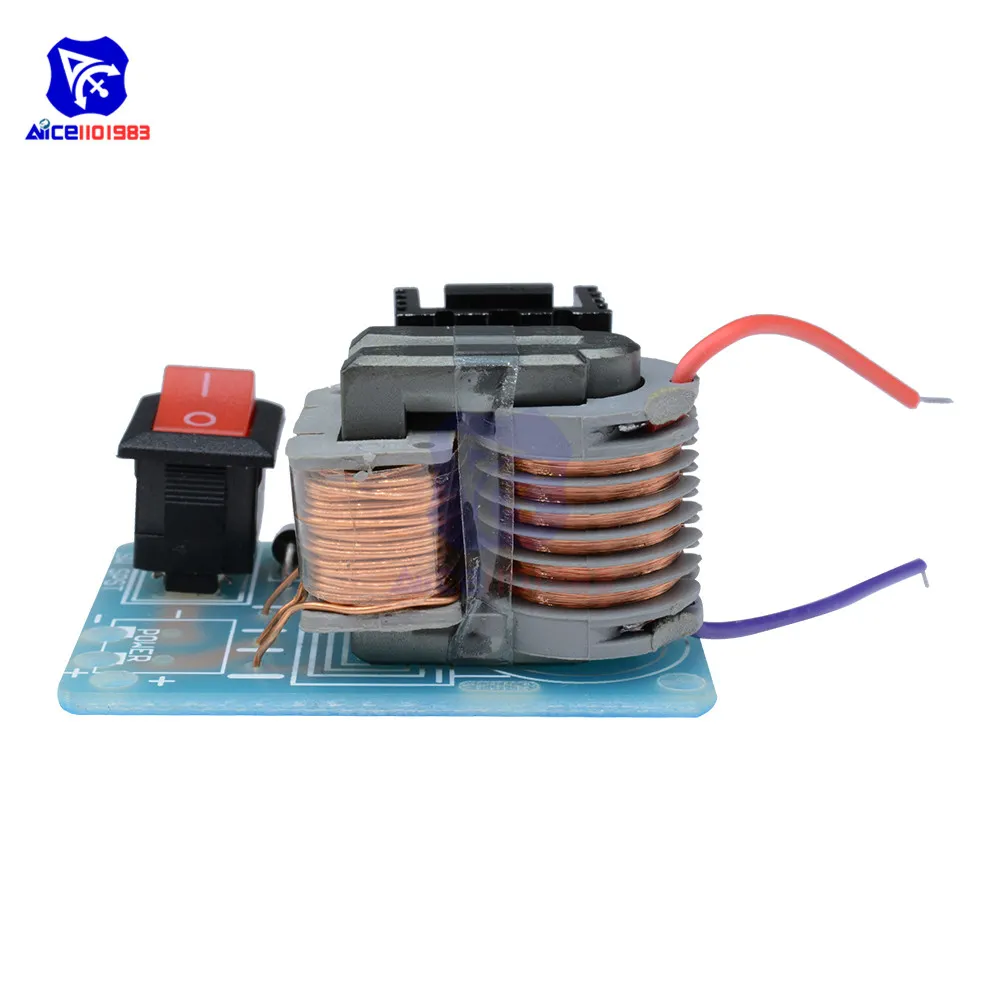

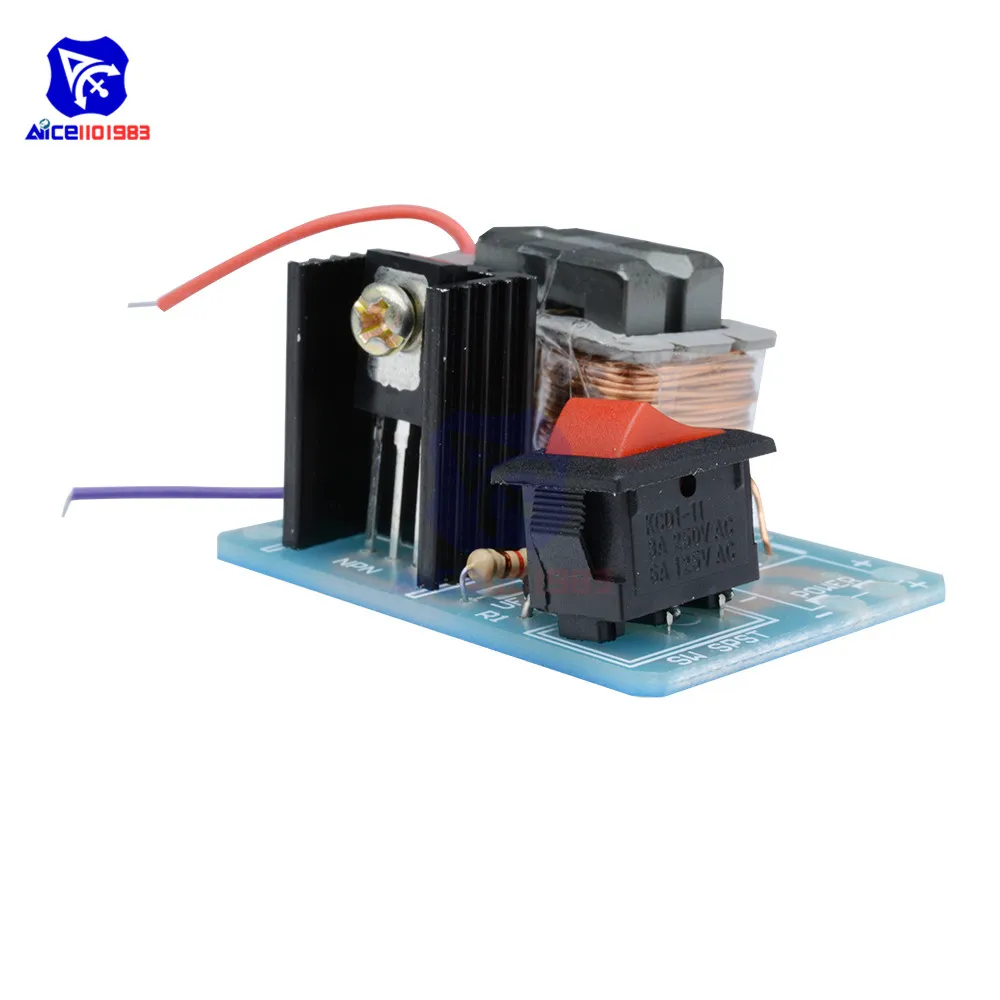

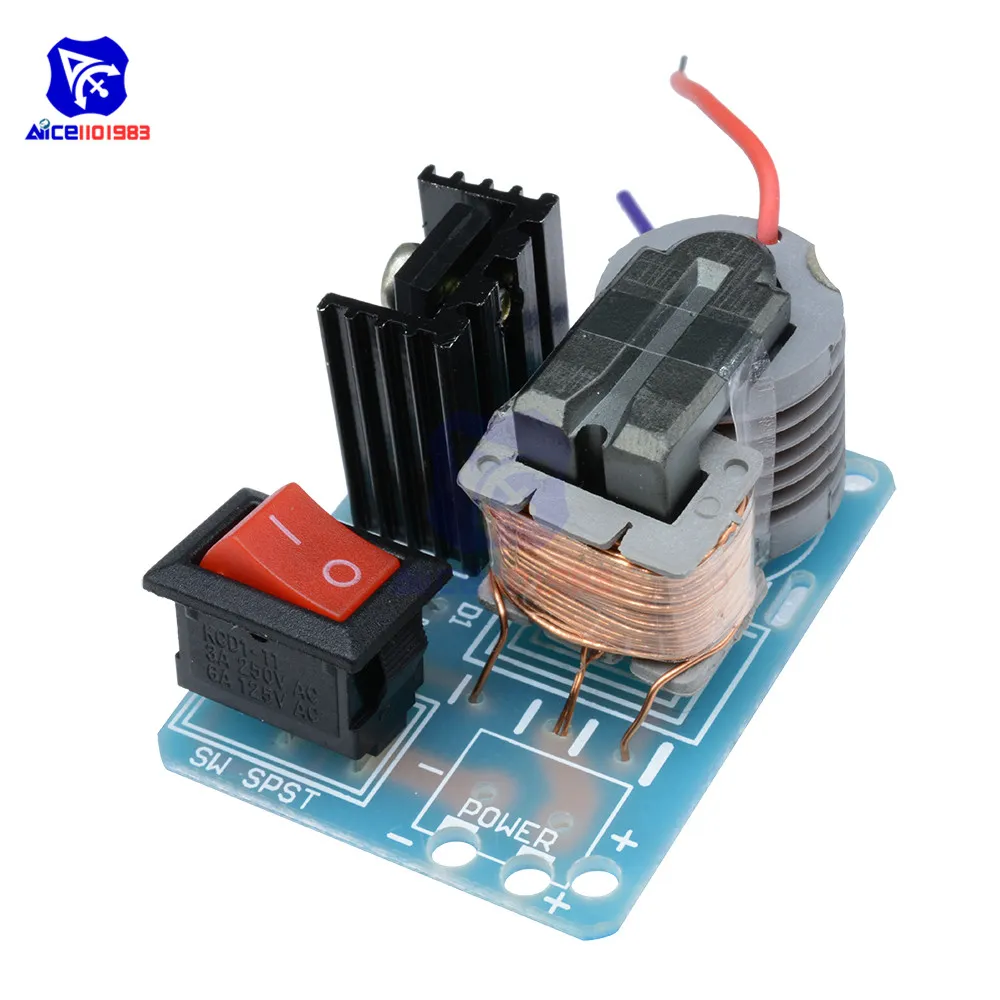

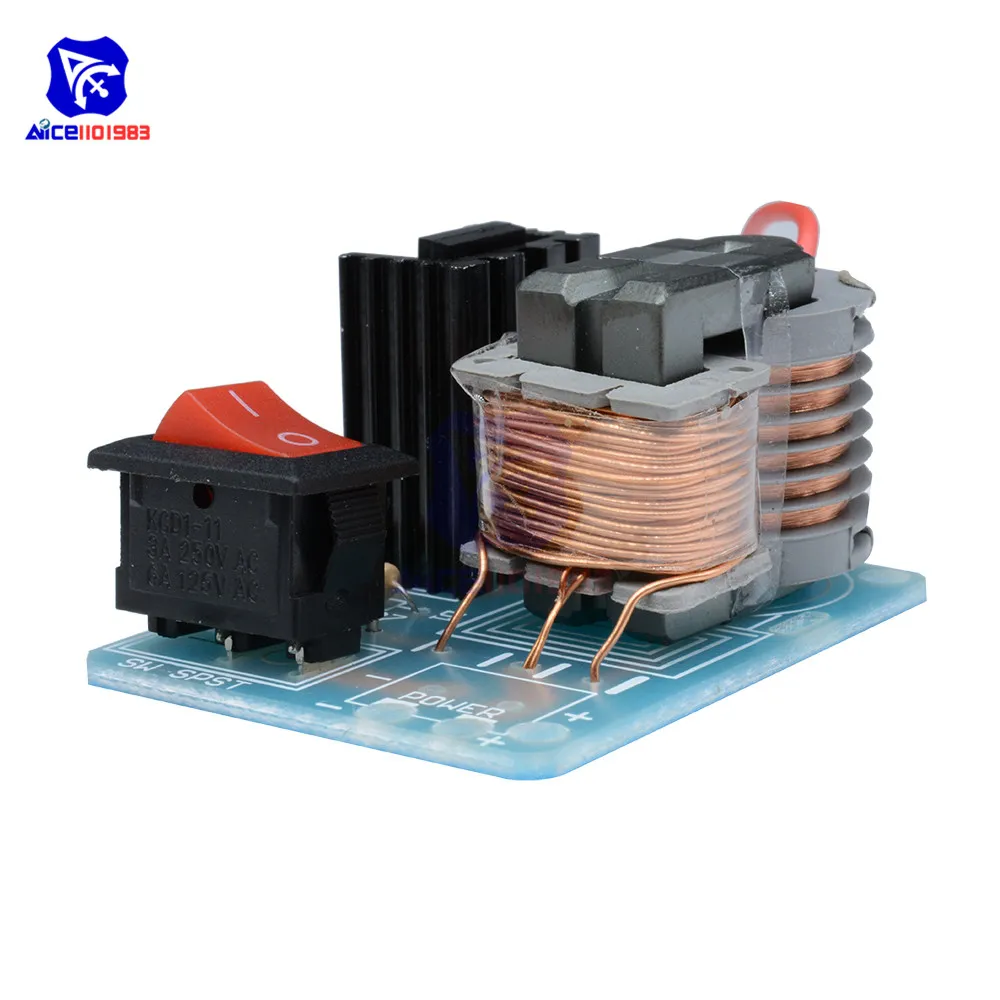

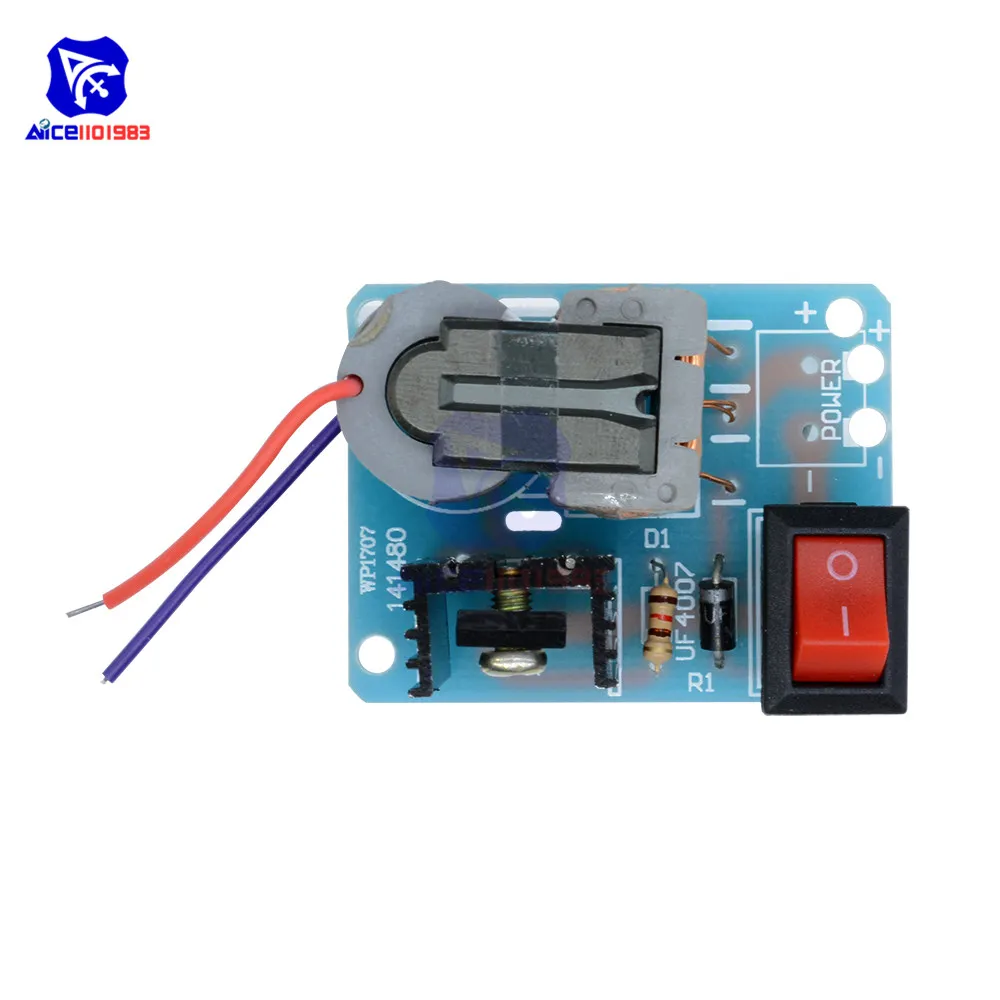

PCB 보드 크기: 4.2CM * 3.2CM * 0.16CM;

설치 메모:

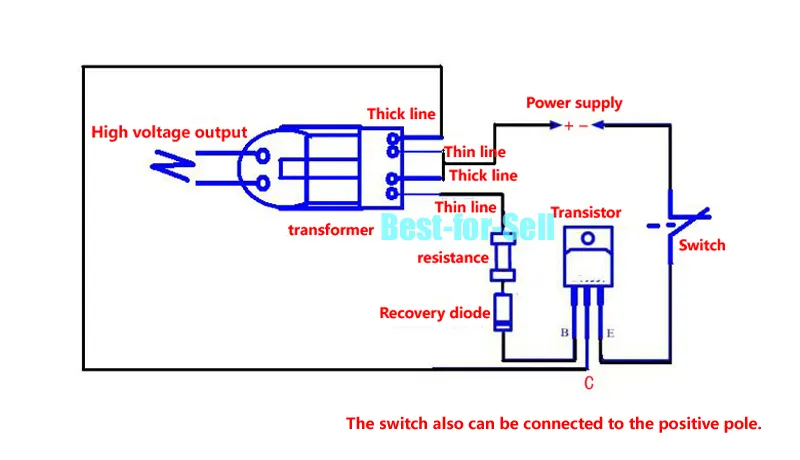

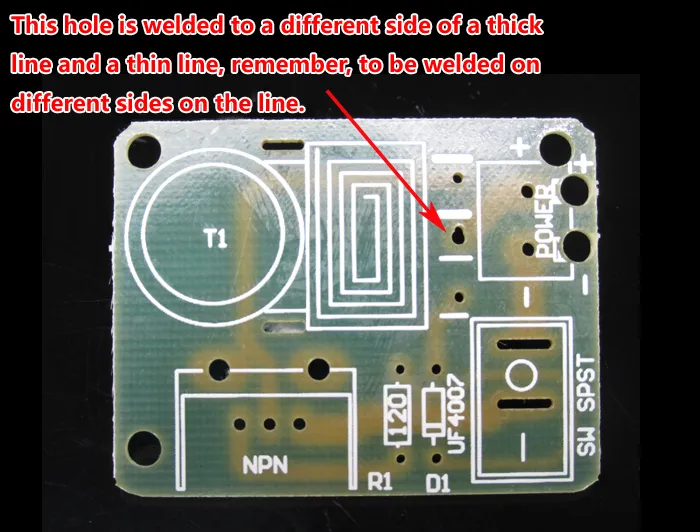

1). PCB 보드 부품으로 더 나은 생산, 두꺼운 선과 얇은 선의 변압기 라인, 이것은 실크 기호의 보드와 라인의 용접 매개 변수에 의해 다른 구성 요소에주의를 기울여야합니다. 변압기 보드는 패드 구멍의 중간이 상대적으로 큰 3 개의 패드를 만들었으며, 구멍은 두꺼운 에나멜 와이어와 얇은 에나멜 와이어를 용접하고, 두꺼운 에나멜 와이어와 미세한 에나멜 와이어는 같은면을 사용하지 않습니다. 왼쪽 두꺼운 선과 얇은 선의 오른쪽이가는 선의 왼쪽 또는 얇은 선의 왼쪽 및 두꺼운 선의 오른쪽이 용접되는 것과 같이 간단히 말해서, 두꺼운 선의 같은면을 사용하지 말고 얇은 선을 사용할 수 있습니다.

2). 출력 2 와이어 거리가 너무 멀어 부하가 발생하지 않도록 출력에서 3P 핀을 용접 할 수 있습니다.

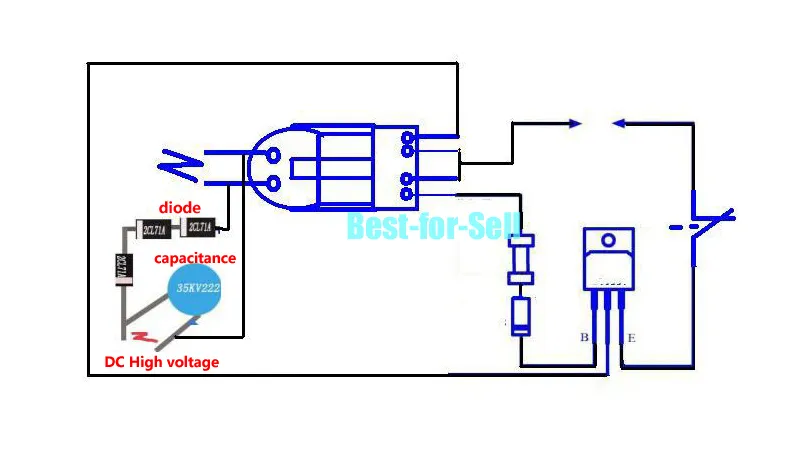

3). 생산 성공 후 고전압 커패시터와 전압 더블러 회로로 구성된 3 개의 고전압 정류기에 대한 출력 액세스가 발생하면 DC 고전압, 당신은 만들 수 있습니다 음이온 발생기, 배선 다이어그램은 다음과 같습니다:

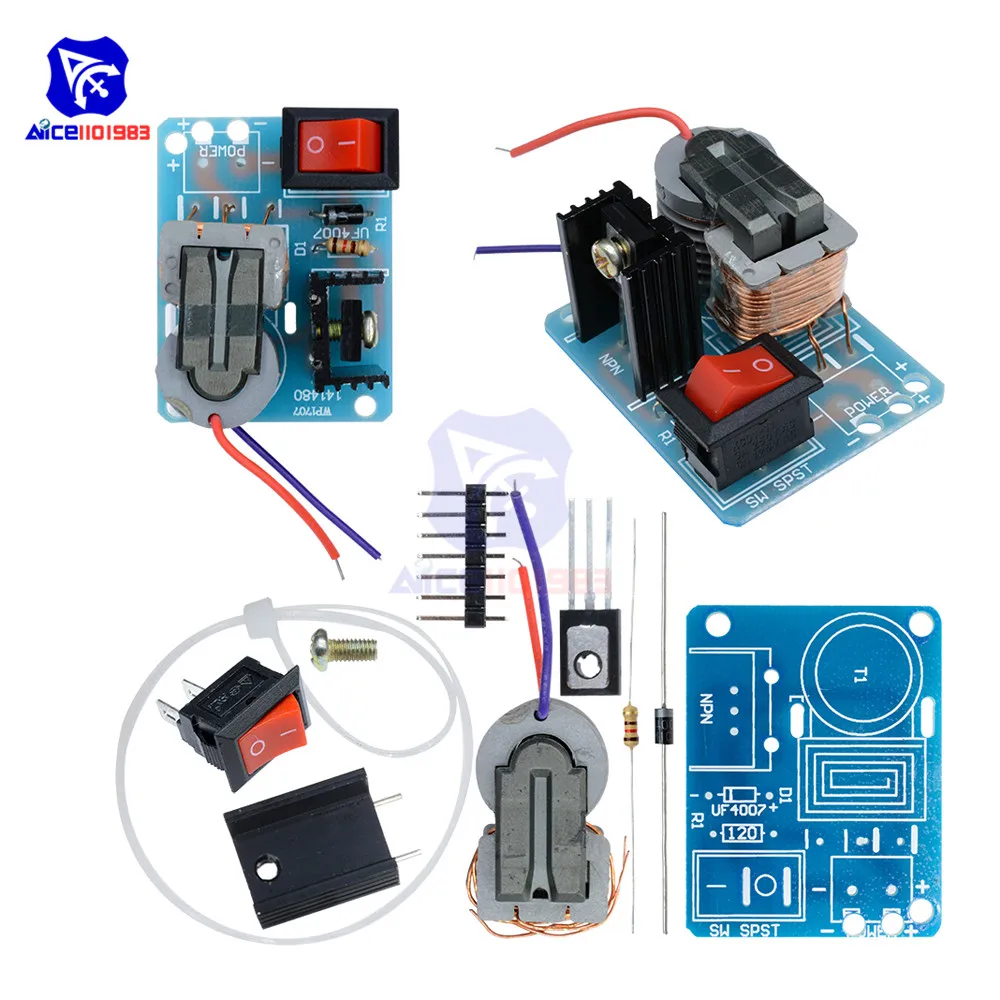

패키지 포함:

15VKE = 1 형 스텝 업 변압기 x1

PCB 보드 X 1

120 옴 저항 X 1

UF4007 초고속 회수 다이오드 X 1

N20 트랜지스터 X 1

방열판 X 1

M3 * 6 나사 X 1

보트 스위치 X 1

3 핀 X 1
