설명:

1. 품질이 보장 된 고품질 재료 사용

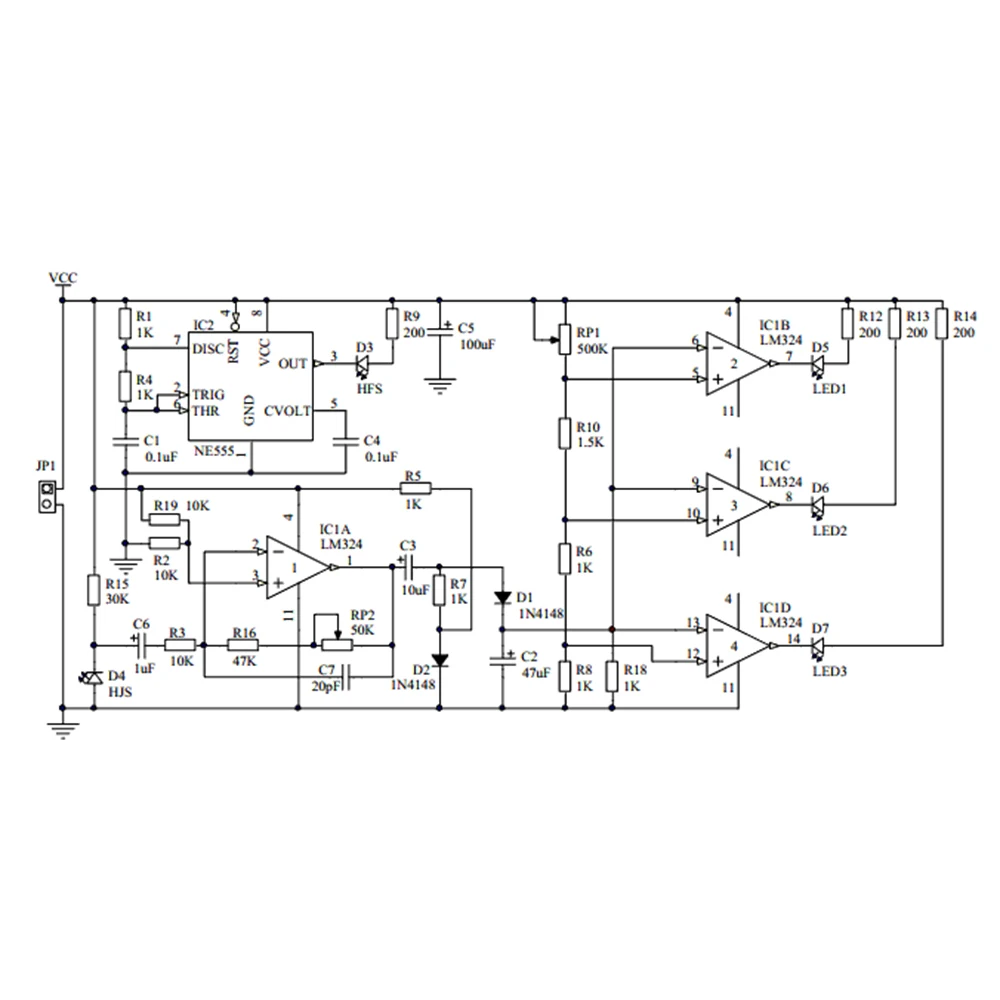

2. 적외선 반전 레이더는 다중 고조파 발진 회로, 적외선 신호 전송 및 수신 회로, 적외선 신호 증폭 및 전압 비교 회로로 구성되며 간단한 회로의 특성을 가지고 있습니다. 저렴한 비용 및 안정적인 회로 작동

3. 시간베이스 회로 NE555 및 주변 구성 요소는 다중 진동기를 형성하여 적외선 파 신호를 생성합니다. 적외선 신호는 IC2 의 세 번째 핀을 통해 출력되고 적외선 송신기 HFS를 구동하여 적외선 신호를 전송합니다

4. 절묘하고 컴팩트 한 외관

5. 다양한 범위의 상황에서 널리 사용

매개 변수:

전원 공급 장치 전압: DC9V (DC 전원 공급 장치)

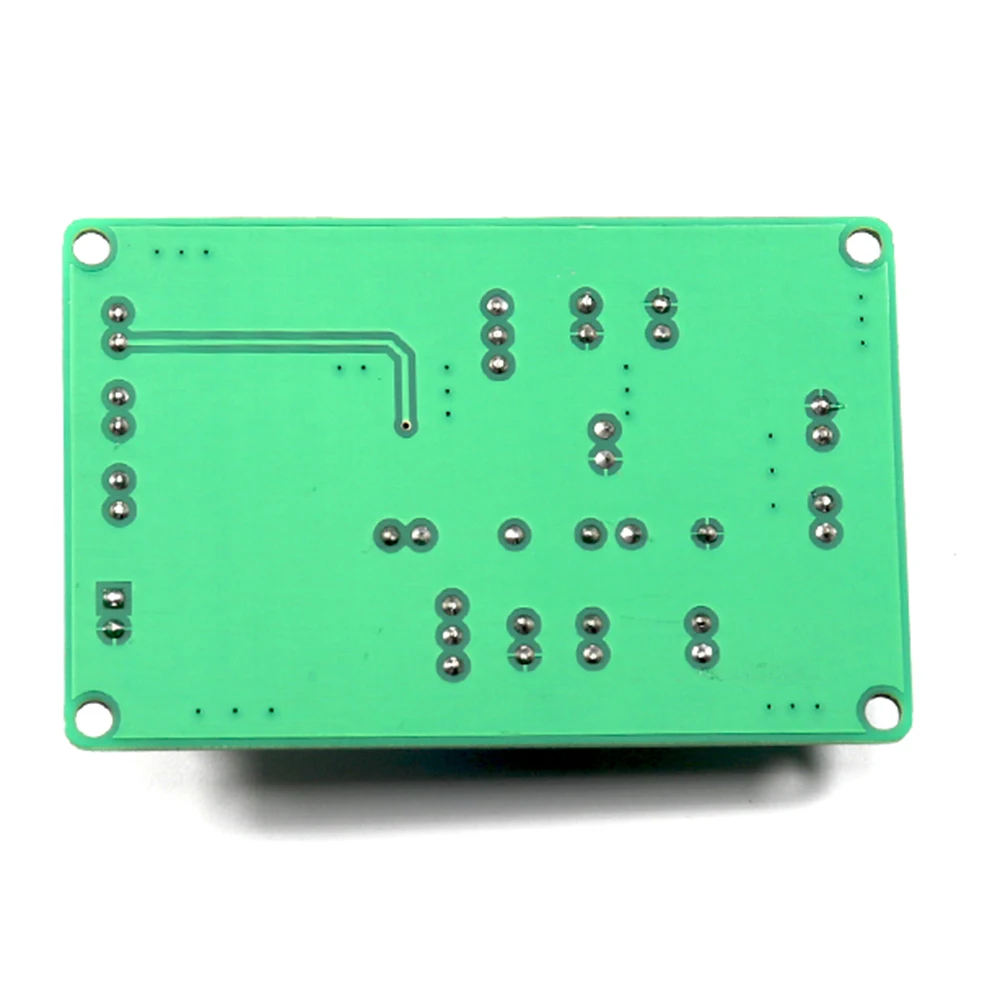

보드 크기: 70*45mm

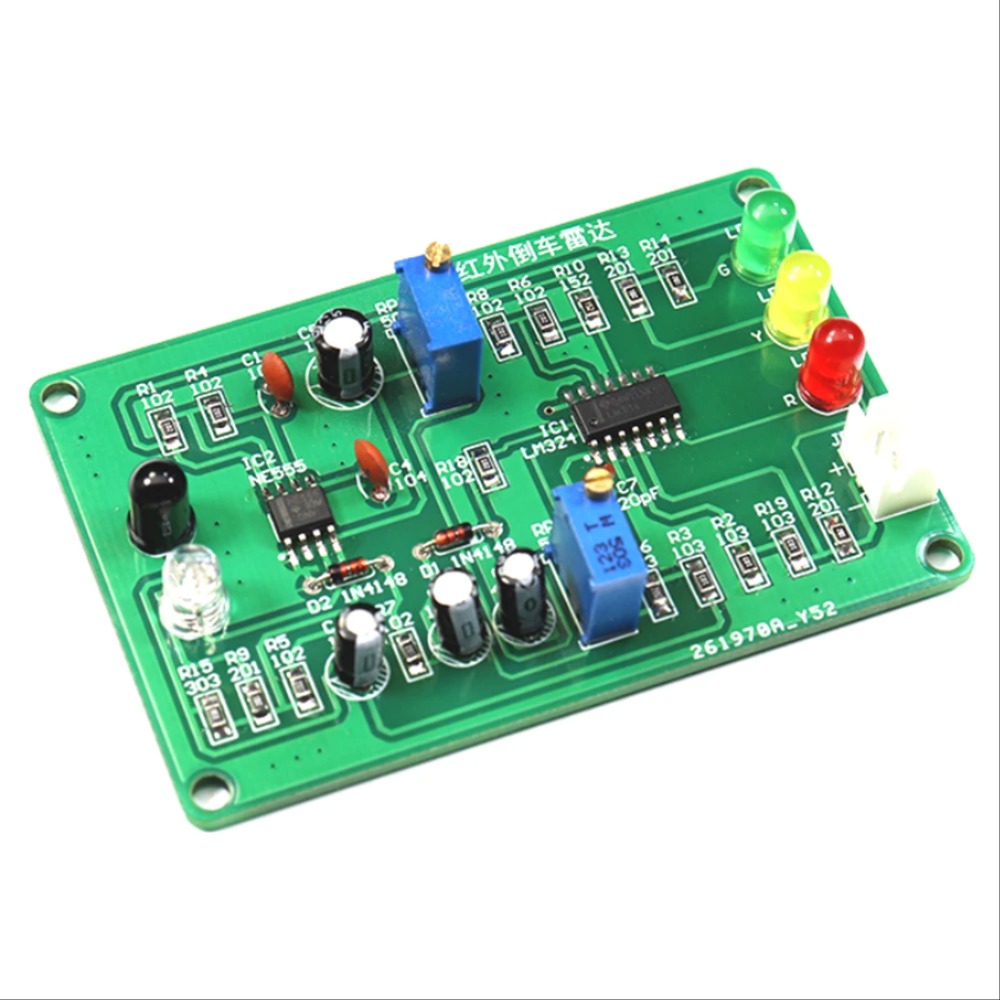

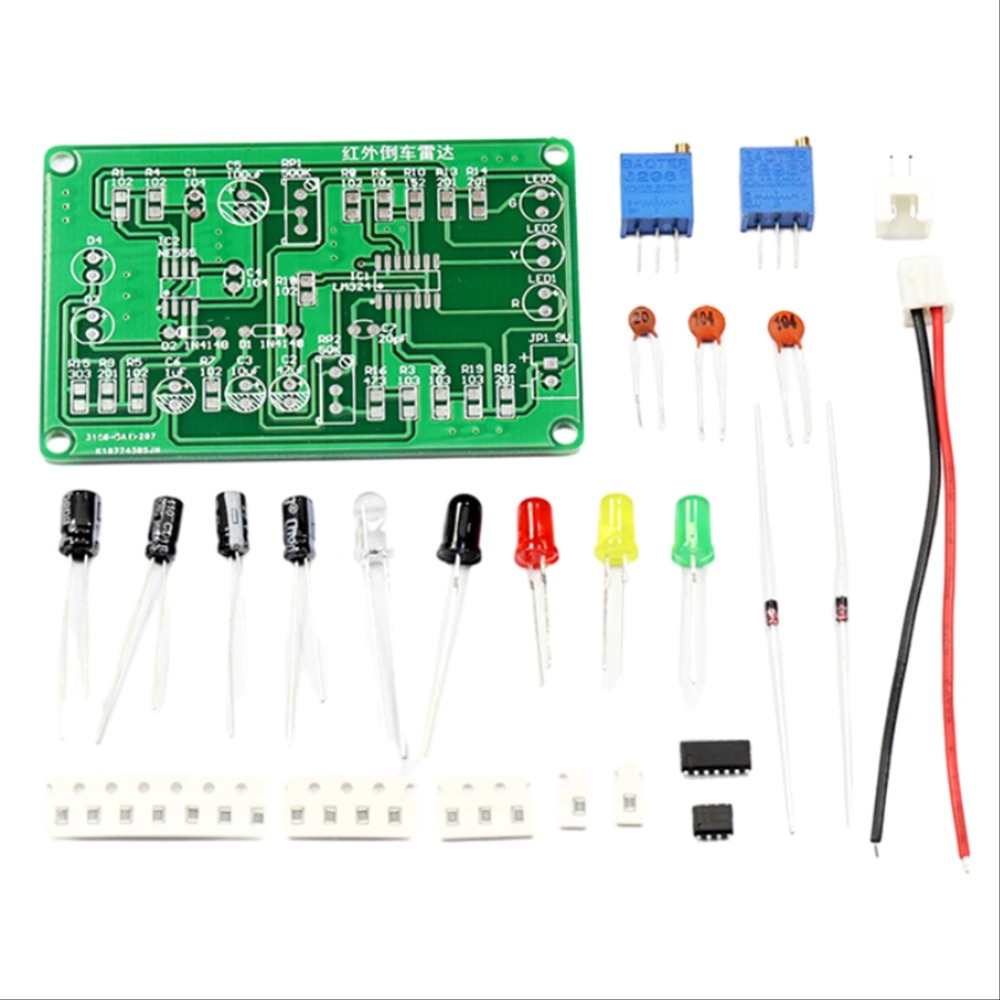

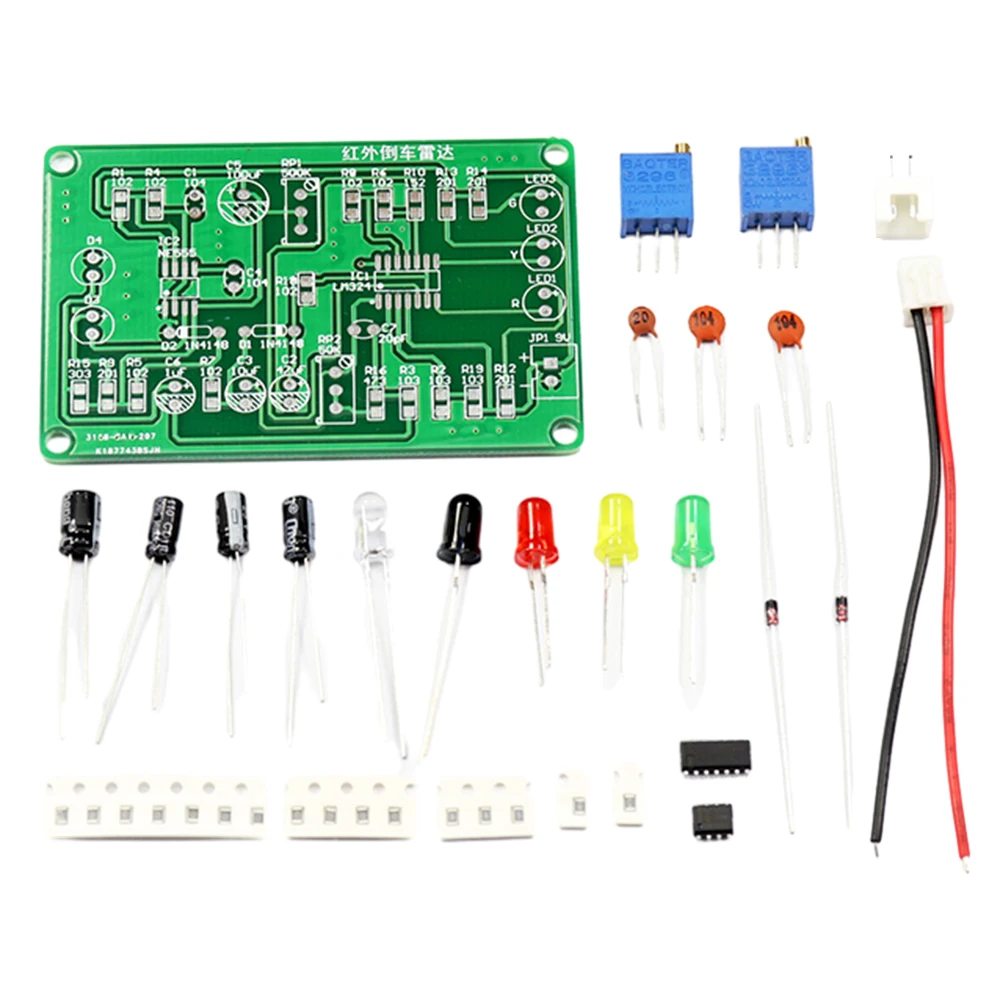

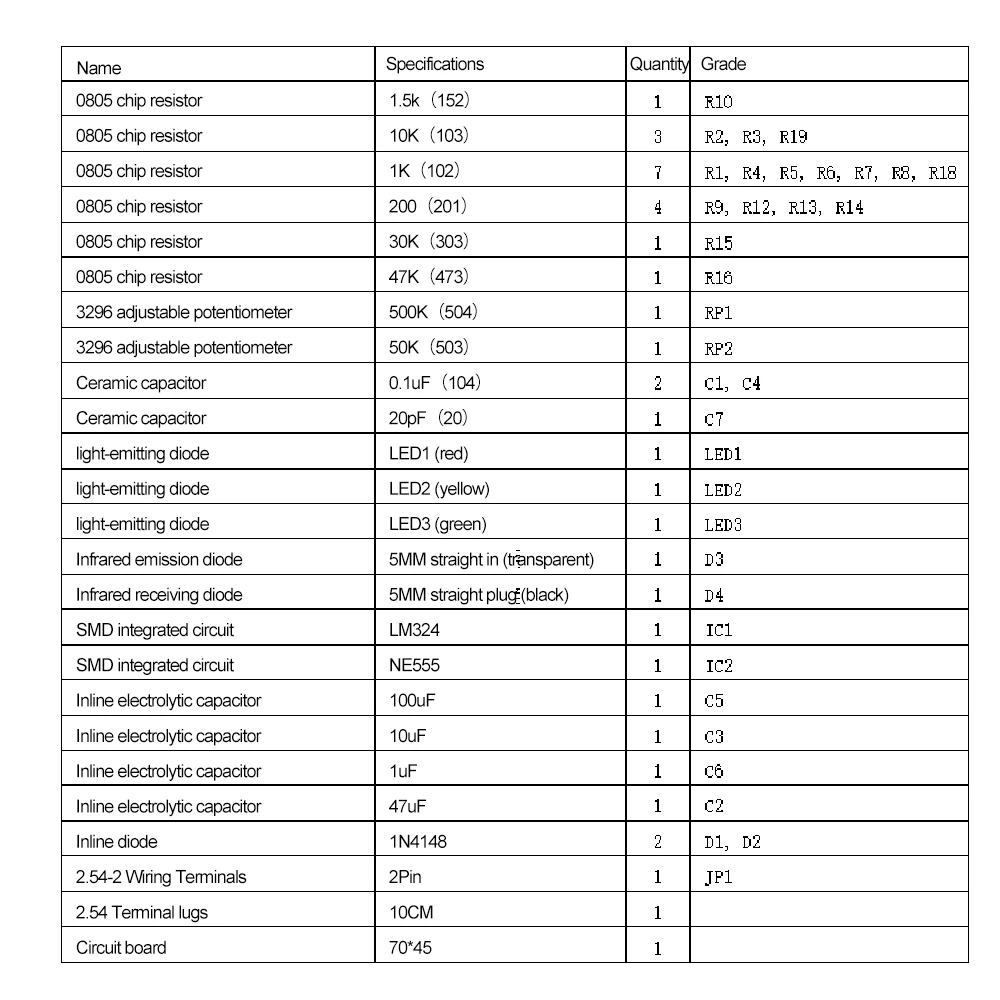

생산 기술:

용접 및 구성 요소 설치가 성공의 열쇠입니다. 고품질 솔더를 사용하십시오. 솔더 조인트는 밝고 솔더 누출이 없어야합니다. 구성 요소를 잘못 설치하면 안되며 생산 중에 특정 순서를 따라야합니다. 구성 요소의 한 부분을 설치 한 후 다른 부분을 설치하십시오. 저항기와 같은 낮은 구성 요소 설치를 시작한 다음 높은 구성 요소를 설치하십시오. 칩의 노치 위치는 회로 기판에 노치로 표시되어 있습니다.

1. 양극과 음극을 구별하지 않고 패치 저항을 설치하십시오.

2. NE555 LM324 를 설치하려면 먼저 하나의 핀을 납땜하여 칩을 고정시킨 다음 다른 핀을 납땜하십시오. 칩의 설치 방향에주의를 기울이고 표시된 점을 표시된 점과 정렬하여 설치하십시오.

3. 검은 색 원이 회로 기판의 검은 색 표시와 정렬 된 1N4148 을 설치하십시오.

4. 세라믹 커패시터에는 양극 또는 음극 전극이 없습니다. 전해 커패시터의 긴 다리는 양극이며 회로 기판의 양극 위치에 해당합니다.

5. 발광 다이오드 및 적외선 방사 및 수신 다이오드의 긴 다리는 양극 전극이며 회로 기판 스트립의 양극 위치에 해당합니다.

설치 후 구성 요소가 잘못 설치되었는지, 잘 납땜되었는지 다시 확인한 다음 9V 전원 공급 장치에 연결하십시오. 전원 공급 장치의 양극 및 음극 연결을 뒤집지 않도록주의하십시오.

회로 디버깅:

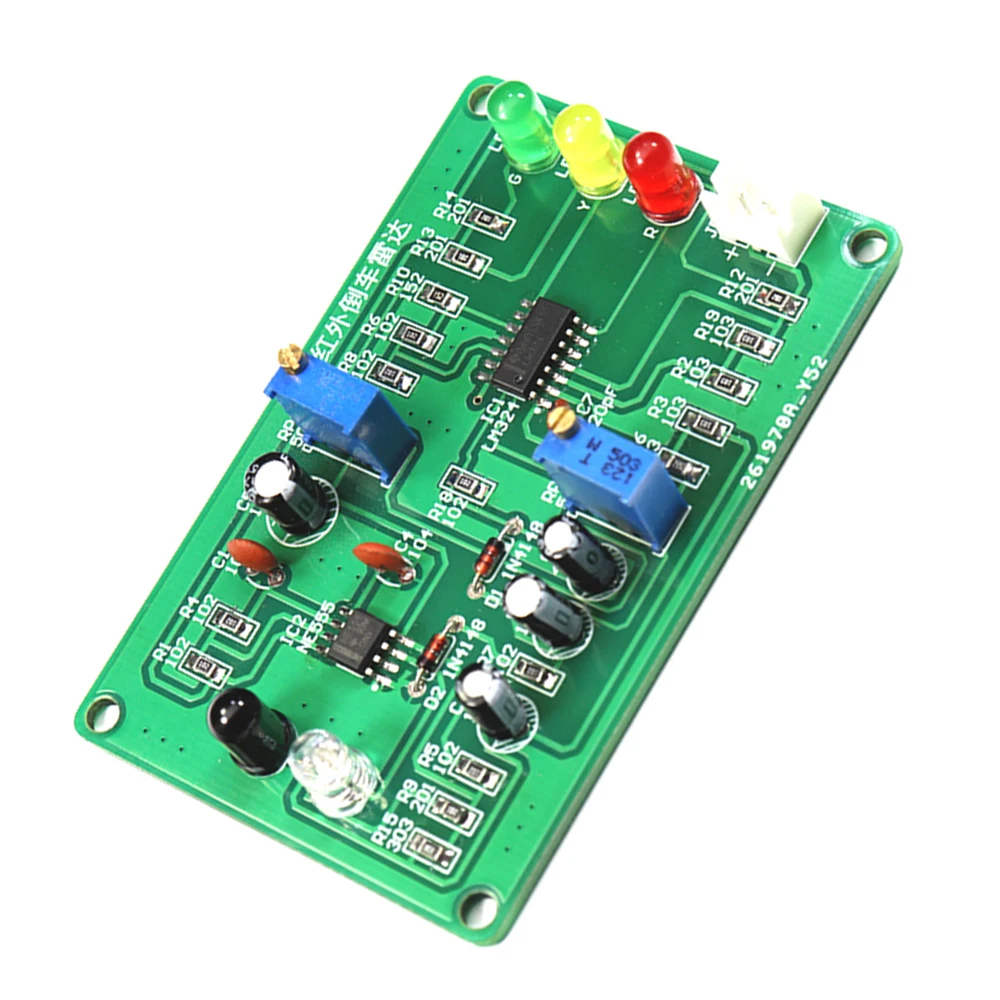

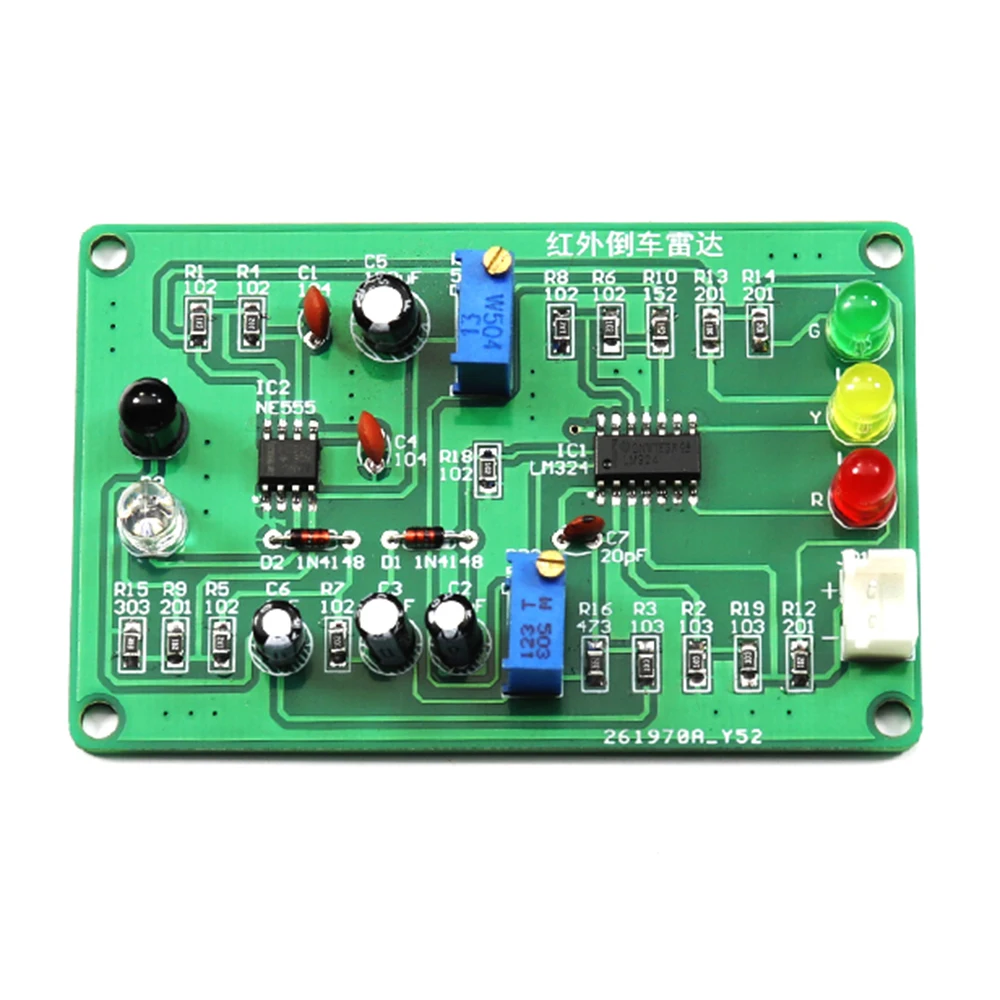

적외선 송수신 튜브 위에 장애물이 없으면 RP1 을 조정하여 회로 기판의 LED3 를 켠 다음 반대 방향으로 RP1 을 조정하여 LED3 를 끄십시오. 그런 다음 반사 물체 (백서 사용 가능) 를 사용하여 적외선 투과 튜브와 적외선 수신 튜브 사이의 위치에 점차 접근하십시오. 거리가 가까워지면 LED3 에서 LED1 까지 순차적으로 점등되고 적외선 반전 레이더가 적절하게 설치됩니다.

패키지 포함:

1 x 패치 적외선 반전 레이더 키트 DIY 전자 생산 범위 감지 알림 장애물 회피 센서 학생 훈련
