특징:

1. 제품은 고품질 재료로 만들어졌으며 품질이 보장됩니다.

2. 이 키트는 용접 기술 교육에 매우 적합하며 DIY 애호가에게 매우 적합하여 실습 능력을 크게 향상시킬 수 있습니다.

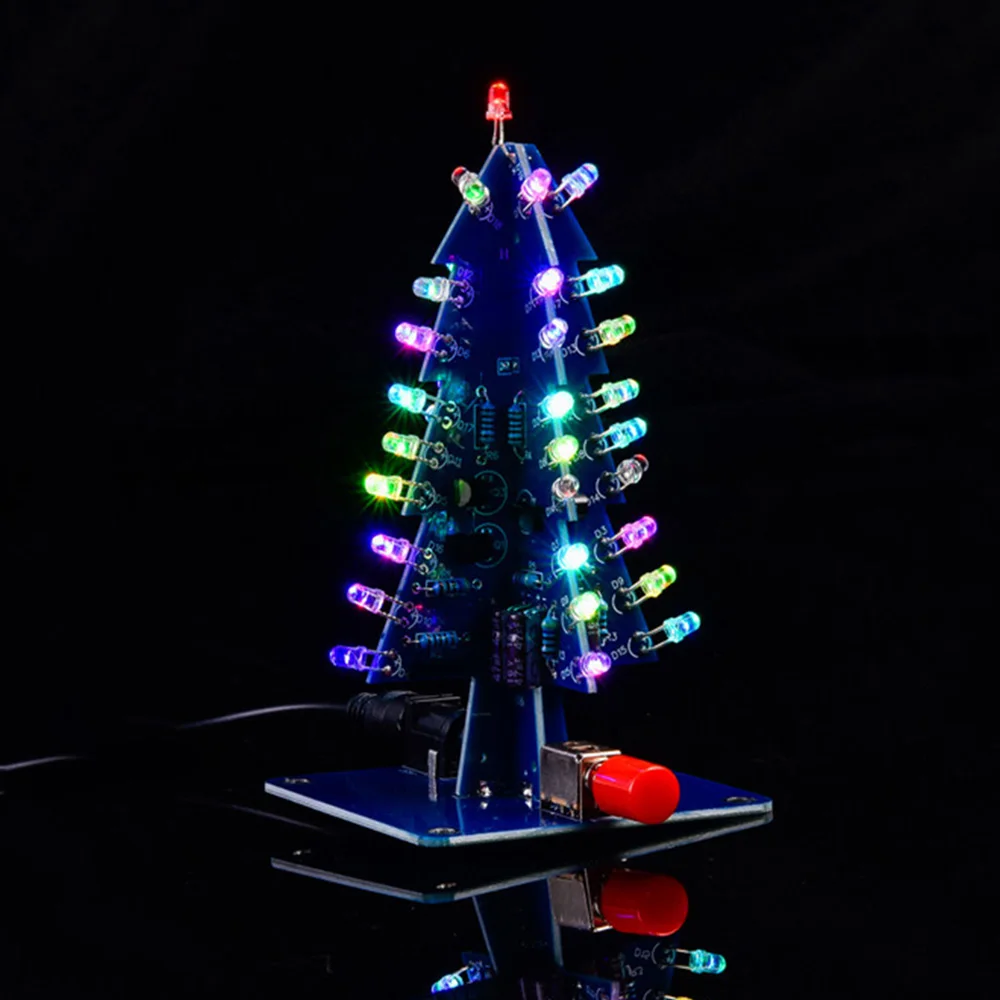

3. 화려한 LED 조명으로 구성된 깜박임 효과는 선물이든 감상이든 매우 좋은 선택입니다.

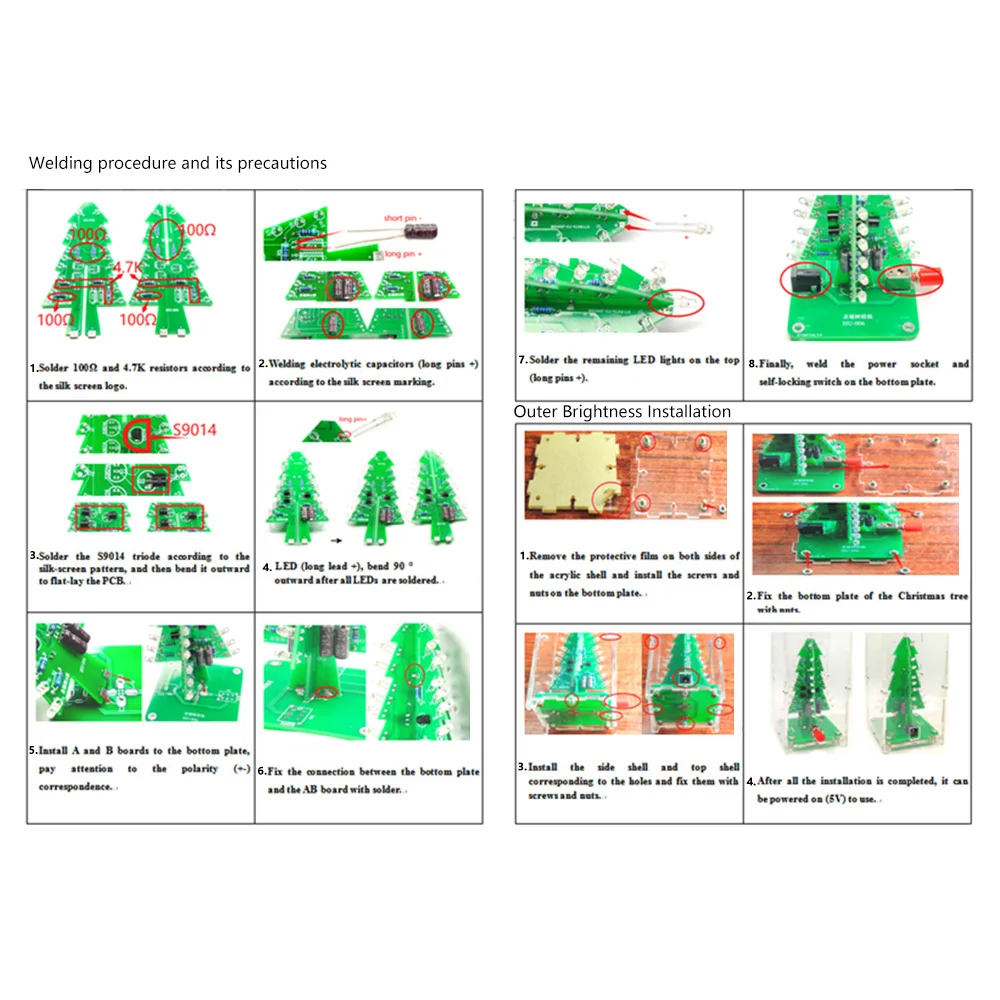

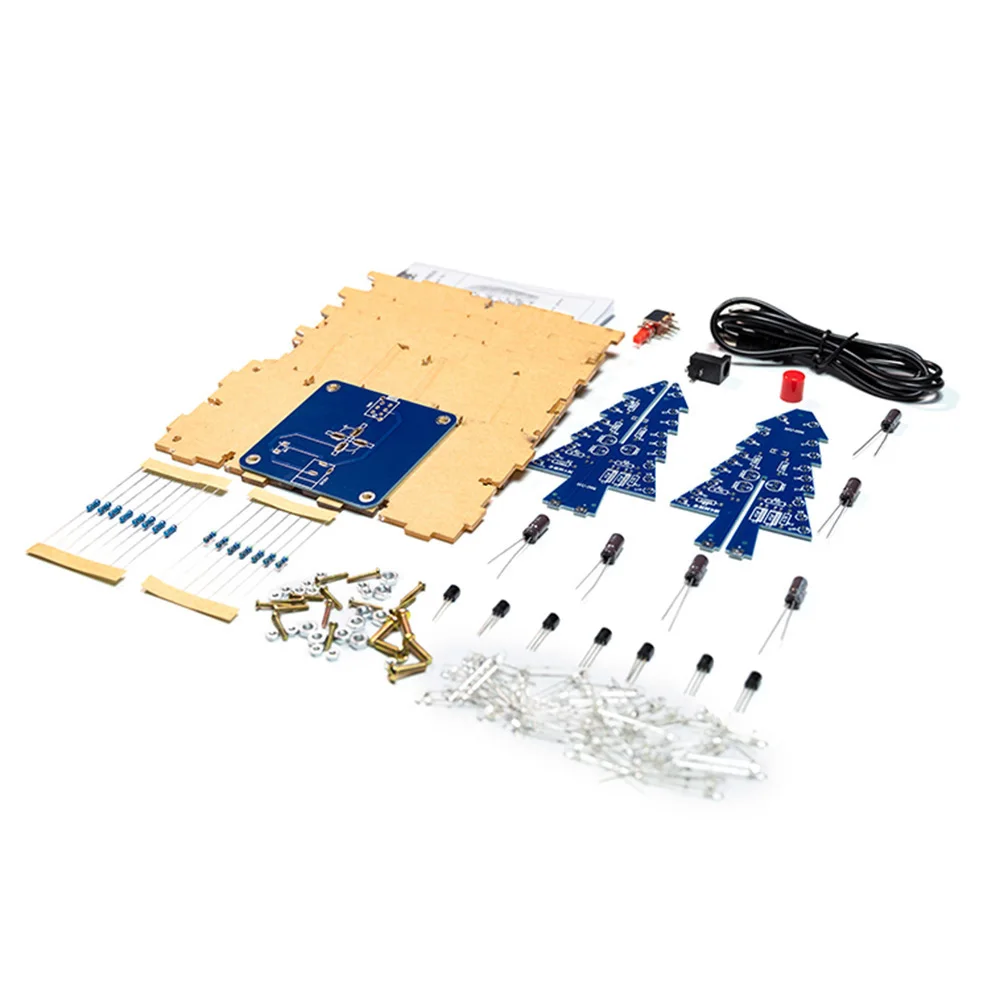

4. 제품은 예비 부품으로 제공되며 고객이 직접 조립해야합니다. 제품은 USB 전원 공급 장치 케이블과 함께 제공됩니다.

5. 경량 디자인, 다양한 제품 적용 시나리오를 언제 어디서나 사용할 수 있으며 매우 편리합니다.

제품 매개변수

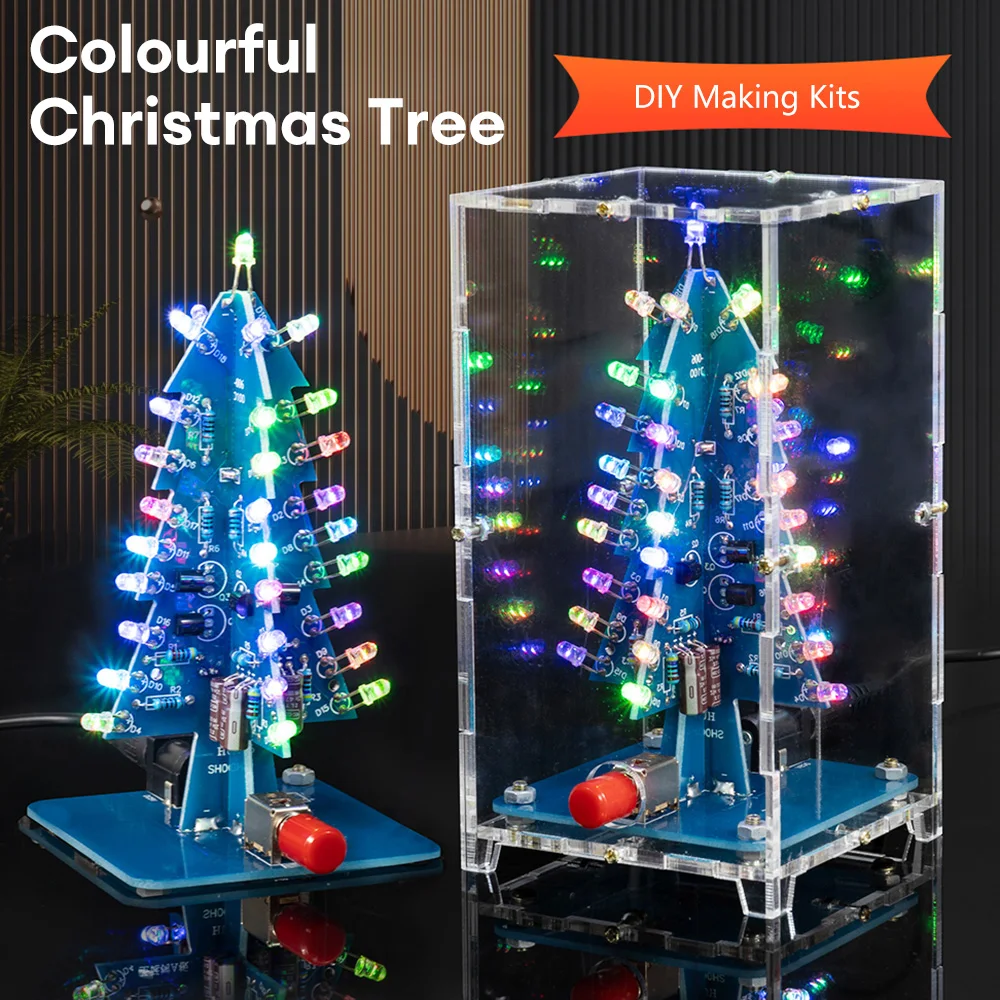

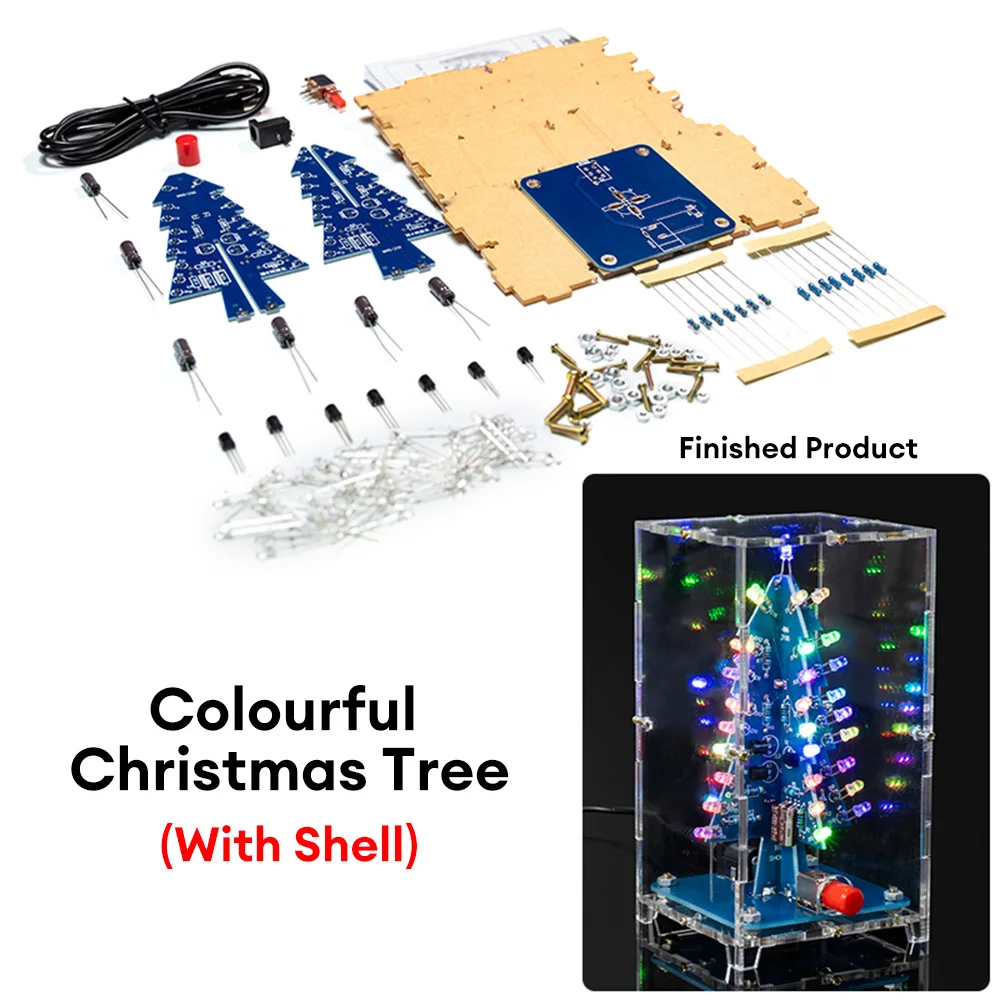

이름: 다채로운 크리스마스 트리 전자 제작 키트

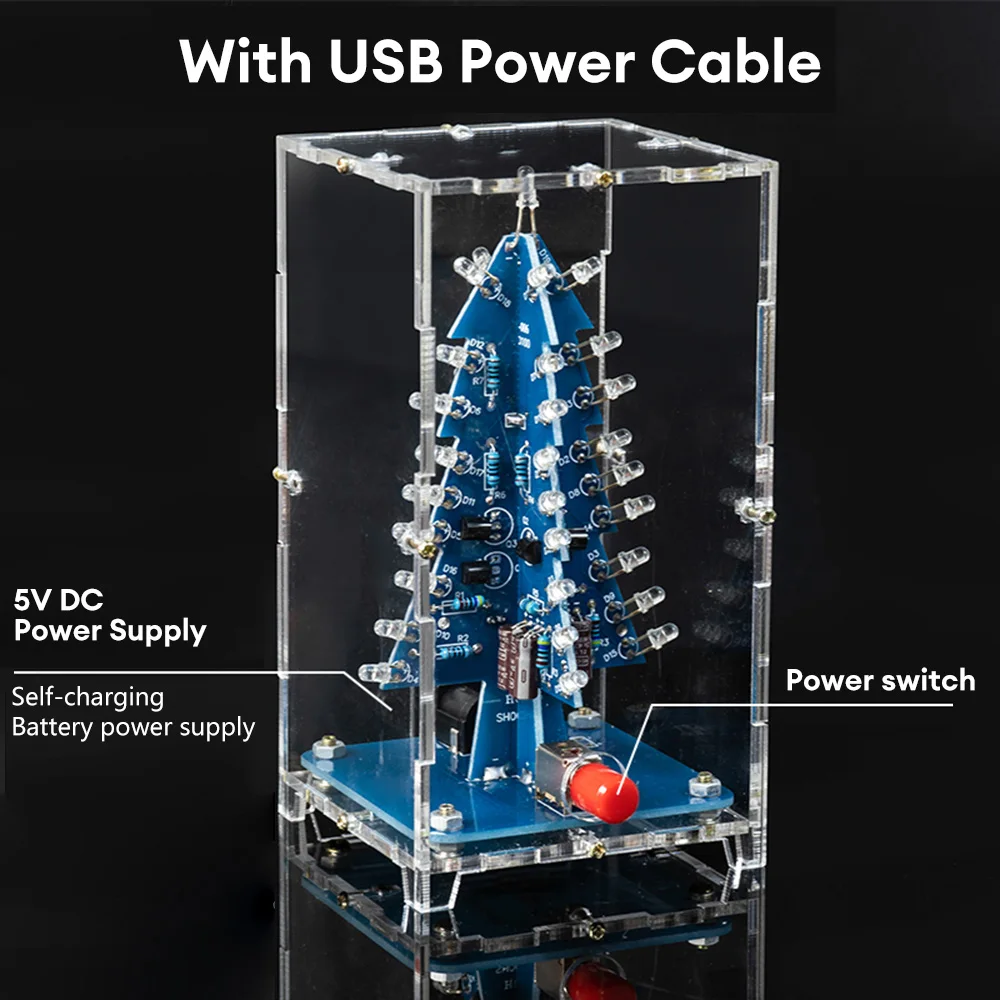

작동 전압: DC5V (옵션 전화 충전기, 건전지 등)

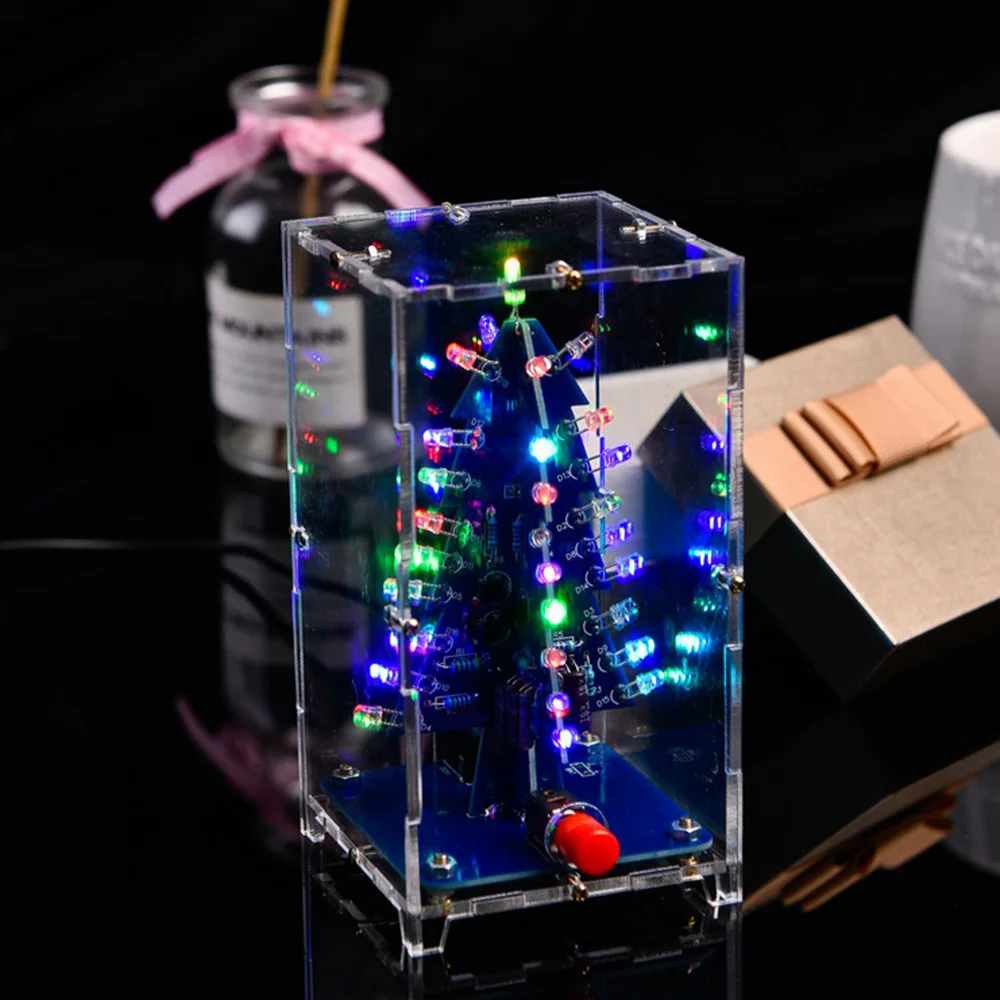

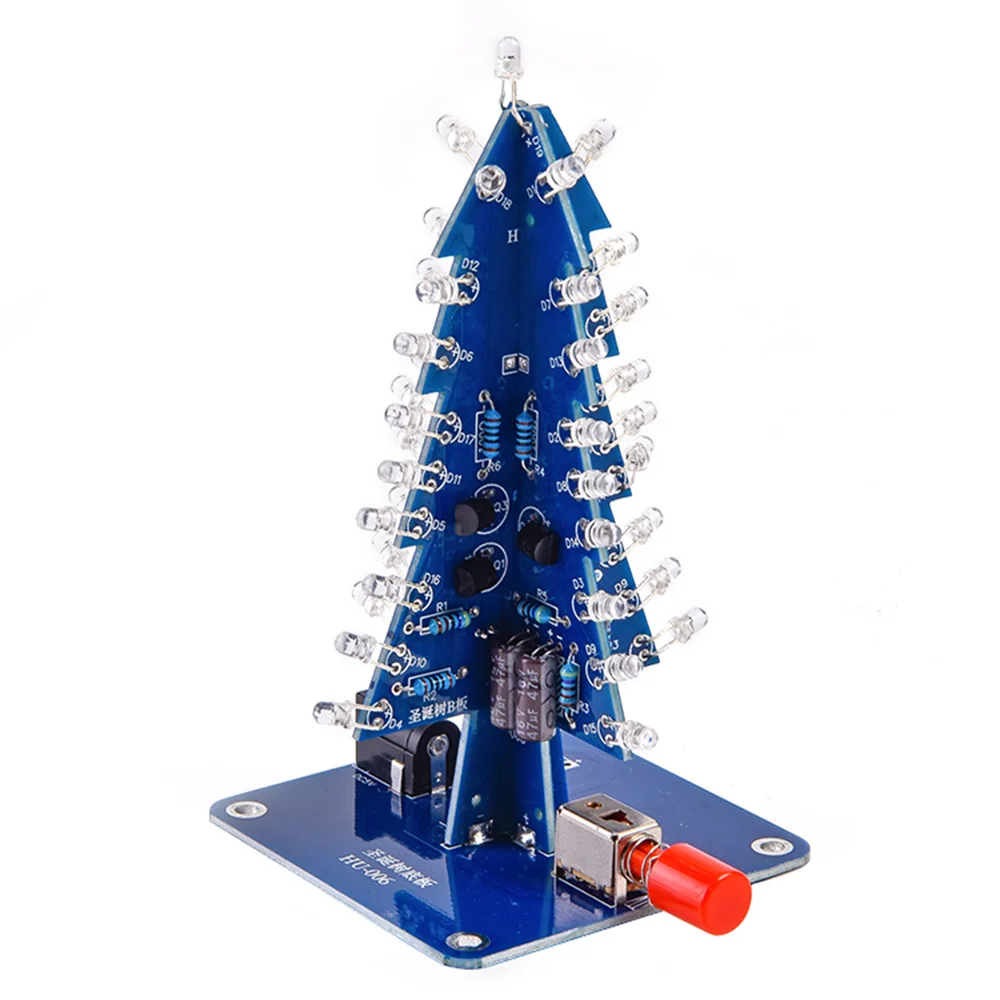

사양: 셸이 있거나없는 부품 (자체 조립 필요)

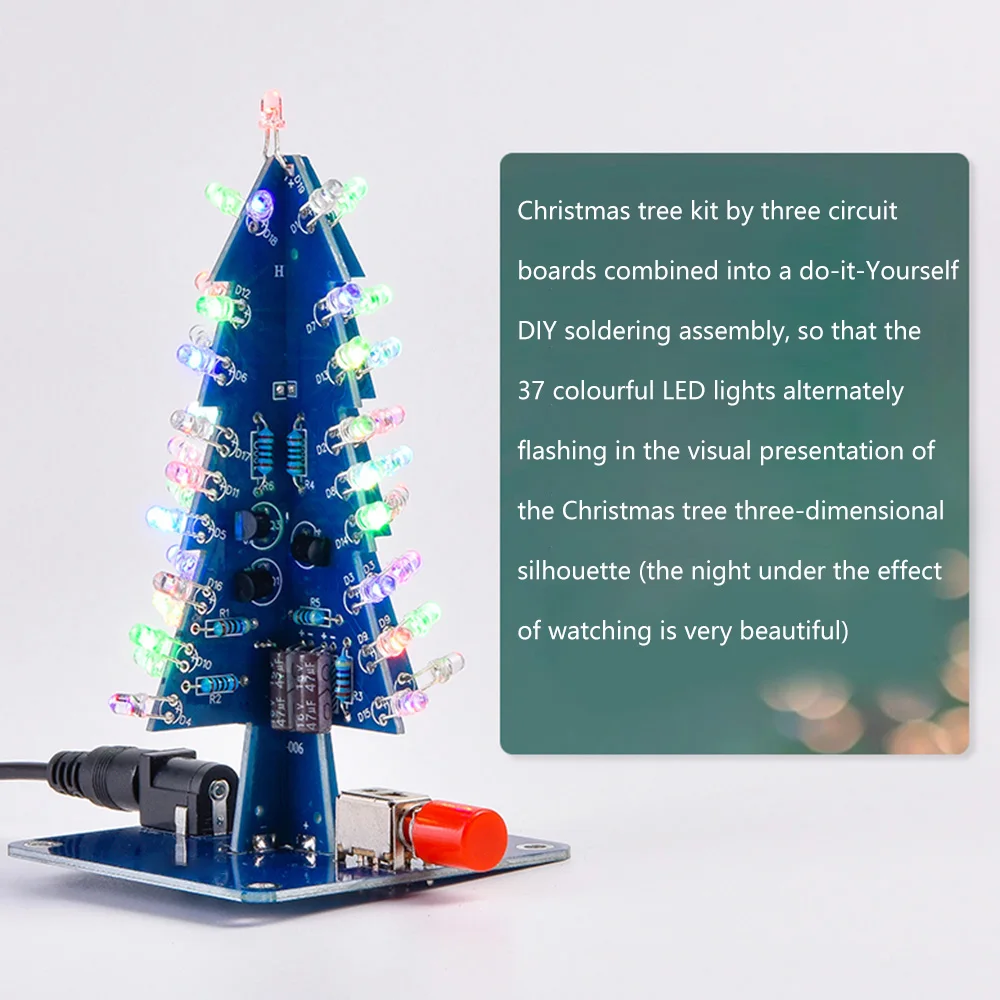

작동 방식: 3-5V 전원 공급 장치에 연결하면 37 개의 LED가 4 개의 그룹으로 나뉘며 전원 공급 장치가 켜질 때마다 4 개의 3 극관이 파일럿 패스를 위해 경쟁합니다. 그러나 구성 요소의 차이로 인해 가장 많은 파일럿 패스는 단 하나의 3 극소 만 있습니다. LED1 이 그룹은 Q1 전도로 인해 점등되며 컬렉터 전압이 떨어져서 커패시터 C2 의 왼쪽 끝이 0V 에 가깝게 떨어집니다. 커패시터의 양쪽 끝의 전압을 변이 할 수 없기 때문에 Q2 의베이스도 약 0V 에 연결되고 Q2 는 차단되고, 그래서 그 수집기에 연결된 LED2 그룹은 소멸된다; 이 때, Q2 의 고전압은 커패시터 C3 를 통해 Q3 의 수집기 전압을 증가시키고, Q3 도 빠르게 켜지고 LED3 그룹이 켜집니다. 따라서 일정 기간 동안 Q1 및 Q3 의 수집기가 낮아지고 LED1 및 LED3 의 두 그룹이 켜지고 LED2 그룹이 꺼집니다. 그러나 저항 R2 를 통한 전원 공급 장치에 의한 C2 의 충전으로, Q2 의 기본 전압은 점차 증가합니다. 0.7 V를 초과하면 Q2 가 차단 상태에서 온 상태로 바뀌고 컬렉터 전압이 떨어지고 LED2 그룹이 켜집니다. 한편, Q2 의 컬렉터의 강하 전압은 C3 를 통해 감소하고 Q3 의 기본 전압은 온 턴에서 컷오프로 변하고 컬렉터 전압이 증가하며 LED3 그룹이 소멸됩니다. 위에서 설명한 프로세스에 따라 회로가 순환하고 18 개의 LED로 구성된 세 그룹이 차례로 켜지고 두 그룹이 동시에 켜집니다. 이 LED는 심장 패턴으로 교차 배열되어 흐름 디스플레이의 효과를 얻기 위해 사이클에서 지속적으로 깜박이고 빛납니다.

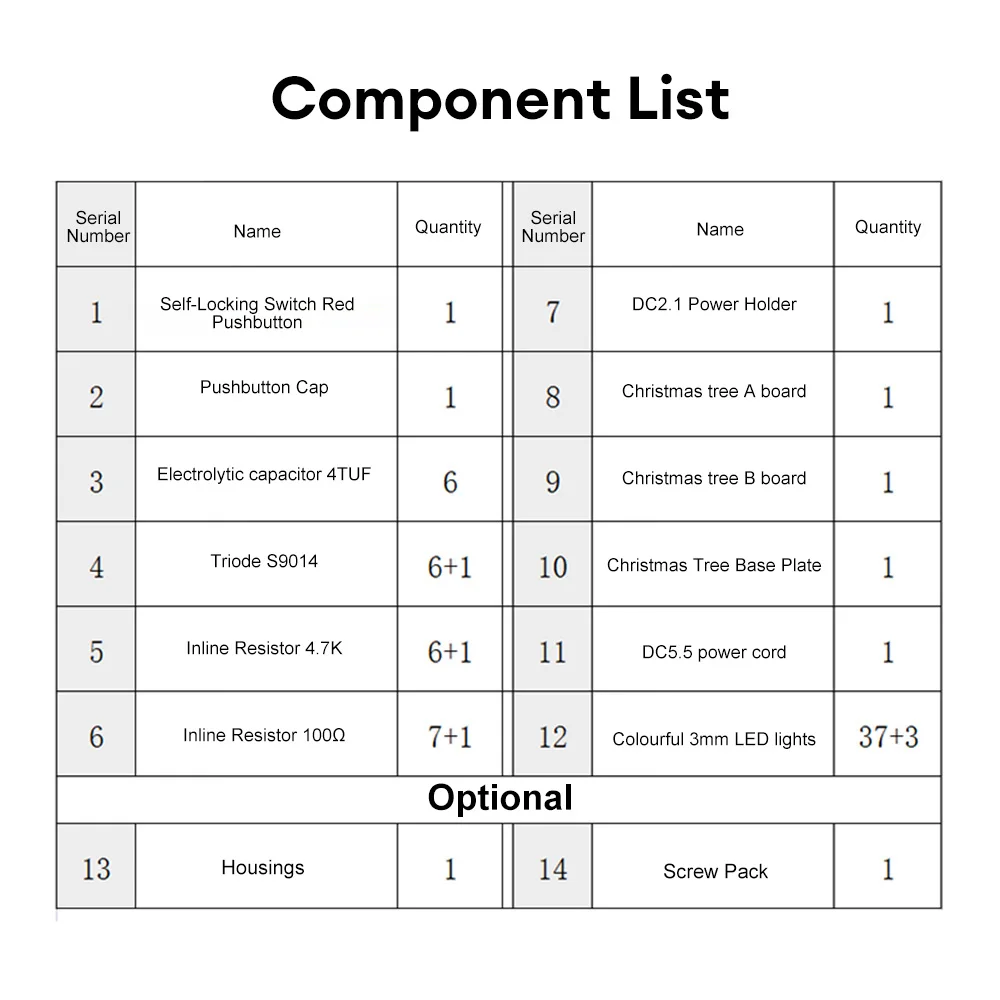

패키지 포함:

1x3 차원 3D 크리스마스 트리 LED DIY 키트 7 색 LED 플래시 회로 키트 전자 펀 스위트
