설명:

이 회로 전압은 0 v 일 수 있고, 출력 전류는 2 ~ 3 ma 일 수 있습니다 연속적으로 조정 가능하고, 실험 회로가 전류를 초과하는 경우 (단락 포함) 출력 전류를 설정하고, 회로 보호 즉시, 레코딩 장치와 같은 위험을 일으키지 않습니다, 그것은 전자 제조의 오른손 사람입니다. 그것은 결코 불꽃놀이를 두려워하지 않습니다! 모든 종류의 오디오 회로 친구를 만드는 것처럼, 종종 다른 작동 전압과 회로로 인해 두통이 있습니다. 이 회로는 이중 전원 공급 장치로 두 개의 시리즈를 만들 수도 있습니다. 모든 종류의 사용의 요구를 충족시킬 수 있습니다.

특징:

입력 전압: 24V AC

입력 전류: 3A 최대

출력 전압: 0 ~ 30V 연속 조절 가능

출력 전류: 2mA - 3A 지속적으로 조정 가능

출력 전압 리플: 최소 0.01%

모든 직선 삽입 요소, 쉽게, 조정 가능한 구성 요소 (0 v 의 전압을 조정하는 데 사용)

전류가 설정된 데이터 회로 보호, LED 조명, 과부하 및 단락 보호를 초과 할 때 과전류 출력을위한 LED 표시기 측정 가능한 LED 및 제너 다이오드 아래의 최소 전류 (2mA)

알림:

전력 생산은 고전압 대전류 회로에 속하므로 신중하게 확인하십시오. 그렇지 않으면 개인 안전에 해를 끼칠 수 있습니다.

패키지 포함:

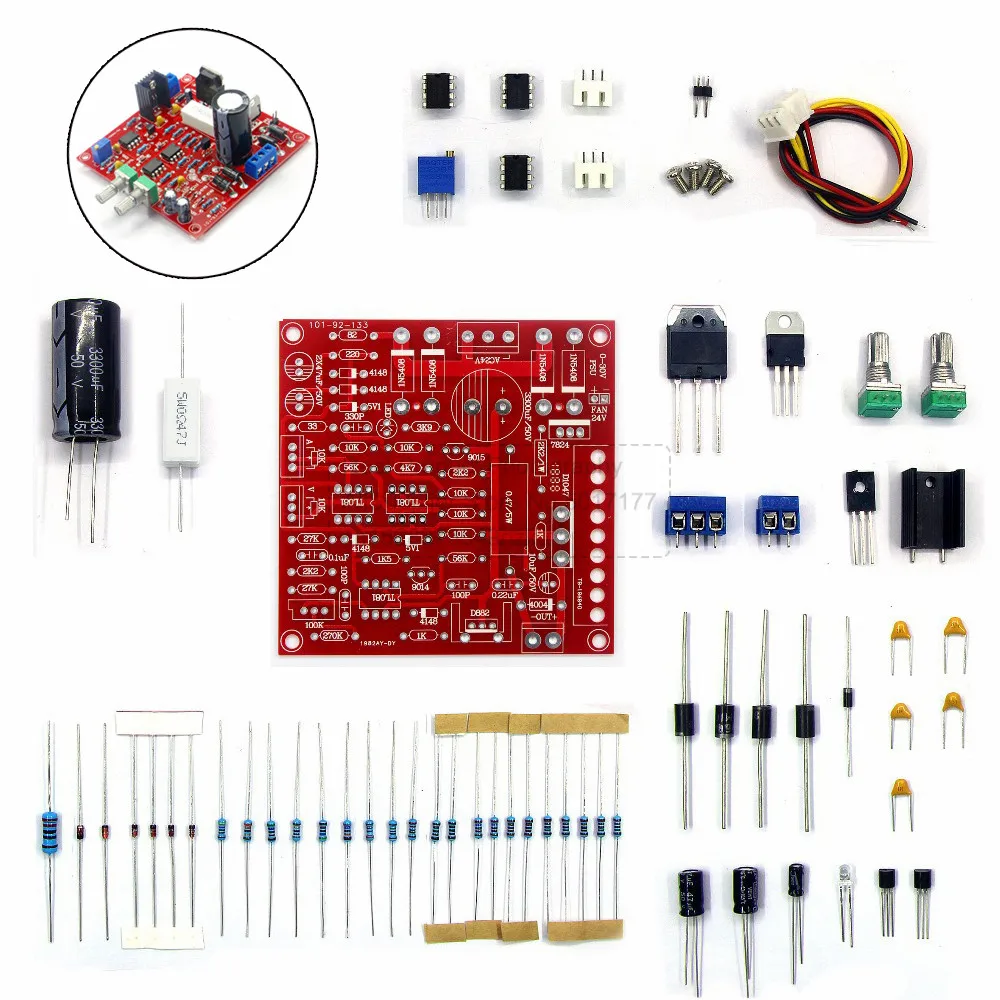

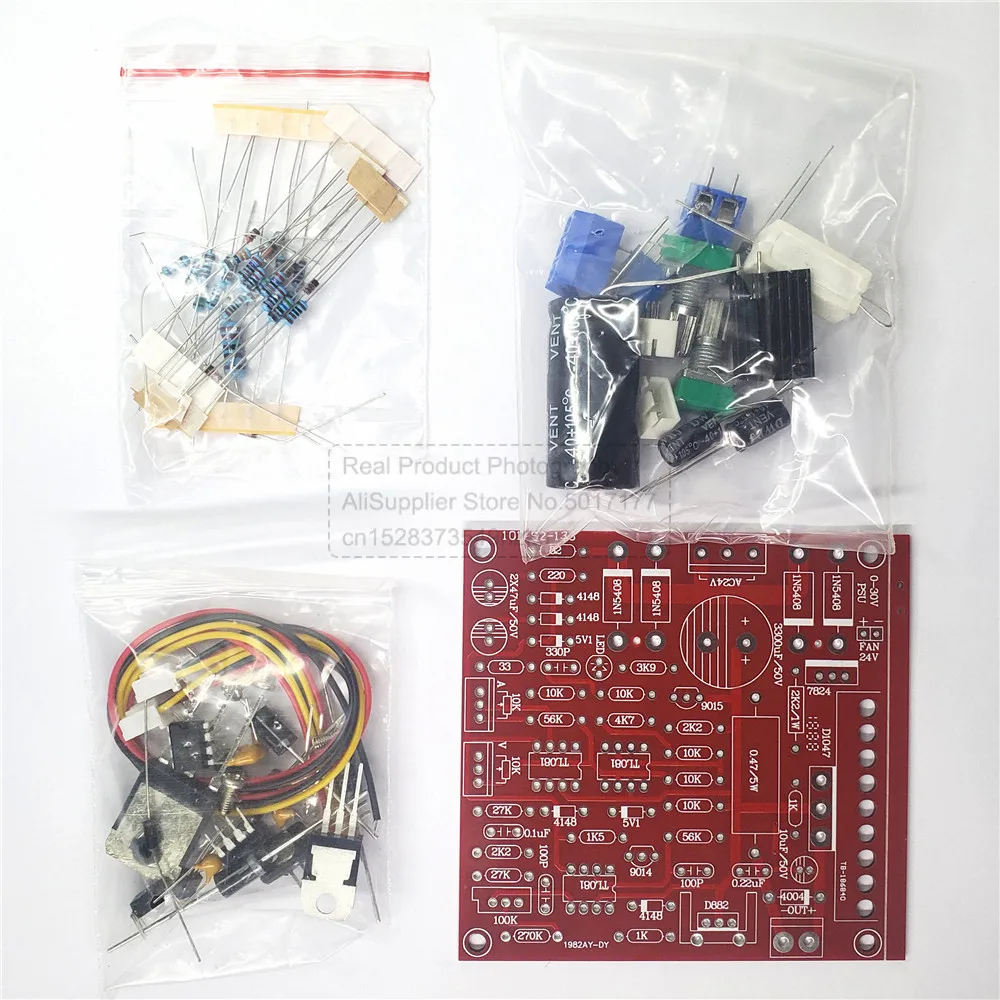

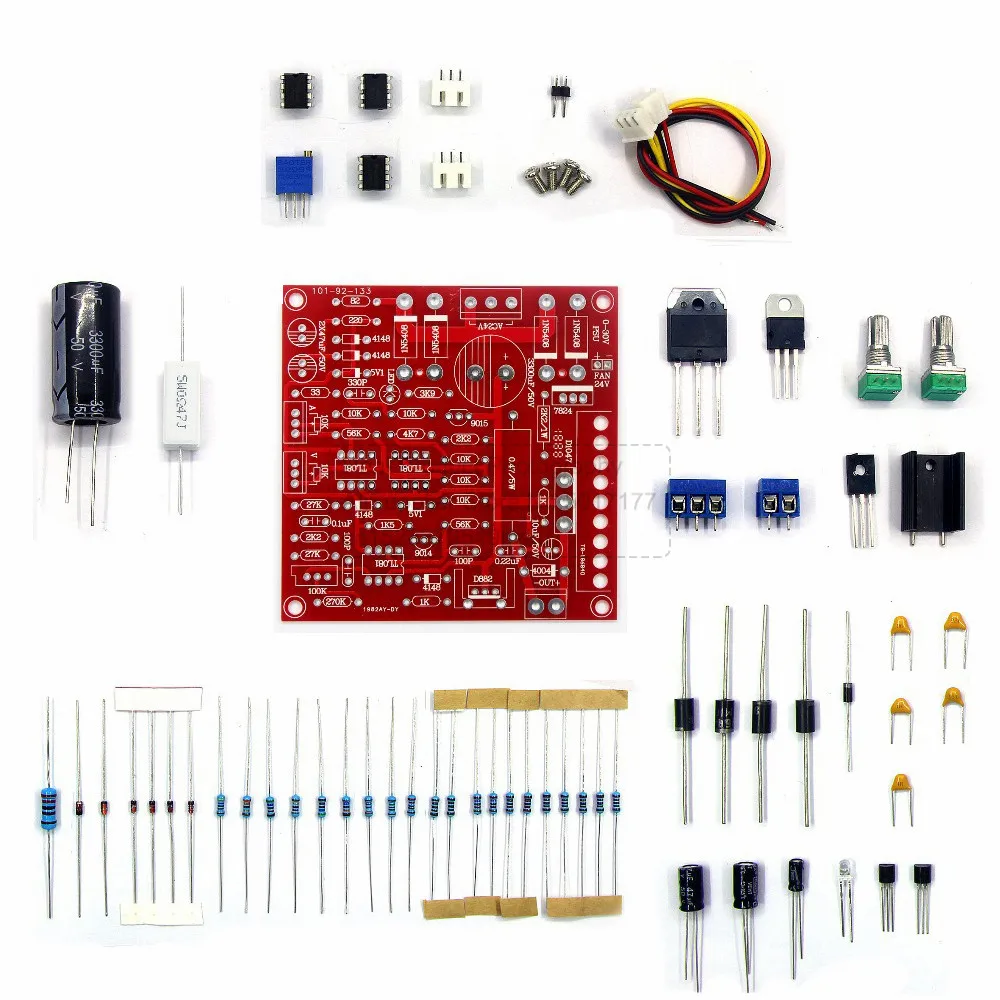

1x 조정 가능한 DC 조절 전원 공급 장치 DIY 키트

설치 단계

1. PCB 표시에 따라 저항, 다이오드 등을 설치하십시오. 저항을 설치하기 전에 멀티 미터로 저항 값이 올바른지 확인하십시오. 다이오드의 모델 및 설치 방향에주의하십시오.

2. 작은 것부터 큰 것까지, 낮은 것부터 높은 것까지 원칙에 따라 다른 구성 요소를 설치하십시오.

3. 집적 회로의 설치 방향에주의하십시오. 전위차계는 보드에 직접 설치하거나 일치하는 소켓과 연결 와이어가있는 패널로 연결할 수 있습니다.

4. 모든 설치가 완료된 후주의 깊게 검사 한 후 전원을 켜고 테스트 할 수 있습니다. 전원을 켜기 전에 Q4 (D1047) 에 충분한 방열판을 설치하고 방열판을 회로와 절연시켜야합니다.

회로 조정:

왼쪽 전위차계는 전류 조정에 사용되고 오른쪽 전위차계는 전압 조정에 사용됩니다.

1. 전압 조정 전위차계를 최소 위치로 설정하고 (시계 반대 방향으로 최소로 돌리십시오) RV1 (100K 조절 가능한 저항) 을 조정하십시오. 출력 전압은 0V 입니다 (조정 중에 음의 전기가 나타날 수 있음).

압력과 값이 매우 작습니다. 디지털 멀티 미터를 사용하십시오). 최대 출력 전압은 조정할 필요가 없습니다. 24V AC 입력을 사용하는 경우 최대 출력 전압은 약 31V 입니다.

2. 전류 교정: 적합한 부하 저항을 사용하여 10 옴 (전력이 충분한 지 확인) 과 같은 출력 단자에 연결하고 전류 전위차계를 최대로 돌립니다. 전압 전위차계를 최소로 켜고 전원을 켜고 전압을 1V 로 천천히 높이고 전류를 시계 반대 방향으로 조정하십시오. 전위차계에서 발광 튜브까지 전류는 0.1A 로 제한됩니다. 이때 전위차계의 위치를 표시하십시오. 서로 다른 출력 전류를 보정하려면 2V, 5V, 10V, 20V, 30V 및 기타 값을 차례로 조정하십시오. 계산 공식은 I = U/R입니다. 10 ohm 부하가 사용되는 경우 U가 30V 일 때 I = 3A (최대 출력) 입니다. 다른 값 부하 저항도 사용할 수 있지만 충분한 전력과 우수한 열 방출에주의하는 것이 중요합니다.

주의 사항:

1. 변압기의 출력 전압은 단일 24V 또는 이중 12V (센터 헤드가 비어 있음) 이며 필요에 따라 전원을 선택할 수 있습니다. 전 부하 출력 (30V3A) 이 필요한 경우 변압기 전력은 90W 이상이어야합니다.

참고: 이 회로는 DC 입력이 아닌 24V AC 입력을 사용해야 합니다.

2. 출력 조절 튜브 D1047 의 라디에이터를 설치할 때 회로로부터 절연시키는 데주의를 기울여야합니다. 이 회로는 선형 조절 전원 공급 장치에 속하기 때문에 조정 튜브의 전력 소산이 상대적으로 크므로 D1047 의 열 방출이 양호한 지 확인하십시오.

3. 전원 공급 장치는 고전류 및 고전압 회로입니다. 잘못 설치하면 위험이 발생할 수 있습니다. 구성품 모델 잘 확인하고 올바르게 설치하십시오.
