DIY 전자 키트 FM 디지털 라디오 납땜 프로젝트 키트 (LCD1602 화면 디스플레이 연습 솔더 용접 어셈블리 DIY)

DC 소켓 전원 공급 장치는 5V 이고 내부는 음수이고 외부는 양수이므로 뒤집지 마십시오.

주파수 변조 범위: 87MHZ-108MHZ;

보드 크기: 8.4CMX6.3CM;

작동 전압: 4.5V-5.5V DC.

소개:

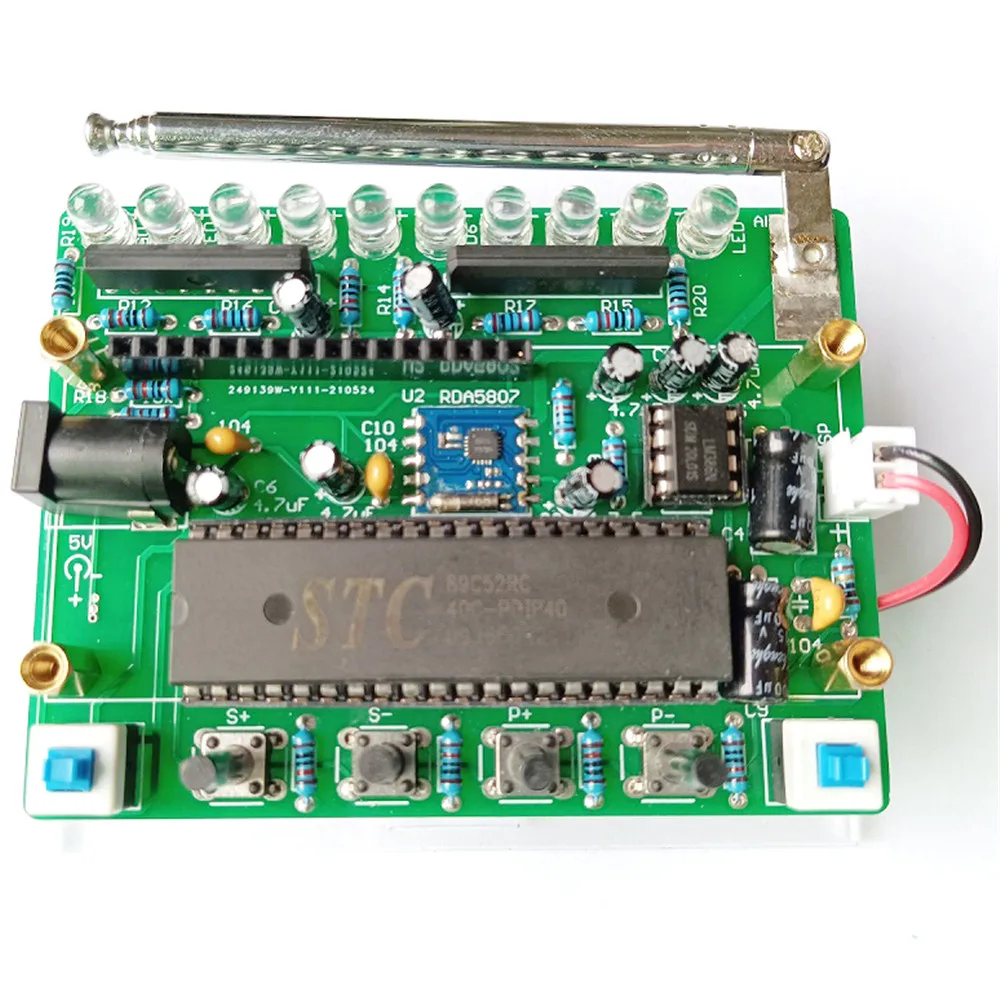

주 제어 칩은 STC89C52 칩 TDA5807 코어 장치로 구성됩니다. 마스터 장치와 슬레이브 장치 사이에 I2C 버스를 통해 연결됩니다. 이 소프트웨어는 버스 시퀀스를 시뮬레이션하여 TDA5807 칩을 작동시킵니다. 이 프로그램은 라디오 방송국을 자동으로 검색하는 기능을 실현합니다. 주파수 수신 범위는 87- 108 MHZ이며, 주파수 대역 정보는 LCD1602 LCD 화면에 의해 실시간으로 표시됩니다. 출력 오디오 신호는 파워 앰프 칩 LM386 에 의해 증폭되어 스피커가 작동하도록한다. 수신 감도와 음질이 매우 우수하며 노이즈 방지 간섭 능력이 강하여 라디오를 청취 할 때 노이즈 간섭을 효과적으로 줄입니다. 파워 앰프 칩의 작용으로 사운드가 더 선명 해지고 레벨 표시기가 라디오를 완전히 듣게합니다.

제품 특징

1. 이 모듈은 DC 5V 작동 전압을 채택하여 전기를 섭취하기에 편리하며 컴퓨터 USB 전원 공급 장치 및 모바일 보조베터리 지원합니다.

2. 이 라디오는 디지털 튜닝 및 볼륨 컨트롤을 채택합니다. 라디오 방송국을 검색하고 볼륨을 조정하는 것이 더 편리합니다.

DIY 키트 배송 목록:

PCB 보드 1 pc

5MM 화려한 안개등 12 pc

10 유로 1 pc

100 유로 2 pc

1K 4 pc

10K 15 pc

6*6 * 20Key 5 pc

RDA5807 1 pc

8*8 자동 잠금 스위치 2 pc

8*8 버튼 캡 2 pc

DC005 블록 1 pc

USB에서 DC005 케이블 1 pc

4.7UF 전해 커패시터 10 pc

25V 100UF 2 pc

8P IC 소켓 1 pc

LM386 2 pc

22P 세라믹 커패시터 3 pc

104 모 놀리 식 커패시터 3 pc

16P 여성 헤더 1 pc

핀 헤더 절반 1 pc

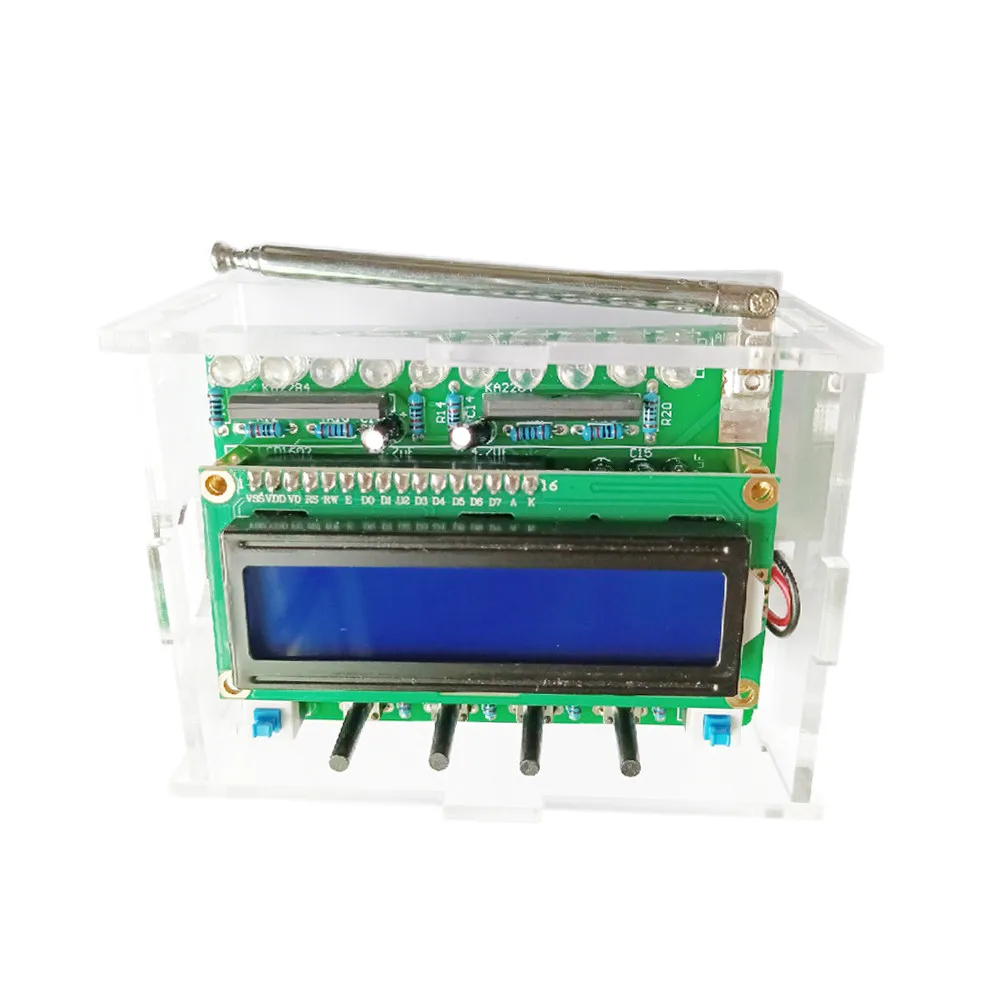

LCD1602 1 pc

40P IC 홀더 1 pc

STC89C52 1 pc

안테나 1 pc

KA2284 칩 2 pc

와이어 10CM 1 pc

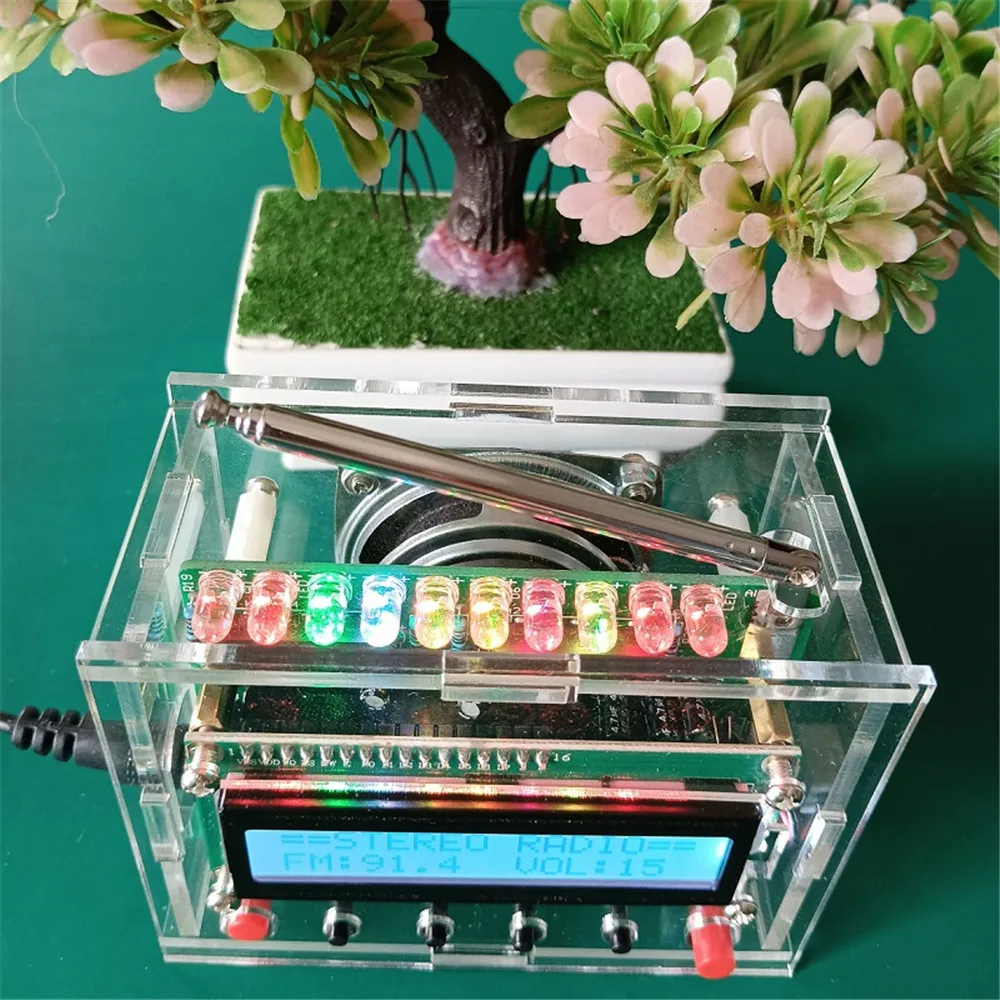

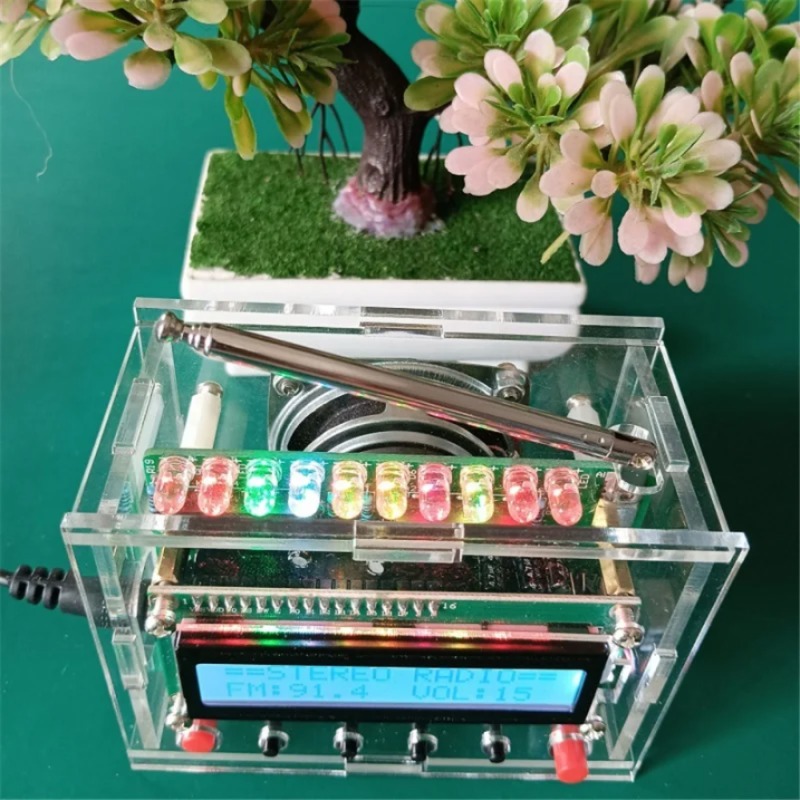

레벨 표시기 소개: 10 개의 레벨 표시기가 있습니다. 다채로운 안개등 느리게 깜박이는 LED, 볼륨에 따라 조명, 볼륨이 클수록, 더 많은 조명이 가운데에서 양쪽으로 켜지고 조명의 색상이 스스로 변경됩니다. 변화, 안개등은 더 꿈결 같고 아름답습니다.
