특징:

1. 회로는 주로 펄스 발생기와 10 진수 카운터 회로로 구성되며 작동하기 쉽습니다.

2. 펄스 발생기는 NE555 및 주변 구성 요소로 구성되며 안정적인 성능을 제공합니다.

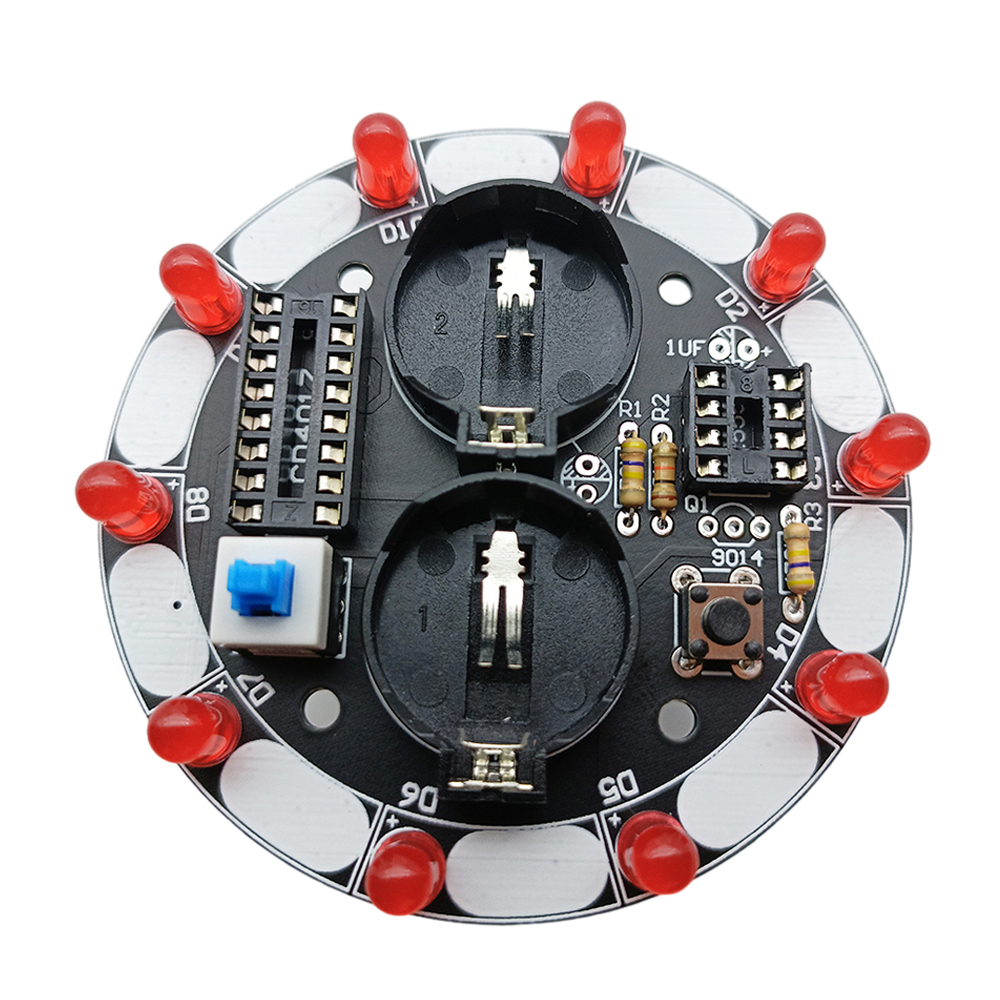

3. 이 키트는 10 개의 리드를 원으로 설정합니다. 전원 스위치를 켜고 시작 버튼을 누르면 작업을 시작할 수 있습니다.

4. 전체 공정이 채택되고, 용접 패드가 크고, 와이어가 두껍고, 구성 요소 레이아웃이 아름답습니다.

5. 이 회로는 초보자에게 특히 적합하며 강한 관심, 명백한 효과 및 생산 난이도가 낮습니다. 조립 연습, 기술 훈련 등을위한 자료입니다.

매개 변수:

색상: 블랙

전원 공급 장치 전압: 6V

배터리 모델: CR2032(배터리없이 배송)

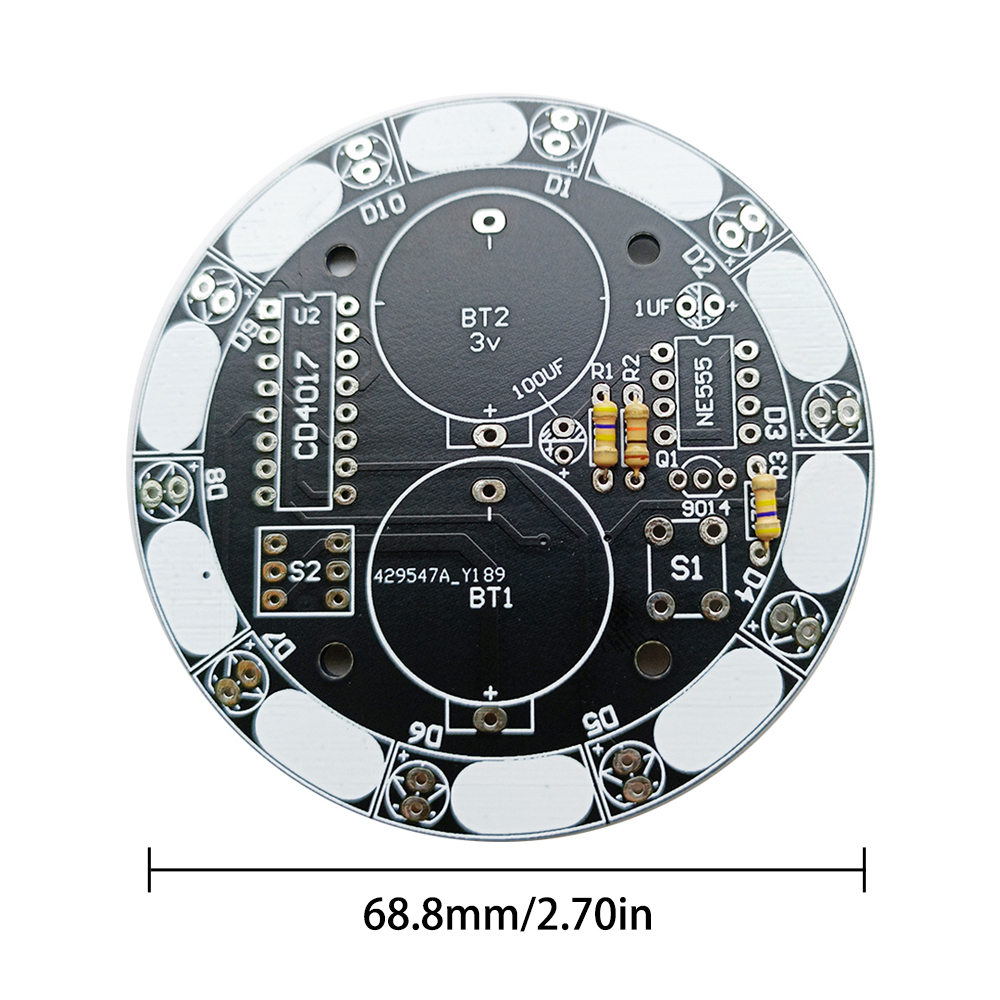

PCB 보드 크기: 68.8MM 직경

기능적 게임 플레이:

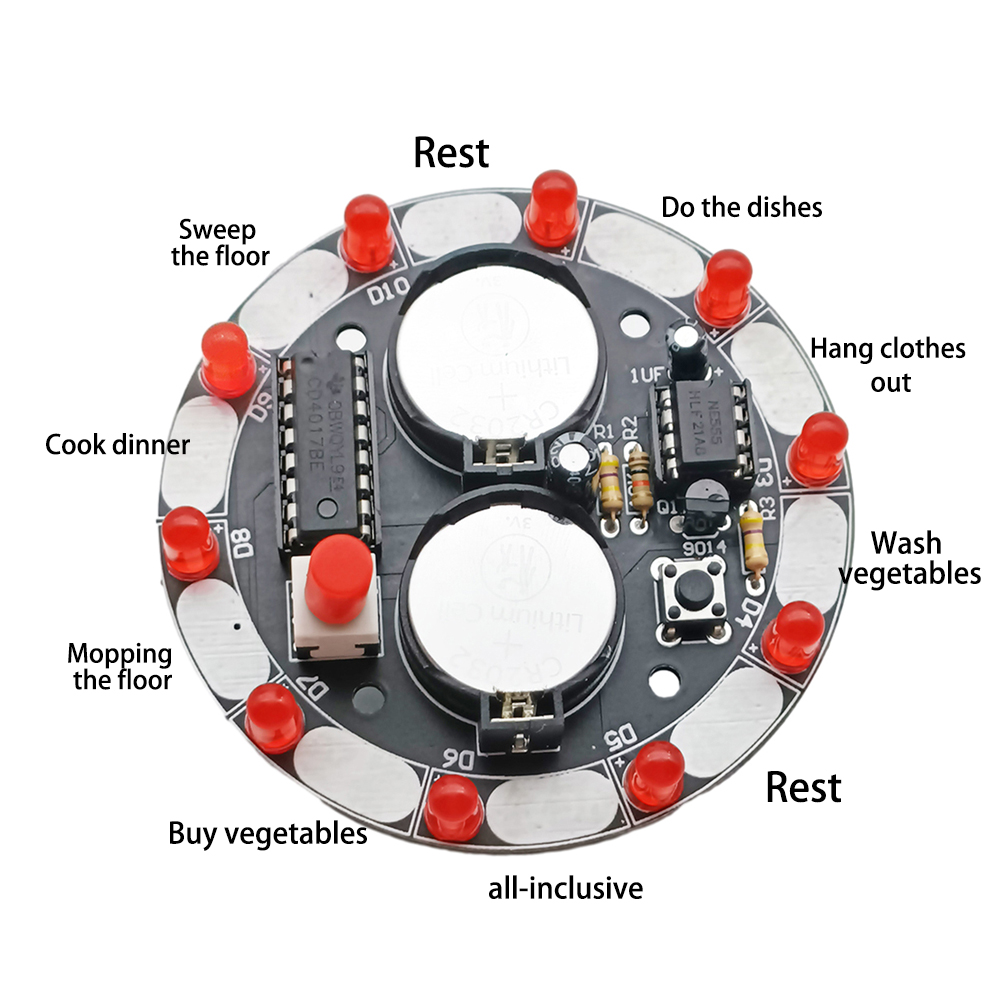

행운의 바퀴는 회전 디스크가 멈출 때 멈출 위치를 예측하는 도구입니다. 숫자 게임, 전자 주사위, 복권 기계 등으로 사용할 수도 있습니다. 전자 행운의 바퀴는 전자적으로 동일한 기능을 수행하는 것입니다. 이 키트는 10 개의 리드를 원으로 구성합니다. 전원 스위치를 켜고 시작 버튼을 누르면 각 LED가 차례로 켜집니다. 마지막으로 하나의 LED에서 멈추고 움직이지 않았습니다. 마침내 켜지는 LED가 플레이어가 예측 한 것과 같으면 "승리" 를 의미합니다.

회로 원리:

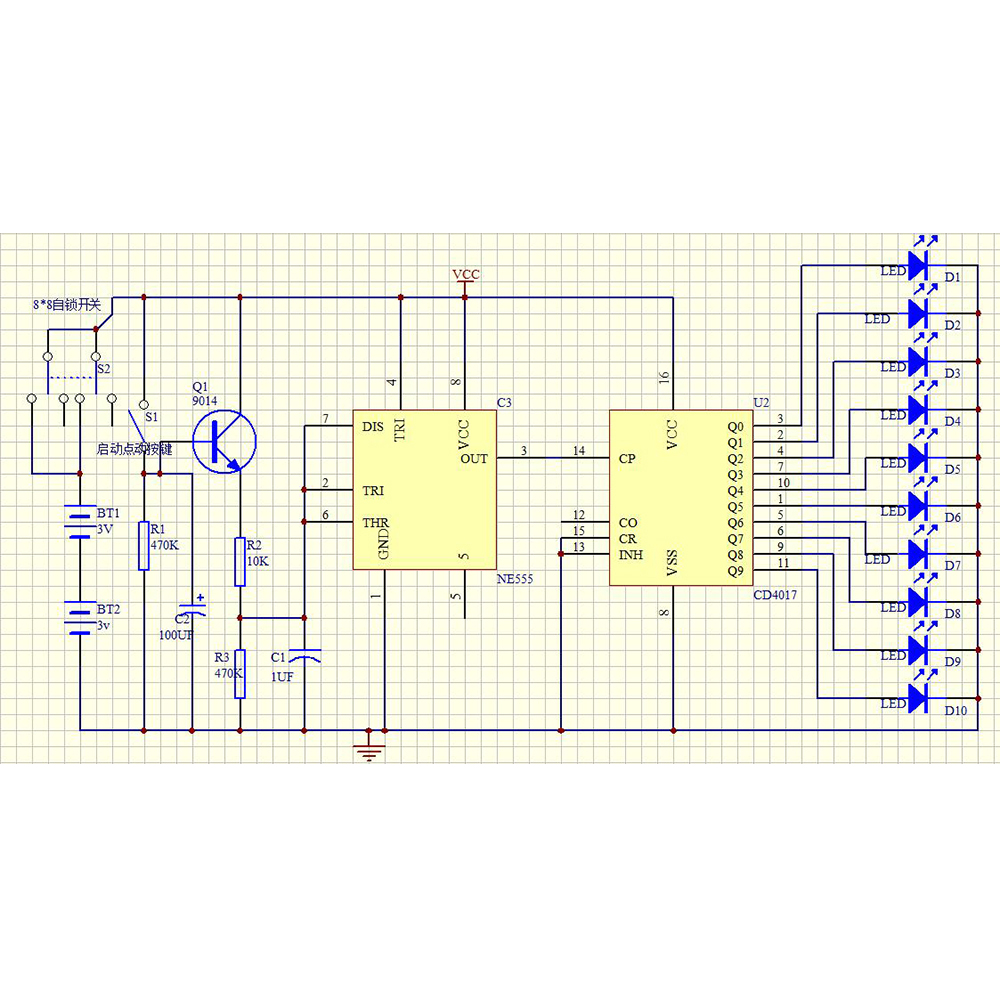

회로는 주로 펄스 발생기와 십진수 카운터 회로로 구성됩니다. 펄스 발생기는 NE555 및 주변 구성 요소로 구성되어 멀티 바이브레이터를 형성하고 키 S1 을 누르면 Q1 이 켜지고 NE555 의 3 핀 출력 펄스, CD4017 의 10 출력 단자는 차례로 10 개의 LED를 구동하기 위해 높은 레벨을 출력합니다. 키를 놓은 후 커패시터 C2 의 존재로 인해 Q1 은 C2 의 양쪽 끝에서 전압이 감소함에 따라 즉시 차단되지 않고 Q1 의 전도 프로그램이 점차 약화되고, 3 핀 출력 펄스의 주파수가 느려지고 LED 이동 주파수도 느려졌습니다. 마지막으로, C2 방전이 끝날 때. Q1 컷오프, NE555 핀 3 은 더 이상 펄스를 출력하지 않으며 LED가 움직이지 않습니다. 따라서 "복권" 프로세스가 완료됩니다. R2 는 LED 이동 속도를 결정하고 C2 는 "복권" 을 기다리는 시간을 결정합니다.

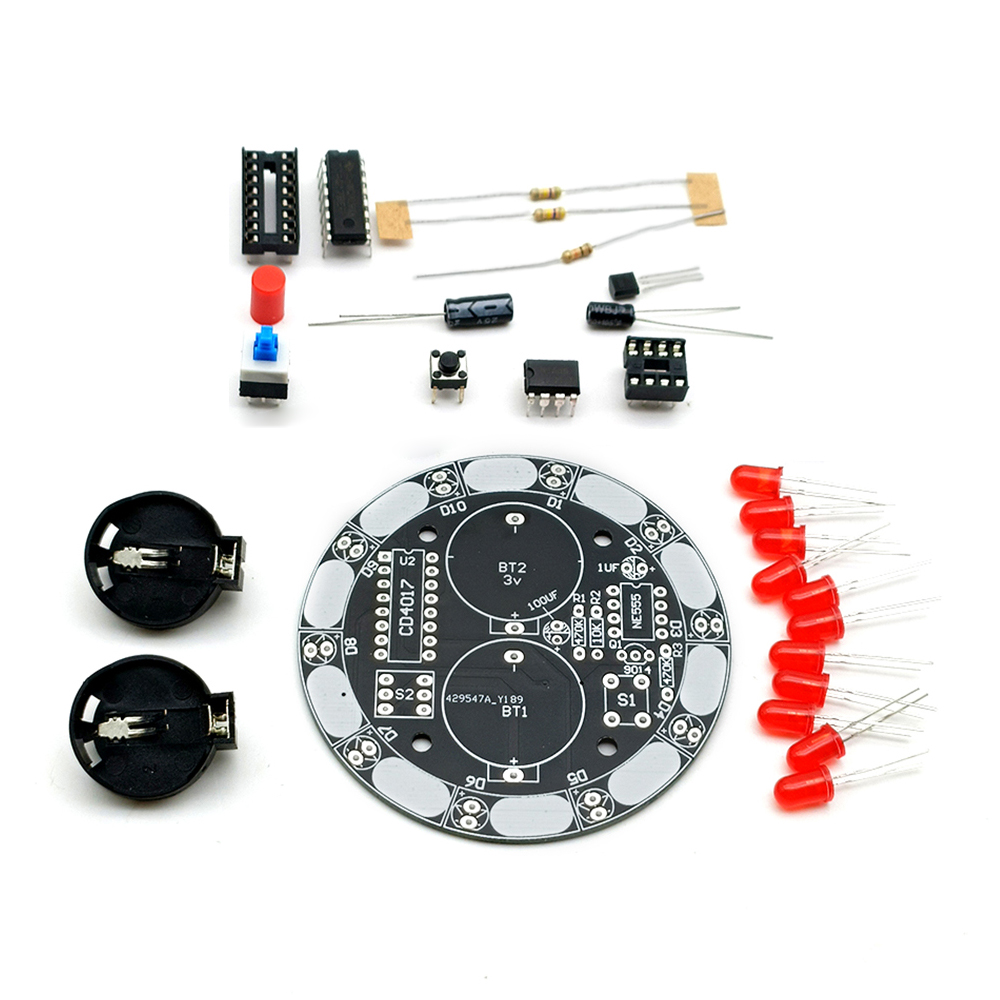

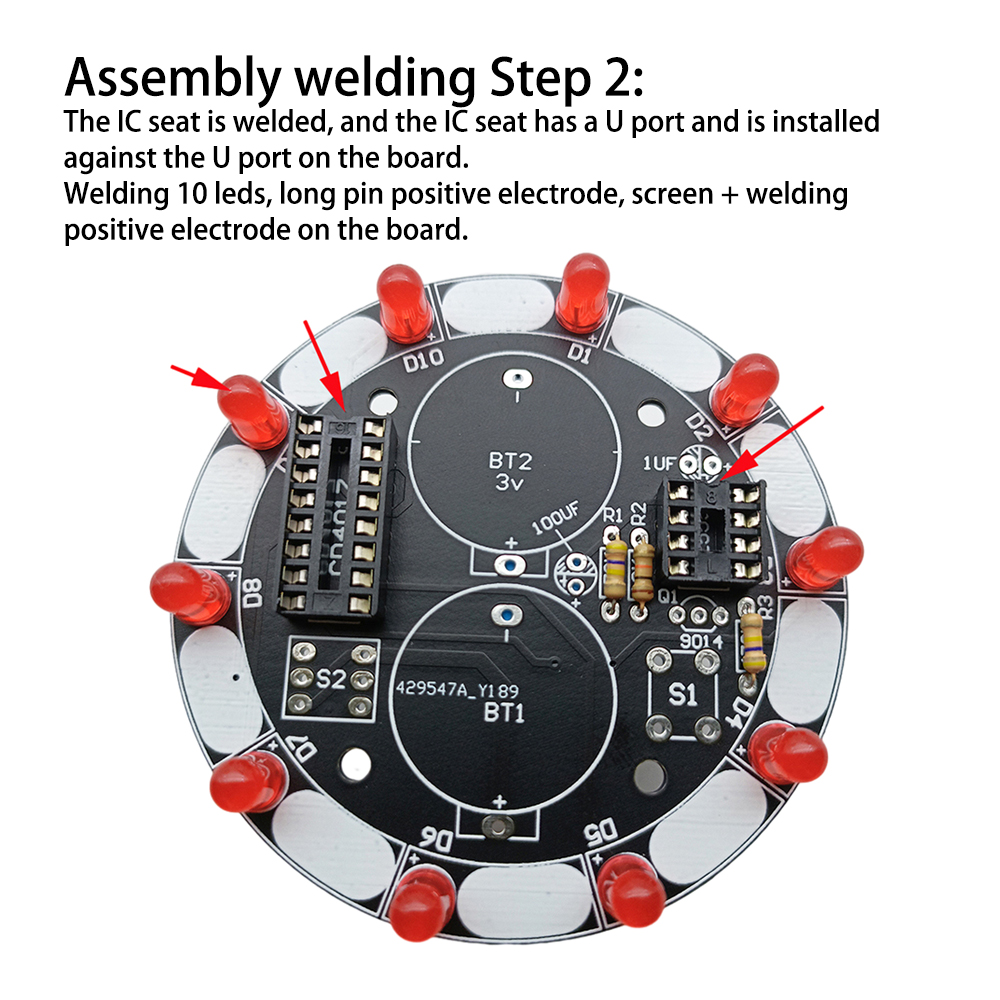

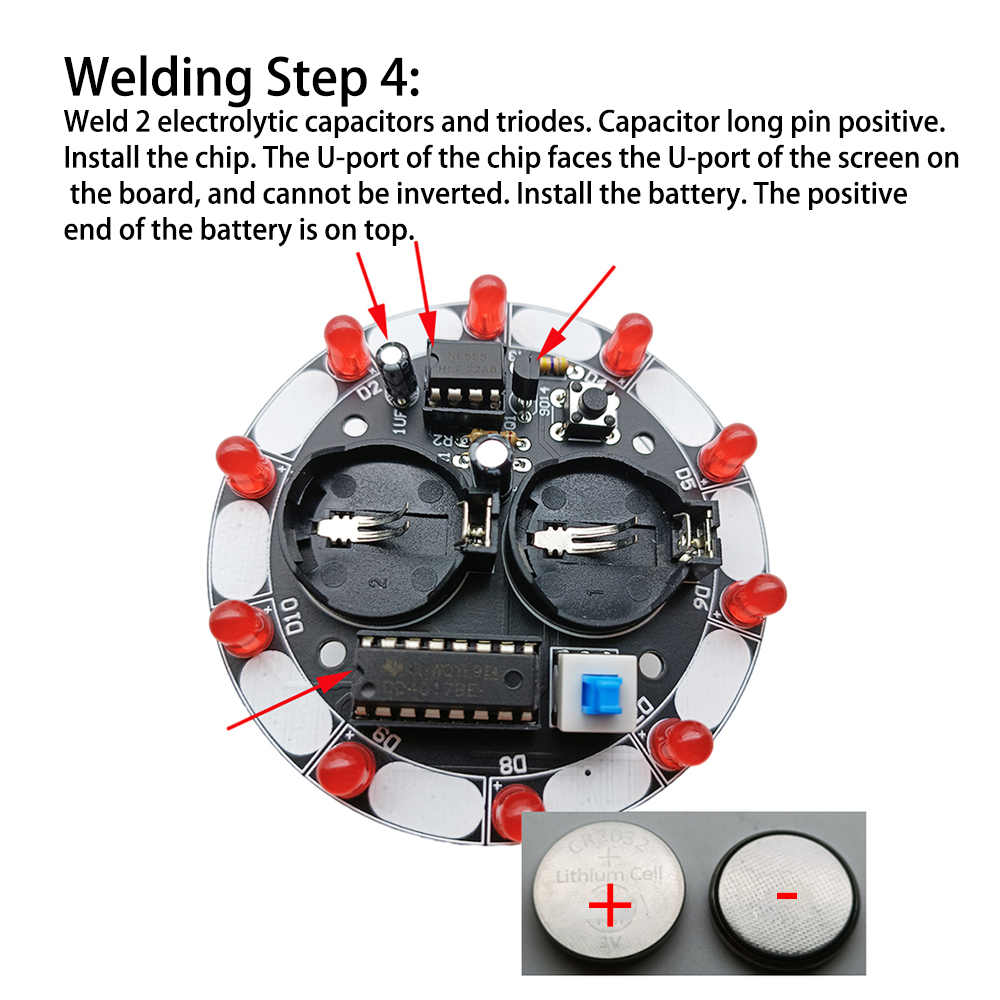

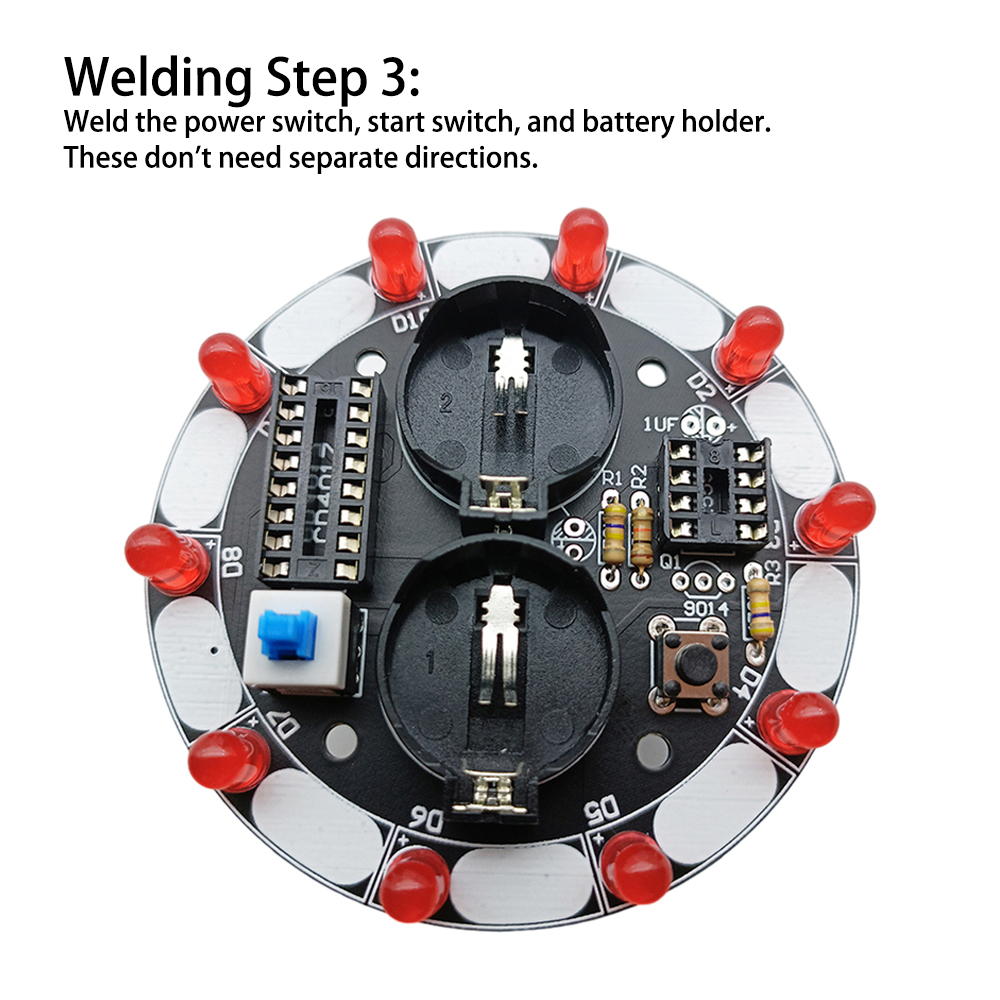

DIY 키트 포함:

PCB 보드 * 1

8*8 자동 잠금 스위치 * 1

8*8 캡 * 1

6*6*5 키 * 1

1UF 커패시터 50V * 1

100UF25V 커패시턴스 * 1

5MM LED 레드 * 11

CR2032 배터리 홀더 * 2

CR2032 배터리 * 2

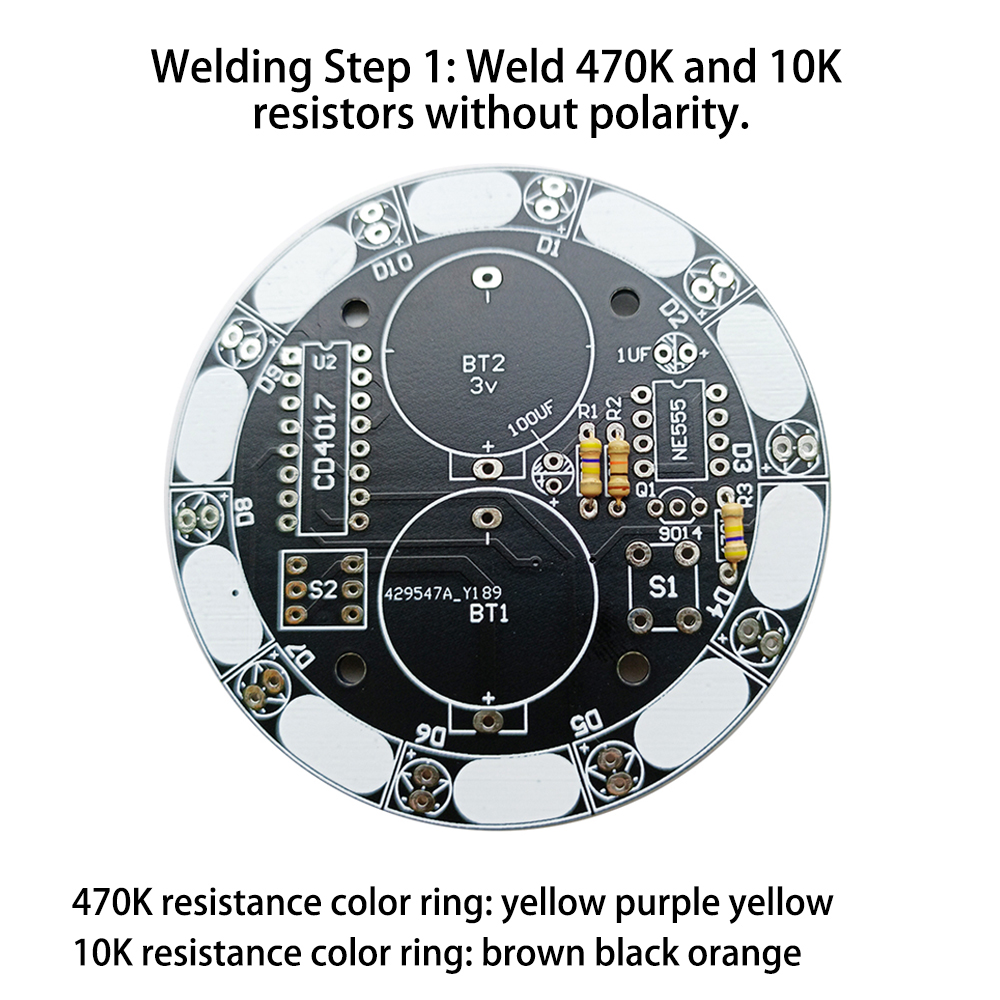

470K 저항 * 2

10K 저항 * 1

9014 트라이오드 * 1

8 핀 IC 시트 * 1

NE555 * 1

16 핀 IC 시트 * 1

CD4017 * 1
