설명.

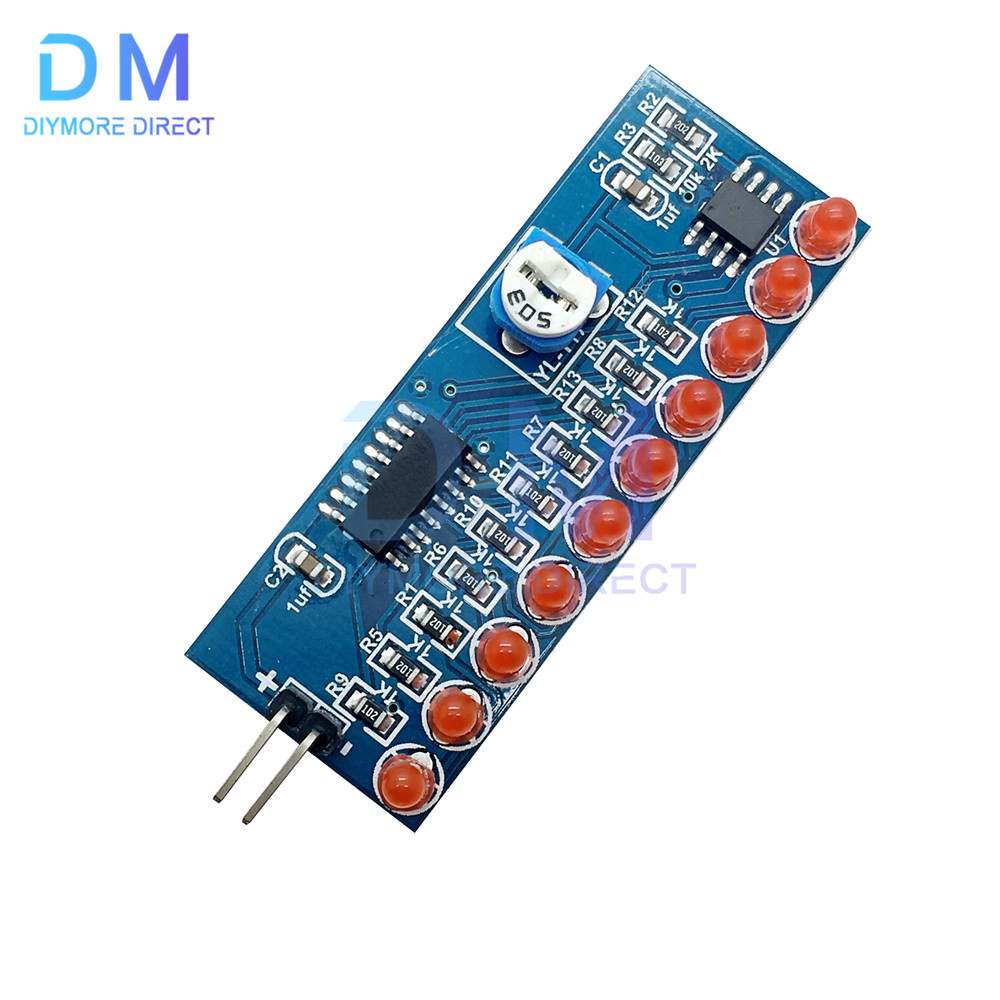

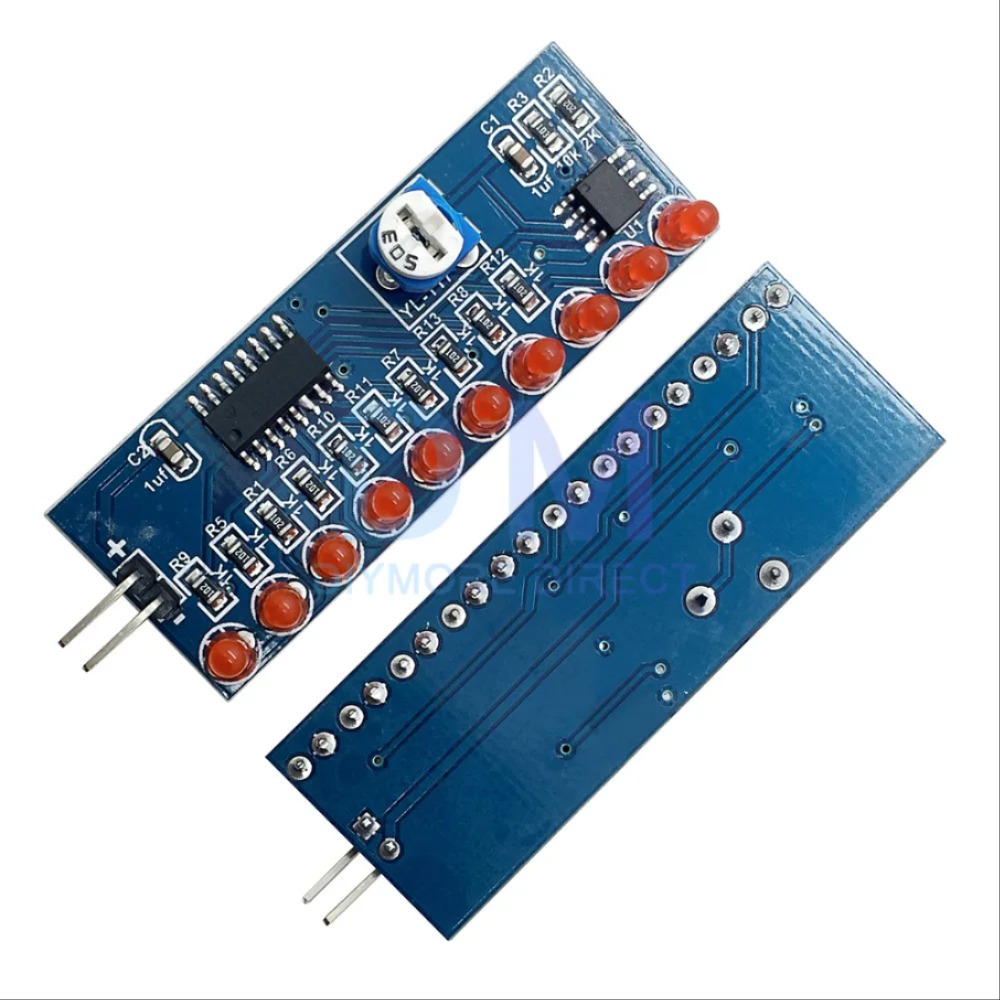

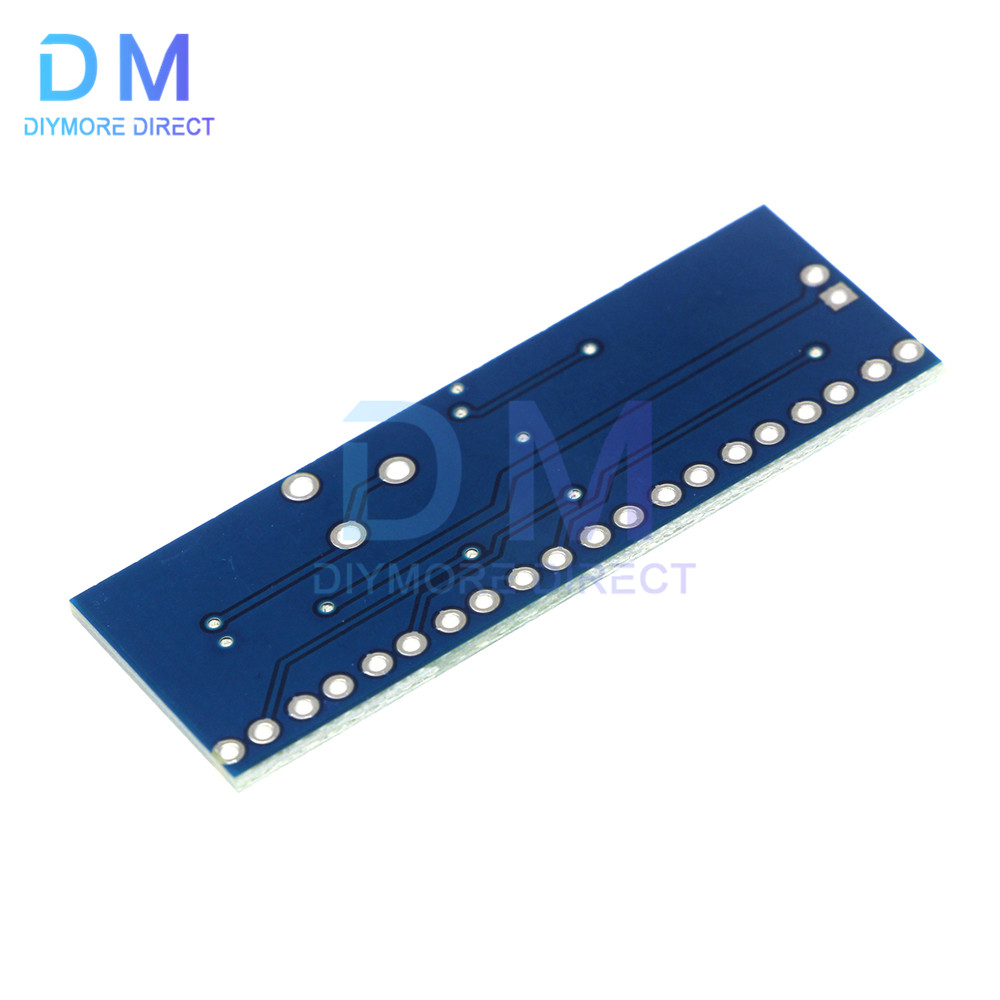

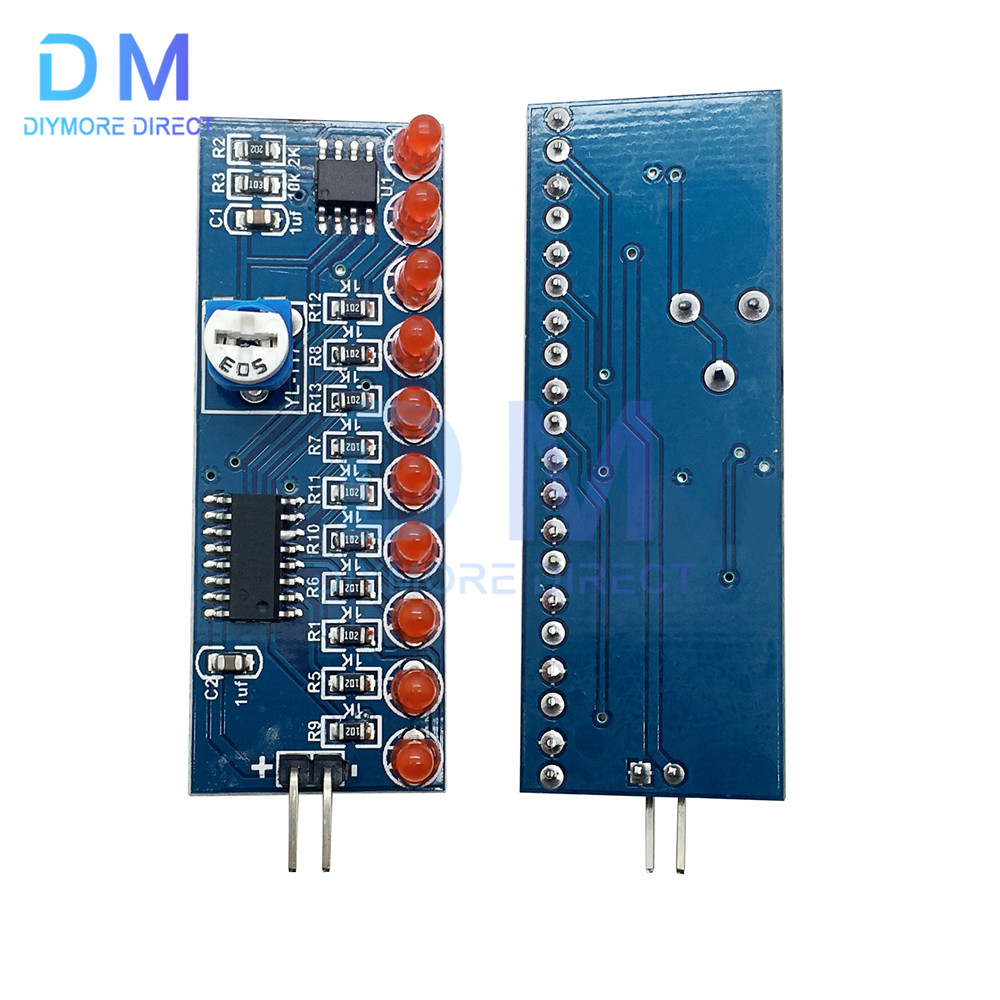

보드 크기. 53mm * 19mm

공급 전압: 2.5 - 14 .5 V

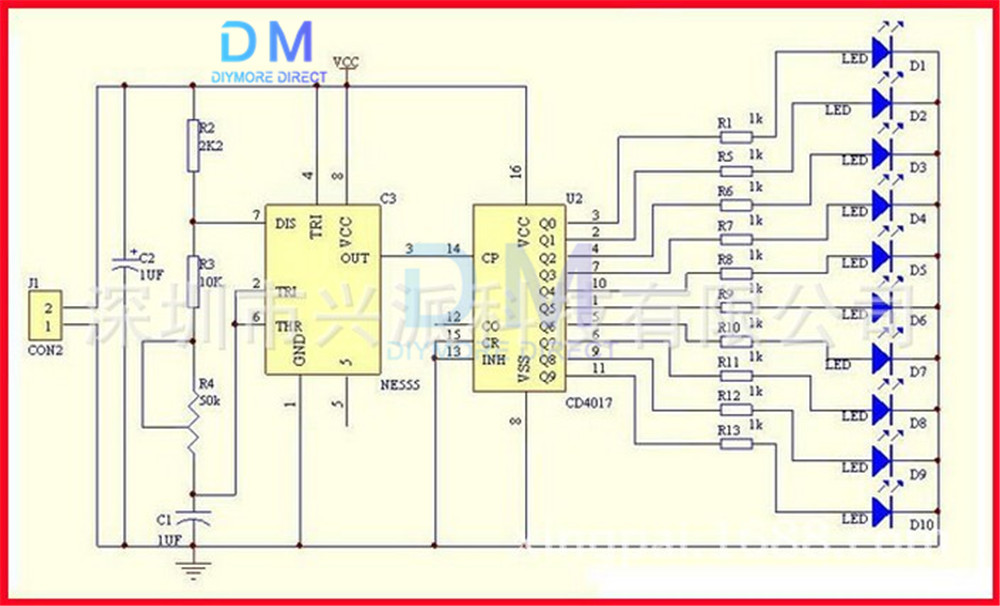

패키지는 주로 십진수 계산 회로 및 클럭 생성 회로, R2, R3, R4 충전 커패시터 C1 을 통한 자체 여기 NE555 다중 고조파 발진기 전원 공급 장치의 코어에서, c1 시작시 충전, NE555 핀 2 은 여전히 낮으므로 출력 핀 3 을 통해 R2, R3, R4 전원 공급 장치가 높고, 전압 C1 을 2/3, 출력 핀 3 이 높습니다. 내부 방전의 경우 NE555, R4, R3 의 경우 커패시터 C1, C1 의 양쪽 끝의 전압이 공급 전압의 1/3 미만이 될 때까지 핀 7 방전의 경우 NE555, NE555 및 핀 3 레벨이 낮음에서 높음까지.

C1 을 충전하고 사이클 진동이 다시 형성됩니다.

충전 시간: 0.695 (R2 + R3 + R4) C1.

방전 시간: 0.695 (R4 + R3) C1, R4 는 발진기의 출력 주파수를 제어하기 위해 조정할 수 있습니다, 발진 클럭 신호 지속적으로 적용 NE555 CD4017 핀 14, 출력 단자 10 및 CD4017 10 LED 연결, 출력 단자 (10) 는 CD4017 에 의해 생성된 클럭 신호가 높은 레벨로 적용되도록 D1-D10, 차례로 점등하여 수광 효과를 형성한다.

R4 흐름을 조정하여 LED를 조정할 수 있습니다
