특징:

1. 고품질 파워 앰프 칩 채택, 모델: TDA7294

2. 제품은 고품질 재료로 만들어졌으며 수명이 길다.

3. 제품이 흩어져 있고 스스로 조립해야하므로 DIY 애호가에게 매우 적합합니다.

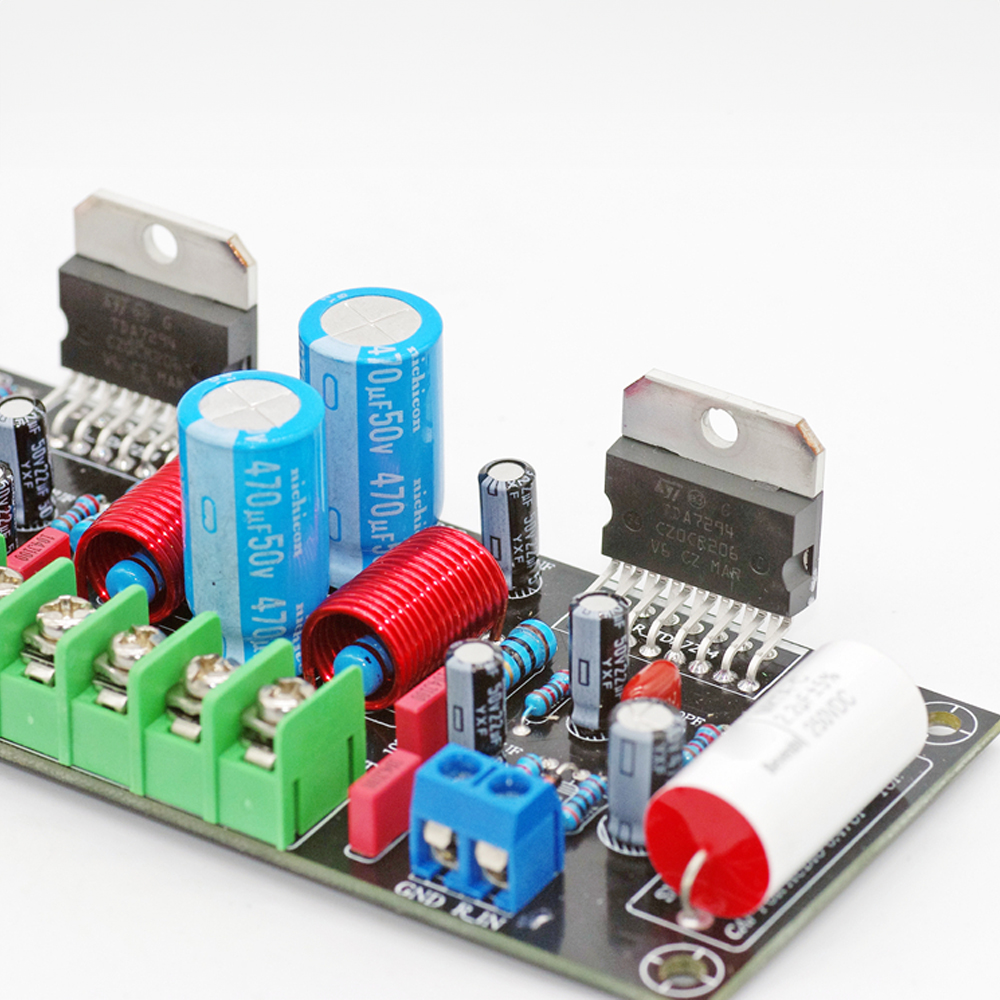

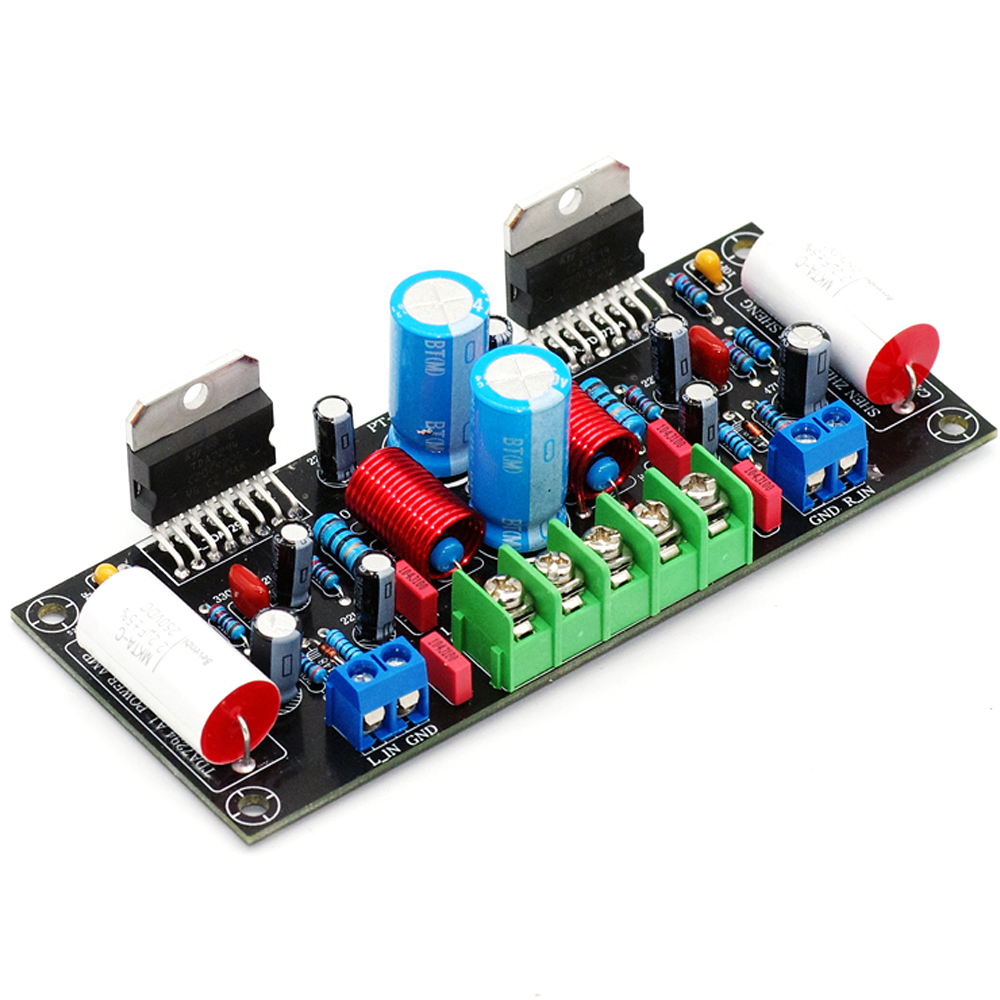

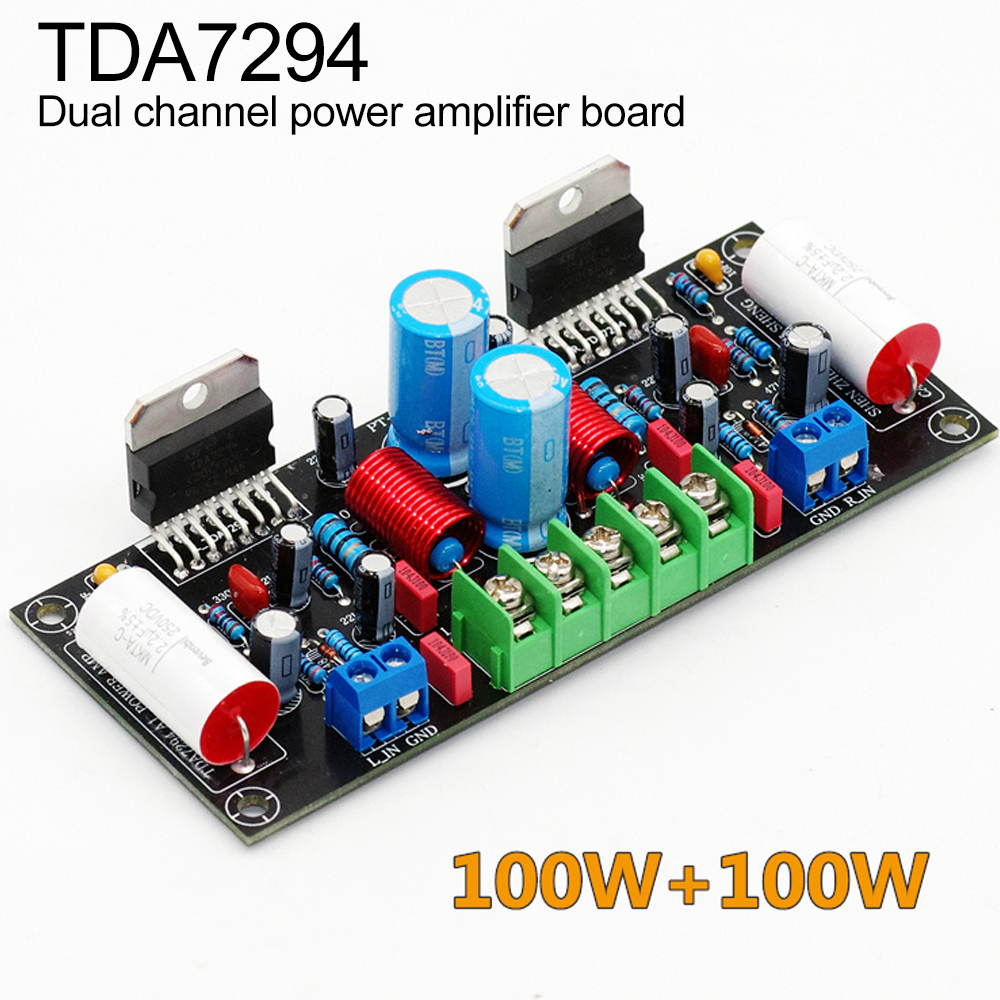

4. 이것은 충실도 듀얼 채널 파워 앰프 보드입니다

5.200W 전원 제품 매우 안정적인 성능

제품 매개 변수:

1. 오디오 신호 입력: 듀얼 채널 오디오 신호 입력;

2. 오디오 출력: 듀얼 채널 100W + 100W 오디오 출력;

3. 회로 원리: 2 TDA7294 앰프 출력;

4. 작동 전압: DC 24-40V

5. 입력 임피던스: 22K OHM 출력 임피던스: 4-8OHM

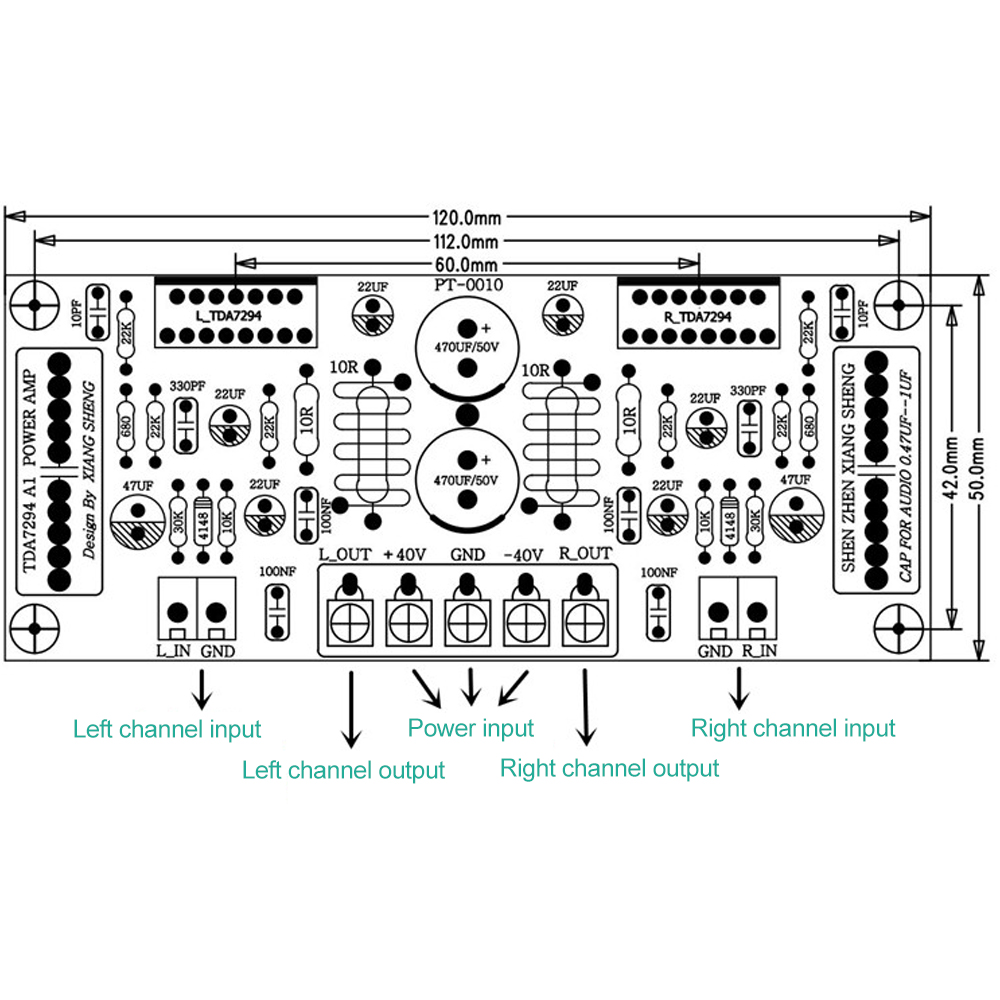

6.PCB 사양: FR4 50X120X1.6MM

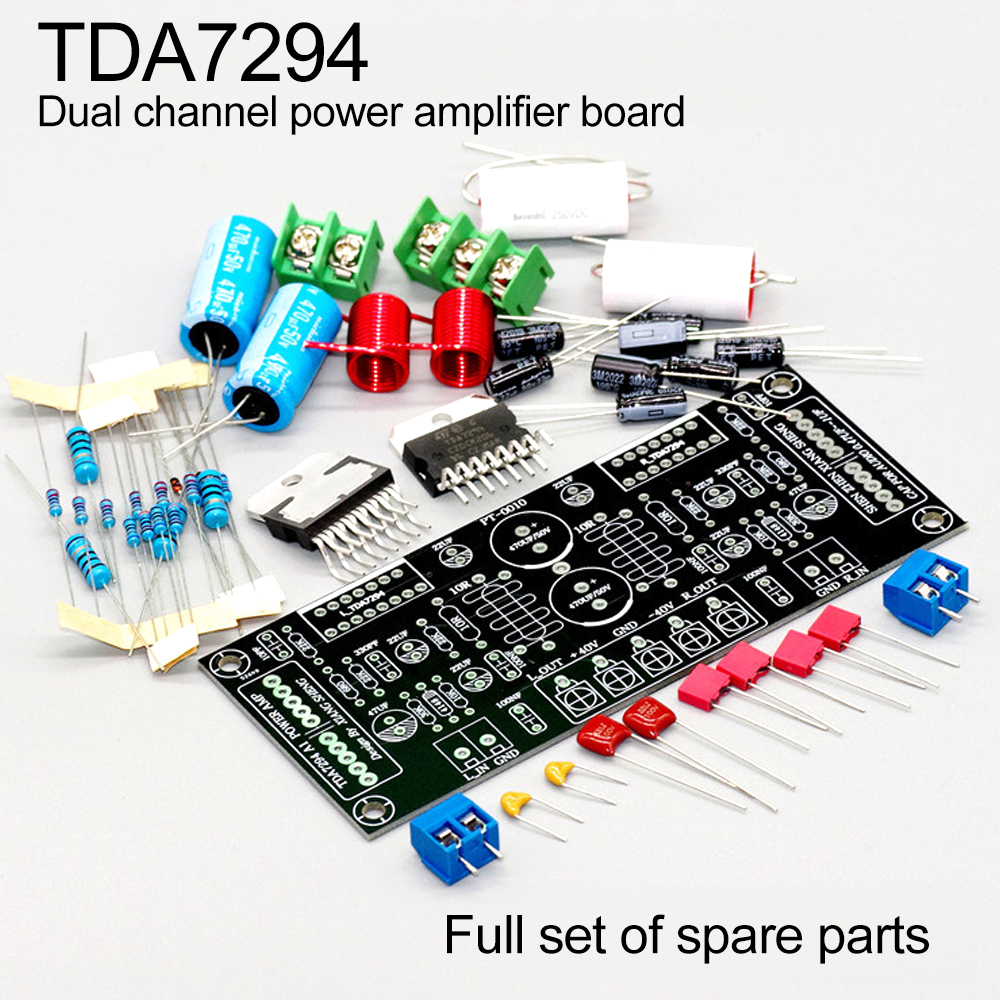

TDA7294 듀얼 채널 파워 앰프 보드 재질 테이블:

수입 된 원래 전력 증폭기 IC TDA7294:2 PCS

1/4W 저항 22K: 6 PCS

1/4w 저항 680:2 PCS

1/4W 저항 10K: 2 PCS

1/4W 저항 30K: 2 PCS

1W 저항 10R: 2PCS

2W 저항 10R: 2PCS

다이오드 1N4148:2 PCS

필름 커패시턴스 100NF: 4PCS

박막 커패시턴스 10PF: 2PCS

전해 커패시터 22UF: 6PCS

전해 커패시터 47UF: 2PCS

필름 커패시턴스 2.2UF: 2PCS (축방향 커플링 커패시턴스)

인덕턴스 5UH: 2PCS

7.62 소켓, 1 및 2 위치 각각에 대한 3 PCS

5.0 소켓: 2PCS

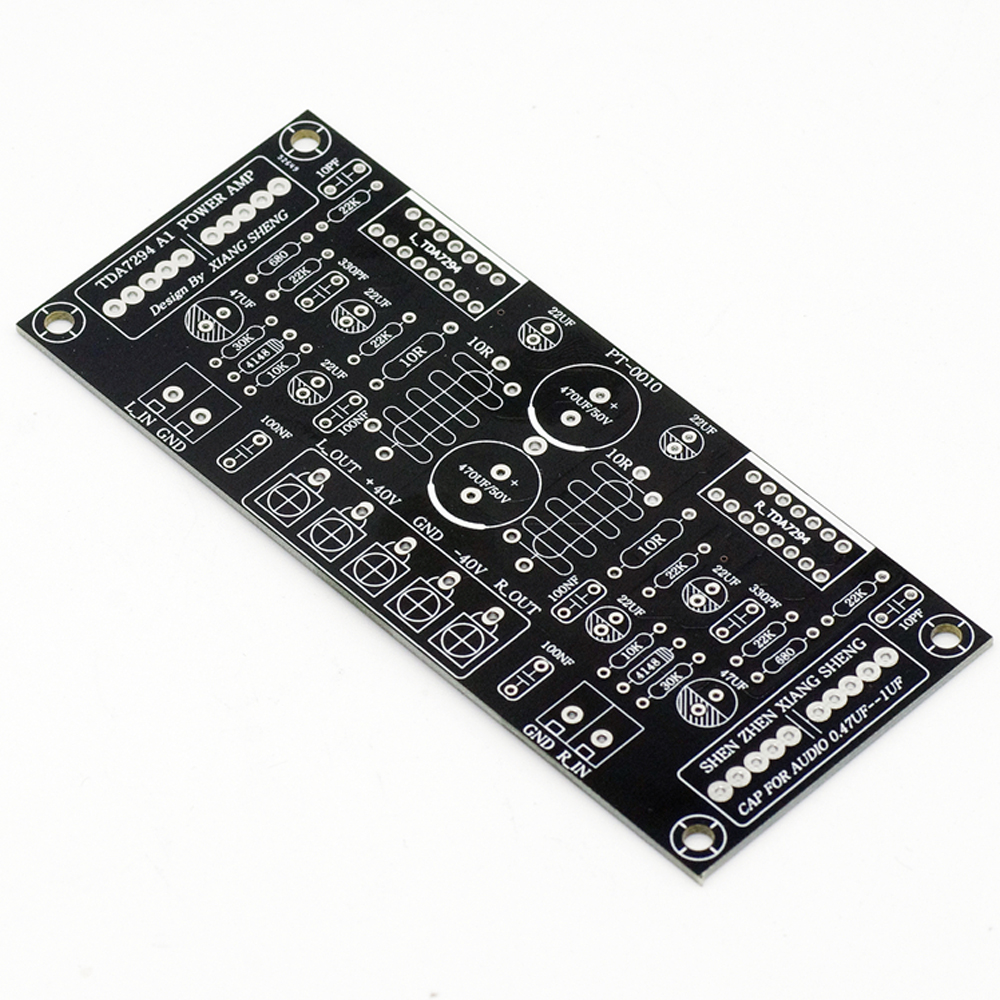

회로 기판 양면 FR4 50X120X1.6MM: 1PCS

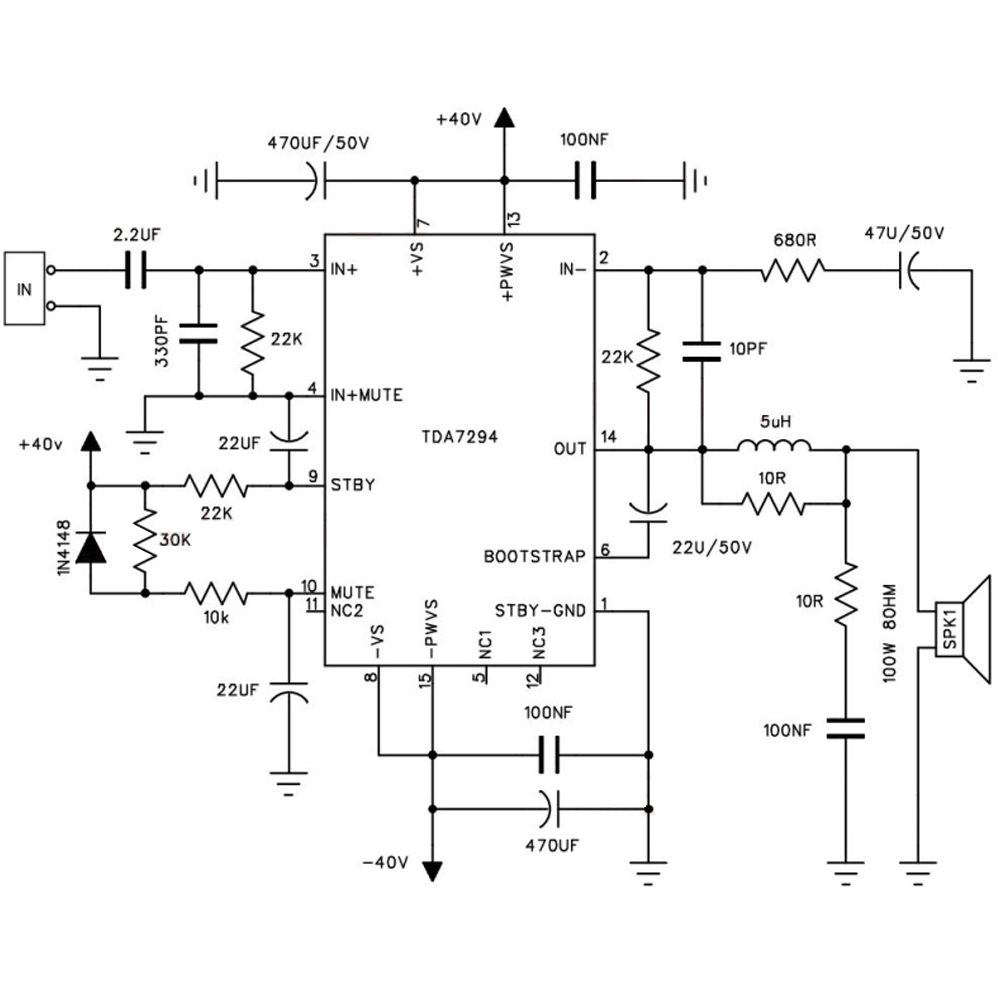

회로 원리 소개:

듀얼 채널 TDA7294 앰프 디자인, 좌우 채널 대칭 디자인, 원 포인트 접지, 전류 사운드 없음, 노이즈 없음, 출력 이중 100W, 회로가 부분적으로 개선되었습니다.

1. 330P 커패시터는 입력 포트에 병렬로 연결됩니다. 이 연습에는 두 가지 장점이 있습니다. 첫째, R1 로 로우 패스를 형성하고 불필요한 잔여 UHF를 걸러 내고 사운드를 부드럽게 만들고 앰프의 부담을 줄일 수 있습니다. 둘째, 회로 자체 여기가 제거 될 수 있습니다.

2. 10PF 커패시터가 피드백 저항에 연결되어 사운드를보다 투명하게 만듭니다.

3. 벨 네트워크 및 출력 인덕턴스와 같이 고주파 자체 여기를 방지하고 출력을 보상합니다.

위의 변경 사항은 많은 회로에 비해 우수한 전원 공급 장치로 기본적으로 7294 성능, 음의 전압 피드백, 안정적인 성능의 99% 이상을 재생할 수 있으며 다른 피드백 커패시터를 대체 할 수 있습니다. 밀에 적합한 다른 팀볼을 변조 할 수 있습니다.

패키지 포함:

패키지 1: DIY 키트 X1

패키지 2: 완성 된 모듈 X1
