설명:



1. 품질이 보장 된 고품질 재료 사용



2. 단일 칩 마이크로 컴퓨터의 초음파 거리 측정 장비는 단일 칩 마이크로 컴퓨터 + HC-SR04 초음파 센서 + Nixie 튜브 + 버튼 + 버저로 설계되었습니다



3. 알람 거리를 설정할 수 있습니다. 설정 버튼을 누른 후 플러스 또는 마이너스 키를 눌러 알람 거리를 수정할 수 있으며 정전 후 절약 기능이 있습니다



측정 된 거리가 설정된 거리보다 작 으면 버저가 알람을 울립니다.



5. 이 디자인의 특징: 넓은 측정 범위, 안정성 및 매우 편리한 작동. 전원을 켤 때 사용할 수 있습니다





매개 변수:



키 설명: 왼쪽의 첫 번째 키부터 시작하여-키, + 키 및 설정 키



마이크로 컨트롤러 모델: STC89C52



모듈 측정 범위: 5cm -- 4m



이 디자인은 자동차의 역 레이더로 사용할 수 있습니다



입력 전압: DC4.5-5.5V

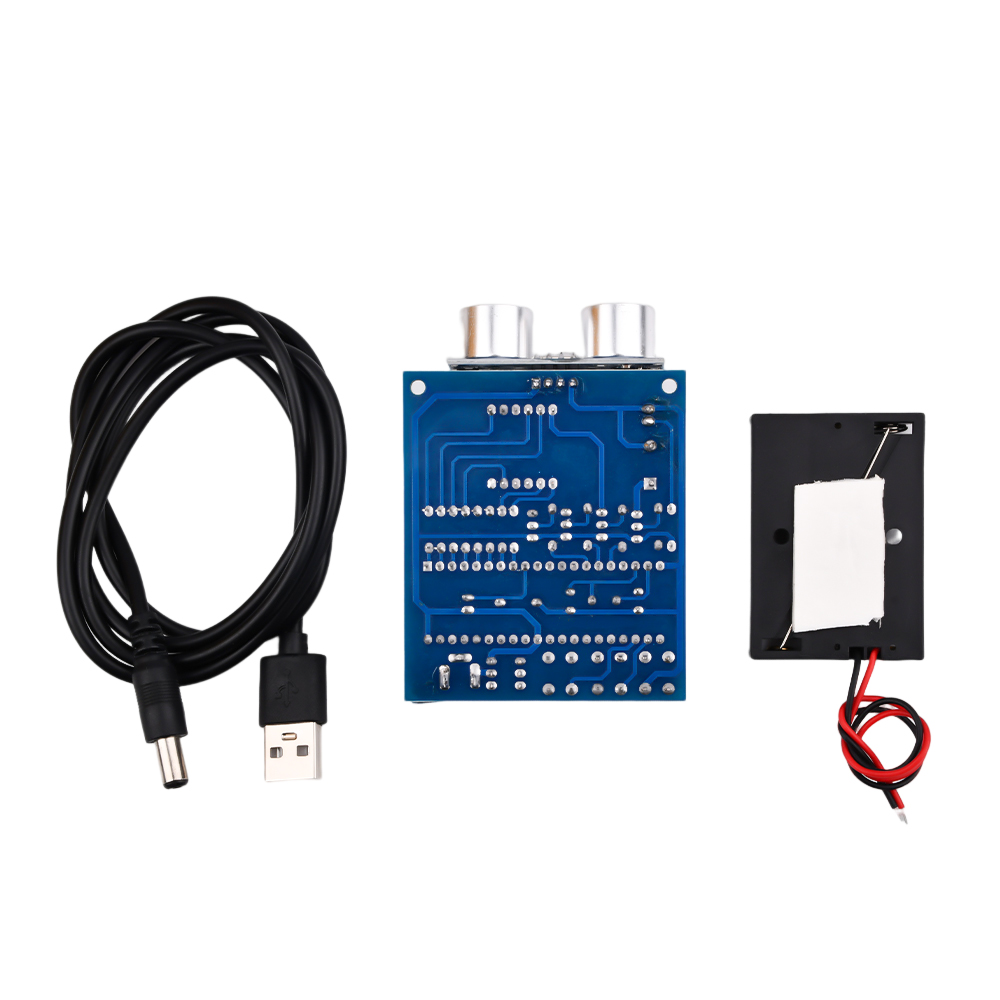

1. 양면 배선, 주석이 뿌려지고 주석 공정이 증가한 솔더 패드는 여러 번 반복되는 분해 및 납땜을 견딜 수 있으며 떨어지기 쉽지 않습니다.



2. 자체 굽힘 (비 수동 조건으로 인한 굽힘 참조) 을 받기가 쉽지 않으며 시간이 지남에 따라 열악한 보드가 구부러지고 환경 변화가 발생합니다.



3. 보다 안정적이고 안정적인 임피던스;





참고:

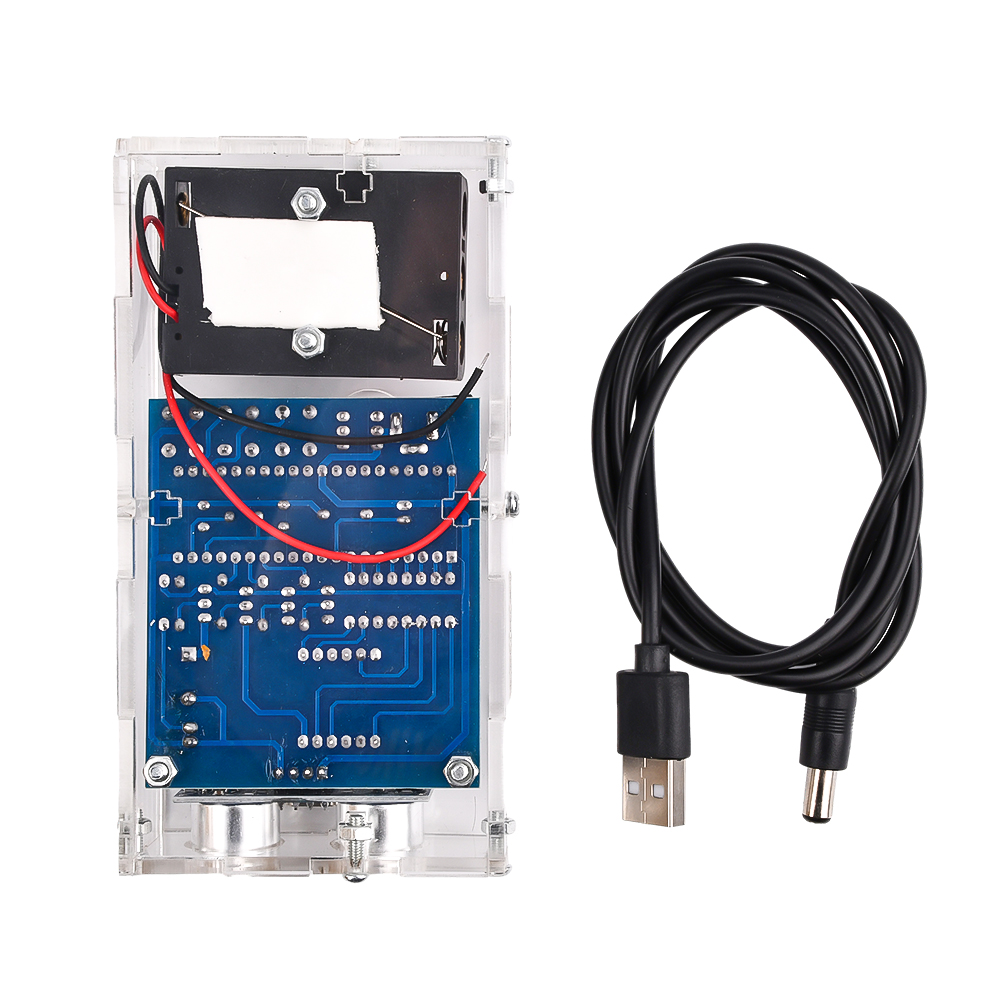

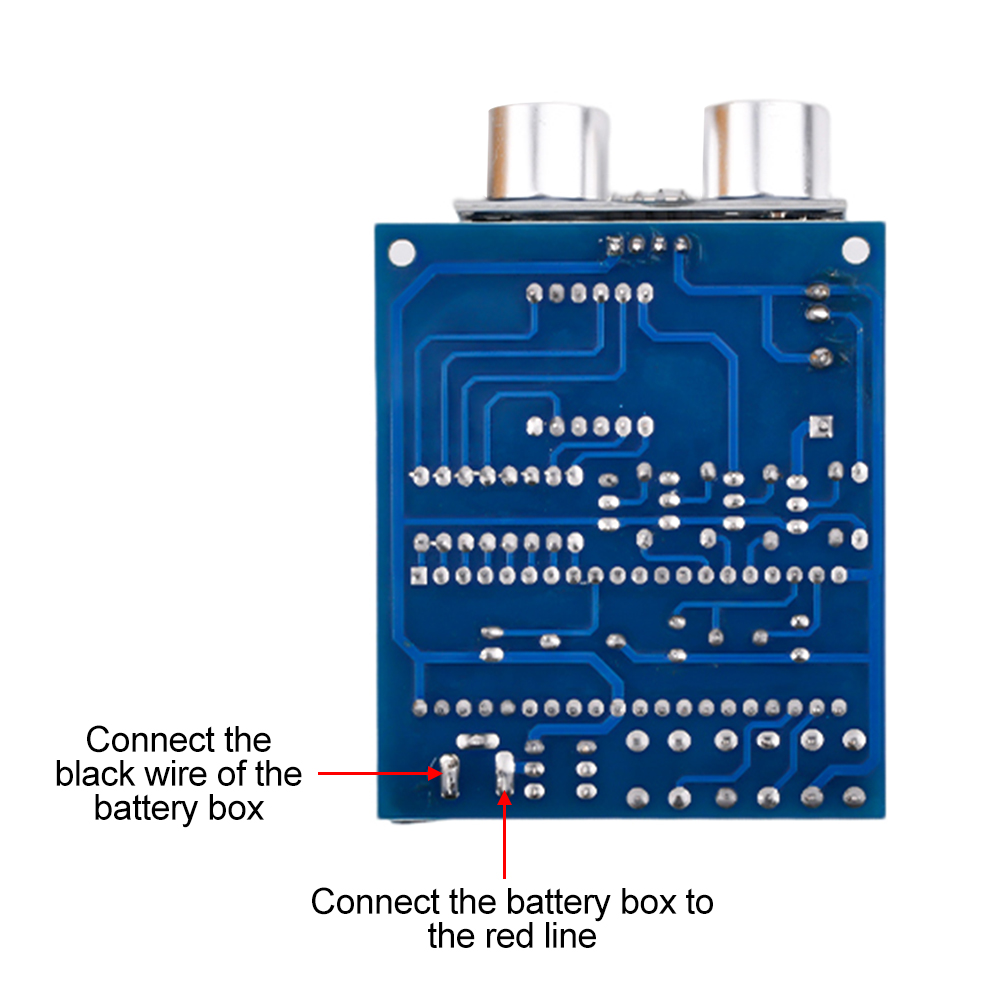

전원 공급 장치 디자인은 USB 포트가 없기 때문에 USB에서 DC005 전원 공급 장치를 채택합니다. 전원 공급 장치의 편의를 위해 자체 필요에 따라 납땜 할 수있는 3 섹션 배터리 상자를 제공합니다.

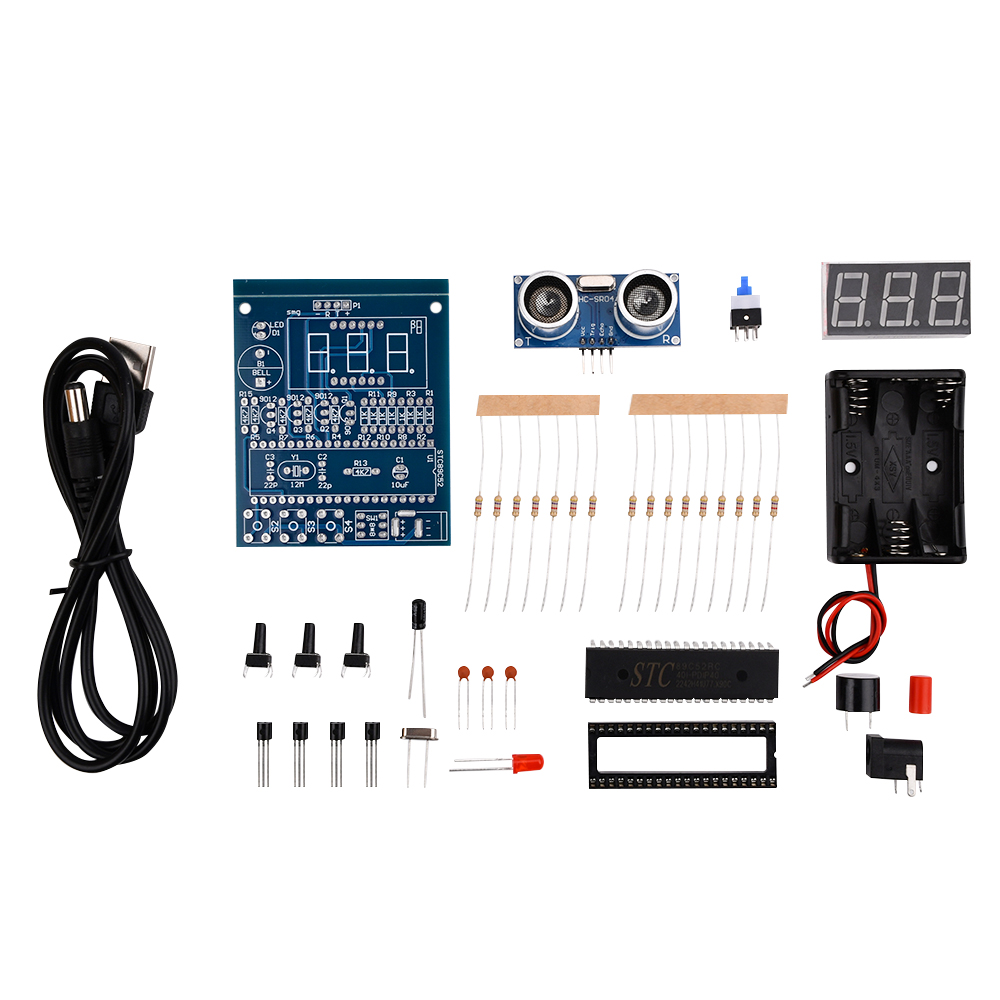

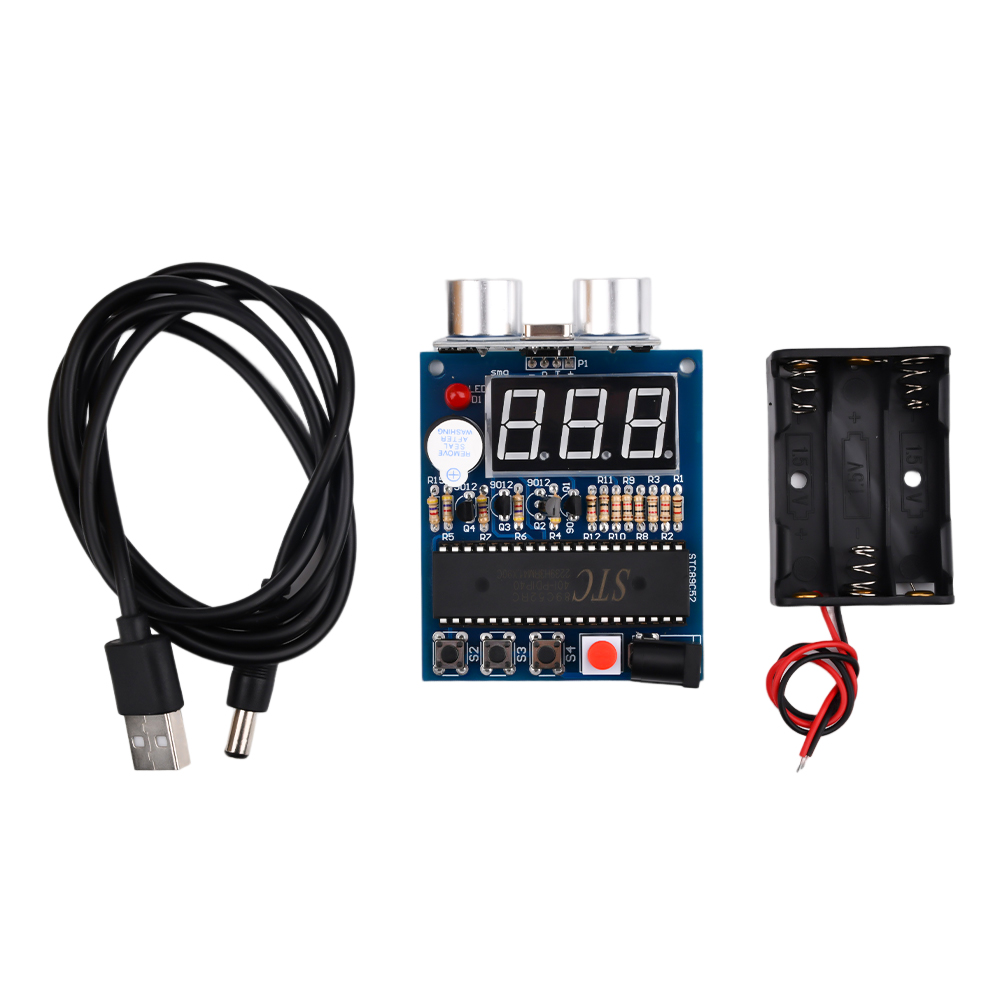

DIY 키트:

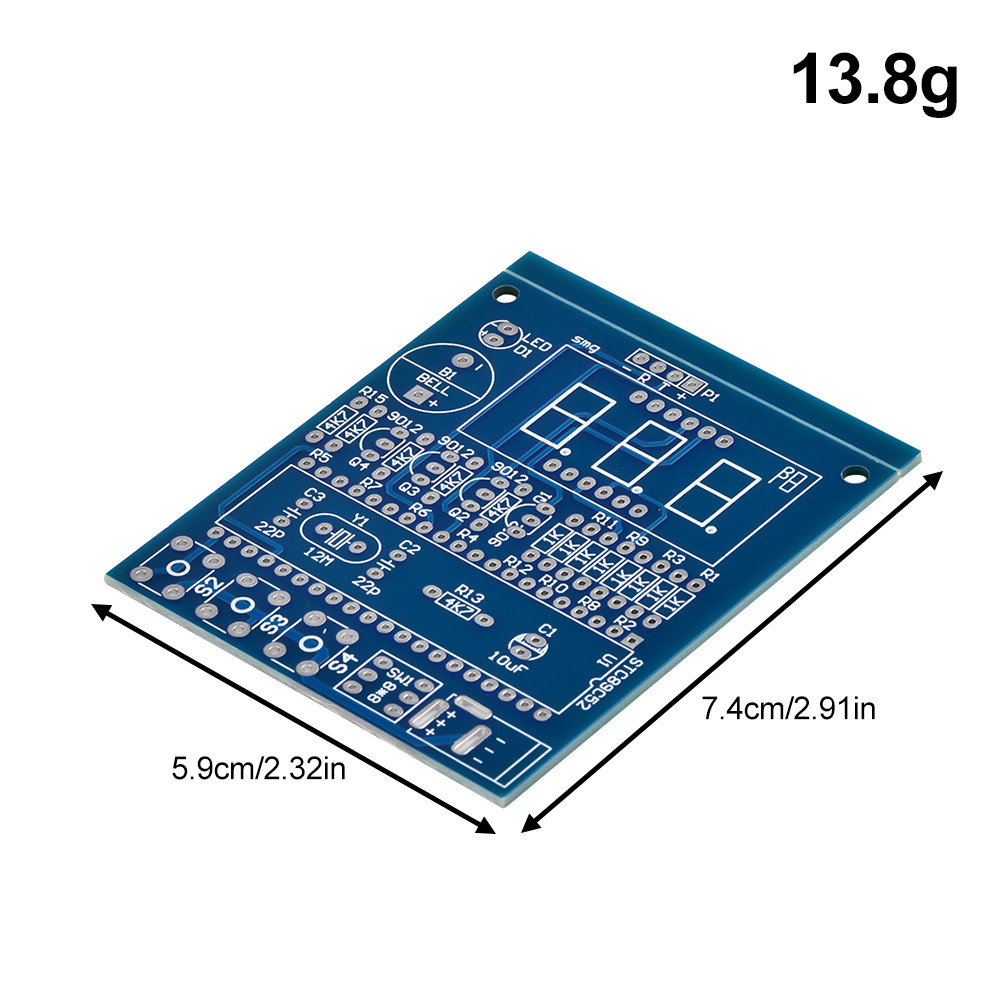

PCB 보드 * 1



HC-SR04 초음파 조정 모듈 * 1



0.56 "3 자리 공양 닉시 튜브 * 1



40P IC 소켓 * 1



STC89C52 (구운 프로그램) * 1



DC005 좌석 * 1



USB에서 DC005 전원 코드 * 1



No. 7 3 셀 배터리 박스 * 1



5V 활성 버저 * 1



5MM 적색 LED * 1



8*8 자동 잠금 스위치 * 1



8*8 자동 잠금 스위치 캡 * 1



6*6*12 버튼 * 3



1K 저항 * 9



4.7K 저항 * 7



9012 트랜지스터 * 4



22P 세라믹 커패시터 * 3



12M 결정 발진기 * 1



10UF 전해 커패시터 * 1

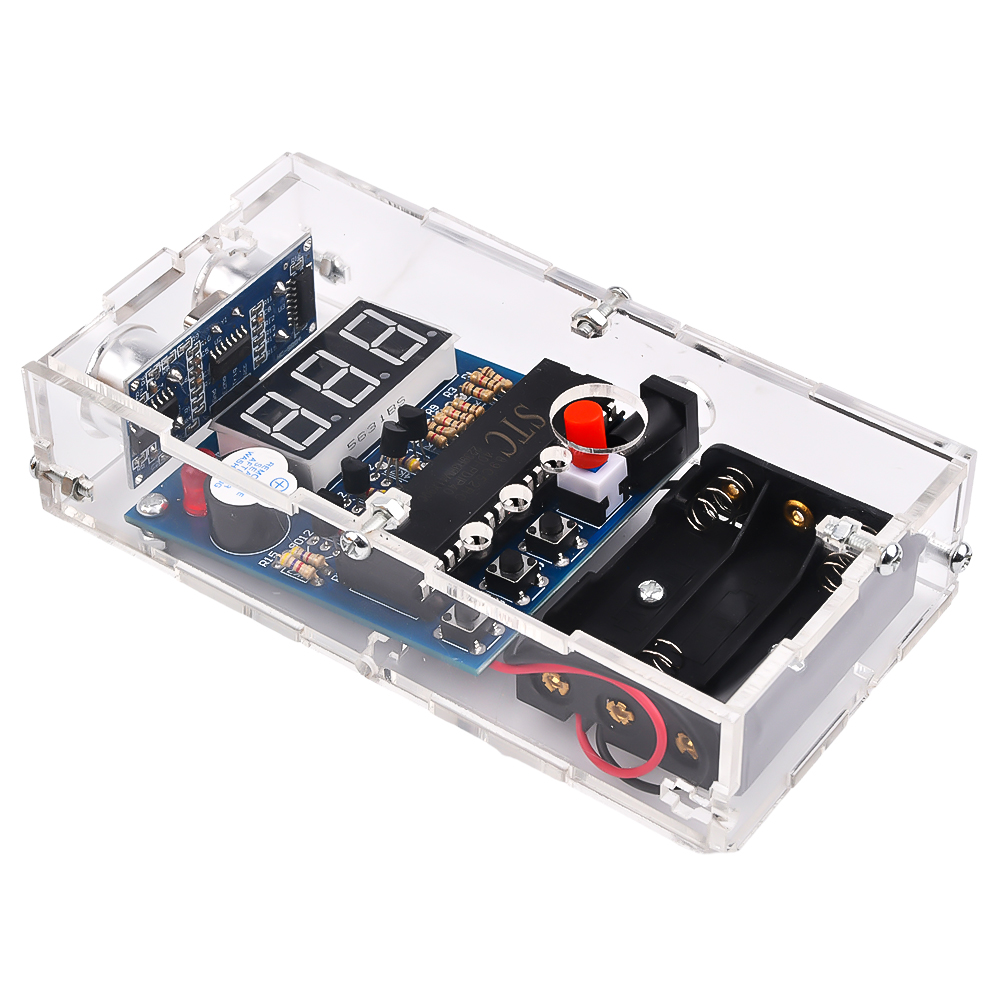

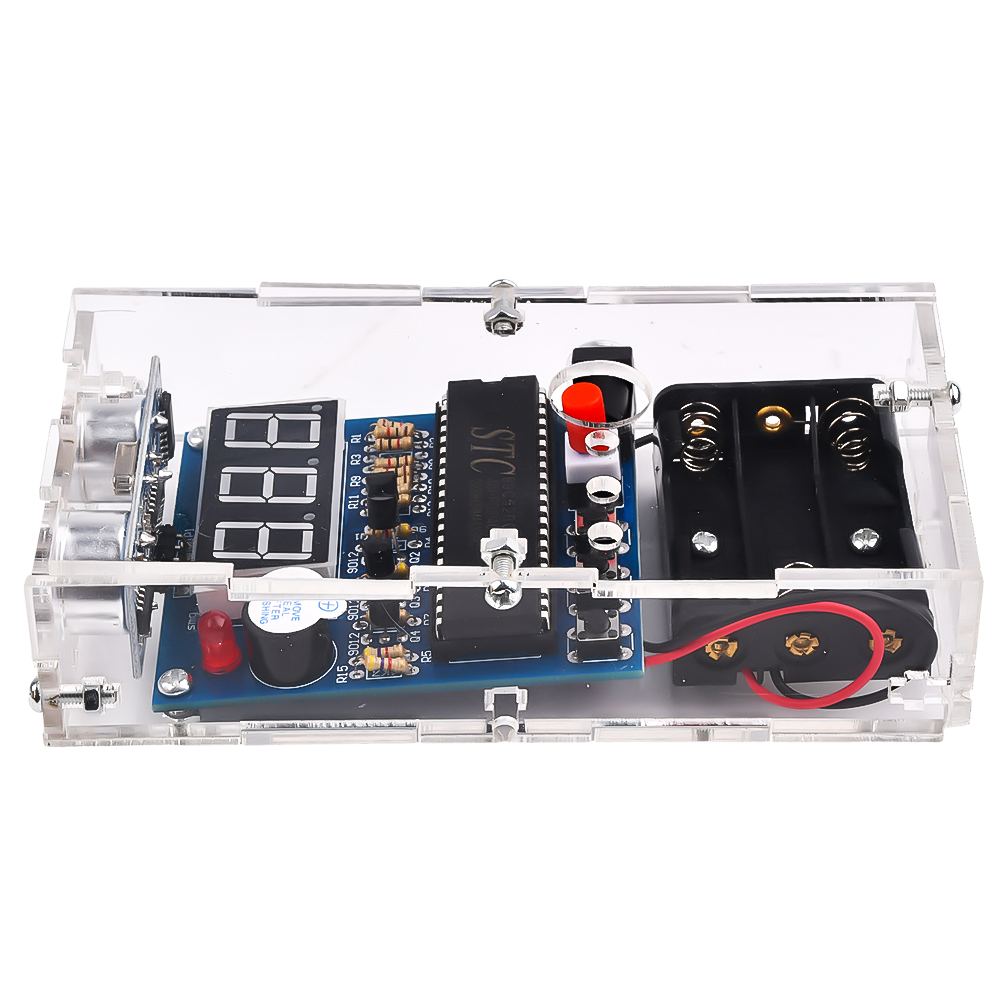

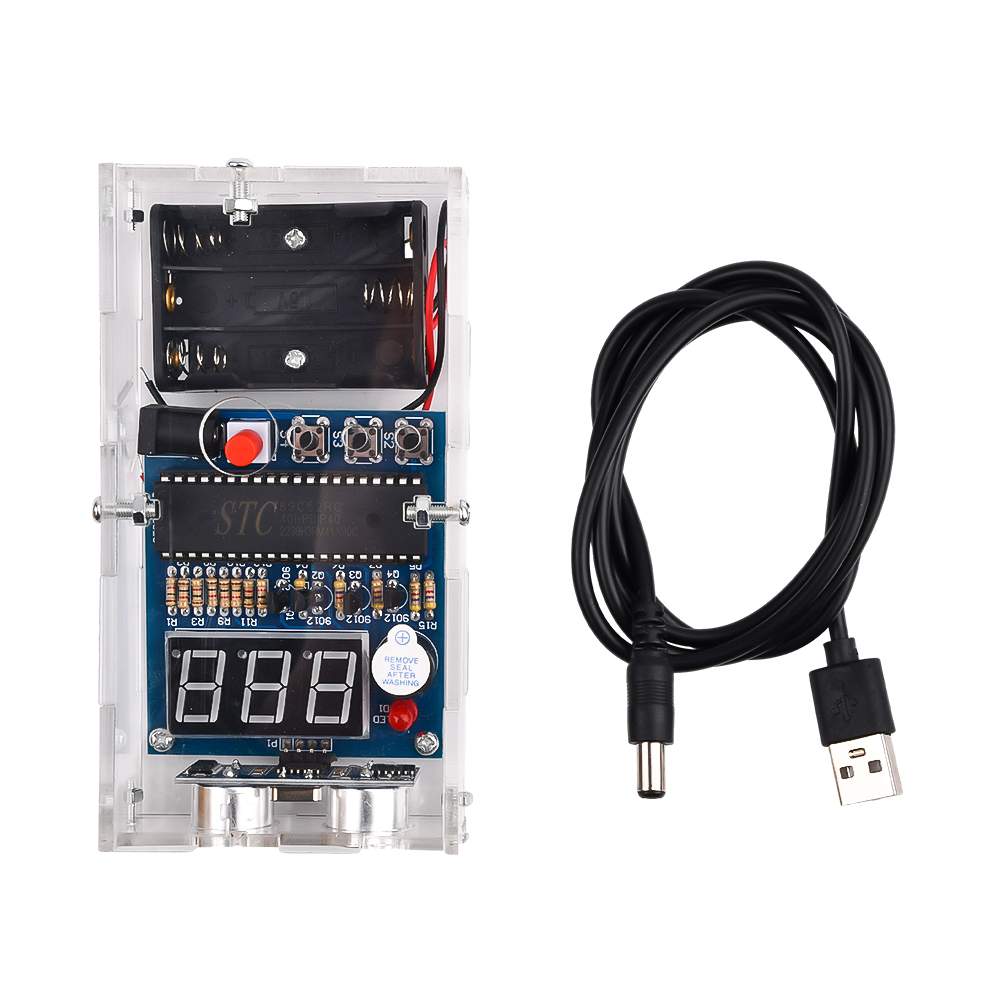

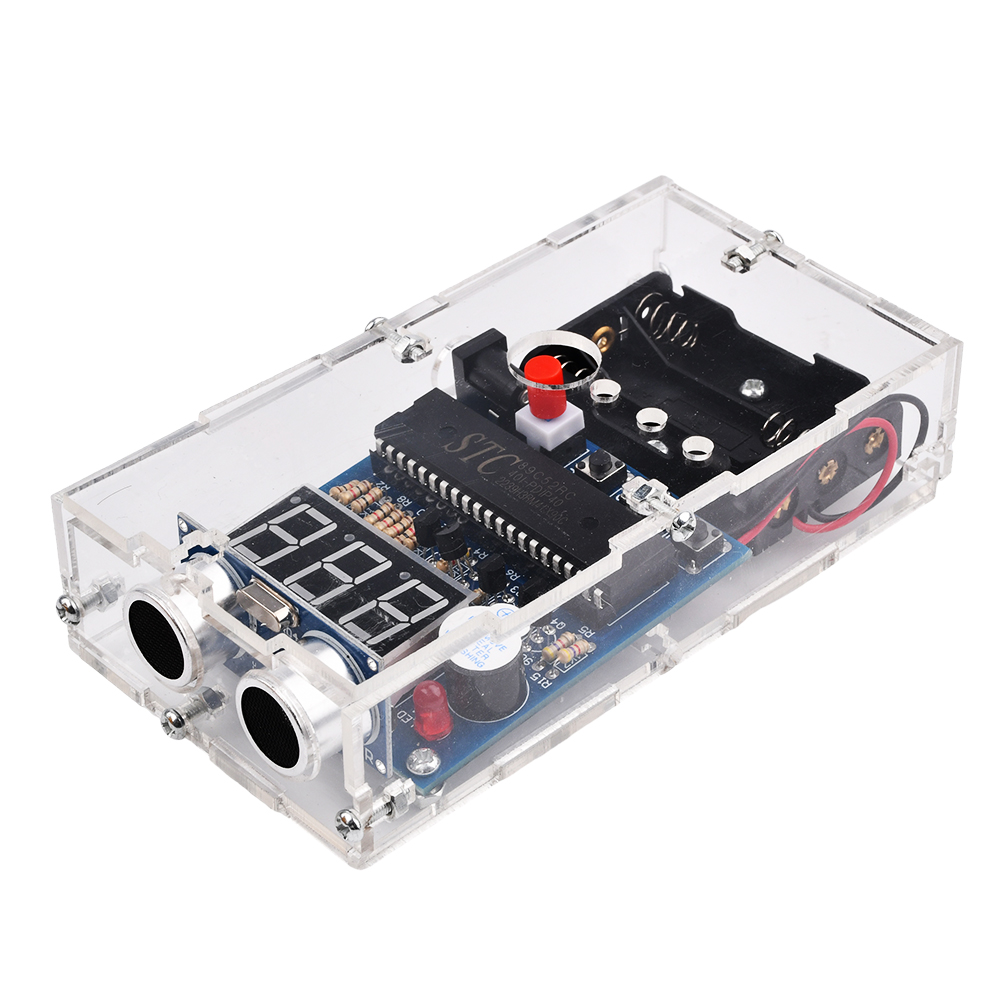

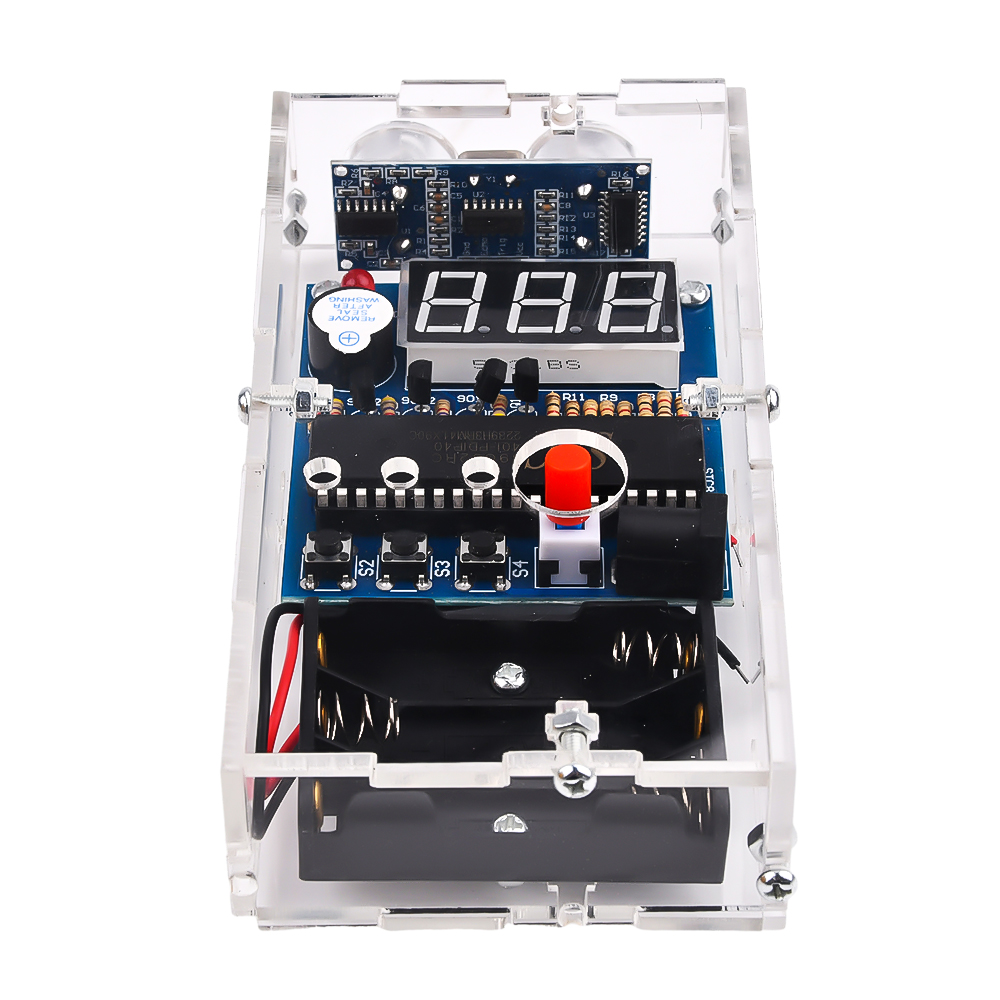

완제품:



완성 된 거리 측정기 * 1



USB에서 DC005 전원 코드 * 1



No. 7 3 셀 배터리 박스 * 1

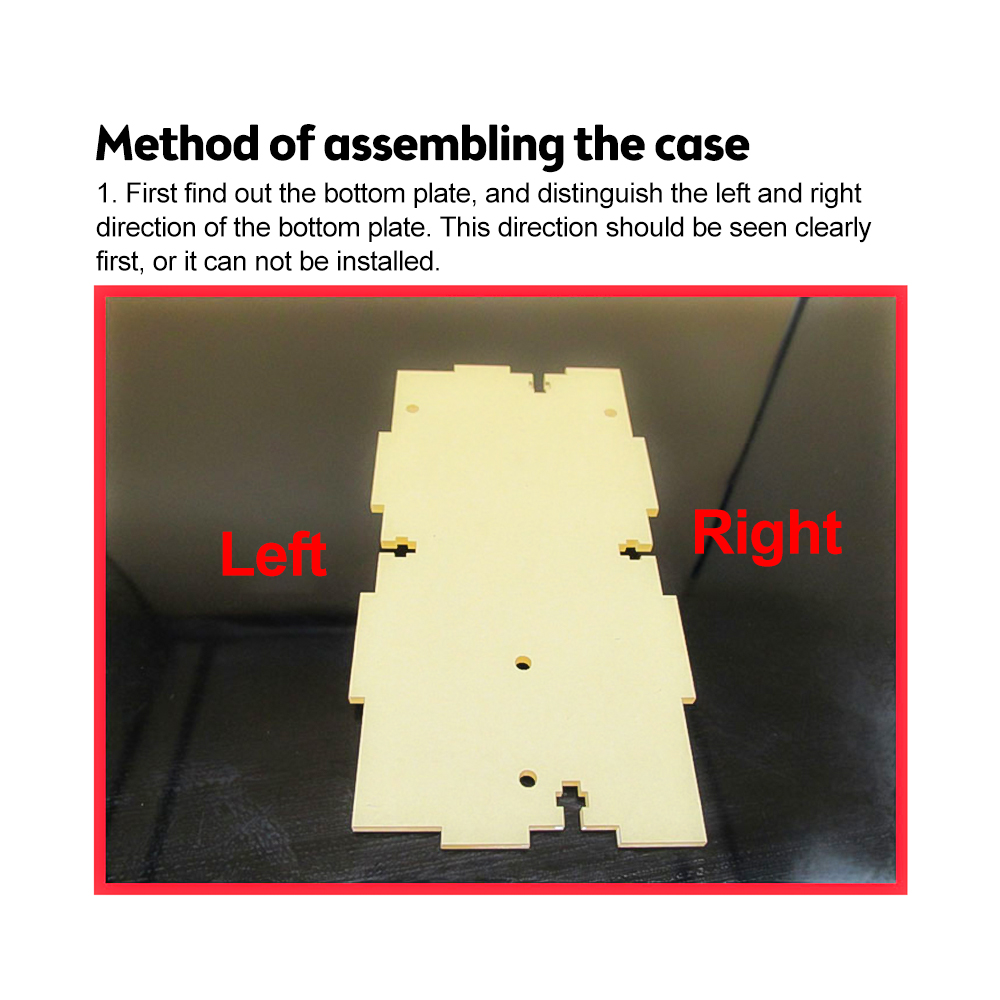

아크릴 쉘 세트 * 1



고정 나사 세트 * 1
