    LM317 대형 집적 회로 제조업체는 유사한 제품을 선택할 수 있으며 널리 사용되는 일련의 통합 조절기입니다.

    LM317 의 출력 전압 범위는 1.25V-37V (이 키트의 설계 출력 전압 범위는 1.25V-12V) 이며 부하 전류는 최대 1.5A 입니다. 그 사용은 매우 간단하며 출력 전압을 설정하기 위해 2 개의 외부 저항 만 필요합니다. 또한 선형 조절 및 부하 조절은 표준 고정 전압 조정기보다 우수합니다. LM317 에는 과부하 보호 및 안전 영역 보호와 같은 보호 회로가 내장되어 있습니다.

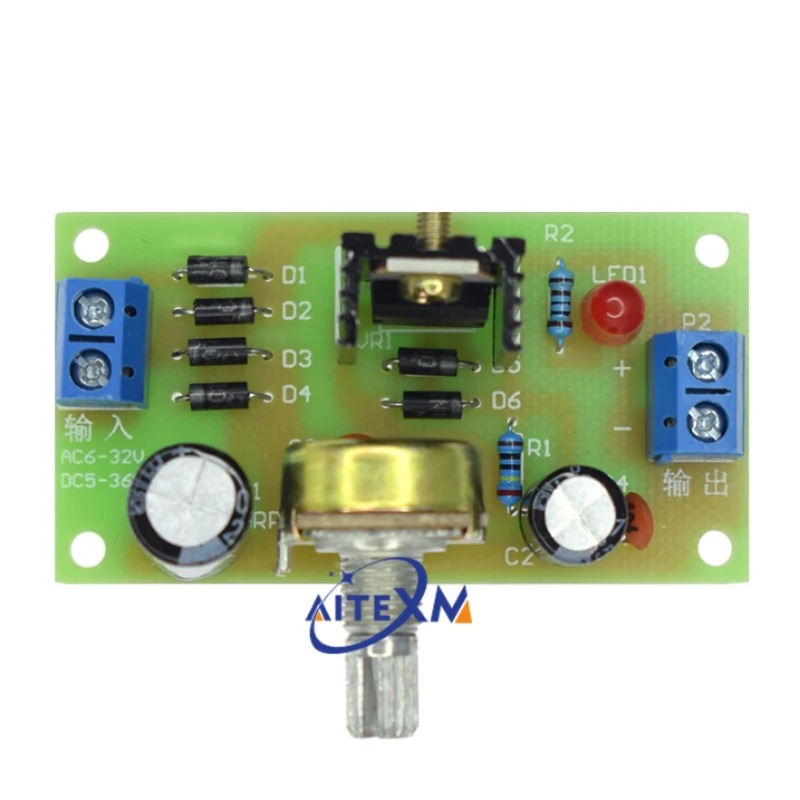

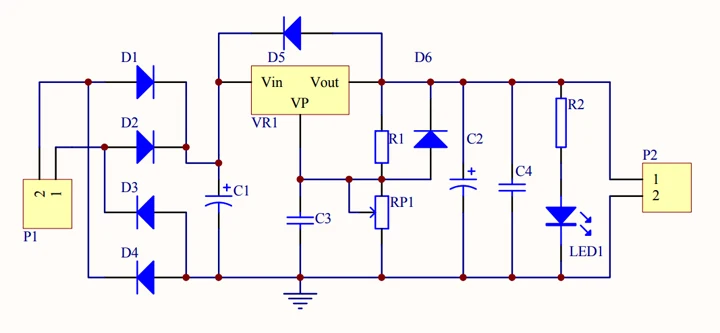

    레귤레이터의 출력 성능을 보장하려면 R이 240 ohms 미만이어야합니다. 조절 된 전압 값은 RP 저항을 변경하여 조정할 수 있습니다. D5, D6 은 LM317 을 보호하는 데 사용됩니다.

    출력 전압 계산식: Uo = (1 + RP / R) * 1.25



    성능 매개 변수

    입력 전압: AC≤ 17V DC≤ 25V

    출력 전압: DC1.25 V-12 V 지속적으로 조절 가능

    출력 전류: 1A
