기능:

이것들은 모두 부품이며, 자신의 용접 및 설치가 필요합니다.

전압 공급 장치: 9-12V DC 입력

파형: 정사각형, 사인 및 삼각형

임피던스: 600 옴 + 10%

주파수: 1Hz - 1MHz

사인 웨이브

진폭: 9V DC 입력에서 0 - 3V

왜곡: 1% 미만 (1khz 에서)

평탄도: + 0.05dB 1Hz - 100kHz

스퀘어 웨이브

진폭: 9V DC 입력시 8V (부하 없음)

상승 시간: 50ns 미만 (1khz 에서)

가을 시간: 30ns 미만 (1khz 에서)

대칭: 5% 미만 (1khz 에서)

삼각형 웨이브

진폭: 9V DC 입력에서 0 - 3V

선형성: 1% 미만 (최대 100kHz) 10mA

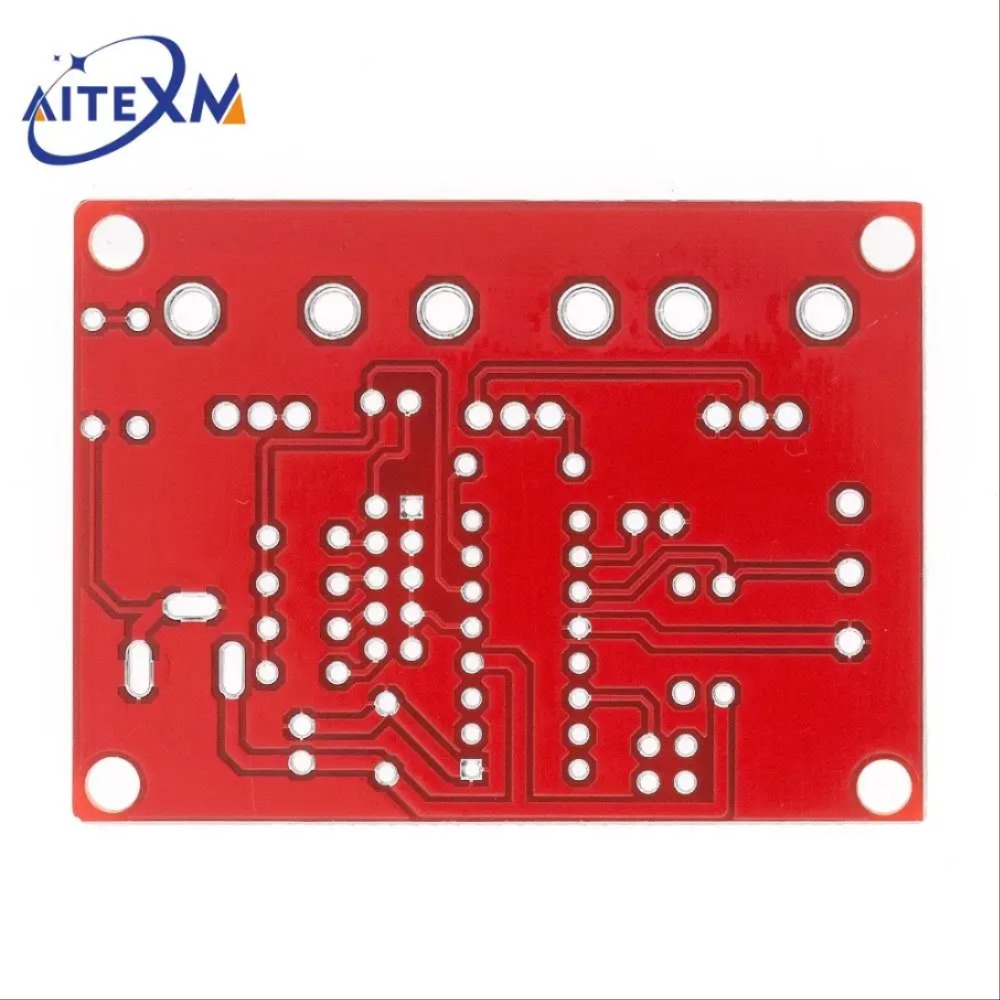

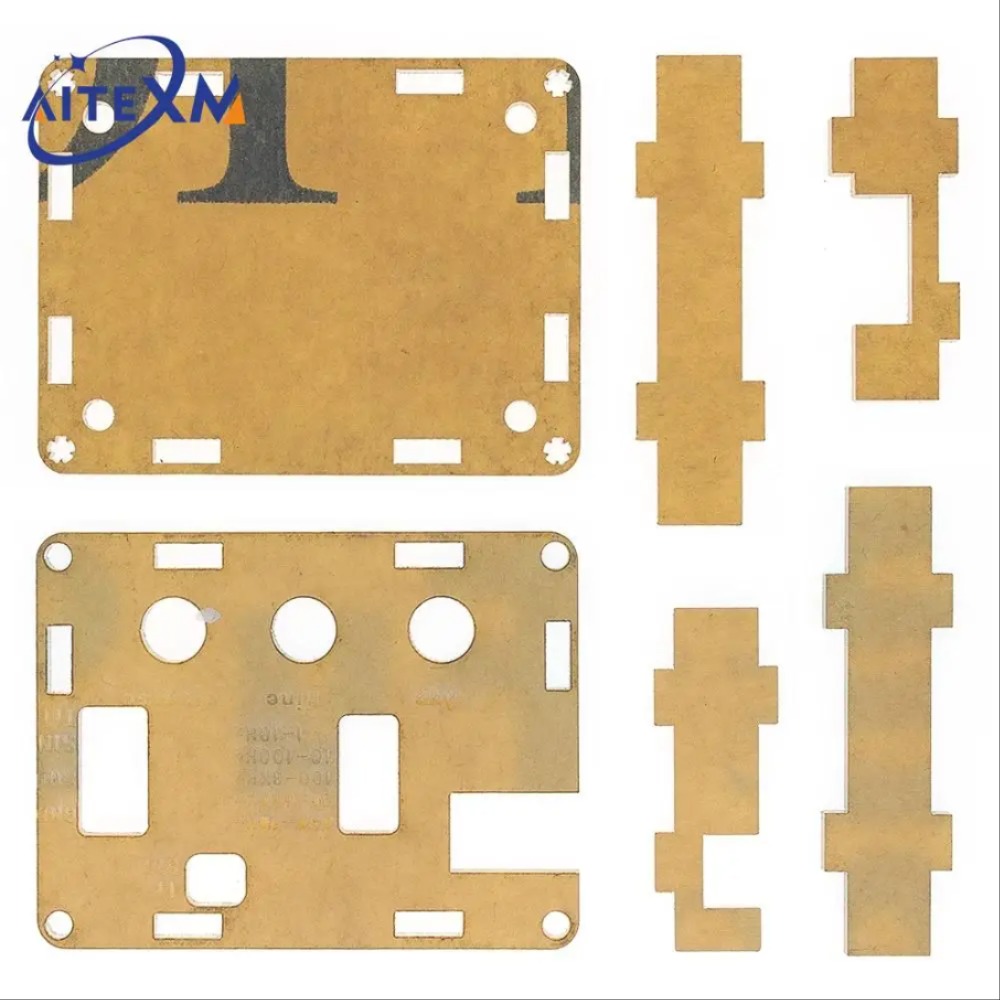

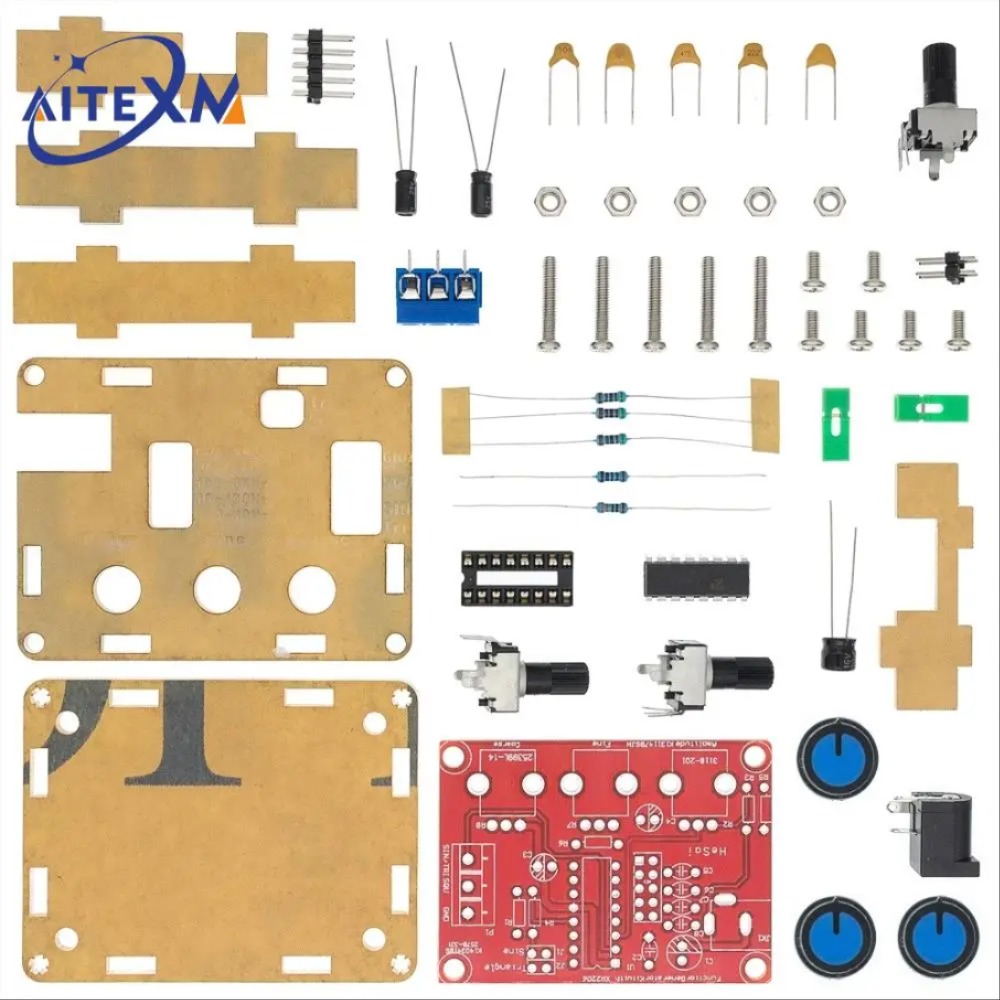

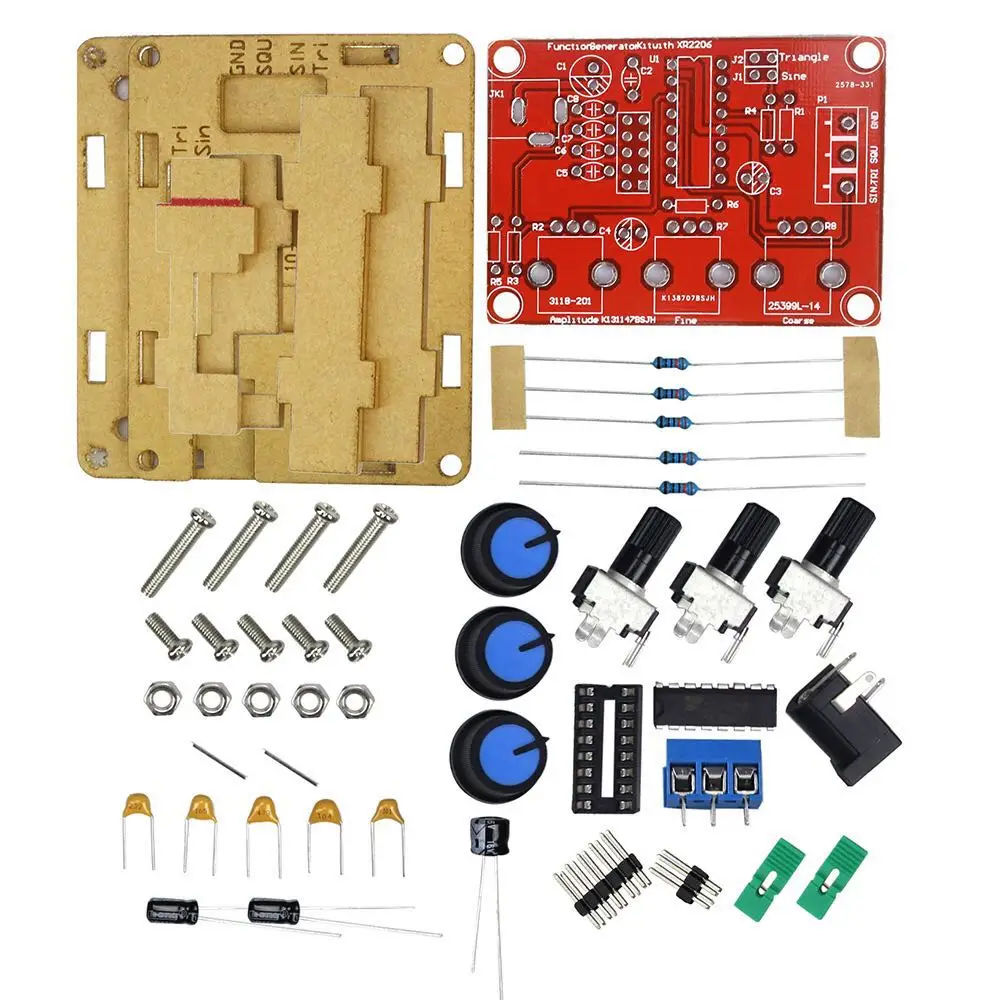

2. 함수 생성기 구성 요소 매개 변수 표

참고

라벨

유형

매개 변수

R1

저항

1K

극성에 관계없이

R2

조정 가능한 저항

B503 = 50K

(스크린 인쇄 레이어로)

R3, R5,R6

저항

5.1K

극성에 관계없이

R4

저항

330

극성에 관계없이

R7

조정 가능한 저항

B503 = 50K

(스크린 인쇄 레이어로)

R8

조정 가능한 저항

B104 = 100K

(스크린 인쇄 레이어로)

C1,

전해 커패시터

100UF

긍정적 인 짧은 발 부정적인 긴 발

C2

무극 커패시터

104

극성에 관계없이

C3,C4

전해 커패시터

10UF

긍정적 인 짧은 발 부정적인 긴 발

C5

무극 커패시터

105

극성에 관계없이

C6

무극 커패시터

473

극성에 관계없이

C7

무극 커패시터

222

극성에 관계없이

C8

무극 커패시터

101

극성에 관계없이

U1

IC

XR2206

(스크린 인쇄 레이어로)

JK1

DC 전원

(스크린 인쇄 레이어로)

J1

2 핀 점퍼 캡

XM2.54

극성에 관계없이

J2

2 핀 점퍼 캡

XM2.54

극성에 관계없이

P1

신호 와이어 터미널

(스크린 인쇄 레이어로)

J3

2*5P 점퍼 캡

3 용접 설치 고려 사항은 다음 단계를 따르십시오.

1. 구성 요소는 프론트 보드를 낮은 원리에서 높은 원리로, 즉 커패시터, 저항, 다이오드 등과 같은 첫 번째 낮은 용접 구성 요소를 용접합니다.

2. 용접 IC 소켓, 터미널 블록, 마지막으로 전원 소켓, 조정 가능한 전위차계.

3. 핀을 가능한 한 짧게 자르는 대각선 절단 펜치가있는 등

4 가지 디버깅 단계:

1 IC, XR2206 에서 용접 완료 후 ic의 방향에주의를 기울이고 칩을 손상시킬 수 있습니다!

2. Anti와 같은 ic의 반대 여부를 적시에 수정하십시오.

3. 전원 공급 장치, 5.5*2.1 포트 용 전원 공급 장치를 삽입하십시오. 9-12 v 전원 공급 장치 전압. 파형이 12 v 를 초과하여 안정적이지 않을 수 있음

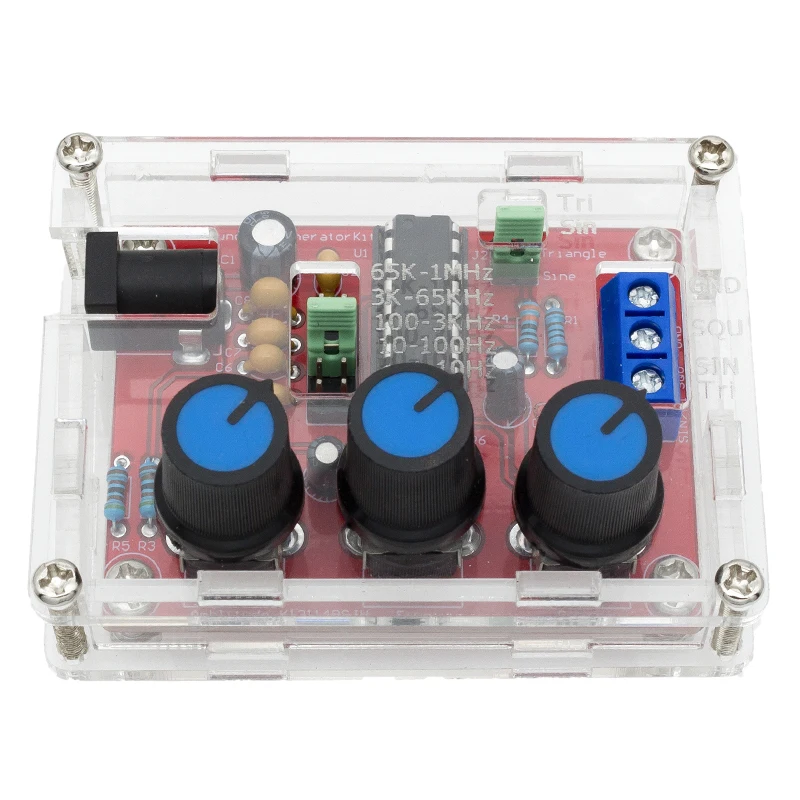

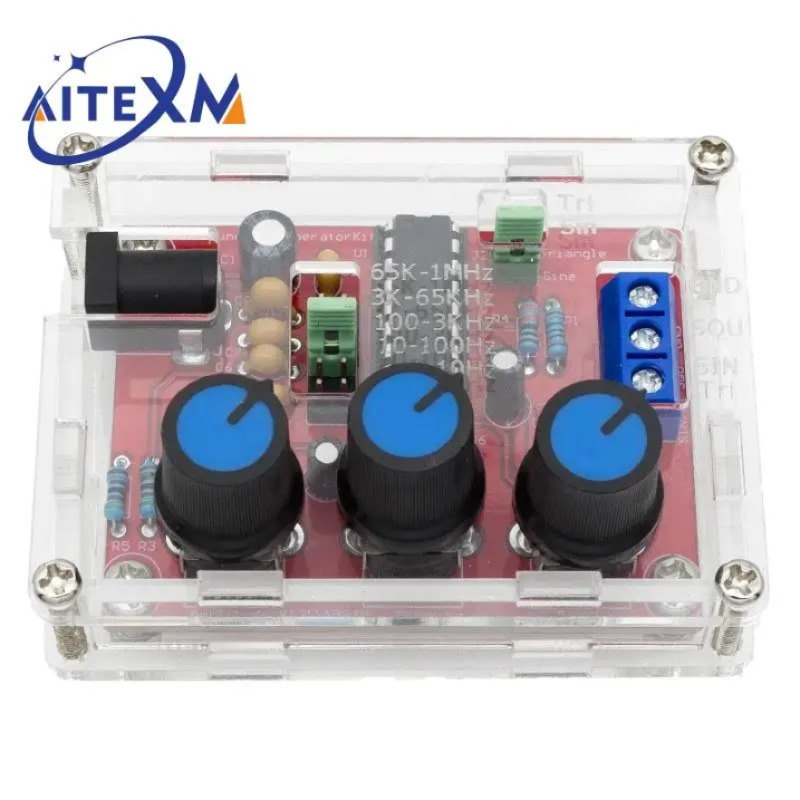

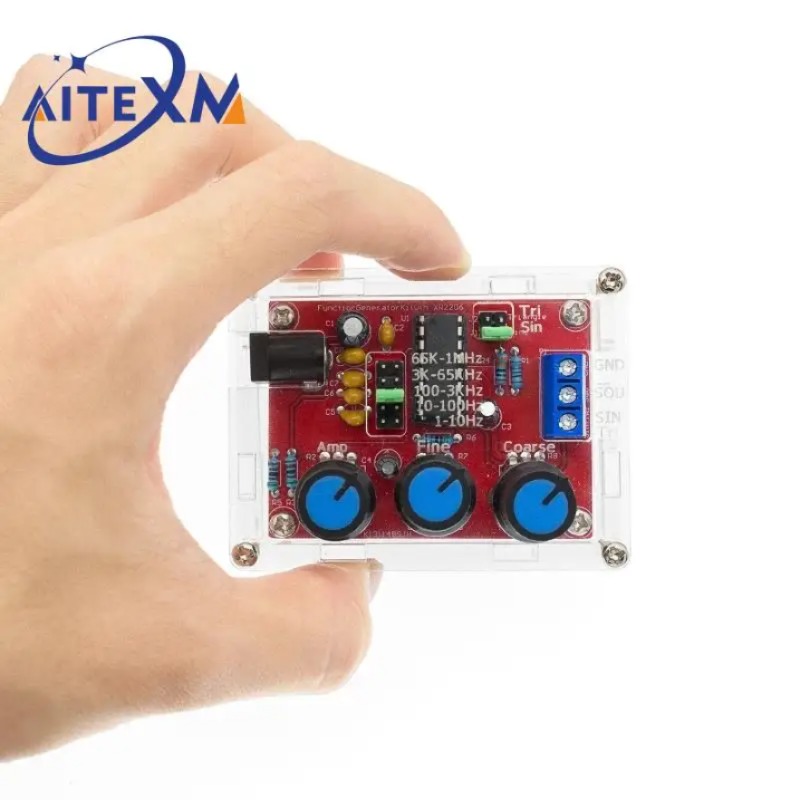

5 단계 사용

1. J1 점퍼 캡 플러그 인, SIN/TRI 파란색 단자 출력 사인파 (참고 J1, J2 중 하나만 삽입 할 수 있음)

2. J2 점퍼 캡 플러그 인, SIN/TRI 파란색 단자 출력 삼각형 파 (참고 J1, J2 는 중 하나만 삽입 할 수 있음)

3. 청색 단자 출력 펄스

4. AMP: 사인파, 삼각파 진폭 조정

5. 미세: 주파수 미세 조정

6. 거친: 거친 조정의 빈도

6 함수 생성기의 개략도
