키트 매개 변수:

전원 공급 장치 전압: 4.5-5.5V (DC 전압, 배터리 상자 3 개 권장)

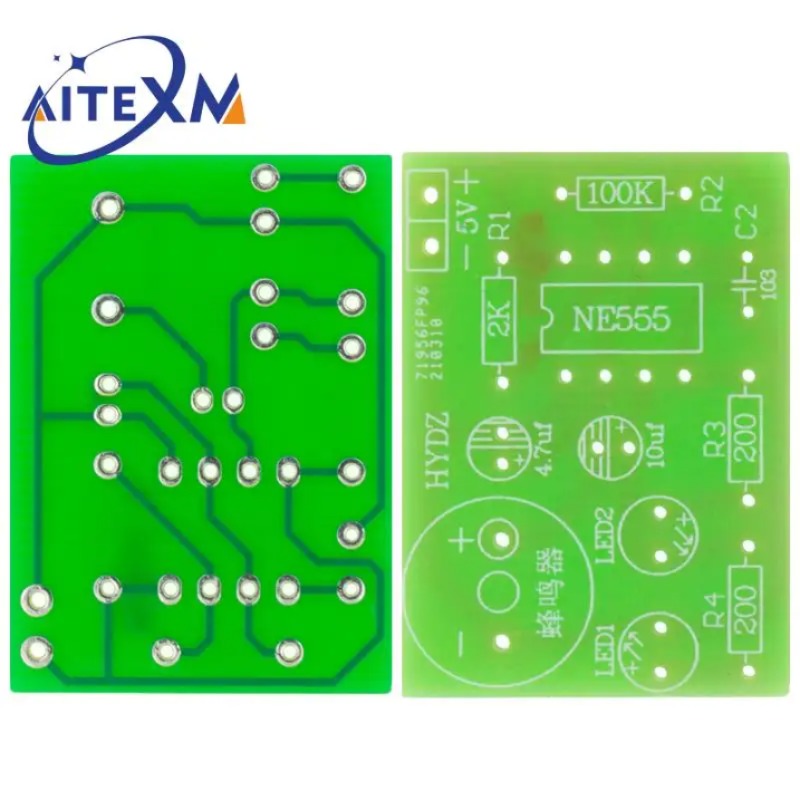

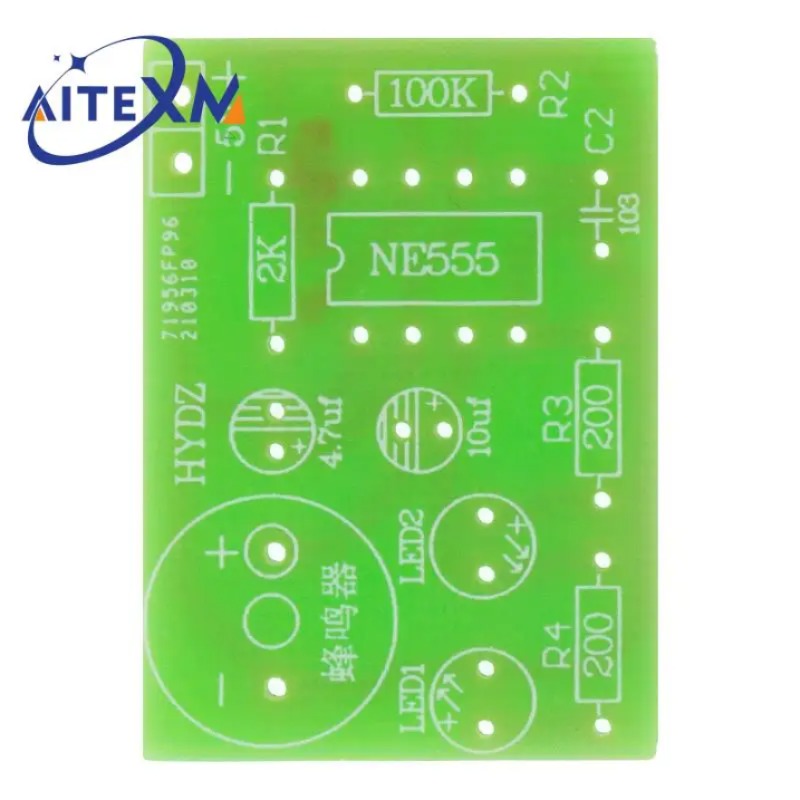

보드 크기: 2.5*3.5cm

부저: 5V 패시브 버저, 탭-탭-탭의 소리가 작습니다.

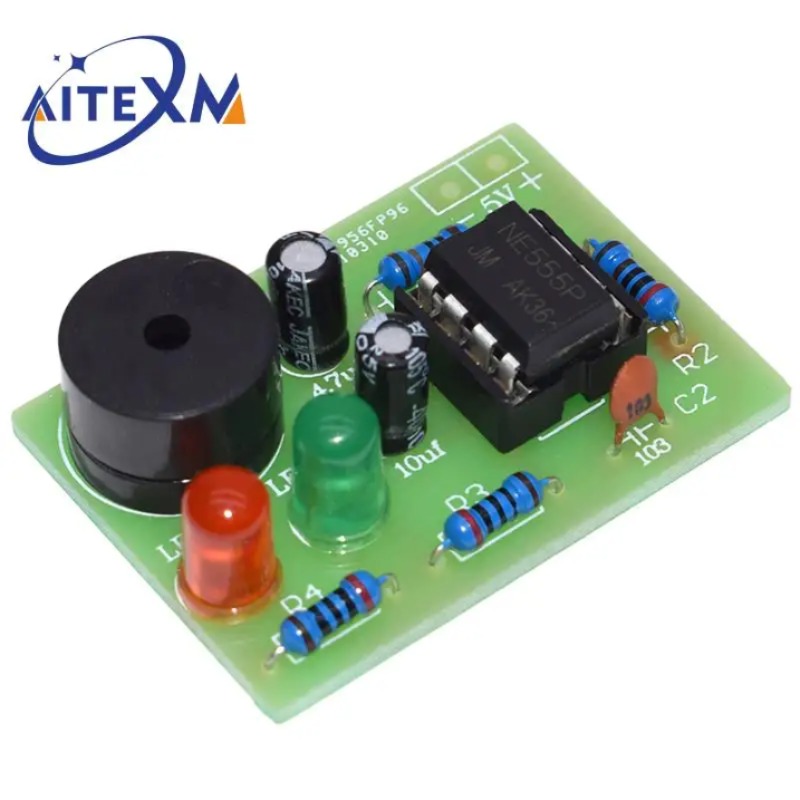

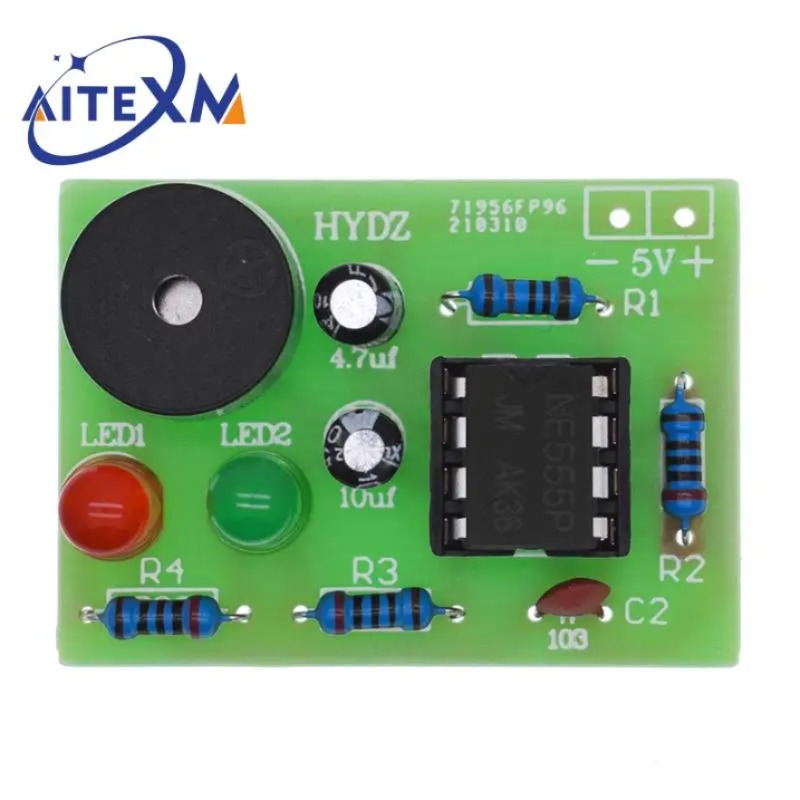

기능 소개:

전원을 켠 후 NE555 는 특정 주파수의 정방파 펄스를 출력합니다. 높은 레벨은 하나의 램프를 켜고 낮은 레벨은 다른 램프를 켜므로 두 개의 LED가 번갈아 깜박이며 클릭 소리가 들립니다.

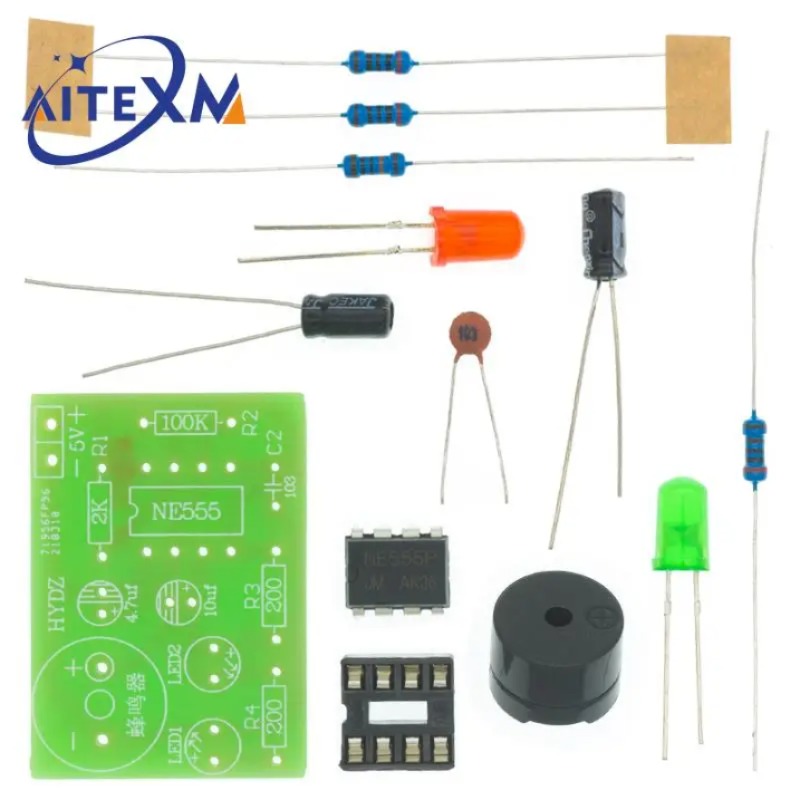

이 키트는 구매자가 직접 용접하고 설치해야합니다.

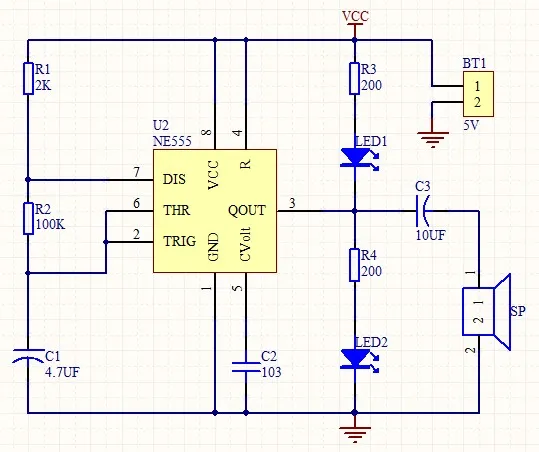

회로 소개:

이 회로의 핵심 구성 요소는 비 정상 모드에서 작동하는 555 통합 타이머입니다. 전원이 켜진 후, 555 통합 타이머의 출력 단부에 있는 3 핀 레벨은 지속적으로 높고 낮은 레벨을 변경합니다. 3pin 이 높은 수준에 있으면 LED1 이 꺼지고 LED2 이 빛납니다.

3 피트가 낮 으면 LED1 이 빛나고 LED2 이 꺼집니다. 동시에 커패시터 C3 는 스피커를 통해 방전되고 라우드 스피커는 "탭" 소리를냅니다.

그래서 LED가 번갈아 켜지고 스피커가 탭-탭-두드리는 소리를냅니다.
