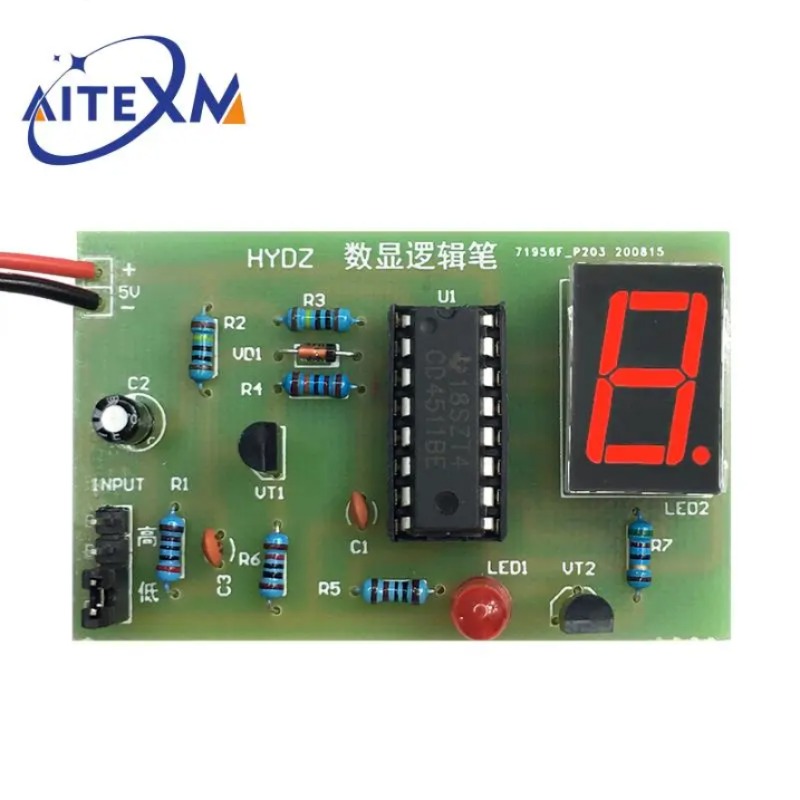

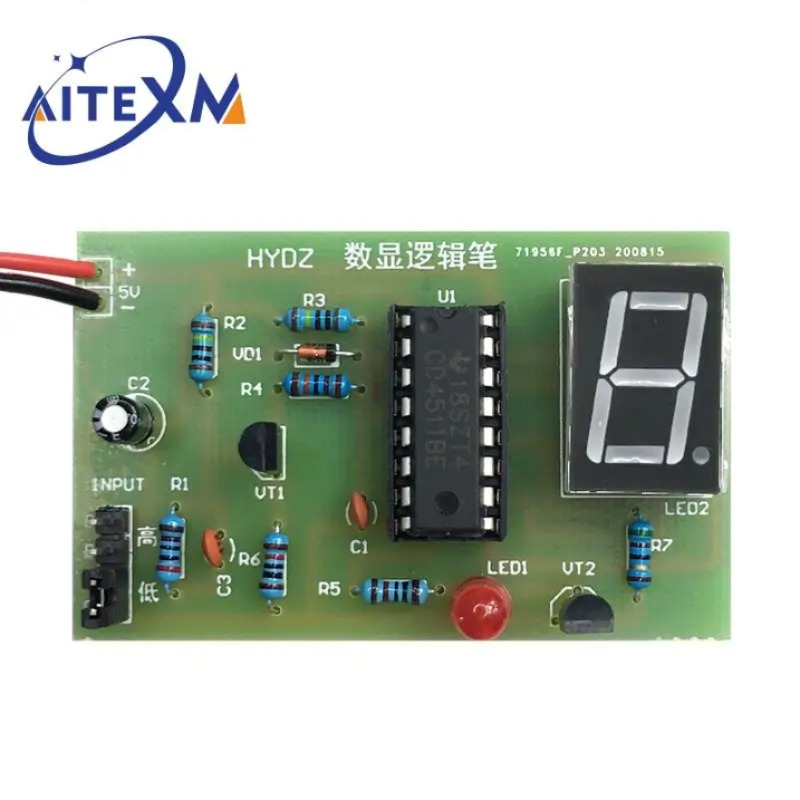

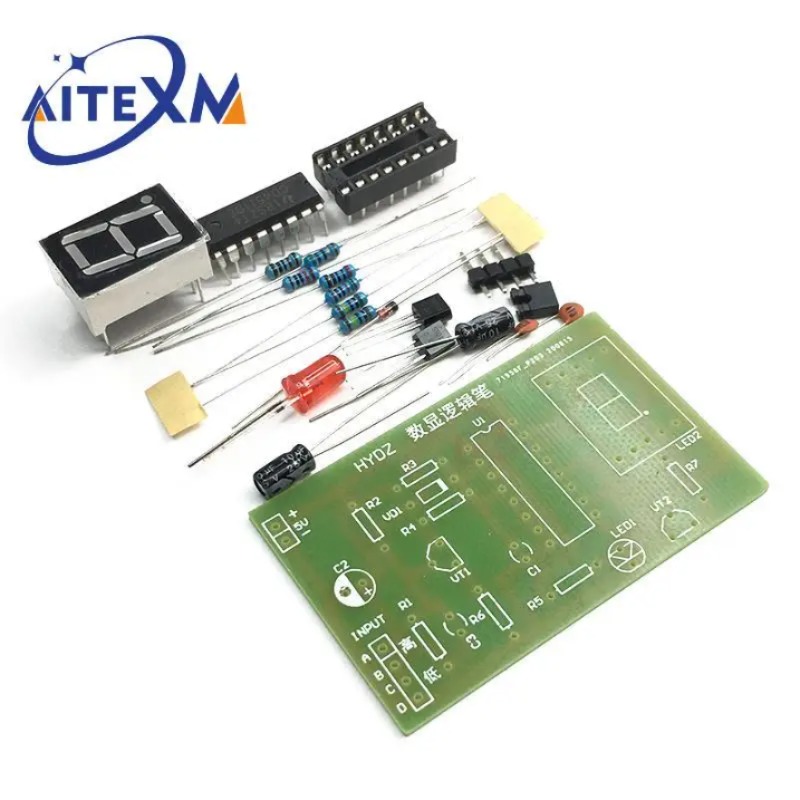

DIY LED PCB 디지털 디스플레이 LED 로직 펜 전자 키트 하이 레벨 및 로우 레벨 테스트 회로 납땜 연습 보드 키트 아두이노 [DIY-02]
  • DIY LED PCB 디지털 디스플레이 LED 로직 펜 전자 키트 하이 레벨 및 로우 레벨 테스트 회로 납땜 연습 보드 키트 아두이노 [DIY-02]
  • DIY LED PCB 디지털 디스플레이 LED 로직 펜 전자 키트 하이 레벨 및 로우 레벨 테스트 회로 납땜 연습 보드 키트 아두이노 [DIY-02]
  • DIY LED PCB 디지털 디스플레이 LED 로직 펜 전자 키트 하이 레벨 및 로우 레벨 테스트 회로 납땜 연습 보드 키트 아두이노 [DIY-02]
  • DIY LED PCB 디지털 디스플레이 LED 로직 펜 전자 키트 하이 레벨 및 로우 레벨 테스트 회로 납땜 연습 보드 키트 아두이노 [DIY-02]

DIY LED PCB 디지털 디스플레이 LED 로직 펜 전자 키트 하이 레벨 및 로우 레벨 테스트 회로 납땜 연습 보드 키트 아두이노 [DIY-02]

4.0 0리뷰
2,800 원
구매혜택:         적립 마일리지 : +2원 (상품 : 2원)
자체상품코드:  DIY-02
수량:
총 상품금액(VAT 포함):   2,800원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

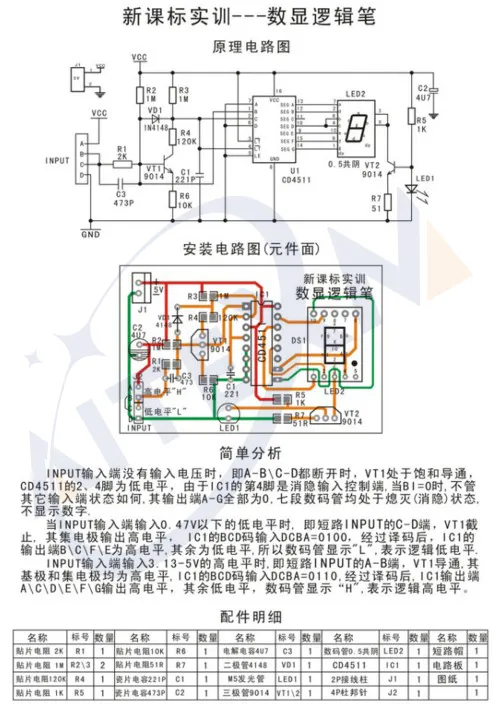

논리 테스트 펜의 생산 키트는 주로 CD4511BE 를 사용하여 디지털 튜브의 디스플레이를 제어하는 논리 펜을 도입하는 데 사용됩니다. CD4511BE 에는 두 개의 독립적인 고이득 내부 주파수 보상 이중 작업이 포함됩니다. 앰프, 광범위한 전원 공급 장치 전압으로 단일 전원 공급 장치에 적합하며 이중 전원 공급 모드에도 적합합니다. 권장 작업 조건에서 전원 공급 장치 전류는 전원 공급 장치 전압과 아무런 관련이 없습니다.

적용 범위에는 센서 증폭기, DC 게인 모듈, 오디오 증폭기, 산업용 제어 장치, DC 게인 구성 요소 및 작동 증폭기가 단일 전원 공급 장치로 전원을 공급할 수있는 기타 모든 경우가 포함됩니다.

컬러 서클 인식 방법:

블랙 0, 브라운 1, 레드 2, 오렌지 3, 옐로우 5, 그린 6, 블루 6, 바이올렛 7, 그레이 8, 화이트 9, 골드, 실버

5 색 링 저항은 왼쪽에서 오른쪽으로 세는 5 색 링으로 표시되는 저항을 나타냅니다.

그림이 보여 주듯이. 첫 번째 색상 원은 저항 값의 가장 큰 숫자를 나타내고 두 번째 색상 원은

저항 값의 두 번째 숫자를 나타내고 세 번째 색상 원은 저항 값의 세 번째 숫자를 나타냅니다.

네 번째 색상 링은 저항 값의 승수를 나타내고 다섯 번째 색상 링은 오류 범위를 나타냅니다.

예를 들어, 5 색 링 저항, 첫 번째 링은 빨간색 (2 를 나타냄) 이고 두 번째 링은 빨간색입니다.

(2 를 나타냄), 세 번째 링은 검은 색 (0 을 나타냄), 네 번째 링은 검은 색 (1 배를 나타냄),

다섯 번째 링은 갈색 (± 1% 를 나타냄) 이고 저항 값은 220Ω × 1 = 220Ω 입니다.

오차 범위는 ± 1% 입니다.
