NS-RX231 홈페이지를 따로 운영하고있습니다.

이 홈페이지에서 기능 동작데모 영상 시청, 가이드 매뉴얼 및 프로젝트 파일들을 다운받으실 수 있습니다.

홈페이지 링크 : http://www.ns-rx231.com/kr

제품 구성도는 아래쪽에 있습니다.

 ◆ 소개

아두이노 쉴드용으로 아래 기능의 사용이 가능합니다.

  ▶ 커패시턴스 방식 터치센서 5개 및 근접센서 1개

  ▶ MPU-6050센서 모듈 장착시 6축 모션센서로 활용가능.

  ▶ 적외선 리모컨 송신부로 사용가능 (기본제공소스 NEC포맷, 통신거리 5M)

  ▶ 적외선 리모컨 수신부로 사용가능 (기본제공소스 NEC포맷)

  ▶ 피에조부저로 간단한 멜로디 연주가능.

  ▶ UART 출력 가능 (1채널 Female, Male 두개의 타입)

  ▶ USB전원 또는 어답터전원 또는 확장배터리등 다양한 방법으로 전원공급 가능.

  ▶ 데모 동영상을 각 기능별로 모두 제공하여 쉽게 확인이 가능.

직접 프로그래밍 하여 사용이 가능합니다.

  ▶ USB-Micro5Pin타입 케이블을 이용하여 프로그램 다운로드가 가능.

  ▶ 각 기능에 대한 다양한 예제 및 가이드매뉴얼 제공.

  ▶ 암·수 커넥터 교환기능으로 다양한 인터페이스가 가능.

◆ 캡 터치센서보드 (NS-RX231) 사양

  ▶ RX231 개발자를 위한 평가 보드로, R5F52315ADFM RX231 마이크로컨트롤러를 사용.

  ▶ RX231 MCU 중 64p 제품인 R5F52315ADFM 채택, 128KB 내장 메모리 적용됨.

  ▶ E1 에뮬레이터를 이용하여 프로그램 다운로드 및 디버깅을 하거나, USB Direct 연결을 통해

      MCU에 프로그램을 다운로드 가능.

  ▶ Arduino UNO와 호환되는 규격의 서포터 고정용 구멍이 있음.

  ▶ Arduino UNO와 호환되는 커넥터 규격을 채택하여 같은 인터페이스를 호환하는 보드들을 장착할 수 있음.

  ▶ 리셋 스위치, 스피커, 적외선 송신·수신 기능, UART Male타입과 Female타입, MPU-6050커넥터 내장

  ▶ 각 Touch버튼, Proximity버튼에 LED가 장착됨. Active-High로 동작하며 프로그램을 통해 제어할 수 있음.

  ▶ 어댑터, USB, 확장 배터리 등 다양한 전원소스를 연결 가능하고, 구동 전압을 점퍼로 설정이 가능.

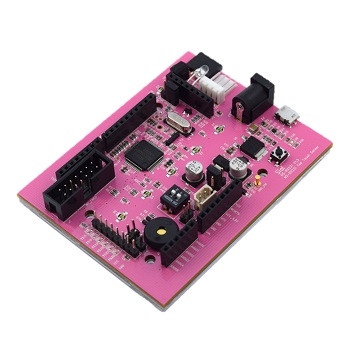

 NS-RX231 캡 터치센서보드

[NS-RX231] RX231 터치쉴드보드 59,400원

[NS-RX231-STARTER] RX231 터치쉴드보드 스타터 키트 99,000원

[NS-RX231-BASIC-PL] RX231 터치쉴드보드 베이직 플라스틱 키트 148,500원

[NS-RX231-BASIC-AL] RX231 터치쉴드보드 베이직 알루미늄 키트 176,000원
