1. 제품의 특징

   ㆍ ATMega128A-AU AVR 마이크로 컨트롤러 사용
       - AM-CAN128PRO의 경우는 90CAN128이 장착
       - AM-2561PRO의 경우는 ATMEGA2561이 장착
   ㆍ 2줄짜리 2.54 Header Pin이 양쪽으로 32PIN씩 배치되어 있음
   ㆍ MAX232 내장으로 RS-232C 레벨의 통신 가능 UART0, UART1 (별매 Serial Cable 필요)
   ㆍ ISP 커넥터, 16MHz 발진기, 리셋스위치, 전원 LED 내장
   ㆍ 크기 : 47mm * 47mm

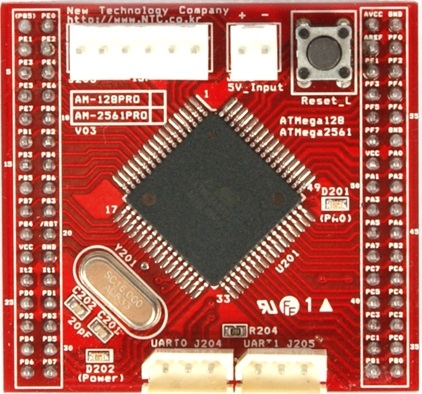

◈ AM-128PRO 사진

◈ AM-128PRO의 상세기능

◈ AM-128PRO 보드의 상세 기능도

◈ AM-128PRO 보드의 핀맵 구성도


◈ AM-128PRO 보드의 기구도

◈ AM-128PRO 모듈 사용하기 (S/W 관련)

ㆍAVR 128PRO 모듈 구동 방법
- 본 모듈은 ISP, 리셋버튼, 동작확인 LED, 시리얼통신 등을 내장하여 간단하게 ATMega128을 동작 시키도록

  설계되었습니다.
ㆍ 홈페이지상에서 제공되는 ICC-AVR 데모 컴파일러 또는 기타 컴파일러를 이용하여 ATMega128 MCU를

    동작시킬 수 있는 프로그램을 작성할 수 있습니다. 작성된 프로그램은 당사에서 판매하는 AVR ISP 케이블

    (모델명 AD-USBISP, AD-ISPPro)을 이용하여 모듈에 다운로드 할 수 있습니다.
ㆍ 본 모듈을 사용하여 처음 공부하실 경우 홈페이지에서 제공하는 AVR 강좌를 참조하시기 바랍니다.
ㆍ 뉴티씨 홈페이지 주소 : http://www.newtc.co.kr

◈ AM-CAN128PRO 모듈 사용하기 (S/W 관련)
ㆍAVR CAN128PRO 모듈 구동 방법
- 본 모듈은 ISP, 리셋버튼, 동작확인 LED, 시리얼통신 등을 내장하여 간단하게 ATMega128을 동작 시키도록
   설계 되었습니다.
ㆍAVR CAN128PRO 모듈에 CAN 드라이버 확장방법
- PORTD5,6 (RxCAN, TxCAN)과 GND/VCC 만 10핀 헤더에서 한가닥씩 점퍼소켓으로 뽑아서
   CAN 드라이버 (MCP2551 등) 를 포함한 작은 모듈을 빵판 쪽에다가 땜해서 만들어 쓰면 됩니다.
   MCP2551은 참고로 딥타입도 있습니다.(PDIP)

◈  AM-M128-B 개발보드에 장착한 사진

◈  AB-M128-A 개발보드에 장착한 사진

◈  Serial LCD 모듈과 연결한 사진 (printf 로 LCD에 데이터 출력)

◈  Graphic LCD 모듈과 연결한 사진

◈ AD-USBISP V03.6이 연결된 AM-128PRO 모듈이 AB-M128-A 보드에 장착된 사진
