ATMEL사의

AVR mega 시리즈인 ATMEGA128을 학습하는 최고의 마이크로 컨트롤러 트레이닝 키트입니다.



설명
- KD-128ALL(+ICCAVR V8) ATMEGA128용 마이크로컨트롤러 트레이닝 킷트입니다.

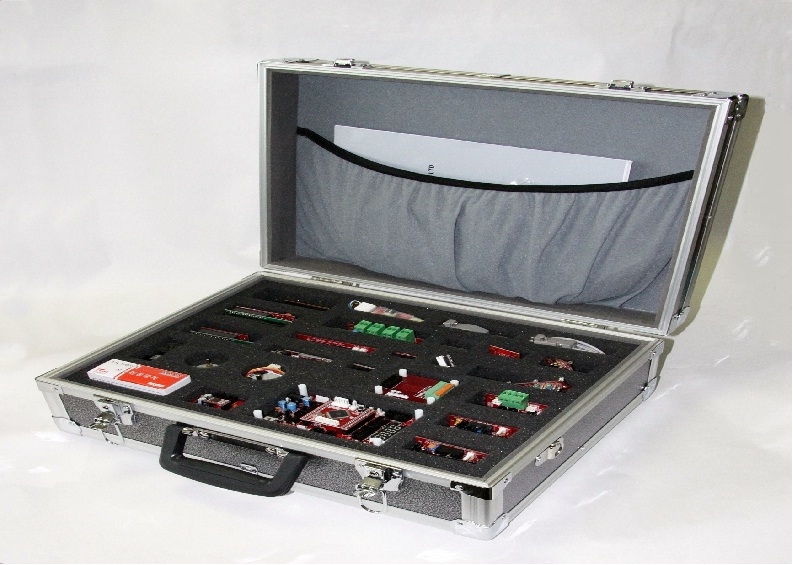

- 고급 대형 알미늄 가방안에 들어 있어서, 고급스럽고 보관이 용이합니다.
- 초보자용 실습 교재와 정품 컴파일러가 포함되어 있어서 교육에 편리합니다.
- 미국 실리콘 밸리의 Imagecraft사의 정식 대리점인 뉴티씨가 서포트해드립니다.
1. 사양
A. USB로 프로그램 가능한 ISP(AD-USBISP V03.6)이 들어 있습니다.
B. PC와 연결가능한 RS-232C Level의 시리얼 포트와 TTL Level의 시리얼 포트를 모두 내장되어 있습니다.
C. 2.54mm 10핀 스트레이트 박스 헤더로 연결되는 입출력보드
D. 어떤 PCB이든, PCB 사이즈는 13cm * 11cm 보드 작거나 같습니다.
E. 한글 사용자 메뉴얼 (주문시 English user manual로 대체하여 제공 가능, 또한 별매 가능)
F. AVR에는 최소한 20개 챕터의 실험이 교재에있습니다.
G. 모든 개별 모듈과 보드에는 각각의 제품 한글메뉴얼 제공. (영문메뉴얼은 별도 CD로 한글본CD에 대체하여 제공 가능)
H. ICCAVR V8 NC(Non Commercial) 정품이 함께 들어 있습니다.

2. 스펙
A. 주장치
1). ATmega128 보드 1개
2). 12V DC / 1000mA(1A) 아답타
3). 12V DC --> 5V DC정류 회로 내장형
4). 전원스위치 내장
5). 메인보드에 한림 웨이퍼 LW0640-02 호환 외부 전원 입출력 커넥터 내장 [12V+GND / 5V + GND]

B. I/O 포트들

a. 모든 포트들에 본사의 특허등록된 인터페이스인 10핀 스트레이트 박스헤더 커넥터 장착되어 있습니다.

   (타사에서 뉴티씨의 특허를 도용하여 사용하는 경우가 있으니, 주의하시기 바랍니다.)
(AVR [PORTA ~ PORTF, PORTG])
b. AVR 메인보드의 경우
세븐세그먼트 장착( Common Cathode 및 Common Anode 타입 둘 다 장착 가능합니다.)
실험 시 두 가지 타입 실험이 가능합니다.
다만, 납품시에는 Common Cathode 타입의 세븐세그먼트를 장착하여 납품됩니다.

C. 메모리
a. AVR : 4k 바이트 내장 램
b. AVR : 128Kbytes flash program/ data memory

D. 통신
1). RS-232C (AVR 주장치의 경우 RS-232C 레벨과 TTL 레벨의 UART 둘 다 장착되어 있어야 한다.)
2). In-system programming (6pin interface)
1열 6핀 커넥터는 다음 순서 배열로 되어 있습니다.
( 1번: MOSI, 2번:MISO, 3번:SCK, 4번:/RST 5번:GND, 6번:VCC )
* 중요 : USBISP의 경우 1열 6핀, 2열 6핀, 2열 10핀 커넥터를 모두를 지원합니다.
3). 10핀 헤더박스에서 10개 핀의 터미널 블럭으로 변환하는 모듈을 제공하여, 이를 통하여 외부 장치와 1핀씩 접속 가능합니다.
4). 리셋 스위치 내장
5). JTAG 인터페이스 내장(AVR의 경우만 제한함)
6). AVR의 경우 16MIPS 지원(16MHz 클럭에서)

3. 악세사리
A. DB-9 에서 3핀(한림 CHB0640-03)으로 변환하는 시리얼 통신을 위한 널케이블
B. 2x5 박스헤더 케이블 4개
C. 파워 공급용 아답타 : 12VDC / 1000mA
D. 2핀 DC 전원 케이블 2개 (한림 CHW0640-02P)
E. 4핀 1;1 케이블 2개 (한림 CHW0640-04P사용)
F. ICCAVR / WINAVR
- ICCAVR V7 데모버전 제공 (After 30 days 4kbytes limited) : 예제 제공
- WINAVR + AVRSTUDIO Free ware (Download from Internet) : 예제 제공
- CODEVISION demo version (Download from Internet)
G. ICCAVR V8 N.C 버전 제공

4. 포함된 모듈/보드/모터/케이블들
a. AB-M128PRO-A
b. ICCAVR V8-NC







< 악세사리 >
A. DB-9 에서 3핀(한림 CHB0640-03)으로 변환하는 시리얼 통신을 위한 널케이블
B. 2x5 박스헤더 케이블 4개
C. 파워 공급용 아답타 : 12VDC / 1000mA
D. 2핀 DC 전원 케이블 2개 (한림 CHW0640-02P)
E. 4핀 1;1 케이블 2개 (한림 CHW0640-04P사용)
F. ICCAVR / WINAVR
- ICCAVR V7 데모버전 제공 (After 30 days 4kbytes limited) : 예제 제공
- WINAVR + AVRSTUDIO Free ware (Download from Internet) : 예제 제공
- CODEVISION demo version (Download from Internet)
G. ICCAVR V8 N.C 버전 제공

< 포함된 모듈/보드/모터/케이블들 >
a. AB-M128PRO-A
b. ICCAVR V8-NC
c. AM-CD2L
d. AM-CS2P
e. AM-CSV
f. SE-A410
g. AM-DC2-2D
h. AM-GLCD-P
i. AM-TLCD-P
j. AM-TL8
k. AM-TS8
l. AM-SLCD216
m. AM-3AXIS-P
n. AM-RB04-B
o. AD-USBSERIAL
p. AM-GYRO V02(XY)
q. AM-IRS
r. AM-IRS4D
s. AM-MS2
t. SE-DM
u. AD-USBISP-L
v. SE-3T9
w. SE-SM243
x. 2pin power cable 2EA
y. 4pin direct cable 2EA
z. 2x5 box header cable 4EA
aa. 12V 1000mA(1A) SMPS
ab. 10핀 헤더박스에서 10핀 터미널 블럭으로 변환 보드
ac. 교재 : 한글판 사용자 메뉴얼(특별 요청시 English판으로 제공 가능)
ad. 예제 소스 코드 (CD) : 한글판 CD(특별 요청시 English판으로 제공 가능)
ae. 알루미늄 케이스
기타 : 케이블 등
