◈ 제품 사양
ㆍ AVR ATMega128 MCU를 사용하는 트레이닝 키트
ㆍ ATMega128은 내부에 롬(ROM)과 램(RAM)을 내장하고 내부 장치로 AD Converter를 내장하고 있어 복잡한 회로구성없이 시스템을 설계할 수 있습니다.
ㆍ 또한 ISP (In System Programming)를 지원하여 개인이 값비싼 장비 없이도 개발할 수 있습니다.
ㆍ 본 제품은 마이크로 컨트롤러를 처음 접하시는 분들이 마이크로 컨트롤러에 대한 개념을 잡고 기본적인 하드웨어를 이해하고 실습할 수 있도록 제작되었습니다.
ㆍ 한 학기 분량의 강좌를 진행 할 수 있도록 실습 강좌를 수록하였고 과제 이후 프로젝트를 통하여 실습을 할 수 있도록 구성되어 있습니다.

◈ KT-M128 트레이닝 키트별 구성품의 비교

그림 1. KT-M128      ATMEGA128 트레이닝 키트의 동작 상황 I


그림 2. KT-M128      ATMEGA128 트레이닝 키트의 동작 상황 II

그림 3. KT-M128      ATMEGA128 트레이닝 보드를 AD-USBISP V03.5에 연결한 모습


그림 4. KT-M128-LT 라인트레이서

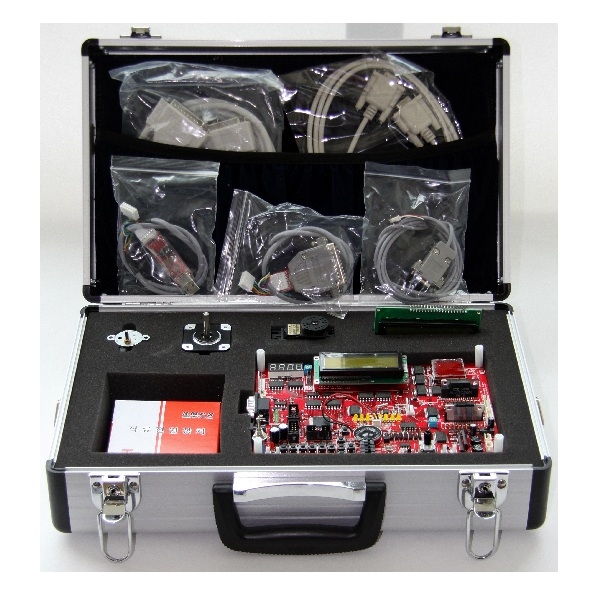

그림 5. KT-M128-AC 풀키트 (알미늄 가방)

◈ 제품 구성의 설명
    - ATMEL 사의 AVR 마이크로 컨트롤러 ATMega128 사용
    - Display : Text LCD (Graphic LCD 사용 가능), 10X10 Dot Matrix, 세븐세그먼트 x 4
    - 모터제어기 내장 : Stepping Motor 컨트롤러 x 2개, 소용량 DC Motor 컨트롤러 x 2개, RC 서보모터 8개 연결 가능
    - 센서 : 적외선 센서, 온도 센서, 조도센서
    - 입출력 장치 : 스위치 8개, LED 8개,
    - RS-232C 통신 : UART0, UART1
    - 기타 장치 : RTC DS1307 내장, 스피커 내장
    - 전원 보호 회로 내장
    - 보드 사이즈 200 * 140

◈ 제품 구성도

1. KT-M128 활용 프로젝트 구성
- 사용자는 KT-M128 트레이닝 키트를 이용하여 다양한 창의 작품을 만들어 볼 수 있습니다.

2. 라인트레이서 로봇 (KT-M128-LT)
- 라인트레이서 센서보드의 적외선 센서 신호를 입력 받아 길을 감지하고 2개의 스테핑 모터를 구동하여 길을 따라갈 수 있는 로봇

3. 멜로디 저장이 가능한 건반
- 8개의 스위치의 입력을 받아 스피커로 단음 멜로디를 내보내며 멜로디를 내부 메모리에 저장한 후 다시 재생해 볼 수 있는 건반 제작

4. 도트메트릭스 또는 Graphic LCD 를 이용한 게임 제작
- S/W 의 배치를 전/후/좌/우 가 가능하도록 배치되어 지뢰찾기, 테트리스 등 간단한 게임을 짤 수 있습니다.온도, 조도센서와 모터, LED 를 이용한 창의 작품
- 온도를 감지하여 높을 경우 모터를 돌려 온도를 낮추거나 어두울 때 LED 를 켜서 밝게 만들어 주는 창의 작품을 제작할 수 있습니다.

​
