RL78 소형 개발 보드 (RM-RL78-G13-MAIN) 사양

    u  RM-RL78-G13 모듈이 연결되어 있어 RL78 MCU를 이용한 개발 가능
    u  RL78/G13 MCU 중 48p 제품인 R5F100GE 채택, 64KB 내장 메모리 적용됨.
    u  RL78/G13 MCU 의 핀들과 특수 기능 핀들을 모두 커넥터로 만듦.
    u  라인 트레이서 바디에 호환되는 규격의 서포터 고정용 구멍이 있음.
    u  어댑터 입력으로 외부 전원 DC 6.5~12V 입력 가능. 5V / 3.3V 전원을 모듈에 공급해줄 수 있음.

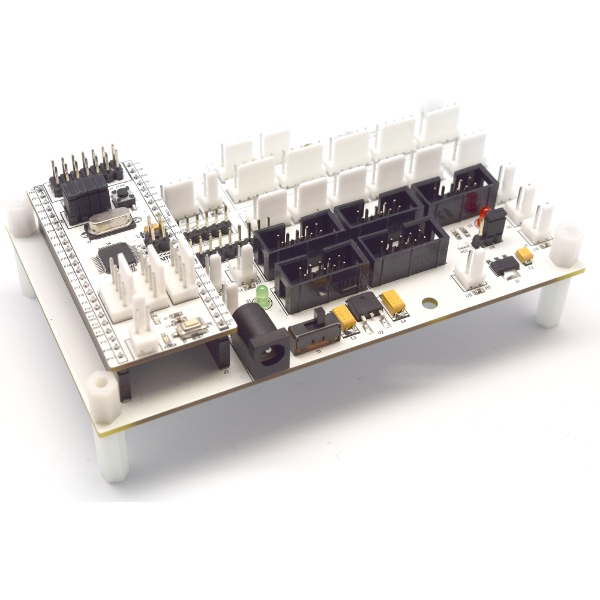

RM-RL78-G13-MAIN 개발 보드


하드웨어 명세

1. 하드웨어 구성도 – 모듈






RM-RL78-G13 모듈 하드웨어 구성도 (1/3, 윗면)






RM-RL78-G13 모듈 하드웨어 구성도 (2/3, 윗면)


RM-RL78-G13 모듈 하드웨어 구성도 (3/3, 아랫면)



2. 핀 배치 - 모듈


3. 하드웨어 구성도 – 개발 보드



RM-RL78-G13-MAIN 개발 보드 구성도 (1/2)




RM-RL78-G13-MAIN 개발 보드 구성도 (2/2)



4. GPIO 커넥터 핀 정보

RM-RL78-G13-MAIN V1.0 모듈의 GPIO 구성은 10핀 박스 커넥터로 구성된 P1, P0+P7이 있습니다. 이 커넥터를 활용하여 NEWTC의 다른 모듈 또는 사용자가 설계한 보드를 연결하여 구동시킬 수 있습니다. 각 포트의 핀 배치는 다음과 같습니다.



5. 타이머 입/출력 10핀 박스 커넥터 핀 정보

RM-RL78-G13-MAIN V1.0 모듈은 타이머 입/출력을 10핀 박스 커넥터로 묶어 구성하였습니다. 이 커넥터를 활용하여 타이머 클럭 입력 또는 PWM 출력을 더 편리하게 활용할 수 있습니다. 각 커넥터의 핀 배치는 다음과 같습니다.



<타이머 입력>



<타이머 출력>

6. ADC 10핀 박스 커넥터 및 2핀 커넥터 핀 정보

본 모듈은 R5F100GE MCU에 들어 있는 ADC 10개 중 8개를 박스 커넥터로 묶어 구성하고, 나머지 2개는 2핀 커넥터로 구성하였습니다. 각 커넥터의 핀 배치는 다음과 같습니다.
