◈ USB TO SERIAL 변환보드

본 제품은 방송통신기자재등의 적합등록 필증을 받은 제품입니다.
KCC인증 번호 : KCC-REM-TXZ-AD-USBSERIALV02

ㆍ TTL Level (5V), RS-232C Level(±12V) 신호 모두 지원
    - TTL Level(3.3V, 5V)신호는 5045-4 커넥터로 출력 (MCU, 로직에서 직접 사용)
    - RS232C Level(±12V)신호는 5267-3 커넥터 및 9핀 D-SUB로 출력
ㆍ 시리얼 통신 제어 신호 사용 가능 (루프백 저항 제거 시)
    - 기본 설정은 루프백 저항이 있어서 RXD, TXD, GND 3핀만으로 통신 가능
    - 핸드 쉐이크 모드를 사용할 경우 RI/DTR/CTS/RTS/DSR/DCD 사용 가능
ㆍ USB 5V 전원 사용 가능 (UART 4Pin 커넥터 사용할 경우)
ㆍ GPIO 4핀을 ON/OFF제어 가능 함 (윈도우 프로그래밍 예제 제공)

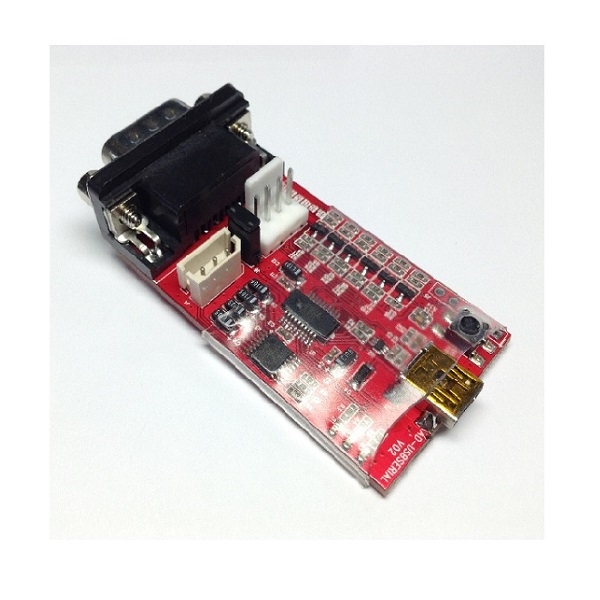

                               [USB TO SERIAL 변환보드 AD-USBSERIAL V02]





[하드웨어 구성도]




[블럭도]


◈ USB 드라이버 설치



1. NEWTC 홈페이지 자료실에 제공되는 AD-USBSERIAL V02 드라이버를 다운로드 받아서 설치합니다.
- 홈페이지 주소 : http://www.newtc.co.kr (자료실)



2. 컴퓨터의 USB 포트에 AD-USBSERIAL을 연결하면 장치가 검색됩니다.
- 내 컴퓨터의 시스템하드웨어장치관리자에 위 그림과 같이 포트 장치에 N.T.C USB Serial 포트가 잡힙니다.여기서는 COM6 라고 되어 있는데 각자 컴퓨터에 따라 또는 연결되는 USB 포트에 따라 달라질 수 있으니AD-USBSERIAL을 사용하기 전에 확인 해야 합니다.
- COM 포트의 변경이 필요할 경우 USB_Serial N.T.C를 선택하고, 마우스 오른쪽 버튼을 눌러 속성>포트설정>고급>COM 포트번호를 변경할 수 있습니다. (아래 그림 참고)



◈ 사용하기

- 터미널 프로그램을 실행시킨 후 위에서 앞에서 확인한 포트로 연결하면 사용이 가능 합니다.



- PC 응용 소프트웨어를 작성하여 사용할 경우 앞에서 설정한 COM 포트로 데이터를 쓰거나 읽어가면 됩니다.
