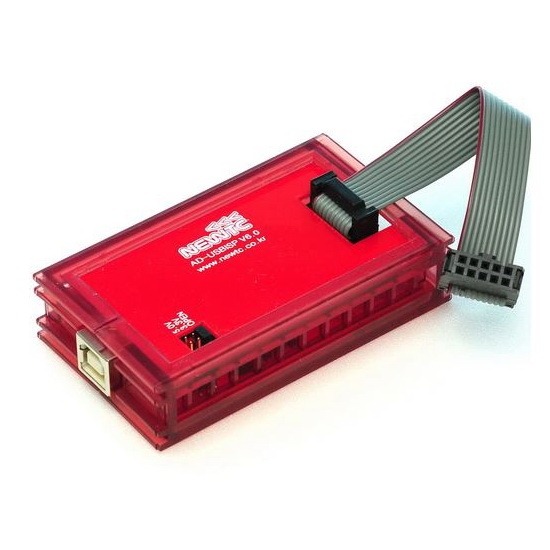

◈ AD-USBISP V6.0 개발 장비 소개

본 제품은 방송통신기자재등의 적합등록 필증을 받은 제품입니다.
KCC인증 번호 : KCC-REM-TXZ-AD-USBISPV6

ㆍ AVR 용 ISP(In System Programming) 개발 장비
    - AVR 내부 프로그램 메모리에 사용자가 작성한 프로그램을 다운로드 하여 테스트 해볼 수 있습니다.
      (Flash Read/Write 지원)
    - ATMEGA2560, ATMEGA2561, ATMega128, ATMega32, ATMega16, ATMega8 등 ISP를 지원하는 모든 8비트
      AVR 마이크로컨트롤러 다운로드 가능 (3.3V/5V 호환)
    - AT89S52, AT89S51등 89S계열의 8051호환 마이크로컨트롤러에 사용 가능

ㆍ USB를 통한 타겟보드에 전원공급시 3.3V 또는 5V 또는 공급 안함 중 선택이 가능합니다.

ㆍ 지원 S/W (http://www.newtc.co.kr 홈페이지에서 각종 강좌 제공)
    - ICC-AVR 에서 컴파일 후 자동 다운로드 가능
    - CodeVision C Compiler
    V1.24.6 Commercial Release 이상 지원(V1.24.7F는 지원되지 않음)
    V1.25.x 버전 이상에서 안정적인 동작 가능
       (하지만, 일부 코드비전 버전에서는 EEPROM Write시 문제 발생 가능있을 수 있으므로,
        이 경우 AVR Studio를 사용하여, EEPROM Write하세요.)
    - AVR STUDIO 최신버전 V7.0~ V4.13 모두 지원
       (단, AVR Studio의 버전별로 일부 MCU는 AVR Studio V4.19까지만 지원됩니다. ==> 프로그램은 자료실에서 다운로드 가능.)

< ATMEL Studio V6.1에서 STK500 이 지원되는 ATMEGA 시리즈 >

ATMEGA128, atmega128A, ATMEGA1284, ATMEGA1284P,
ATA6612C, ATA6613C, ATA6614Q,

ATMEGA32, ATMEGA32A, ATMEGA324A, ATMEGA324P, ATMEGA324PA,
ATMEGA328, ATMEGA328P,

ATMEGA16, ATMEGA16A, ATMEGA162, ATMEGA164A, ATMEGA164P, ATMEGA164PA,
ATMEGA168, ATMEGA168A, ATMEGA168P, ATMEGA168PA,

ATMEGA8, ATMEGA8A, ATMEGA8515,
ATMEGA88, ATMEGA88A, ATMEGA88P, ATMEGA88PA

ATMEGA48,ATMEGA48A, ATMEGA48P, ATMEGA48PA,
ATMEGA644, ATMEGA644A, ATMEGA644PA,

< ATMEL Studio V6.1에서  STK500 이 지원되는 ATtiny 시리즈 >

ATtiny13, ATtiny13A,
ATtiny2313, ATtiny2313A,
ATtiny25, ATtiny261, ATtiny261A, ATtiny28,
ATtiny4313
ATtiny45, ATtiny461, ATtiny461A,
ATtiny48,
ATtiny85, ATtiny861, ATtiny861A, ATtiny88

 [ AD-USBISP V6.0 뒷면 외관 ]

[ AD-USBISP V6.0 측면 외관(LED 점등) ]

[ISP 커넥터 핀번호]

ㆍ ATMega128 의 경우 1번과 2번 핀에 PDI, PDO를 연결하고 PDI, PDO가 없는 AVR의 경우 MOSI, MISO를 연결합니다.

ㆍ 각 핀들의 기능
    - MOSI : Master output Slave input
    - MISO : Master input Slave output
    - SCK : Master clock out
    - RST Reset signal
    - Vtref : Target board voltage
    - NC : Not Connect

ㆍ USB 버스 전원 사용 방법
    - USB-ISP를 사용하면서 USB의 전원(5V 또는 3.3V)을 사용하고 싶다면 쇼트핀  으로
