1. 제품명
ATMEGA2560 5V Rabbit 코어모듈 + USB to TTL
2. 제품소개
ATmega2560-16AU AVR 마이크로 컨트롤러를 사용 하였습니다. 16MHz 클럭을 공급하고 있어 전원은 5V를 입력하면 됩니다.

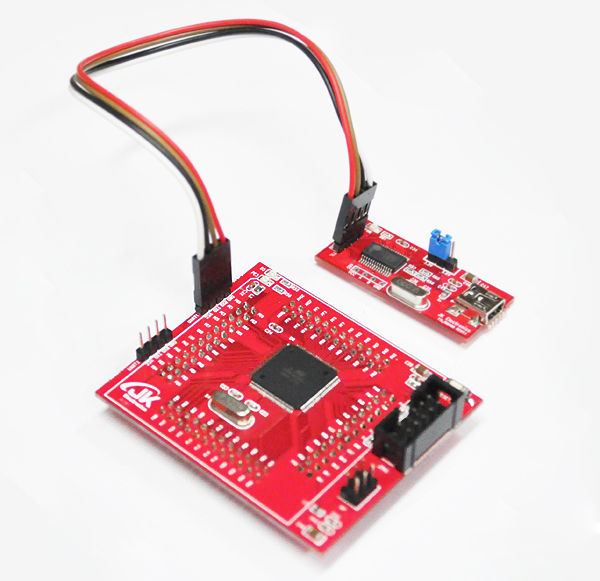

TTL레벨로 UART1, 2 통신이 가능합니다. UART 통신을 쉽게 하기 위해서 USB to TTL 제품이 포함 되어 있습니다.
3. 제품사양
(1) ATMEGA2560-16AU AVR 마이크로 컨트롤러 사용
(2) Avrstudio, ICCAVR 컴파일러 소스 제공
UART1, UART2 통신 |
RS485 통신예제 |
온도센서 제어 |
Buzzer 제어 |
LED제어 |
Button(Polling, Interrupt) |
7Segment LED 제어 |
EEPROM(I2C) |
RTC 제어 |
SD메모리/FAT32 |
ADC입력 |
12864 그래픽 LCD |
1602 Char LCD |
2.8 TFT LCD |
MP3 Player |
nRF24L01 Tx/Rx |
|
|
(3) 2열 2.54mm 핀 간격으로 ATMEGA2560의 모든 핀이 나와 있습니다.

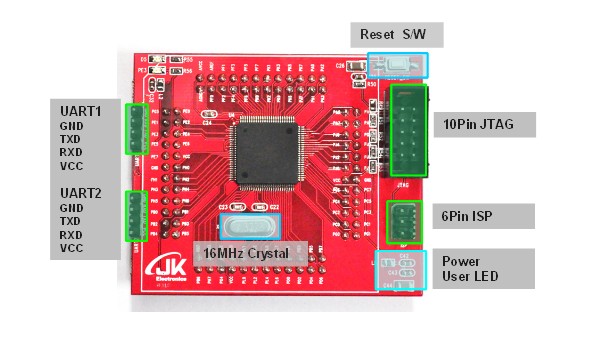

(4) 5V전원으로 최대 속도로 동작하도록 16Mhz 크리스탈 클럭을 사용
(5) 전원 입력은 5V이고 CPU 동작 전원도 5V
(6) 1열 2.54mm 간격의 UART1, UART2 TTL 레벨(5V) 통신 포트
(7) 표준 10핀 JTAG, 표준 6핀 ISP 포트
(8) Reset S/W, 전원 LED, User LED

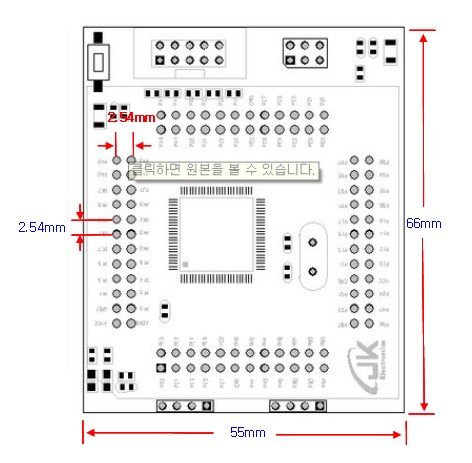

(9) 크기(W*H) : 66mm*55mm

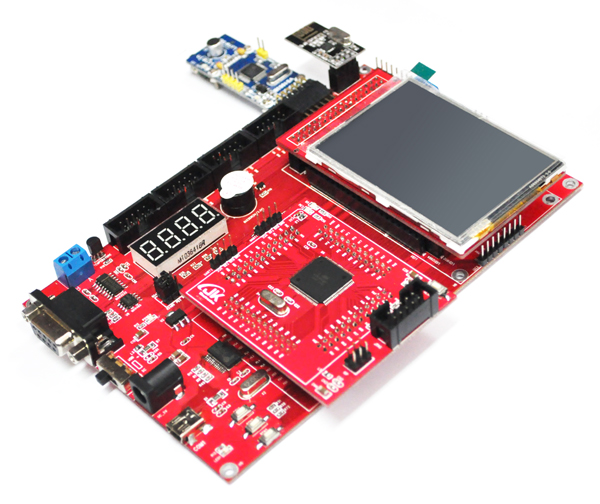

* 2.8인치 TFT LCD와 MP3모듈, nRF24L01 모듈 연결(TFT LCD 제품은 3.3V,5V 모두에 동작 가능합니다.)

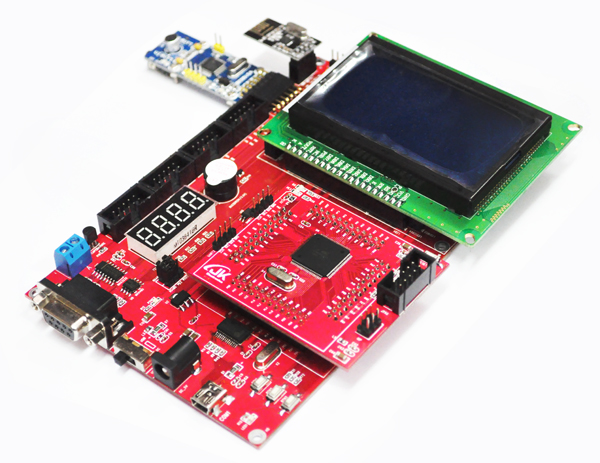

* 12864 그래픽 LCD와 MP3모듈, nRF24L01 모듈 연결(12864, 1602 LCD는 3.3V, 5V 모두에서 동작 가능)

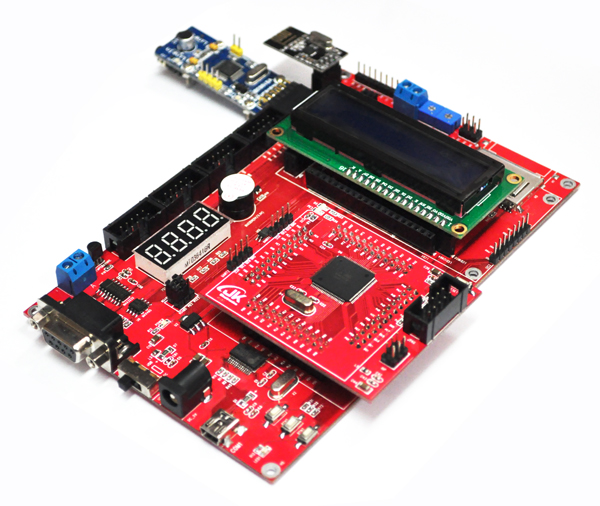

* 1602 캐릭터 LCD와 MP3모듈, nRF24L01 모듈 연결(12864, 1602 LCD는 3.3V, 5V 모두에서 동작 가능)

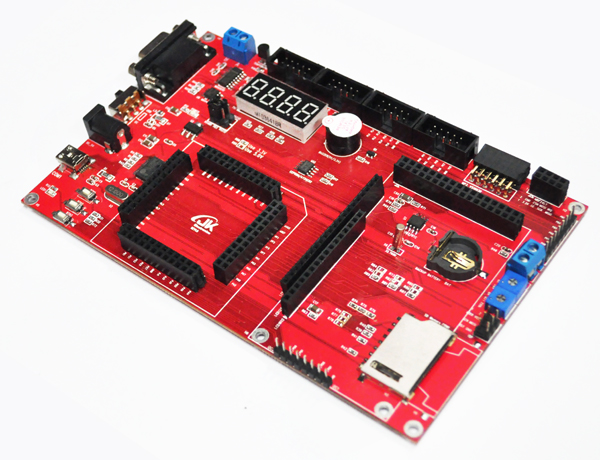

4. AVR Rabbit 관련 제품들
5. 제품 구성
(1) ATMEGA2560 5V Rabbit 코어모듈 1 Set
