상품상세정보

1. 제품명

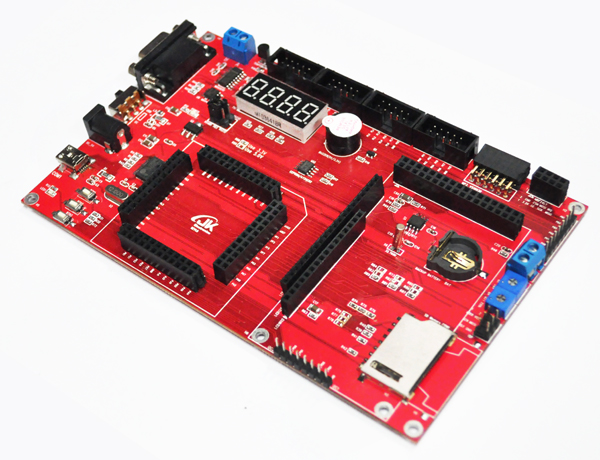

ATMEGA2560 3.3V Rabbit Bottom Board





2. 제품소개
ATMEGA2560 3.3V Rabbit 코어모듈과 연결해서 VS1003B MP3 모듈, nRF24L01 RF모듈, Char LCD, 터치 LCD 등을 테스트 할 수 있는 보드 입니다.


개발자 메뉴얼 및 소프트웨어 업데이트 소식
하드웨어 상세 사양서 및 회로도 schematic 하드웨어 회로도에 대한 설명과 디바이스에 대한 설명
개발자 메뉴얼 및 소스 다운로드 linux 개발보드 메뉴얼과 소스를 다운로드 받을 수 있습니다.


3. 제품사양

(1) PC와 COM포트 연결및 전원공급을 위해서 USB to Serial 포트 내장(UART0 미니 USB 포트)
(2) USB전원과 5V DC 어댑터(외경:5.5mm, 내경:2mm) 전원 공급 선택 가능
(3) Avrstudio, ICCAVR 컴파일러 소스 제공

UART1, UART2 통신 RS485 통신예제 온도센서 제어 Buzzer 제어 LED제어 Button(Polling, Interrupt)
7Segment LED 제어 EEPROM(I2C) RTC 제어 SD메모리/FAT32 ADC입력 12864 그래픽 LCD
1602 Char LCD 2.8 TFT LCD MP3 Player nRF24L01 Tx/Rx

(4) Buzzer, SD 소켓 Interface 등이 3.3V 전원 공급으로 설계되어 반드시 ATMEGA128 3.3V Rabbit 코어모듈 제품과 함께 사용해야 합니다.

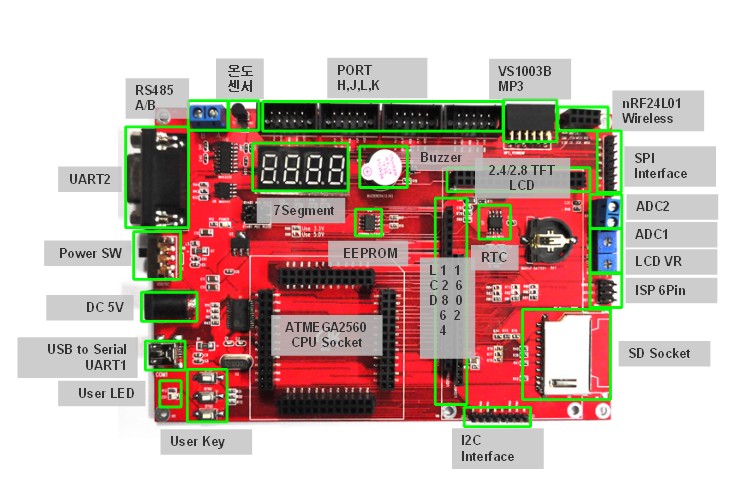

Hardware Features
Serial Port 1 x USB to Serial 포트 내장(UART0), 1 x DB9 포트(UART1)
RS485 1 x MAX485
전원공급 1 x USB to Serial 포트, 1 x 5V DC 어댑터
전원 입력은 5V이고 CPU 동작 전원은 3.3V
ADC 1 x ADC1 VR, 1 x ADC2 Interface
Buzzer 1 x Buzzer
EEPROM 1 x AT24C02 EEPROM
온도센서 1 x DS1B820 온도센서
RTC 1 x DS1302 RTC
7Segment 1 x 7Segment
Char LCD 1 x 1602 Char LCD Interface
Graphic LCD 1 x 12864 Graphic LCD Interface
TFT LCD 1 x 2.4/2.7 Inch TFT LCD Interface
LEDs 1 x power LED, 1 x user LED
Buttons 3 x User button
MP3 12Pin VS1003B MP3 Interface
RF 8Pin nRF24L01 Wireless Interface
SD Socket 1 x SD Socket
ISP 포트 6핀 표준 ISP포트
사이즈(W*H) 160mm*102mm

ATMEGA128

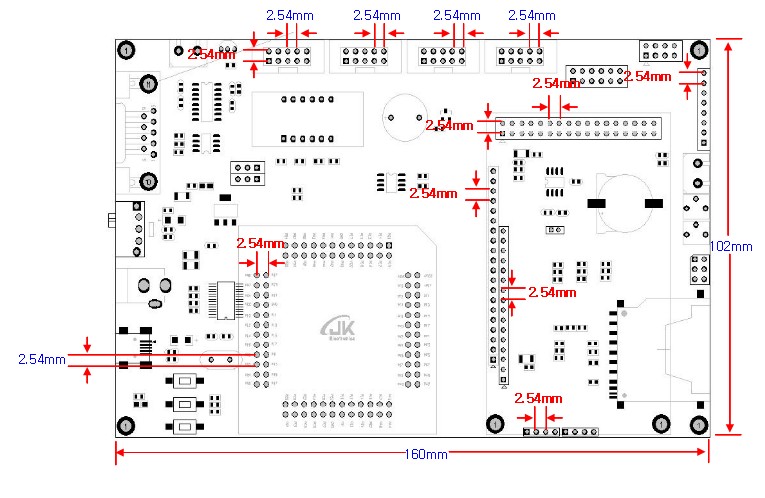

* 제품 상세 사이즈

ATMEGA128

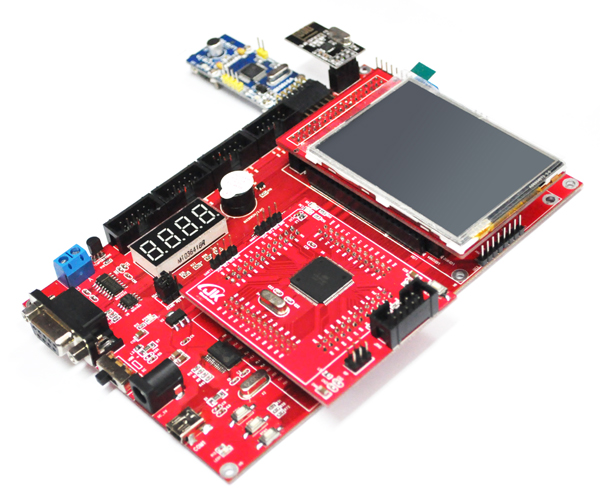

* 2.8인치 TFT LCD와 MP3모듈, nRF24L01 모듈 연결(TFT LCD 제품은 3.3V 동작 제품에만 연결 가능 합니다.)

ATMEGA128

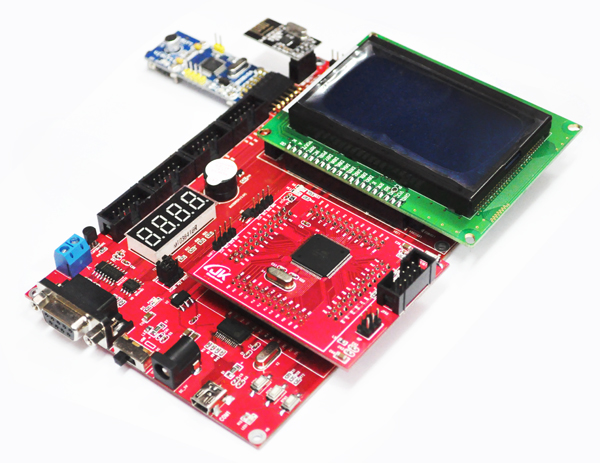

* 12864 그래픽 LCD와 MP3모듈, nRF24L01 모듈 연결(12864, 1602 LCD는 3.3V, 5V 모두에서 동작 가능)

ATMEGA128

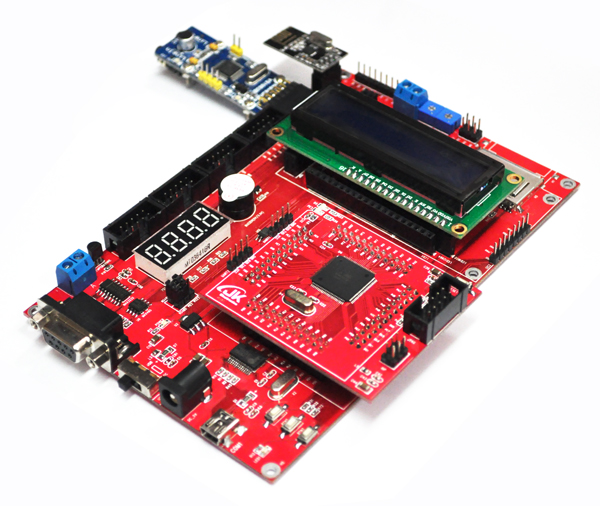

* 1602 캐릭터 LCD와 MP3모듈, nRF24L01 모듈 연결(12864, 1602 LCD는 3.3V, 5V 모두에서 동작 가능)
ATMEGA128

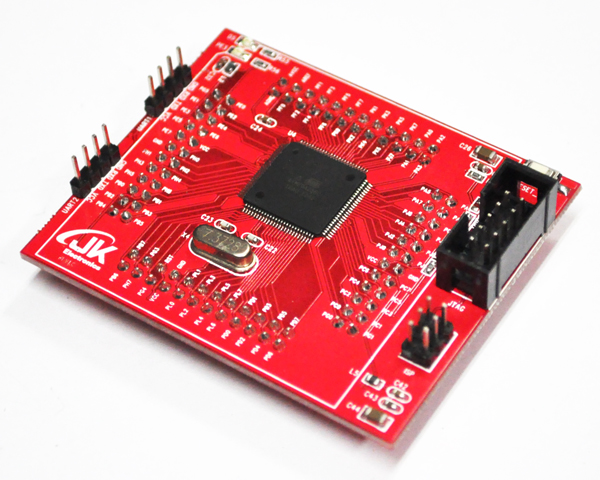

4. AVR Rabbit 관련 제품들
ATMEGA2560 ATMEGA128 ATMEGA128 ATMEGA128 ATMEGA128 ATMEGA128
ATMEGA2560 3.3V VS1003B MP3 USB to Serial LCD 12864 LCD 1602 2.8 TFT LCD



5. 제품 구성
(1) ATMEGA2560 3.3V Rabbit Bottom Board 1 Set

(2) Mini USB 케이블 1 Set
