상품상세정보

1. 제품명

Cortex-M3 STM32F103ZET6 MAME 개발보드 + 7인치 정전식 터치 LCD










2. 제품소개
Cortex-M3 STM32F103ZET6 MAME 개발보드는 자원이 매우 풍부함으로 STM32F103 모듈의 기능을 극치로 발휘하였습니다.
STM32F103 모듈이 갖춘 모든 기능을 이 개발보드에서 확인할 수 있습니다. 뿐만아니라 풍부한 인터페이스 및 기능 모듈을 확장하여
이 개발보드의 역할을 한층 더 업그레이드되였습니다.

개발자 메뉴얼 및 소프트웨어 업데이트 소식
하드웨어 상세 사양서 및 회로도 schematic 하드웨어 회로도에 대한 설명과 디바이스에 대한 설명
개발자 가이드 linux 컴파일서 세팅, 사용가 가이드



3. 제품사양

Hardware Features
CPU Cortex-M3 32bit  STM32F103ZET6 with PFU LQFP144,
512K Flash, 64KB SRAM
External SRAM IS62WV51216,1M bit
External SPI 8M bit SPI Flash
JTAG/SWD 20Pin JTAG/SWD interface
전원공급 6V~16v DC 어댑터 전원 공급 선택 가능
USB 1 x USB 2.0 device
LCD 7 inch 정전식 터치 LCD 800*480해상도 FSMC driver, I2C 터치 드라이버
CAN 1 x CAN(2.0B Active) TJA1050
RS485 1 x RS485
RS232 1 x RS232
1 x USB to serial(내장)
PS/2 1 x mouse, keyboard interface
JOY PAD 1 x joystick interface
SD Memory 1 x SPI/SDIO SD memory card interface
LED 1 x power LED(BLUE), 2 x User LED(DS0: RED,DS1: GREEN)
Button 3 x User Button, 1 x Wakeup button, 1xReset button
EEPROM 1 x 24C02 EEPROM 256K
Camera 18Pin Camera interface
Battery 1 x Backup battery holder
High-performance audio codec 1 x VS1053
IR receiver 1
RF interface 1 x NRF24L01 interface
temperature sensor interface 1 x DS18B20
Buzzer 1
Audio 1 x Mic, 1 x line in, 1 x line out
Size 112 x 156 mm



* 7인치 정전식 터치 LCD

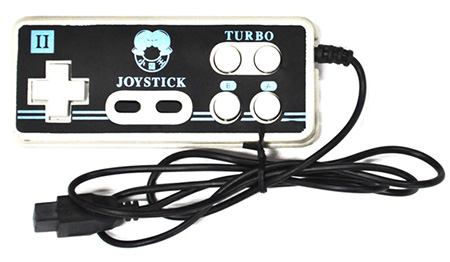

* 게임용 joy stick

stm32f4

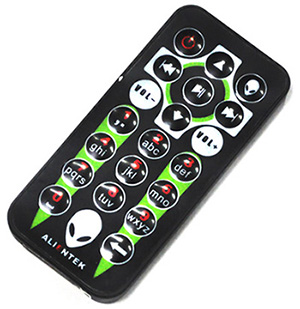

* Infrared Remote Control
stm32f4

1. 제품 구성
(1) One Cortex-M3 STM32F103ZET6 MAME 개발보드 + 7인치 정전식 터치 LCD
(2) One Infrared Remote Control
(3) One Joy Stick
(4) One UART cable
(5) One USB 2.0 cable

(6) One Software source CD

상품리뷰

평점 제목 작성자 작성일
등록된 상품후기가 없습니다.
상품리뷰 전체보기

상품Q&A

번호 제목 작성자 작성일 진행상황
상품문의 전체보기 상품문의 글쓰기

배송/반품/교환안내

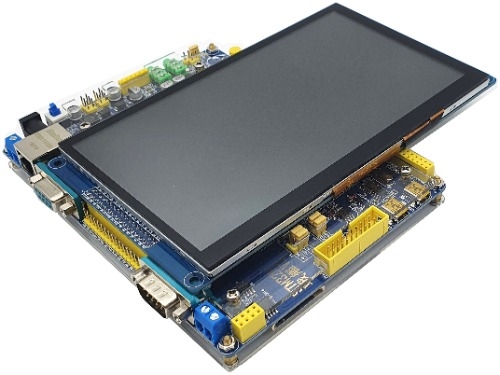

이미지 확대보기 Cortex-M3 STM32F103ZET6 MAME 개발보드 + 7인치 정전식 터치 LCD
