1. 제품명

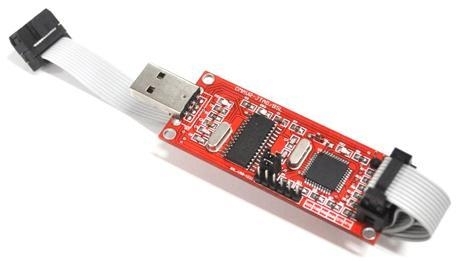

AVR JTAG ICE500 USB

2. 제품소개
AVR JTAG ICE500 USB는 안정된 기능과 낮은 가격으로 AVR Flash 다운로드와 디버깅을 할수 있는 장비 입니다.
AVRSTUDIO에서 JTAG ICE 로 인식 합니다.
개발자 메뉴얼 및 소프트웨어 업데이트 소식 |
개발자 가이드 |
 |
컴파일별 세팅, 사용가 가이드 |
3. 제품 특징
(1) Atmel AVR Studio 사용가능하고 JTAG 모드에서 JTAG ICE로 동작 합니다.

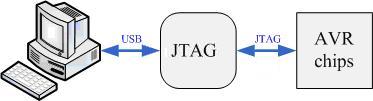

(2) 장비는 PC와 USB로만 연결 됩니다.( USB 포트로 전원 공급 )
(3) 타겟 보드에 점퍼를 이용해서 5V전원을 ON/OFF 할 수 있습니다.
(4) 점퍼 세팅으로 USB to Serial 장비로도 이용할 수 있습니다.
(5) AVR Studio 4.18, IAR Workbench IDE 지원 (AVR Studio 5,6 지원불가능)
(6) Windows XP, Windows 7(32bit, 64bit) 지원
(7) 32bit USB드라이버 다운로드, 64bit USB 드라이버 다운로드

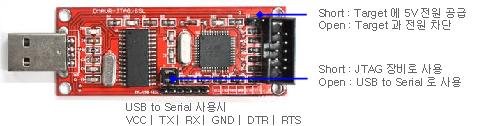

* 점퍼 설명

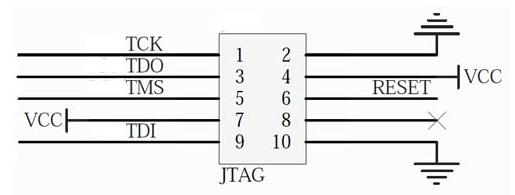

* JTAG 10핀 표준 핀맵

4. 지원 가능한 디바이스
[Mega 시리즈]
ATmega128, ATmega128L, ATmega16, ATmega162, ATmega162V, ATmega165, ATmega165V, ATmega169, ATmega169V, ATmega16L,
ATmega32, ATmega323, ATmega323L, ATmega32L, ATmega64, ATmega64L
5. 제품 구성
