1. 제품명

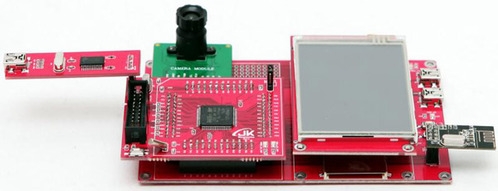

STM32F107VCT6 Rabbit 개발보드 + 2.8 터치 LCD



2. 제품소개
STM32 Cortex-M3 에 기반한 32bit ARM 개발보드로 STM32F107VCT6 MCU를 사용하여 최대 72 MHz
속도로 동작 하고 CPU모듈과 Bottom보드가 분리되어 있습니다. Rabbit Bottom 보드에는 CMOS Camera, nRF24L01 RF,
터치 LCD 등의 다양한 모듈들을 연결하여 테스트 할 수 있습니다.




개발자 메뉴얼 및 소프트웨어 업데이트 소식
하드웨어 상세 사양서 및 회로도 schematic 하드웨어 회로도에 대한 설명과 디바이스에 대한 설명
개발자 메뉴얼 및 소스 다운로드 linux 개발보드 메뉴얼과 소스를 다운로드 받을 수 있습니다.




3. 제품사양
(1) CPU보드의 BOOT0 점퍼를 선택해서 ISP 모드로 진입하여 프로그램 다운로드를 할 수 있습니다.
(2) 전원 공급과 UART 연결을 편리하게 하기 위해서 USB to Serial 포트가 내장되어 있습니다.
(3) Keil MDK 4.x, IAR Workbench 5.x, RIDE7 예제소스 코드 지원



Hardware Features
CPU STM32F107VCT6 Cortex-M3 Core(LQFP-100)
SRAM 64KB internal SRAM
Flash 256KB internal Flash memory
LCD 2.8 인치 TFT 터치 LCD 기본제공( 320 x 240 )
Camera 20Pin CMOS 카메라 인터페이스( 카메라 모듈 옵션 구매 )
RF nRF24L01 인터페이스( RF모듈 옵션 구매 )
USB 1 x USB 2.0 ( 5Pin Mini )
Serial Port USB to Serial 포트 내장
SD Socket 1 x SD Socket
LEDs 1 x power LED, 2 x user LED
Buttons 1 x reset button, 1 x User Button
JTAG 20 Pin JTAG interface
확장포트 STM32F107VCT6의 모든 포트가 2 x 2.54 mm 으로 나와 있습니다.

* Rabbit CPU 모듈







* Rabbit Bottom Board



* Camera, RF 모듈 연결





4. 옵션제품(별도 구매제품)



stm32
CMOS Camera





5. 제품 구성
(1) One STM32F107VCT6 Rabbit 코어모듈
(2) One STM32F Rabbit Bottom Board
(3) One 2.8인치 TFT 터치 LCD for Rabbit 개발보드
(4) One USB Mini cable
