상품상세정보


 제품명

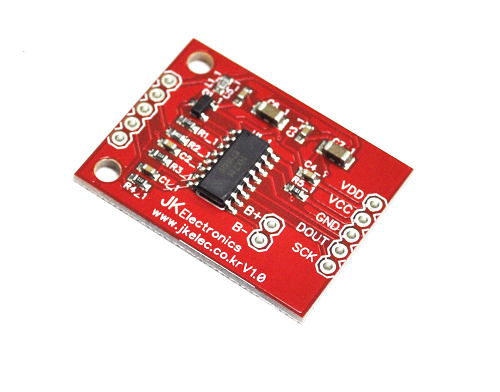

HX711 Load Cell Amplifier ADC Sensor ( 전자저울 로드 셀 ADC 센서 모듈 )



 제품소개

HX711 센서는 HX711 IC로 이루어진 센서이며 로드 셀을 이용하여 간편하게 무게를 측정할 수 있는 센서입니다.
마이크로 컨트롤러에 연결하여 로드셀의 저항 변화수치를 읽어들여 제로점 조정한후 이용하면 매우 정확한 값을 얻을수 있습니다.
그리고 아날로그 와 디지털 서플라이에 필터 커패시터를 분리하여 배치하였습니다.
HX711센서의 통신방식은 이선식 통신을 사용합니다. (클럭, 데이터)
이  센서는 자신만의 저울, 공정 제어, 간단한 탐지등 많은 곳에 유용하게 쓰일 수 있습니다.



 제품연결방법

HX711에는 마이크로 컨트롤러에 연결되는 곳과 로드셀이 연결되는 곳이 있습니다.

E+ : 빨간색(VCC)
E- :  검정색(GND)
A- :  흰색(+신호, +출력)
A+ : 녹색(-신호, -출력)
shield: 노란색(잡음감소)




개발자 메뉴얼 및 소프트웨어 업데이트 소식
개발자 메뉴얼 및 소스 다운로드 schematic AVR, STM32, Arduino 컨트롤 소스를 다운로드 받을 수 있습니다.


 제품 회로도및 외곽 치수

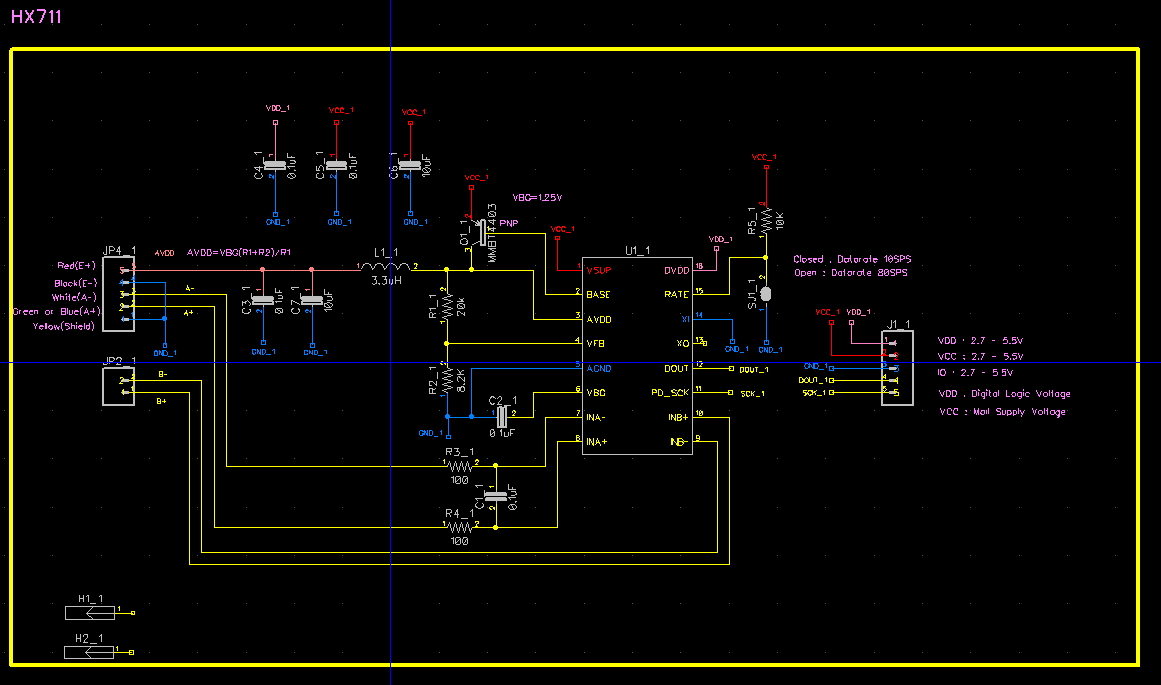

HX711센서 회로도
     - HX711 PDF 회로도 다운로드
     - HX711 데이터시트 다운로드(http://www.jkelec.co.kr)
     - HX711 DXF 캐드 파일 다운로드
     - HX711 무게 측정 데이터 표시 스캐치 파일 다운로드
HX711

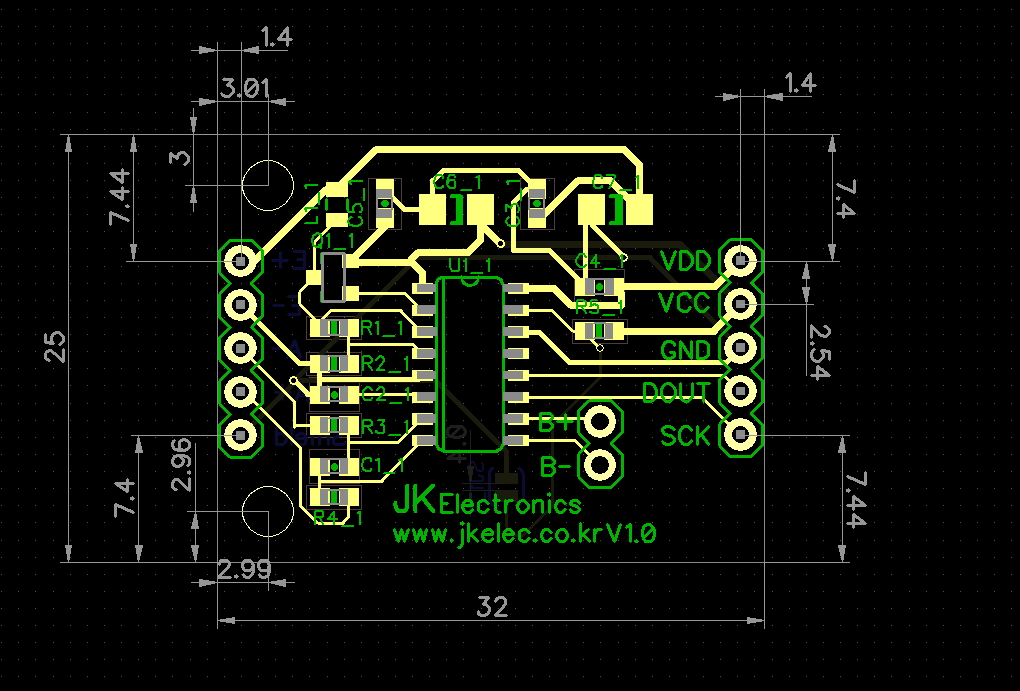

HX711 센서 외곽(mm단위) 치수
HX711



 아두이노 UNO R3 배선도

아두이노 UNO R3와 로드셀을 연결하여 데이터 출력 하기

      5V<--->VCC, VDD

      GND<--->GND

      A0<--->SCK

      A1<--->DOUT

위와같이 연결합니다. (로드셀연결법은 위에 있습니다.)
이 제품에는 5V만 사용이 가능합니다.




HX711




 실행결과



로드셀 데이터 추출 후 무게측정

HX711

실행 동영상




 제품구성

1. HX711센서모듈
2. 5핀 헤더
