LILYGO® TTGO T-카메라 플러스 ESP32-DOWDQ6 8MB SPRAM 카메라 모듈 OV2640 1.3 인치 디스플레이 후면 카메라

참고:

카메라를 확장하여 후면 카메라가 될 수 있으며, 프로그램이 사진을 지연 시키도록 설정된 다음 카메라 기능이됩니다.

카메라 케이블 길이: 75mm

제품 설명

하드웨어 사양

ChipsetESPRESSIF-ESP32-DOWDQ6 240MHz Xtensa® 싱글/듀얼 코어 32 비트 LX6 마이크로프로세서

플래시 QSPI 플래시/SRAM, 최대 4x16 MB

SRAM520 kB SRAM + 8MBytes 외부 SPRAM

키리셋

DisalyIPS 패널 ST7789/1.3 인치

전원 표시기 lampred

카메라 OV2640 2 메가픽셀

온보드 clock40MHz 크리스탈 발진기

작동 전압 2.3V-3.6V

작동 전류 약 160mA

작동 온도 범위-40 ℃ ~ + 85 ℃

Size69.13 * 28.41*8.45mm

MicMSM261S4030H0

SDCard통합 외부 SD 카드 슬롯

전원 관리 칩

IP5306

전원 공급 장치 USB 5V/1A

충전 전류 1A

배터리 3.7V 리튬 배터리

와이파이

표준 FCC/CE/TELEC/KCC/SRRC/NCC(esp32 칩)

Protocol802.11 b/g/n/e/i (802.11n, 속도 향상 150Mbps)A-MPDU 및 A-MSDU 중합, 0.4μS 보호 간격 지원

주파수 범위 2.4GHz ~ 2.5GHz(2400M ~ 2483.5M)

전송 파워 22dBm

통신 거리 300m

블루투스

프로토콜 충족 블루투스 v4.2BR/EDR 및 BLE 표준

무선 주파수-98dBm 감도 NZIF 수신기 클래스-1, 클래스-2 및 클래스-3 이미 터 AFH

오디오 주파수 CVSD 및 SBC 오디오 주파수

소프트웨어 사양

와이파이 모드 스테이션/소프트AP/소프트AP + 스테이션/P2P

보안 메커니즘 WPA/WPA2/WPA2-Enterprise/WPS

암호화 유형 AES/RSA/ECC/SHA

펌웨어 upgradeUART 다운로드/OTA (네트워크/호스트를 통해 펌웨어 다운로드 및 쓰기)

소프트웨어 개발 사용자 펌웨어 개발을위한 클라우드 서버 개발/SDK 지원

네트워킹 프로토콜 IPv4 、 IPv6 、 SSL 、 TCP/UDP/HTTP/FTP/MQTT

사용자 구성 AT + 명령 세트, 클라우드 서버, 안드로이드/iOSapp

오스프리토스

데이터 다운로드 링크:

https://github.com/Xinyuan-LilyGo/esp32-camera-screen

데이터 다운로드 링크:

깃허브: https://github.com/Xinyuan-LilyGO/esp32-camera-plus-bigiot

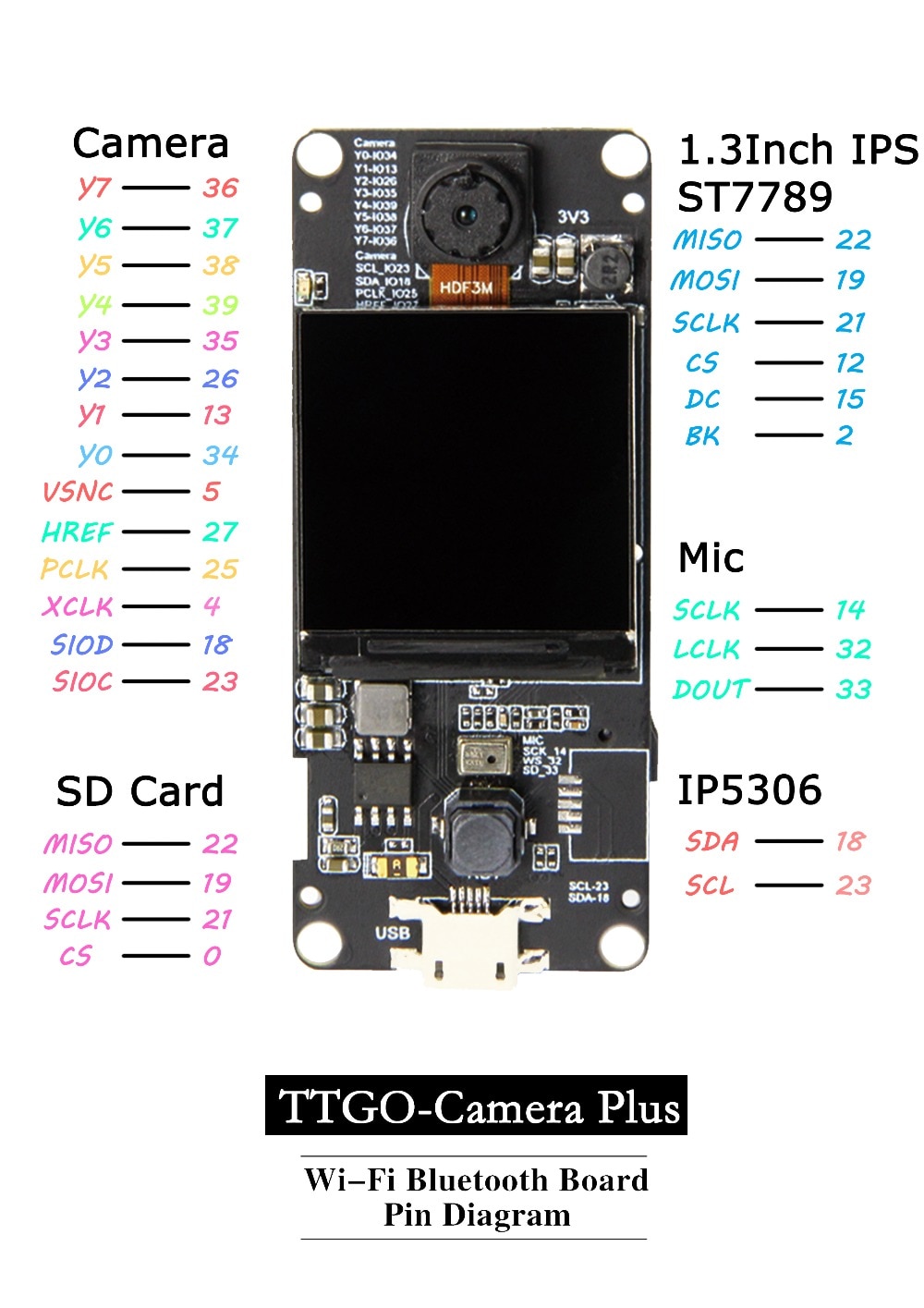

제품 핀 다이어그램:

선택한 종류에 따라 배송됩니다.

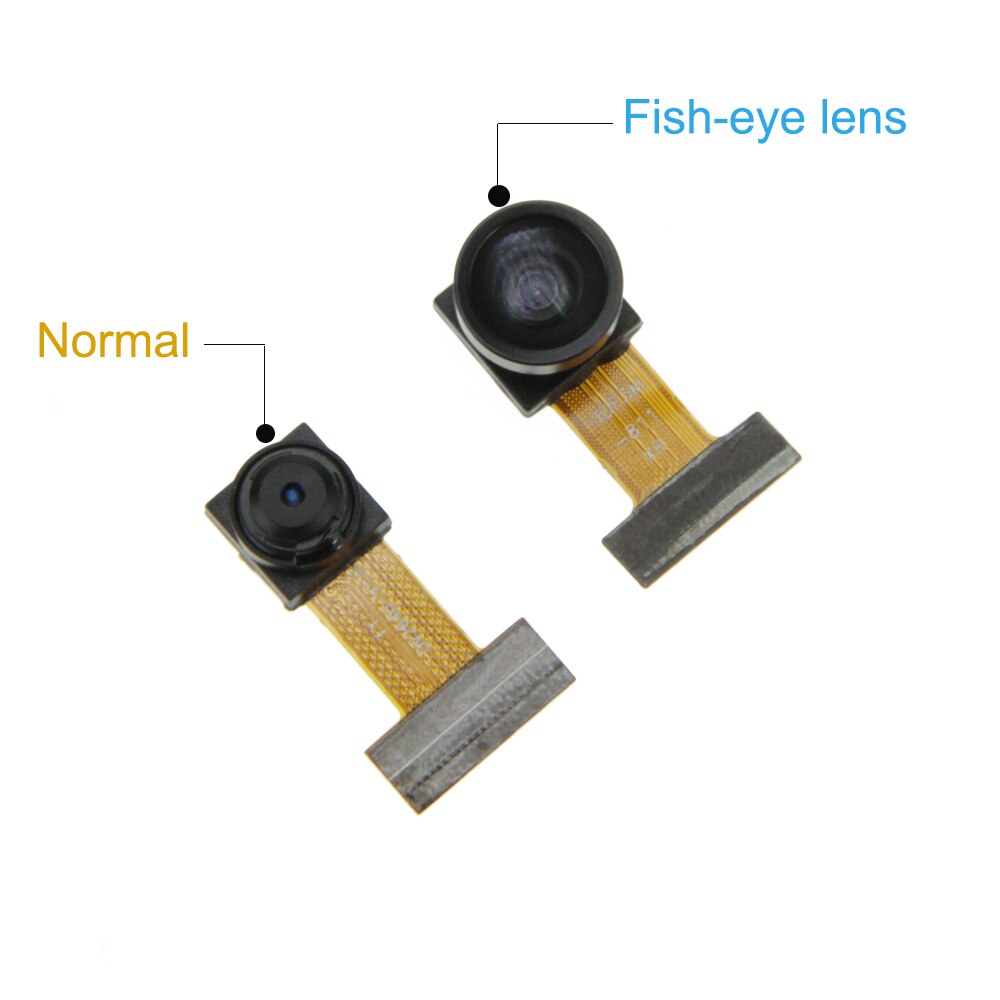

(일반 카메라; 어안 렌즈 카메라; 어안 렌즈 후면 카메라, 일반 후면 카메라.)

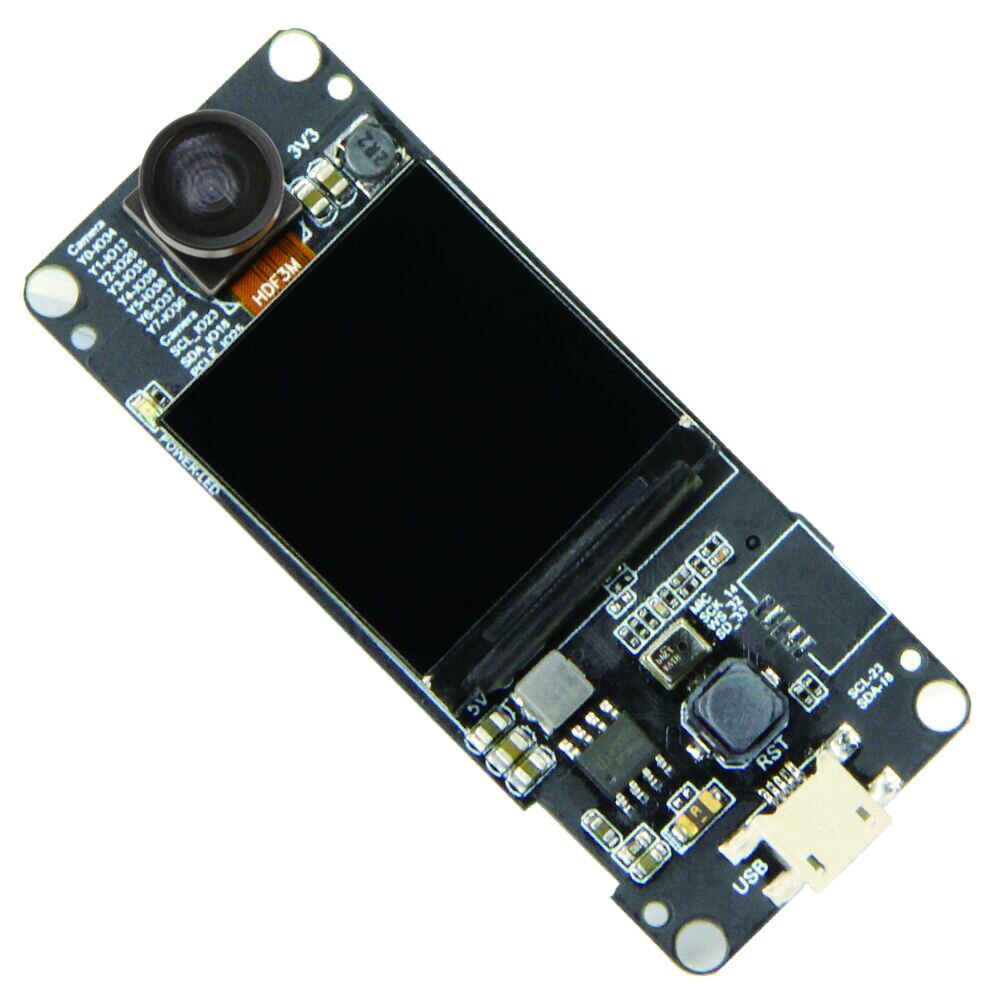

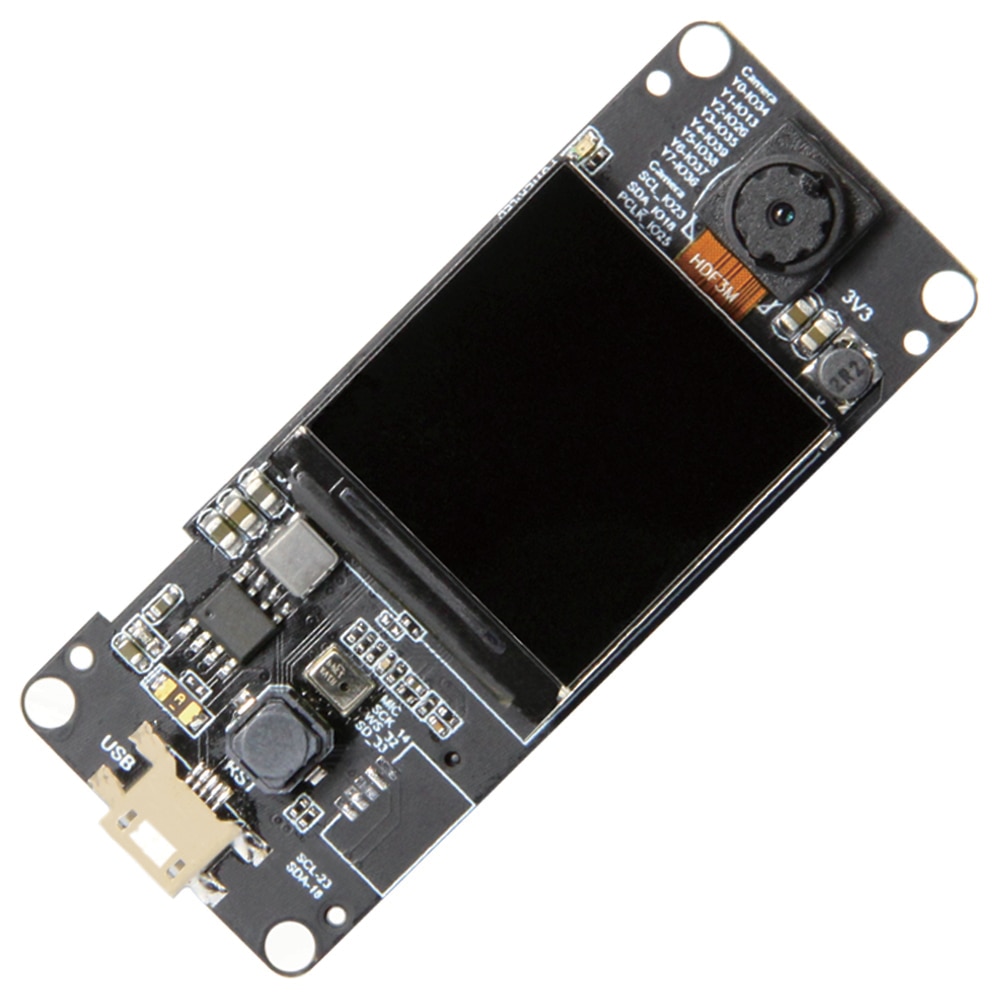

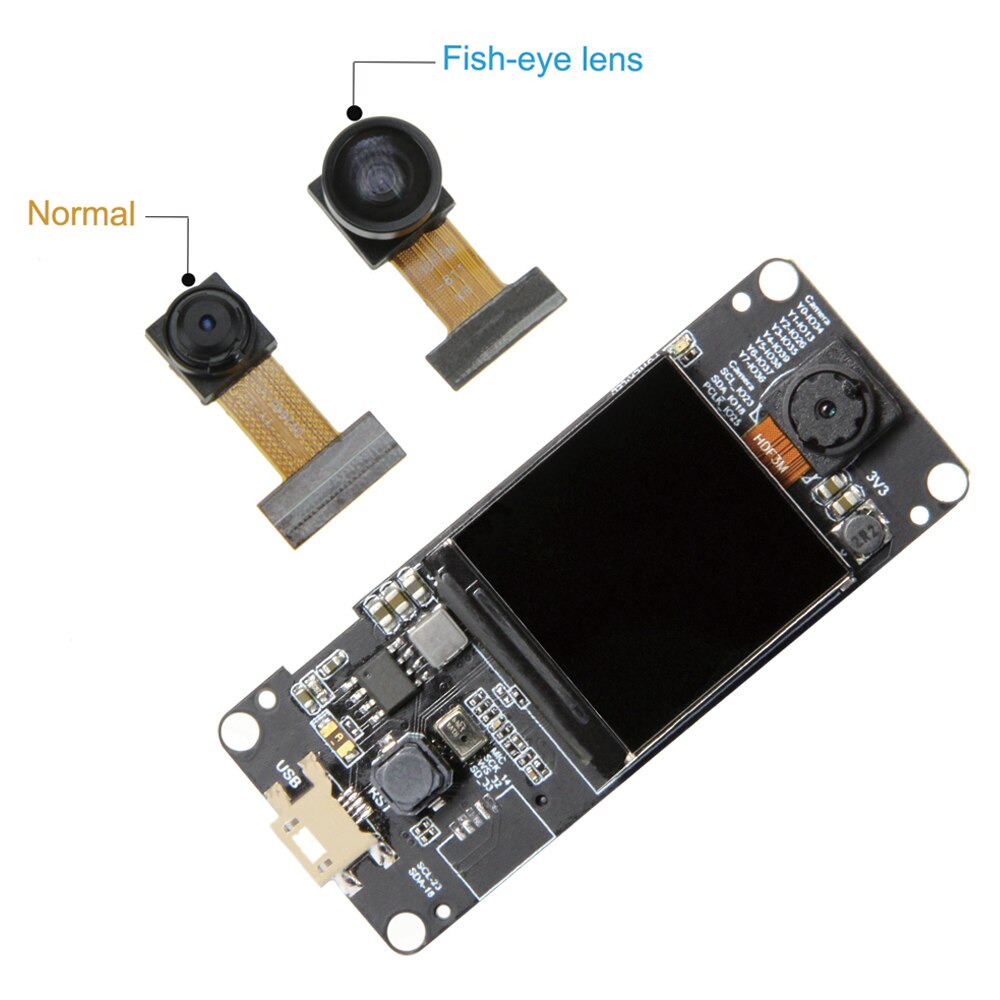

일반 카메라/어안 렌즈 카메라:

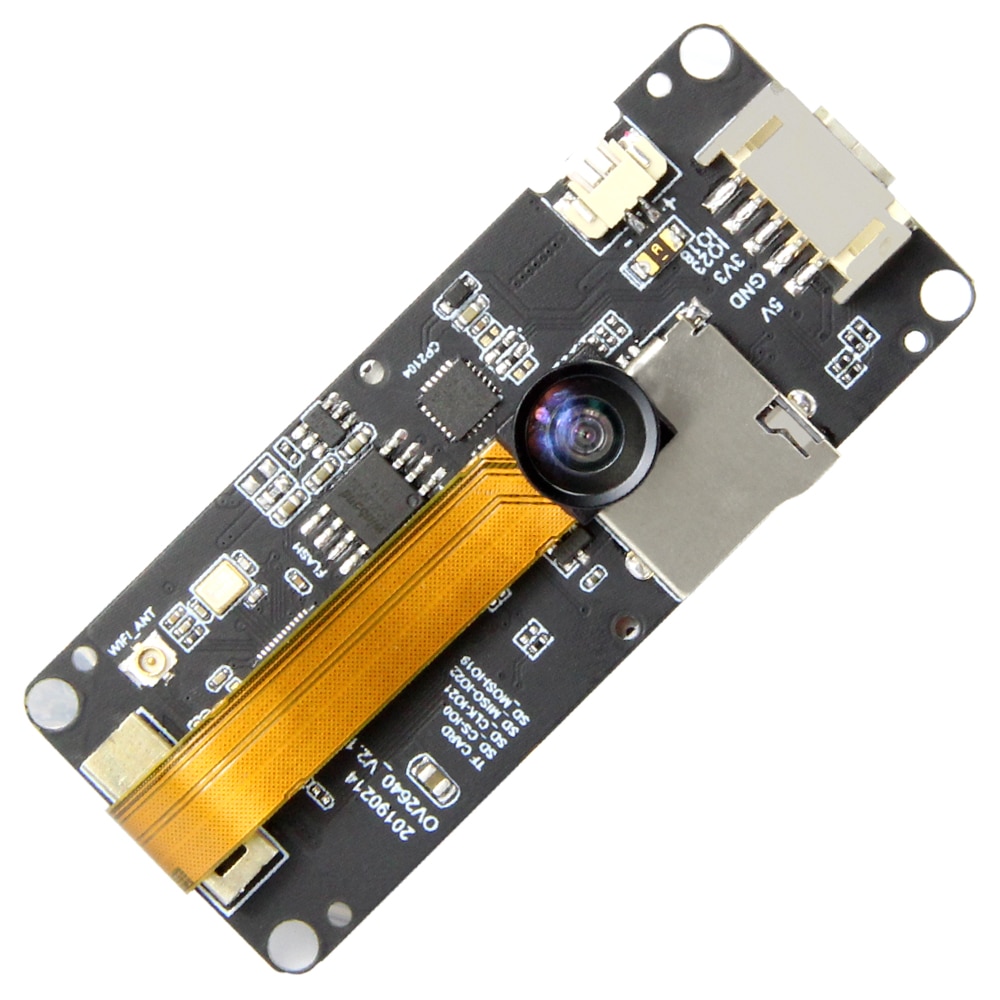

물고기 눈 렌즈 후면 카메라:

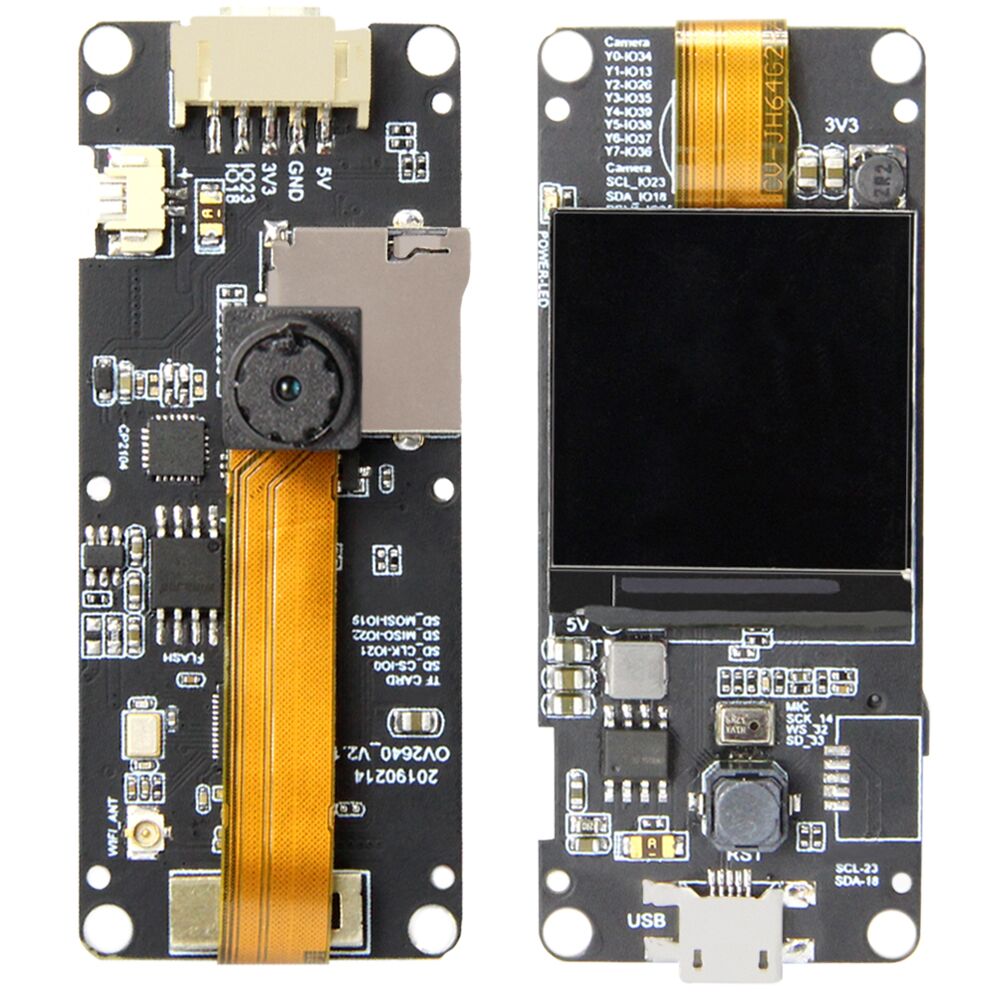

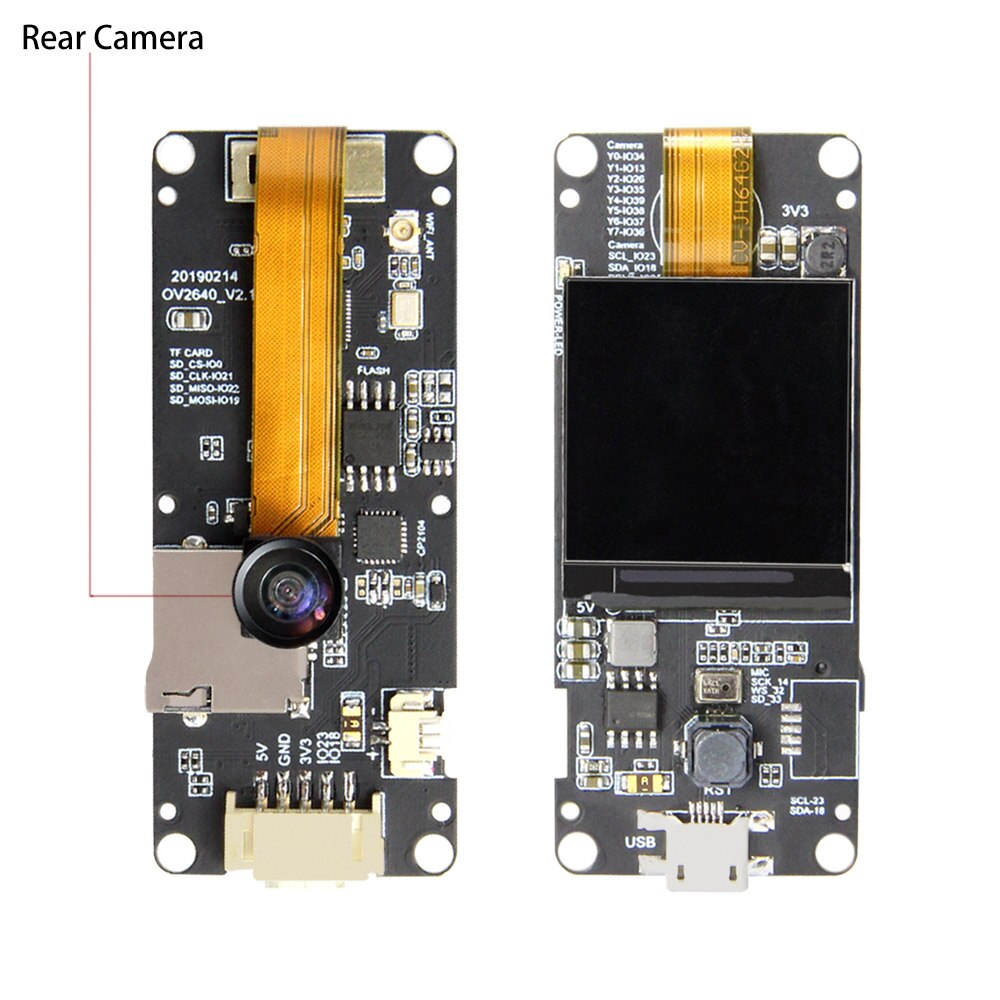

일반 후면 카메라:

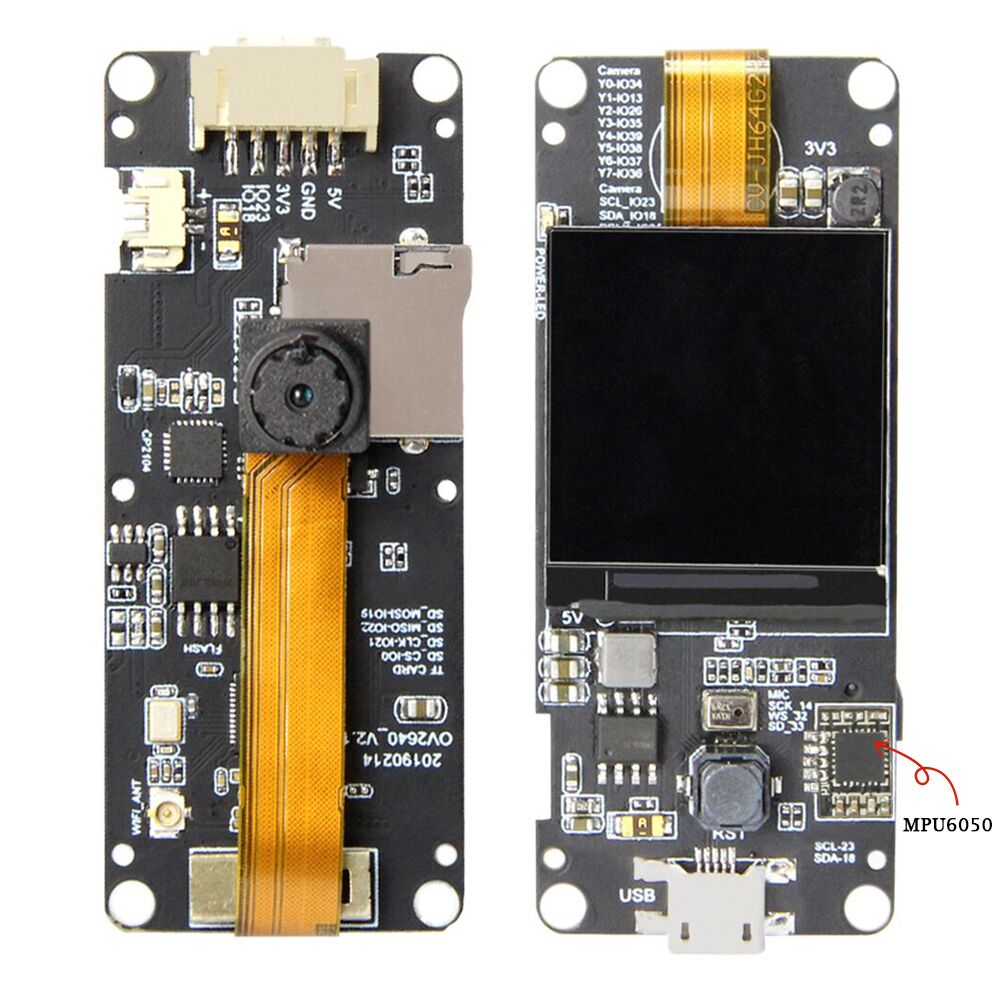

MPU6050 이 장착 된 일반 후면 카메라:

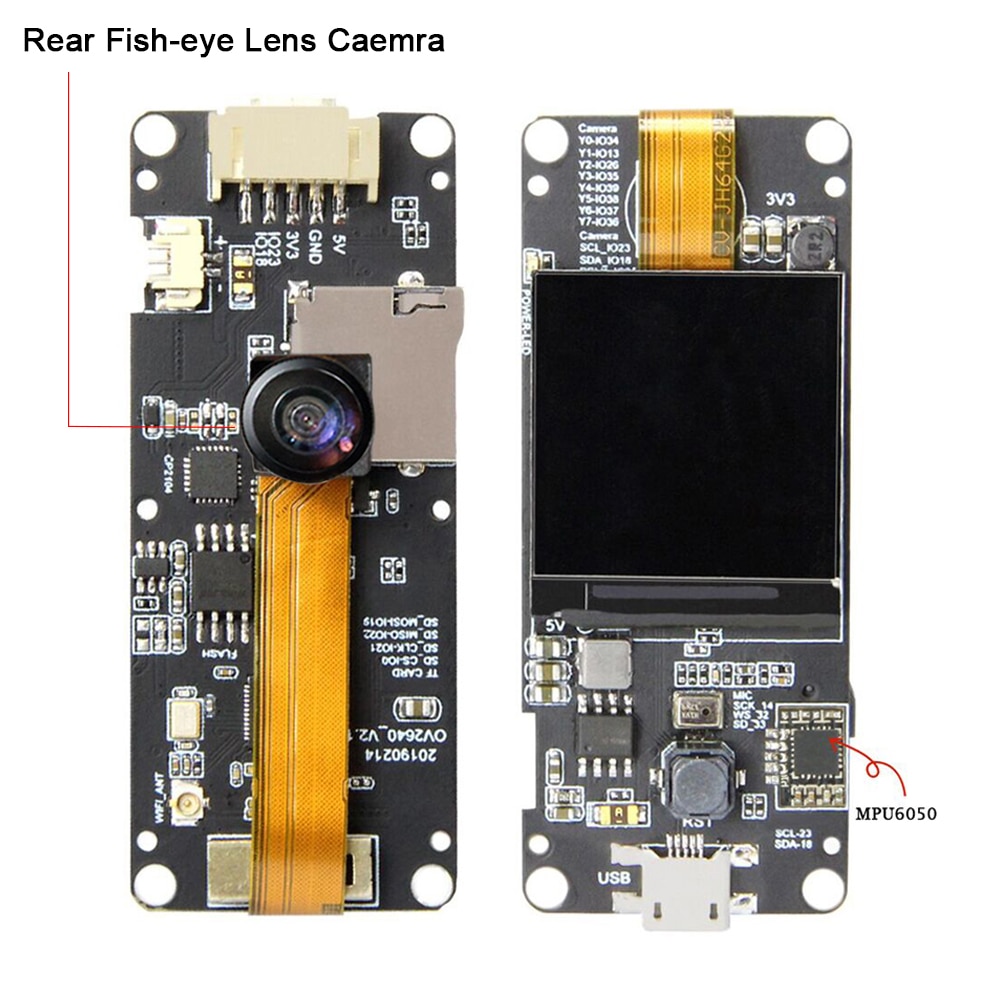

MPU6050 이 장착 된 물고기 눈 렌즈 후면 카메라:

배송 목록(선택한 종류에 따라 배송 됨)

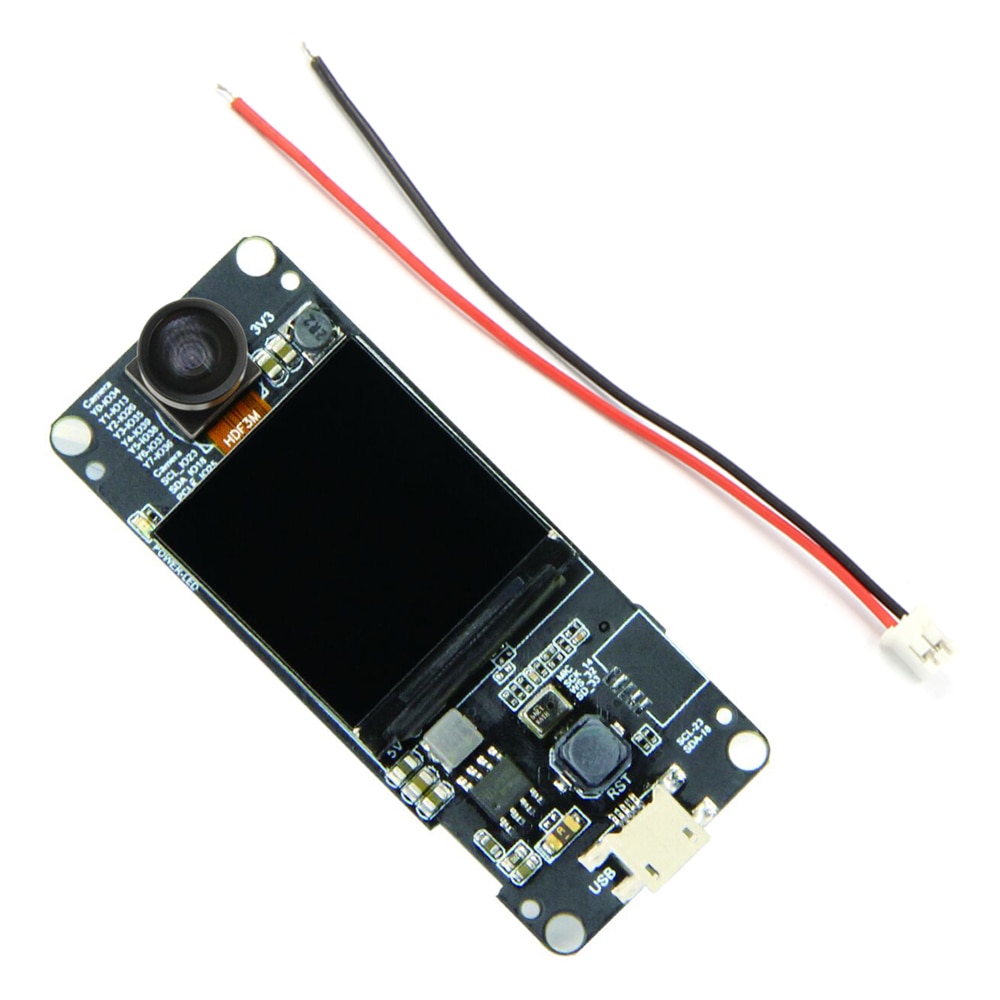

1 X TTGO T 카메라 플러스

1 X 전원 케이블
