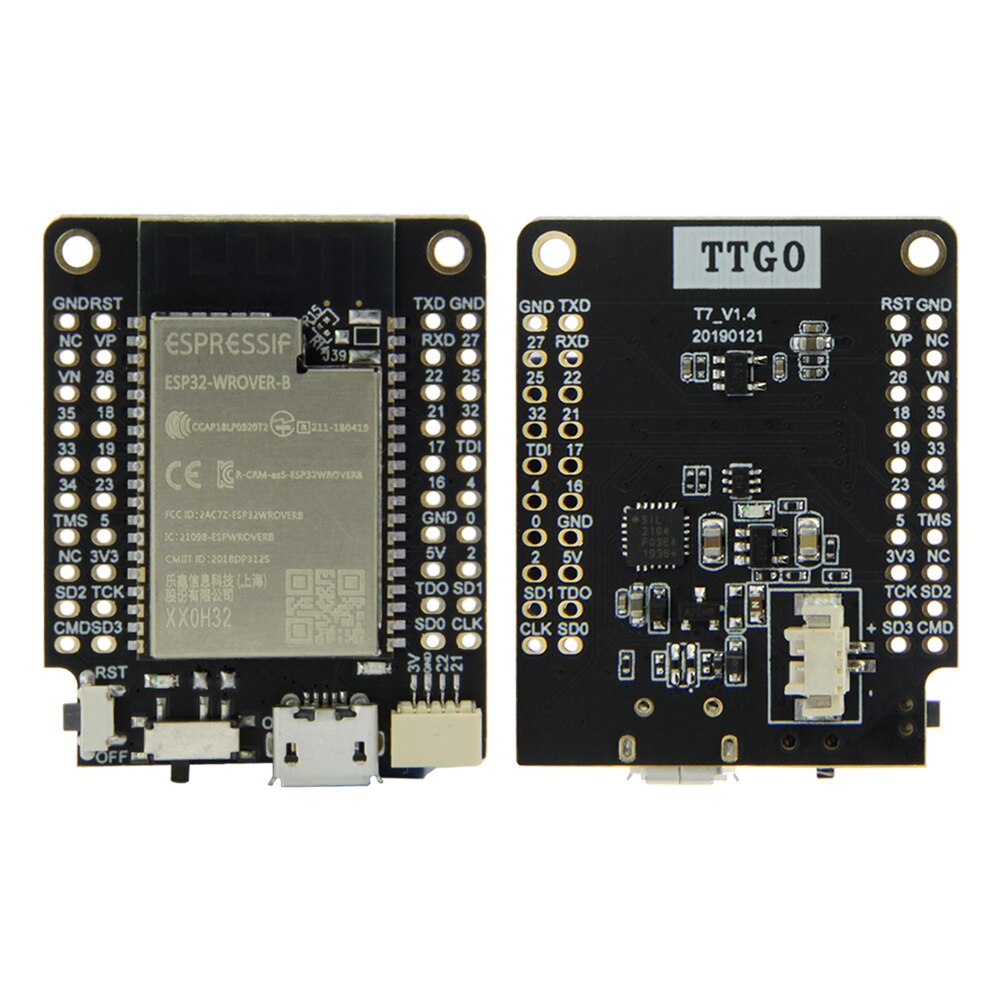

참고:T7 V1.4 의 차이가 V1.5 로 변경되었습니다.

GPIO가 위치를 대체했으며 GPIO16 및 GPIO17 에서 더 이상 외부 확장에 사용할 수없는 두 개의 핀을 GPIO25 및 GPIO27 로 대체했습니다. miniD1 의 것과 호환 될 수 있도록 확장 보드는 원래 GPIO16 및 GPIO17 핀의 영향을받지 않습니다.

하드웨어 사양

칩셋

ESPRESSIF-WROVER-B 240MHz Xtensa® 싱글/듀얼 코어 32 비트 LX6 마이크로프로세서

플래시

QSPI 플래시 4MB 16MB / PSRAM 8MB

스람

520 kB SRAM

버튼

리셋

모듈식 인터페이스

UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, ADC, DACLNA 프리앰프

온보드 시계

40MHz 수정 발진기

작동 전압

2.7V-3.6V

작동 전류

약 30mA

작동 온도 범위

-40 ℃ ~ + 85 ℃

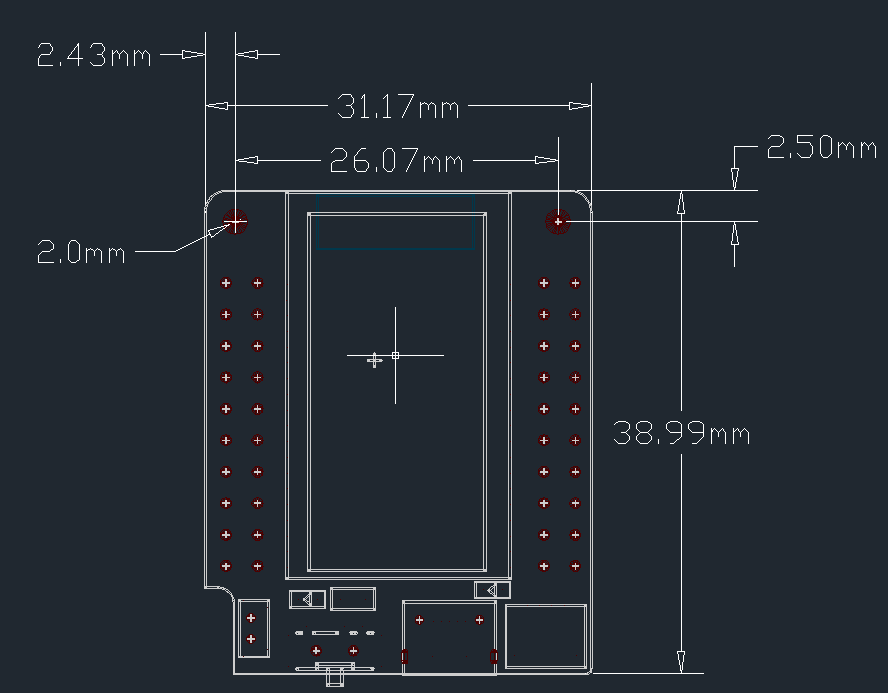

사이즈 & 무게

40.27mm * 31.07mm * 8.13mm(6.42g)

전원 공급 장치 사양

전원 공급 장치

USB 5V/1A

충전 전류

500mA

배터리

3.7V 리튬 배터리

배터리 커넥터

Jst 2 핀 1.25mm

Wi-Fi

표준

FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC(esp32 칩)

프로토콜

802.11 b/g/n(802.11n, 속도 향상 150Mbps)A-MPDU 및 A-MSDU 중합, 0.4μS 보호 간격 지원

주파수 범위

2.4GHz ~ 2.5GHz(2400M ~ 2483.5M)

전송 전력

22dBm

통신 거리

300m

블루투스

프로토콜

블루투스 v4.2BR/EDR 및 BLE 표준 충족

무선 주파수

-97dBm 감도 NZIF 수신기 클래스-1, 클래스-2 및 클래스-3 이미 터 AFH

오디오 주파수

CVSD 및 SBC 오디오 주파수

소프트웨어 사양

Wi-Fi 모드

스테이션/소프트AP/소프트AP + 스테이션/P2P

보안 메커니즘

WPA/WPA2/WPA2-Enterprise/WPS

암호화 유형

AES/RSA/ECC/샤

펌웨어 업그레이드

UART 다운로드/OTA (네트워크/호스트를 통해 펌웨어 다운로드 및 쓰기)

소프트웨어 개발

사용자 펌웨어 개발을 위한 클라우드 서버 개발/SDK 지원

네트워킹 프로토콜

IPv4, IPv6, SSL 、 TCP/UDP/HTTP/FTP/MQTT

사용자 구성

AT + 명령 세트, 클라우드 서버, 안드로이드/iOSapp

OS

프리토스

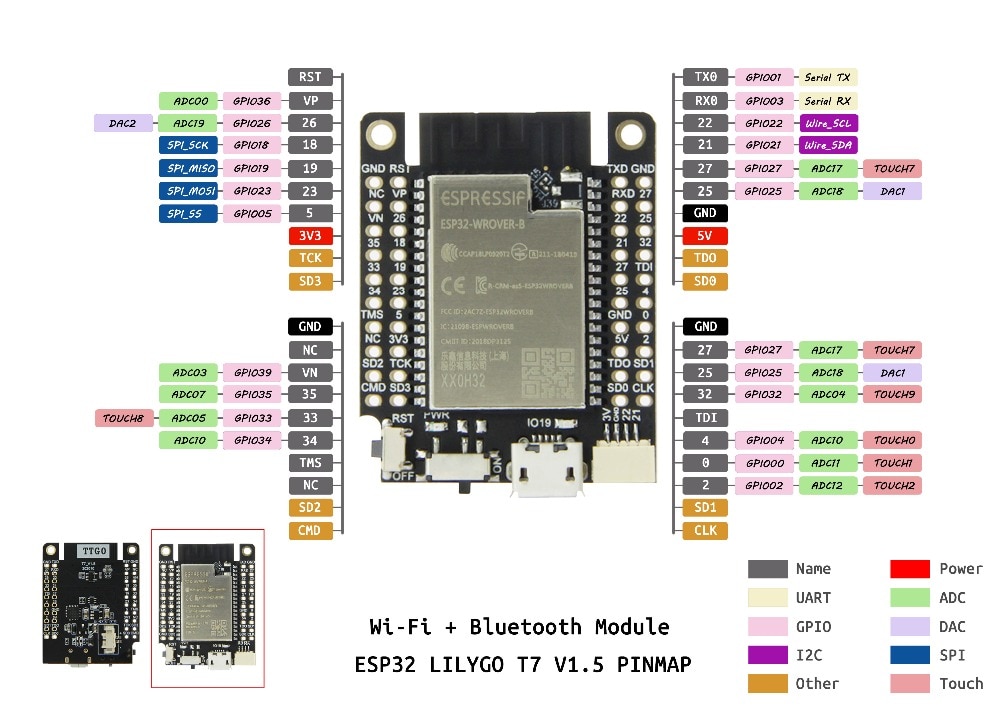

핀 참조 설명

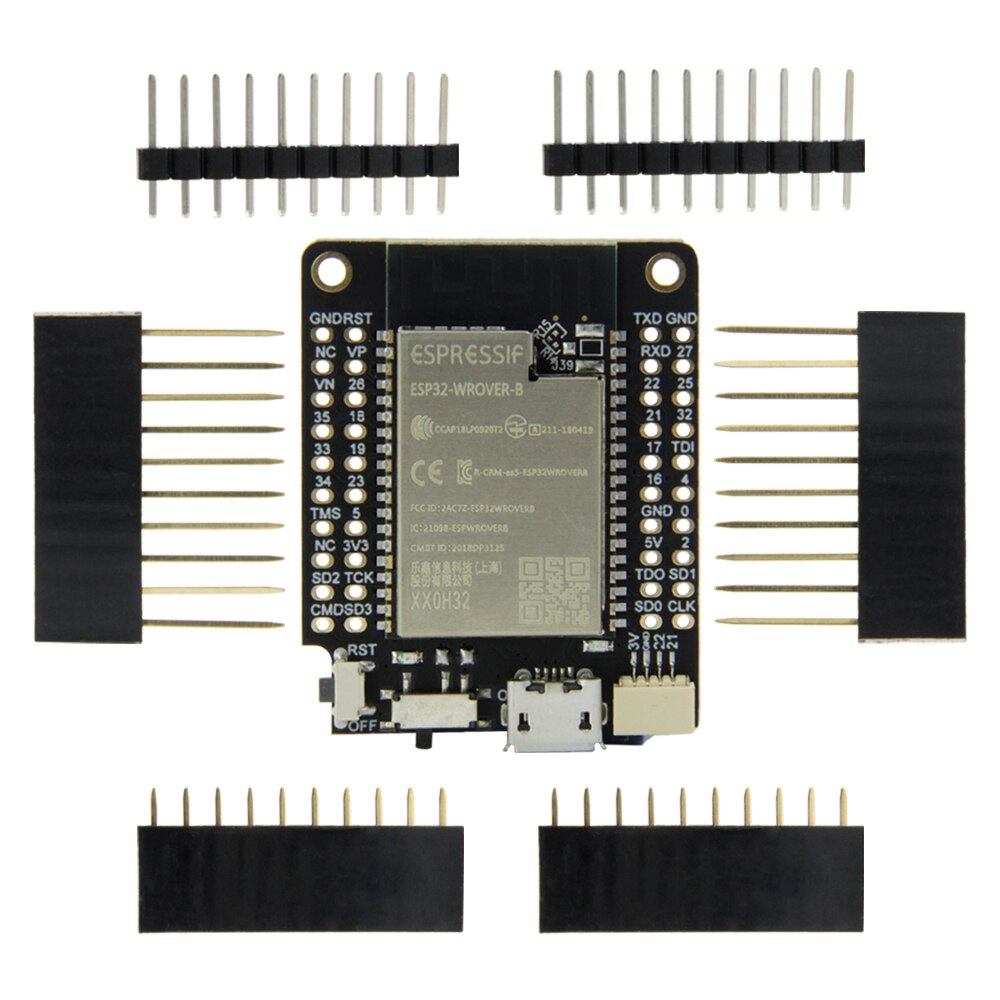

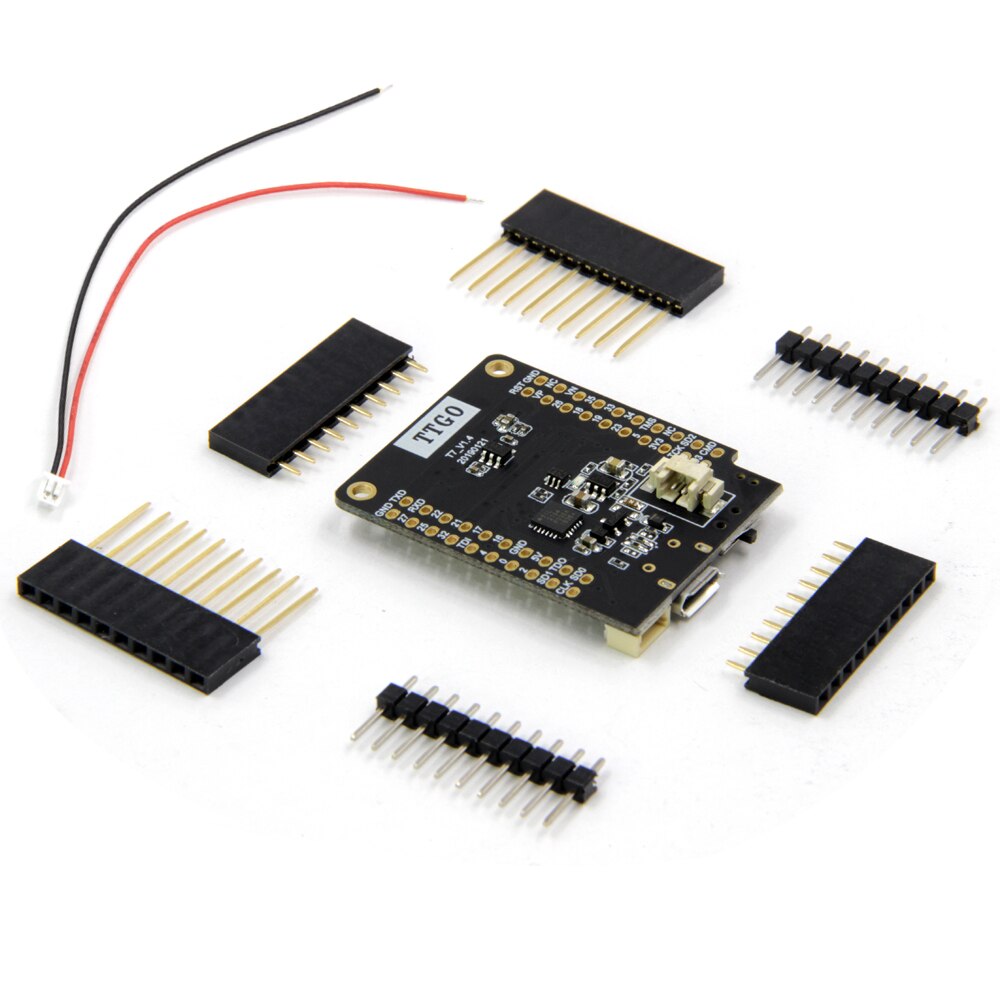

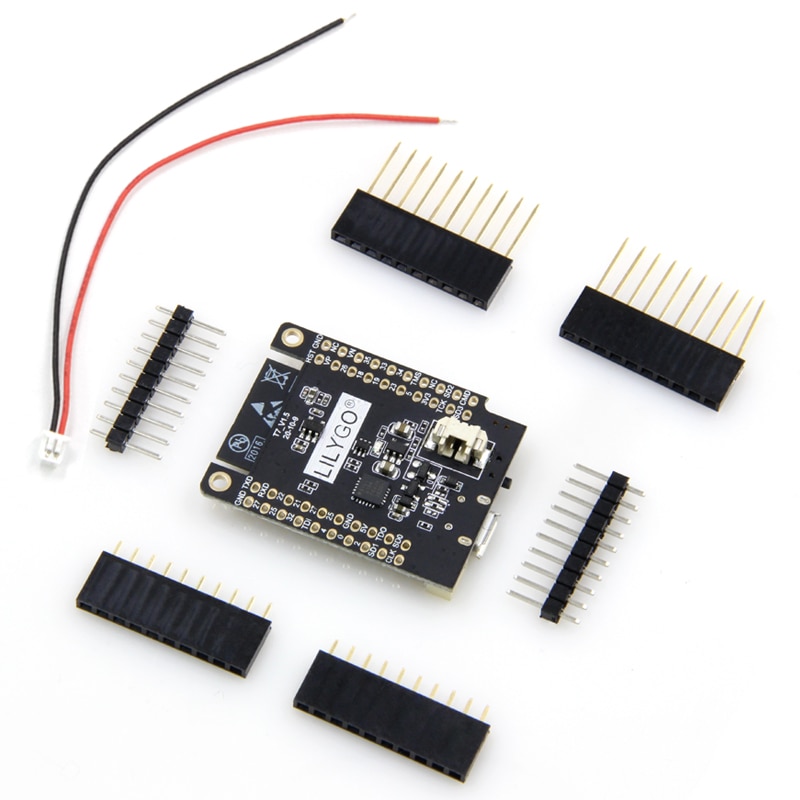

배송 목록

1 X TTGO Mini32 ESP32-WROVER-B

6 X핀

1 X 라인
