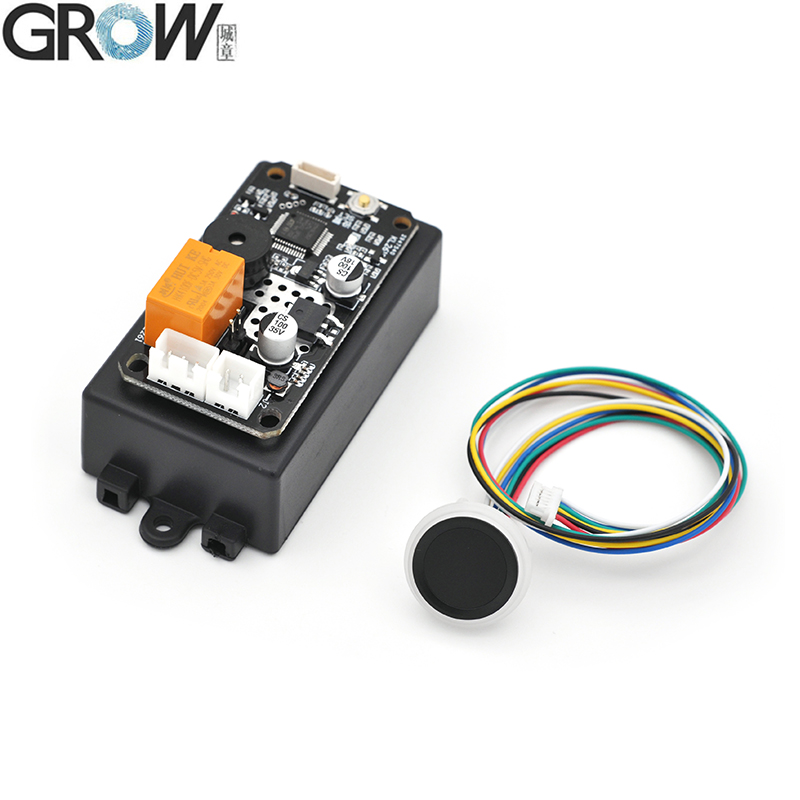

제품 설명

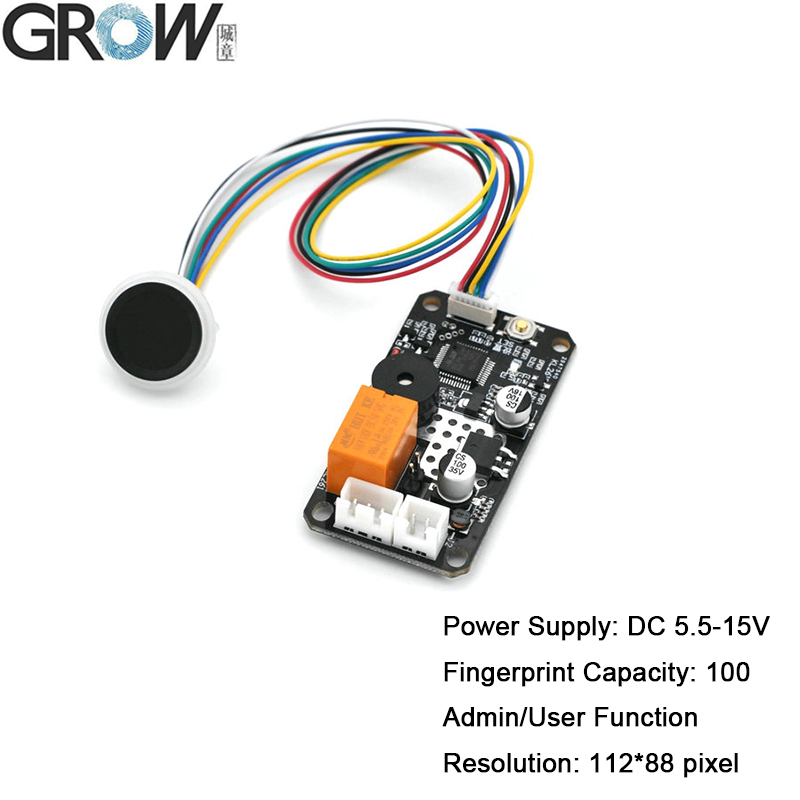

KL261 기술적인 모수

· 전력 공급: DC 5.5-15V, >500mA

· 대기 현재: 25uA(DC12V)

· 피크 전류: 200mA(DC12V)

· 지문 용량: 100 개 (관리자 지문: 20 개, 사용자 지문: 80 개)

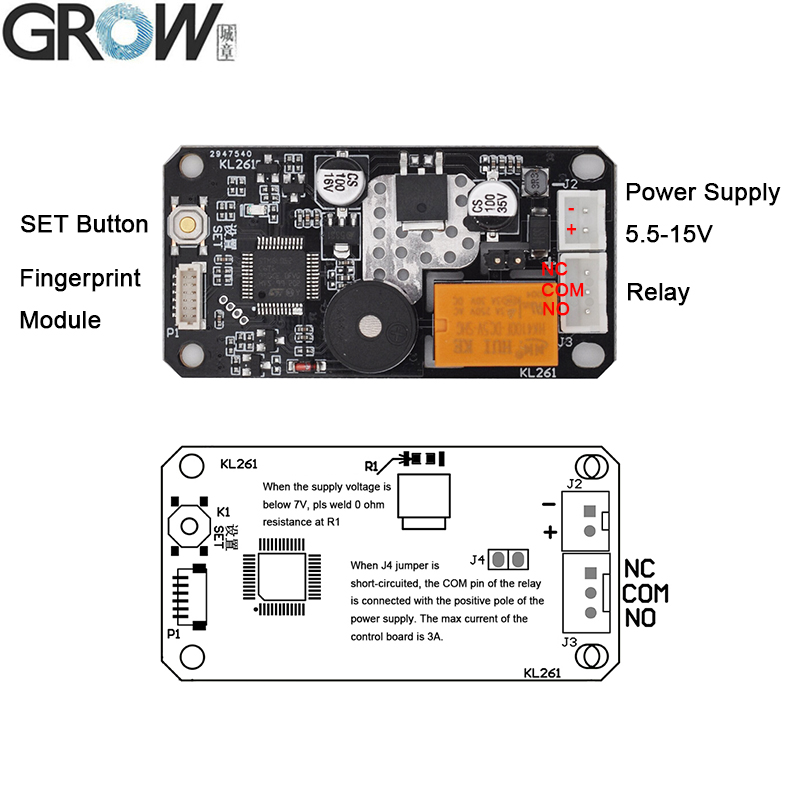

· 출력: 릴레이

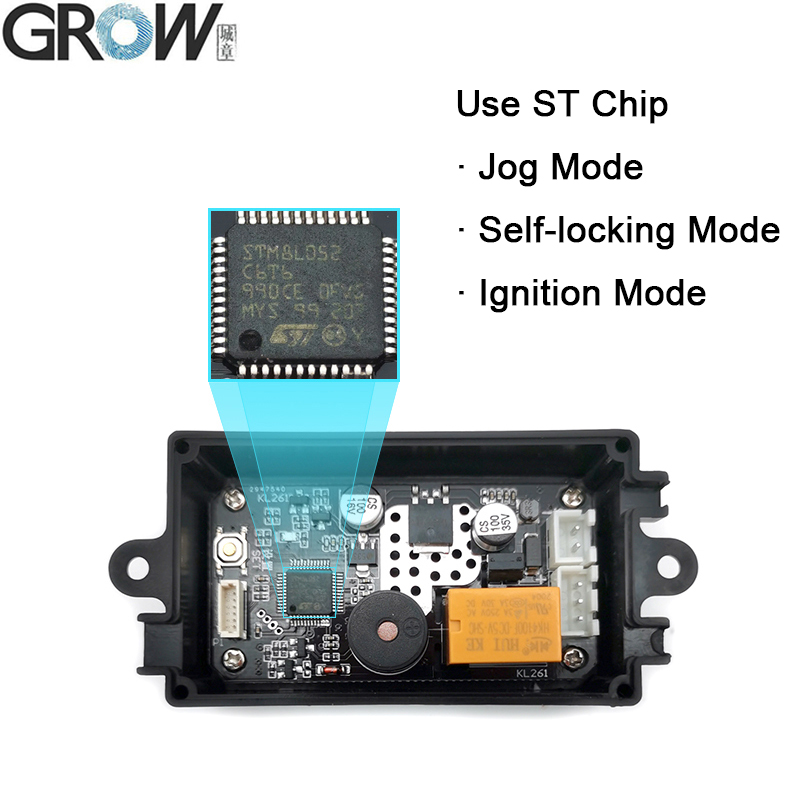

Kl261는 낮은 전력 소비를 위해 디자인됩니다, 전력 공급은 DC5.5-15V. 그것은Admin와 사용자지문.

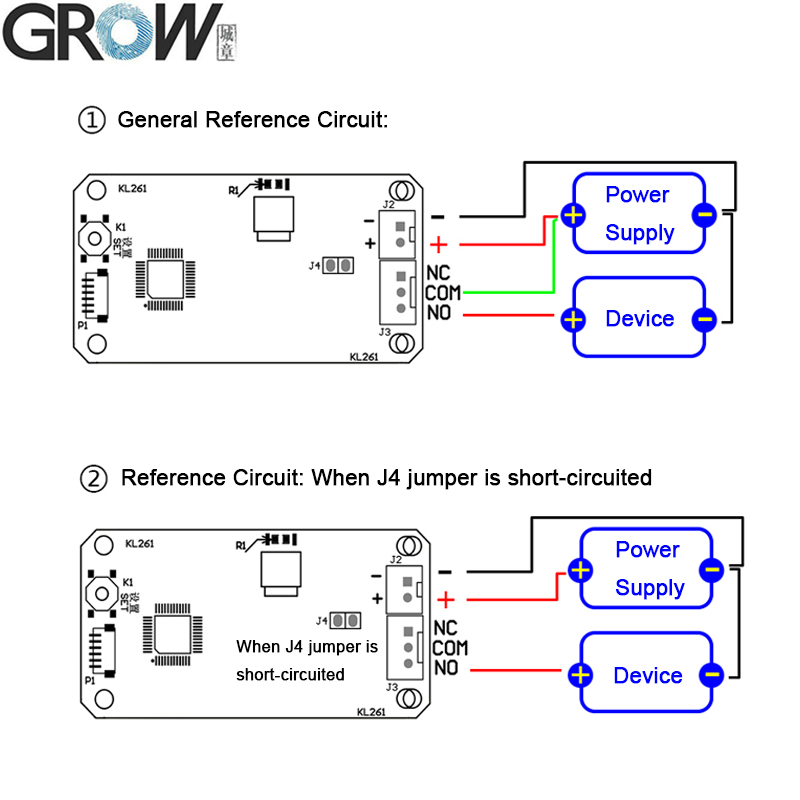

가지고세 릴레이 모드: 조그 모드, 자동 잠금 모드, 점화 모드.

KL261 가동 지시

1. 등록 관리자 지문:지문 단위가 자주색 지시등과 섬광 빨리 보여줄 때 긴 압박 세트 단추, 방출 손가락, 듣기 음악이 지문 기록기를 성공할 때까지 지문 수집 지역에 있는 다수 시간을 가진 동일한 관리자 손가락을 두십시오. 지문은 지속적으로 등록될 수 있고 20 조각 관리자 지문을 등록할 수 있습니다; 지문을 더 추가하는 아무 필요도, 출구에 몇 초 기다리는 경우에. 관리자가 완전히 등록되면 자동으로 "DiDiDi" 를 듣고 후 관리자 등록 상태를 종료 할 것입니다. 그것은 다시 설정 버튼을 누르면 사용자 지문을 등록하기 시작합니다.

2. 등록 사용자 지문:파란색 표시등을 표시하고 음악을 듣고 사용자 지문을 추가 할 수 있습니다. 음악을 듣는 것은 지문 등록기를 성공적인 의미할 때까지 지문 수집 지역에 있는 다수 시간을 가진 동일한 사용자 손가락을 두십시오. 지문은 등록 상태에 있는 체계가 있을 때 지속적으로 등록될 수 있습니다; 지문을 더 추가하는 아무 필요도, 몇 초를 기다리는 경우에.

3. 사용자 지문을 삭제하십시오:빨간색 표시등을 표시하고 "DiDiDi" 경고음 및 음악을들을 때까지 관리자 지문을 누르고 사용자 지문이 삭제된다는 것을 의미합니다.

4. 조그 모드 릴레이 시간 설정:길게 누르십시오 세트 단추, 방출 손가락은 “DiDi” 경고음을 들을 때 지문 단위는 노란 표시등과 섬광 빨리 보여줍니다. 다음 짧은 프레스 세트 버튼 각 압박 증가 0.5 초 증가 0. 최대 조정 시간은 4 시간입니다.

5. 자동 잠금 모드:긴 압박 세트 단추, 방출 손가락은 “DiDiDi” 경고음 및 지문 단위가 청록색 지시자 빛 및 섬광 빨리 보여줍니다 때. 이 모드에서, 릴레이 폐쇄 때 지문 통과, 릴레이 출시 될 때 통과 지문 다시.

6. 점화 모드:긴 압박 세트 단추, 방출 손가락은 “dididi” 경고음 및 지문 단위가 녹색 지시자 빛 및 섬광 빨리 보여줍니다 때. 이 모드에서는, 지문이 통과될 때 릴레이 닫히는, 손가락을 제거할 때 릴레이는 풀어 놓일 것입니다.

7. 공장 기본값으로 돌아 가기:"Dididididi" 경고음이 들릴 때까지 긴 설정 버튼을 누르십시오. 지문 모듈은 빨간색 표시등과 플래시를 빠르고 듣고 음악과 모듈 플래시 녹색과 흰색광을 듣고 초기화 작업을 성공적으로 의미합니다.

참고:

1. 어떤 지문은 공장 국가에서 이용될 수 있습니다, 그러나 지문 등록된 후에 기능은 부당할 것입니다.

파일

· Arduino, 안드로이드,.Net, 윈도우 등 무료 참조 SDK 파일을 제공합니다.

· 사용자 수동

이 웹 사이트 링크에서 KL261 사용자 설명서를 dowload 할 수 있습니다:

https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0

Youtube에 가동 영상:https:/youtu.be/aaQFYMSKZLM

이미지

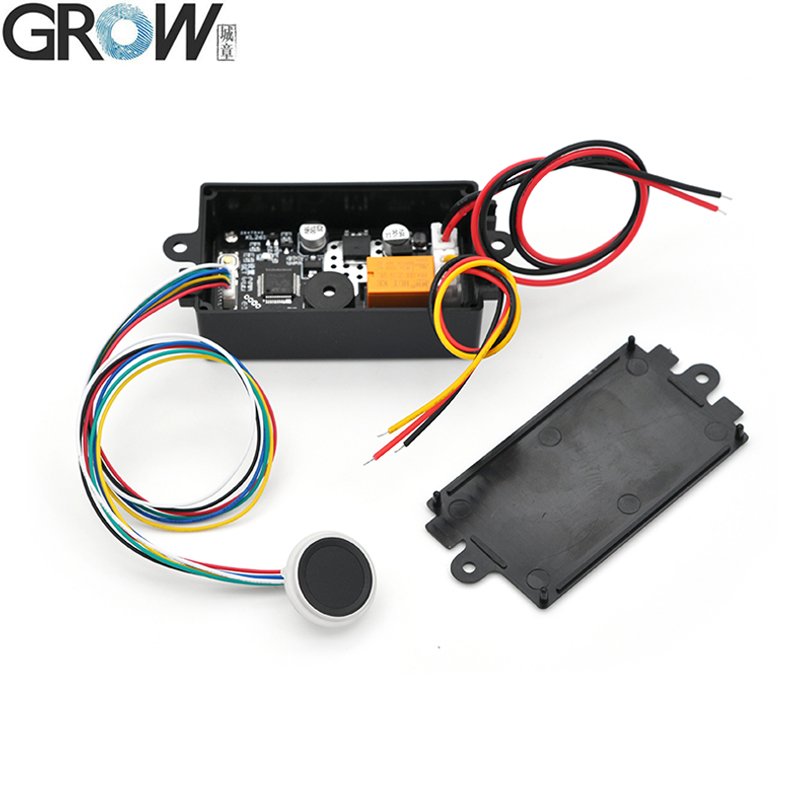

패키지 목록
