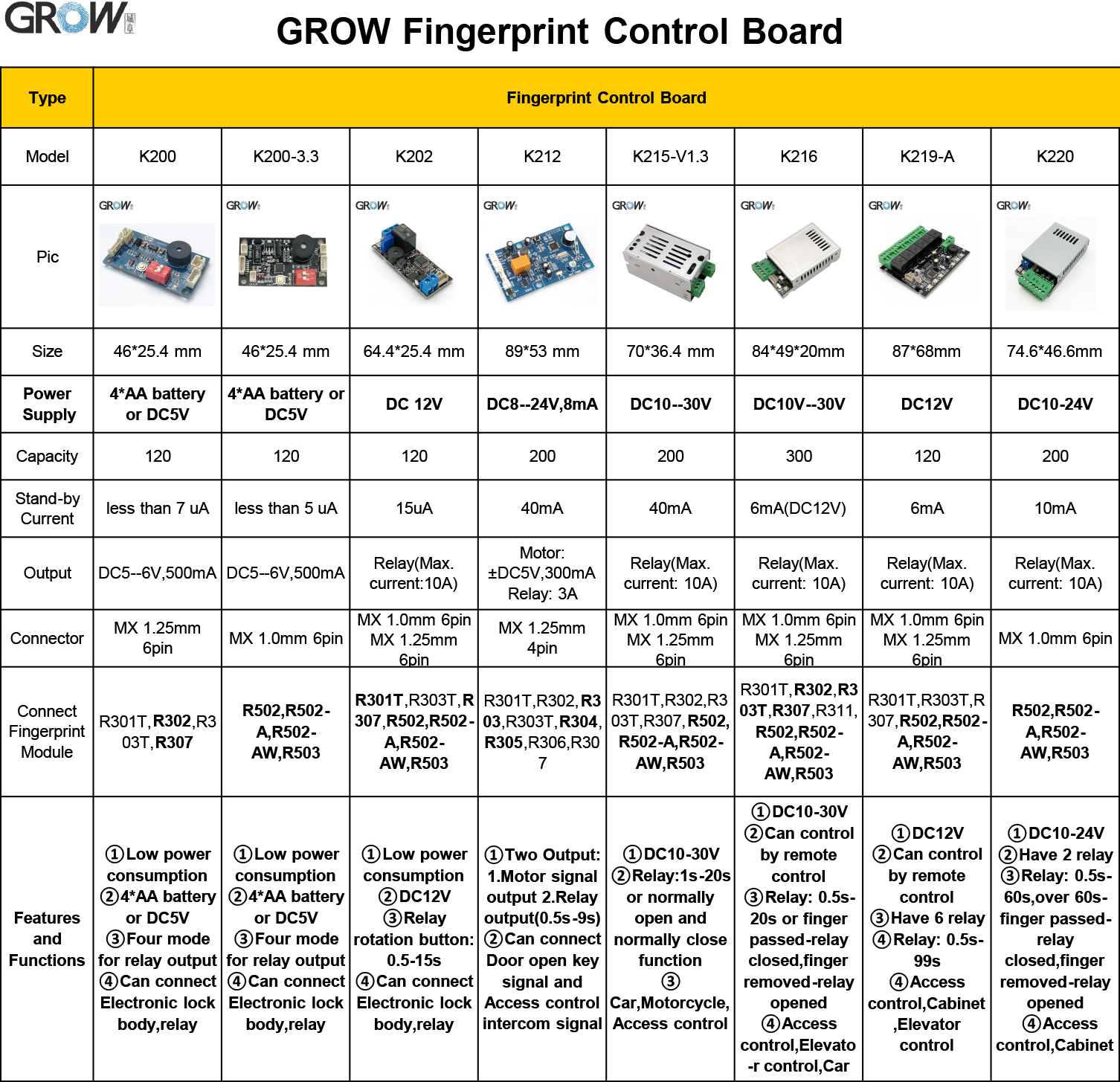

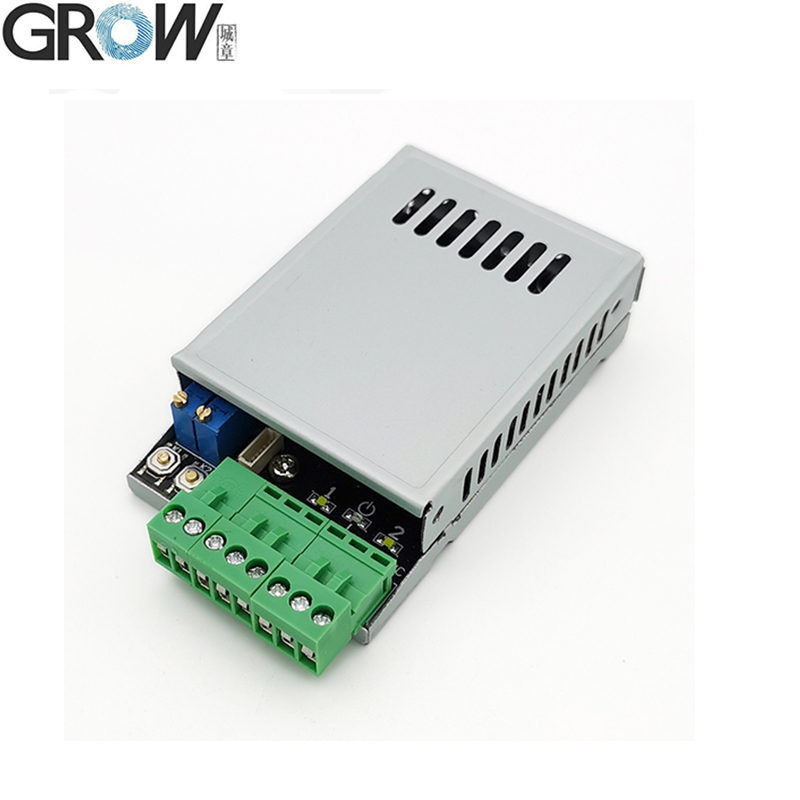

K220 기술 모수:

· 전력 공급: DC10V--24V

· 스탠드 의해 모드 전류: <10mA

· 출력: 릴레이 (최대.: 10A)

· 지문 수용량: 200 조각

· 릴레이 시간: 0.5s 60s 또는 60s 일반적으로 오픈 모드 프레스 손가락 릴레이 오픈, 프레스 다시 릴레이 폐쇄

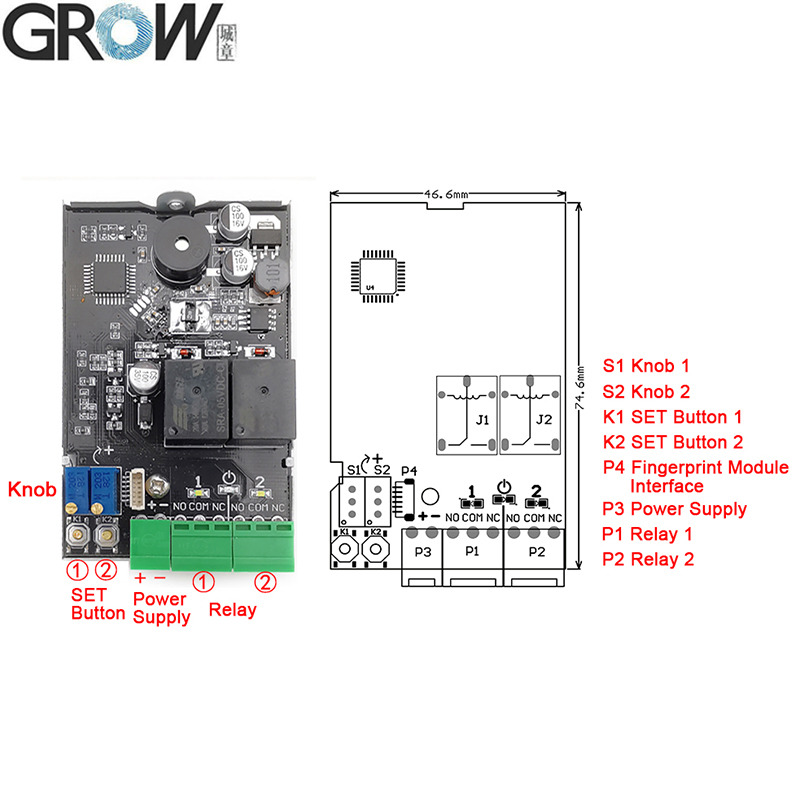

K220 회로 보드 다이어그램

K220 가동 지시

1. 버튼 (K1-K2)

1.1 등록 관리자 지문:프레스 세트 버튼 곧, 시스템 관리자 등록 상태를 블루 표시 등 플래시 빠른 넣어 같은 손가락 여러 번 지문 수집 지역 때까지 청각 음악 의미합니다 지문 등록 성공적인. 지문 등록 지속적으로. 경우 필요 추가 지문 기다리는 몇 초 종료.

1.2 삭제 지문:

1.2.1 삭제 단일 릴레이 위치 지문:긴 프레스 해당 세트 버튼, 파란색 표시 등 플래시 빠른 듣고 긴 "디디뮴 경고음, 느슨한 손가락, 릴레이 표시등을 듣고 음악 의미 이 관리자 사용자 지문 삭제됩니다;

1.2.2 모든 릴레이 위치 지문 (다시 공장 기본):긴 프레스 설정 버튼 듣고 긴 "디디뮴 경고음 twice 풀고, 손가락, 모든 표시등을 의미합니다 초기화 운영 성공적인, 공장 기본.

2. 등록 사용자 지문:프레스 관리자 지문 약 10 초 때까지 듣고 음악과 블루 표시 등 플래시 빠른 수단은 추가 사용자 지문. 넣어 같은 사용자 손가락 여러 번 지문 수집 지역 때까지 청각 음악 의미합니다 지문 등록 성공적인. 지문 등록 지속적으로. 경우 필요 추가 지문 기다리는 몇 초 종료. (참고: 저장 위치 사용자의 지문 달려 저장 위치 관리자가 지문; 경우 관리자 지문 저장됩니다 No.1 및 No.2 동시에 사용자의 지문 저장됩니다 No.1 기본적으로.)

3. 삭제 사용자 지문:프레스 관리자 지문 약 20 초 때까지 듣고 "디" 음악 의미 사용자 지문 이 확인하십시오 삭제됩니다. (참고: 삭제 확인하십시오 사용자의 지문 달려 저장 위치 관리자가 지문. 경우 관리자 지문 저장됩니다 No.1 및 No.2 동시에 사용자 지문 in No.1 삭제됩니다 기본적으로.)

4. 릴레이 시간:회전 S1 또는 S2 설정 닫는 시간은 릴레이 0.5 60 초. 때 60 초 것입니다 있는 정상적으로 닫힌 상태 릴레이 운영 때 지문 통과 다음 릴레이 출시 때 지문 통과 다시 릴레이 운영 출시 원형. 릴레이가 접점 출력, 스위치 신호, 전압 출력.

5. 사용법:프레스 손가락, 릴레이 닫습니다 후 지문 전달합니다 그리고 금렵기 결정됩니다 S1 또는 S2.

참고:

1. 모든 표시기 조명 오프 대기 상태 및 조명 그것은 작업 상태;

2. 싶다면 닫습니다 모듈 표시 등 때 열림 모드, 긴 프레스 설정 버튼 듣고 긴 "디디뮴 경고음 세 번. 이 행동.

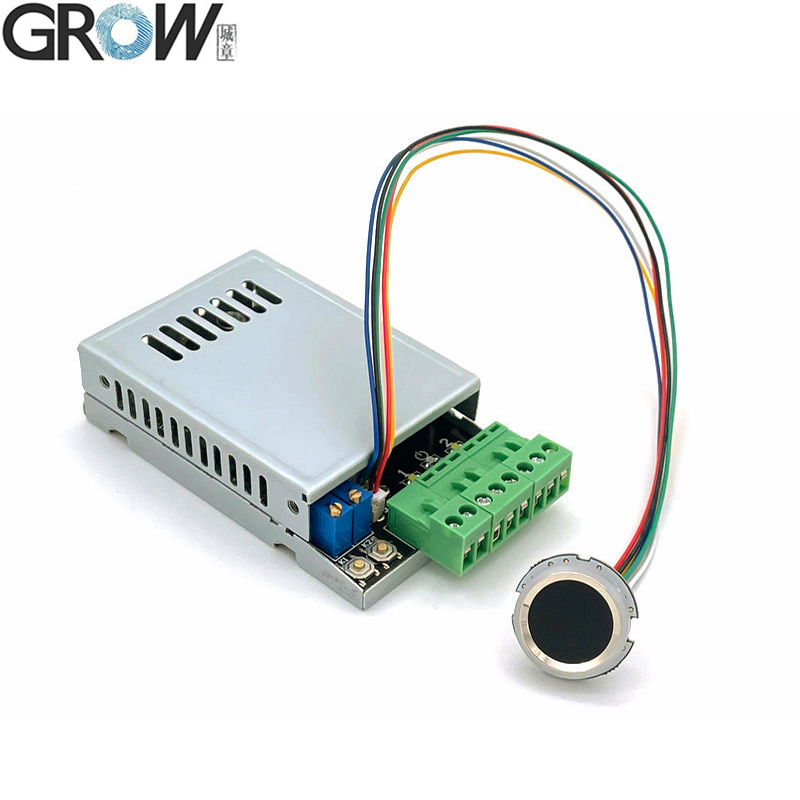

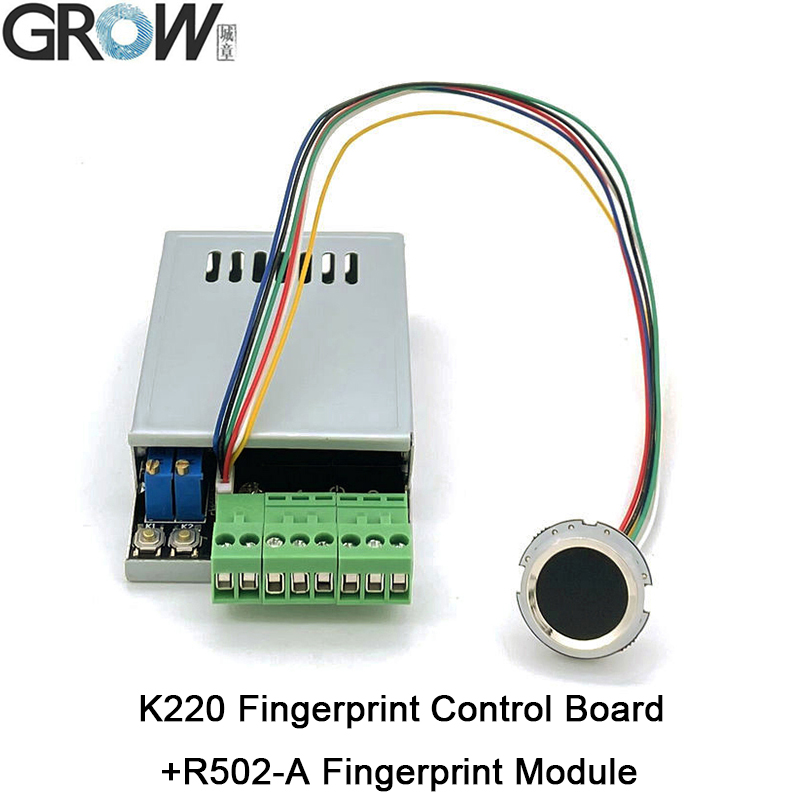

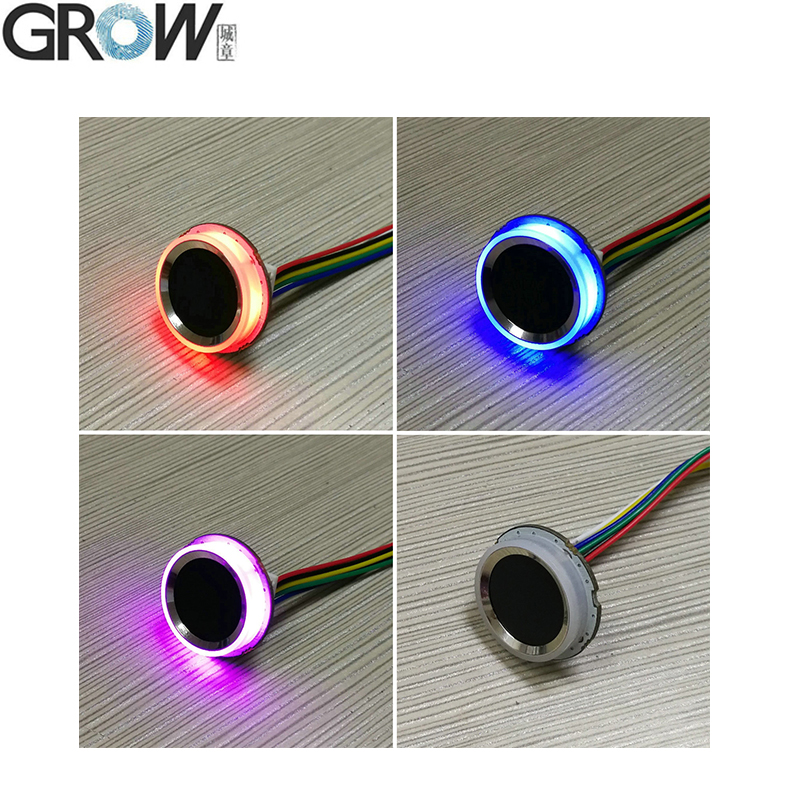

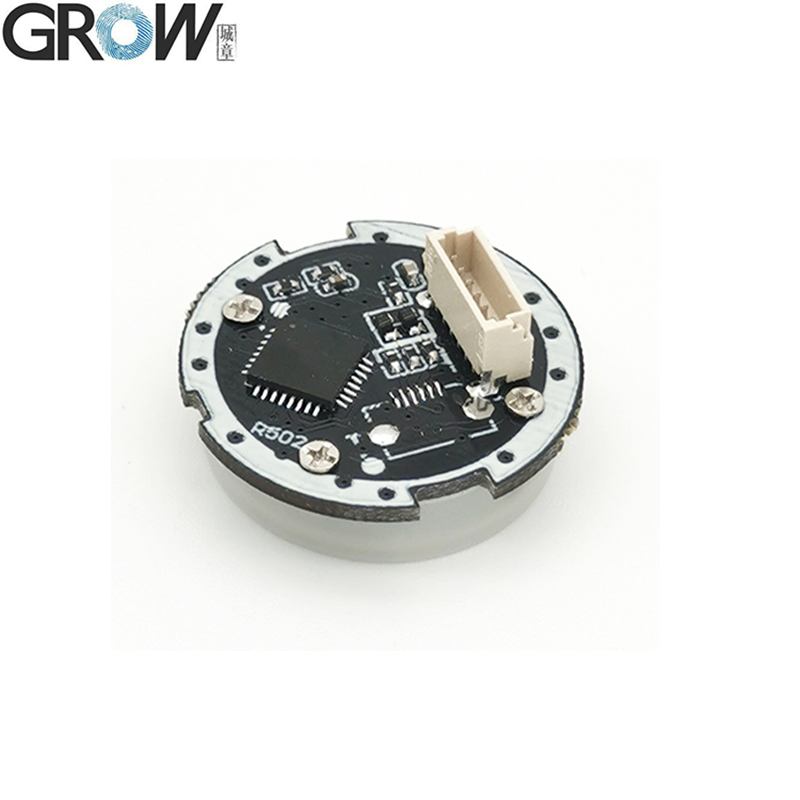

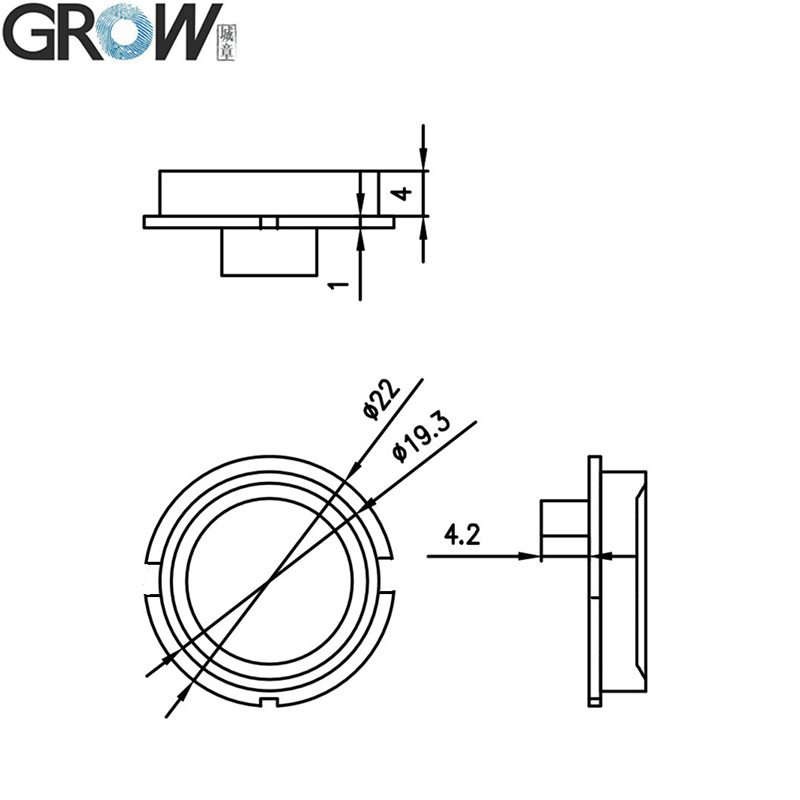

K220 함께 사용할 수 R502,R502-A,R502-AW,R503 지문 모듈
