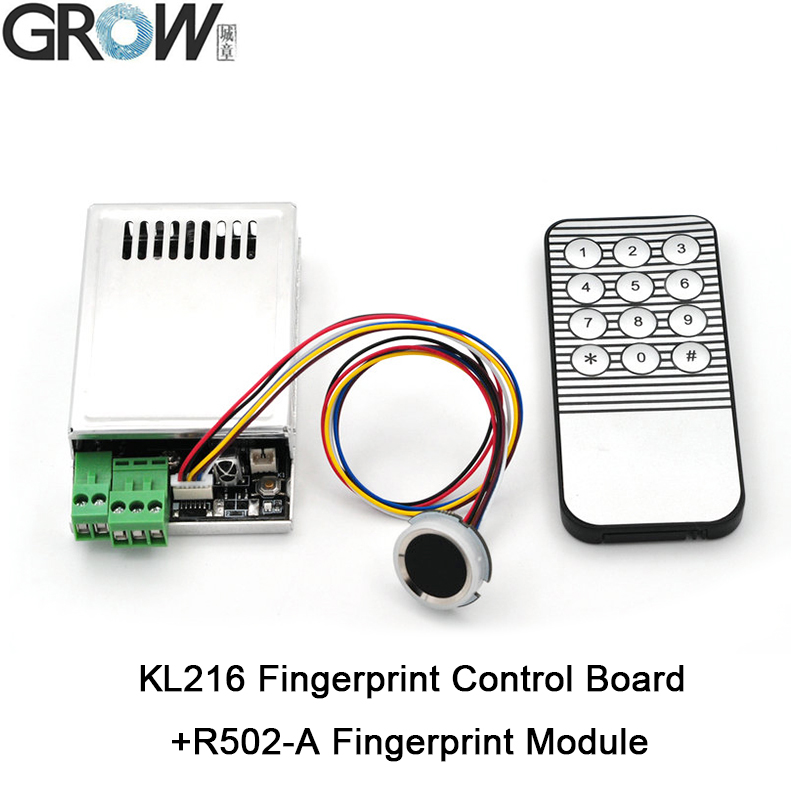

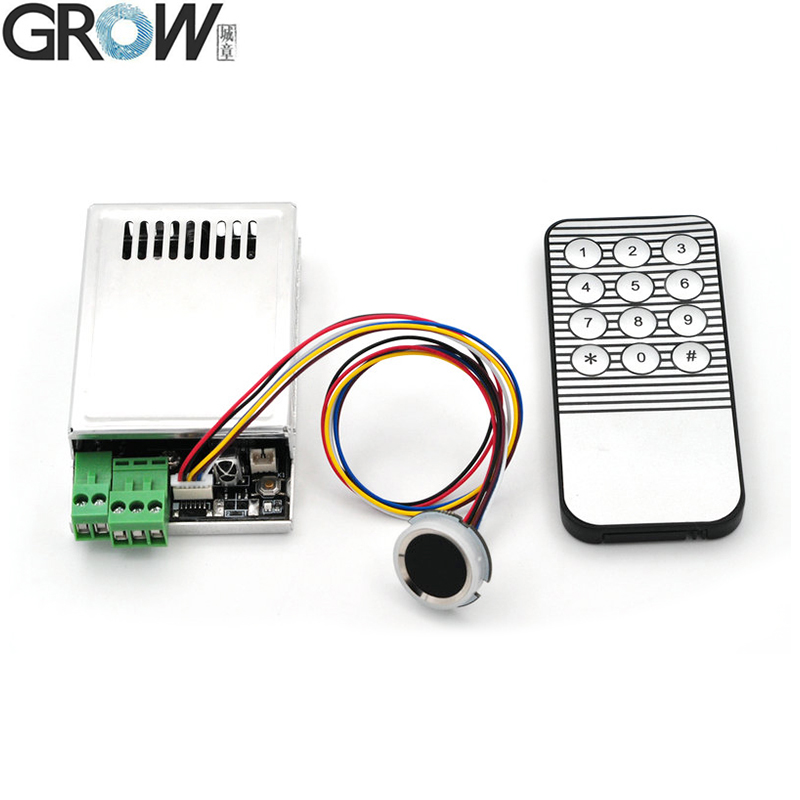

제품 설명

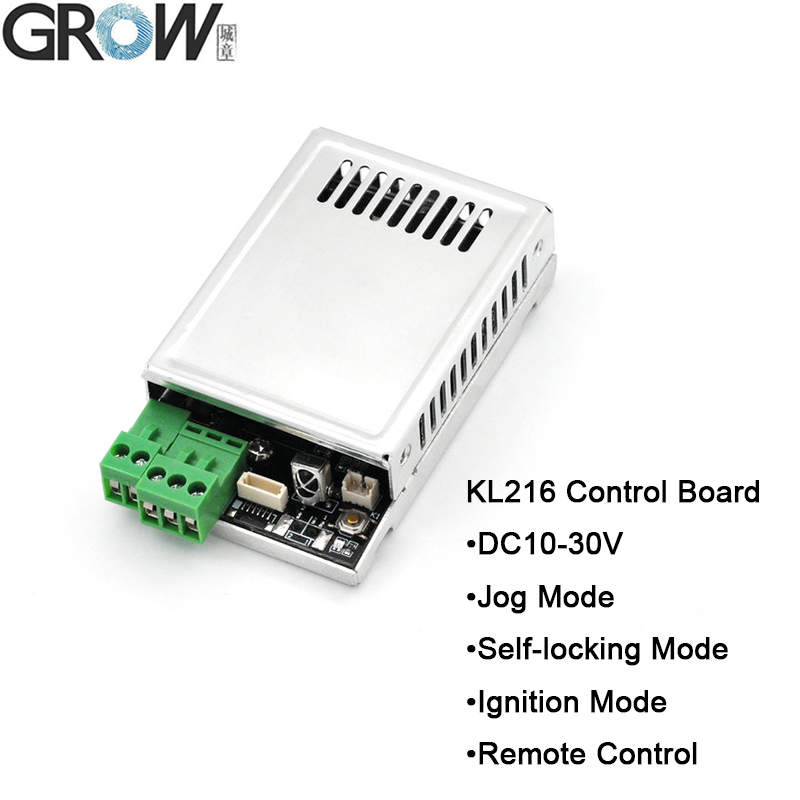

KL216 기술 매개 변수

DC10-30V, 릴레이 출력, 조그 모드 (0.5s-99s)/점화 모드/자동 잠금 모드.

설정 버튼 또는 원격 제어로 관리 (다른 세 데이터베이스에 지문 추가/삭제, 릴레이 시간 변경 등)

· 전력 공급: DC10V--30V

· 대기 현재:<40mA

· 출력: 릴레이 (최대. 현재: 10A)

· 지문 수용량: 200 조각

· 릴레이 기능: 조그 모드 (0.5s-99s)/점화 모드/자동 잠금 모드

KL216 조작 지시

1. 설정 버튼:

1.1 곧 설정 버튼을 누르고, 시스템 등록 상태 및 표시등 플래시 빠르게, 각 지문에 대해 여러 번 누르면, 지문 등록은 음악을 들을 때 성공합니다.

지문은 시스템이 등록 상태에있을 때 지속적으로 등록 할 수 있습니다. 더 많은 지문을 추가 할 필요가 없다면 몇 초를 기다립니다. (기본적으로 지문 데이터베이스 1 에 저장되며 현재 데이터베이스가 가득 차면 자동으로 다음 데이터베이스에 저장됩니다.)

1.2 공장 기본값으로 돌아 오면 "Di" 긴 경고음이 들릴 때까지 설정 버튼을 누르고

음악, 초기화 작업 성공 의미

2. 원격 제어:

원격 제어를 사용할 때 pls는 먼저 깨우기 위해 모듈을 터치합니다.

2.1 파란색 표시기는 프로그래밍에서 의미, 음악은 성공적인 작업을 의미

기본 암호: 123456, 암호 길이: 6 숫자

2.2 암호 변경: * 암호 * 1 * 새 암호 * 새 암호 # 을 누르십시오.

2.3 등록 지문: * 암호 * 2 * 데이터베이스 (1-5)# 을 누르고, * 버튼을 누르거나 몇 초를 기다릴 때 등록 상태에서 지문을 종료하십시오.

E.g. : 데이터베이스 3 에 등록: * 암호 * 2*3 # 을 누르십시오

2.4. 지문 삭제: * 암호 * 3 * 데이터베이스 (1-5)# 을 누르십시오.

E.g. : 데이터베이스 3 에서 삭제: * 암호 * 3*3 # 을 누르십시오

2.5. 조그 모드에서 릴레이 시간 설정: * 암호 * 4 * 시간 (0.5s-99s)#

E.g. : 설정 0.5s: 누르기 * 암호 * 4*00 #

E.g. : 세트 1s: 프레스 * 암호 * 4*01 #

E.g. : 세트 5s: 프레스 * 암호 * 4*05 #

E.g. : 99s 설정: * 암호 * 4*99 # 을 누르십시오

2.6. 작업 모드 설정:

조깅 모드: * 암호 * 5*1 # 을 누르십시오

점화 모드: * 암호 * 5*2 # 을 누르십시오

자동 잠금 모드: * 암호 * 5*3 # 을 누르십시오

2.7. 대기 모드 선택:

대기 모드 켜기: * 암호 * 6*0 # 을 누르십시오.

대기 모드 끄기: * 암호 * 6*1 # 을 누르십시오

2.8. 공장 모드로 돌아 가기: * 암호 * 7 * 암호 # 을 누르십시오.

2.9. 암호 사용: * 비밀번호 및 릴레이 닫기, # 을 누르고 릴레이 열기

참고: 모든 지문은 공장 상태에서 사용할 수 있지만 지문이 등록 된 후에는 기능이 유효하지 않습니다.

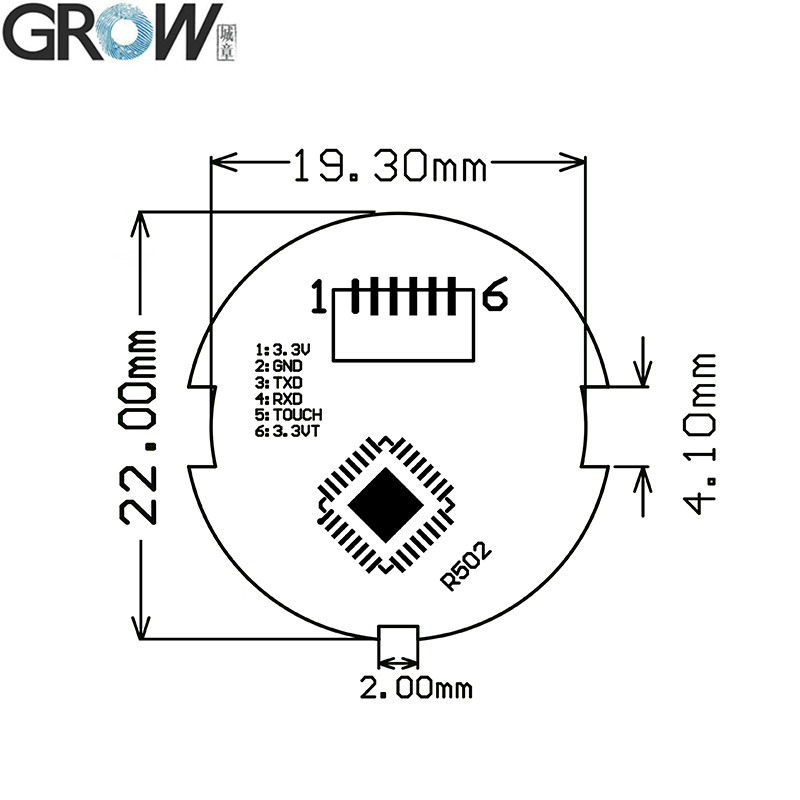

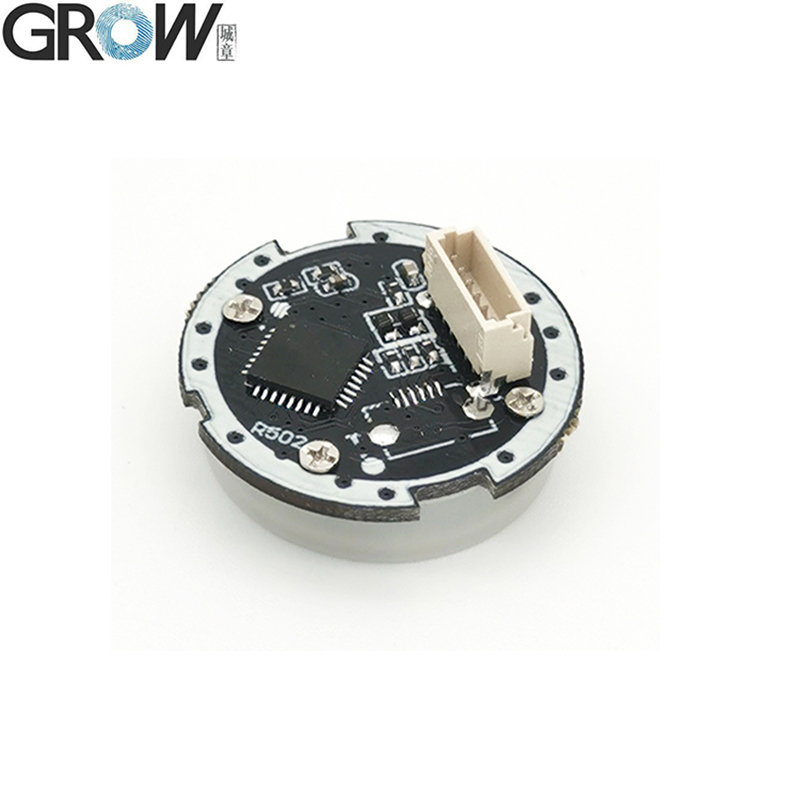

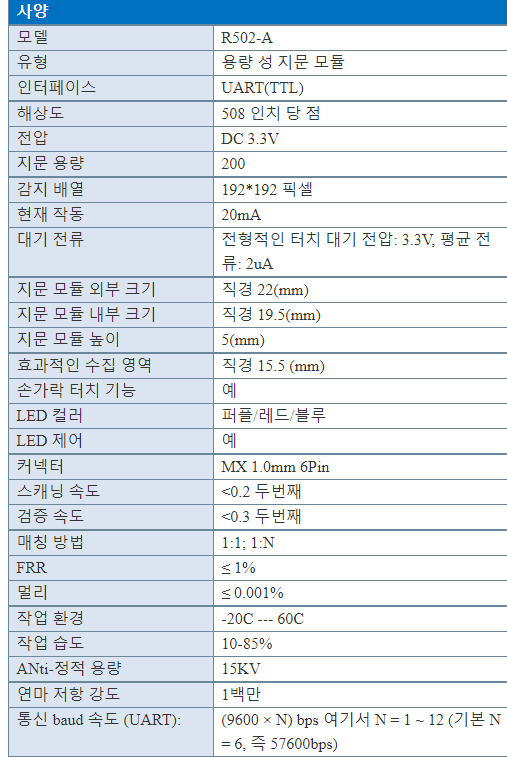

R502-A 명세

이미지
