제품

수량

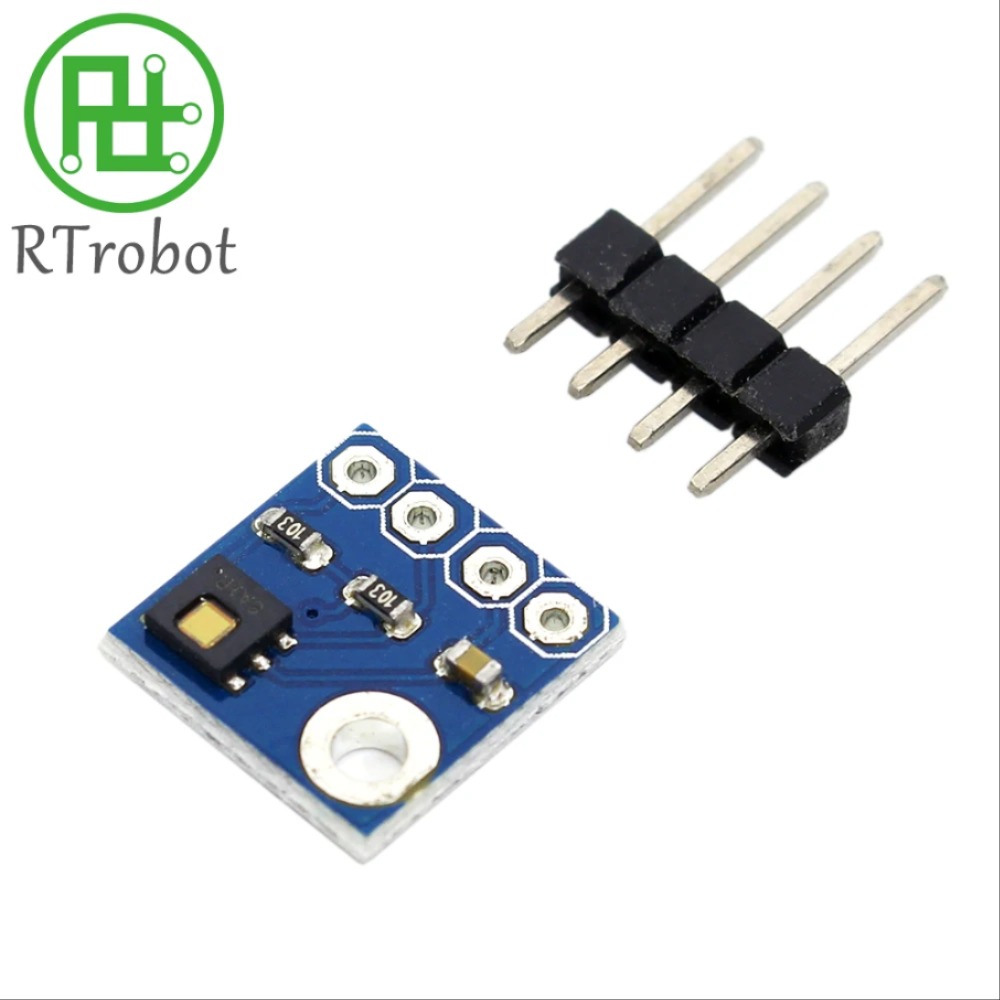

HDCx080 온도 및 습도 모듈

1

4 핀 헤더

1

HDC1080:

HDC1080 은 온도 센서가 통합 된 디지털 습도 센서로 매우 낮은 전력에서 뛰어난 측정 정확도를 제공합니다. HDC1080 은 넓은 공급 범위에서 작동하며 광범위한 공통 애플리케이션의 경쟁 솔루션에 대한 저렴한 비용의 저전력 대안입니다. 습도 및 온도 센서는 공장에서 보정됩니다.

모수:

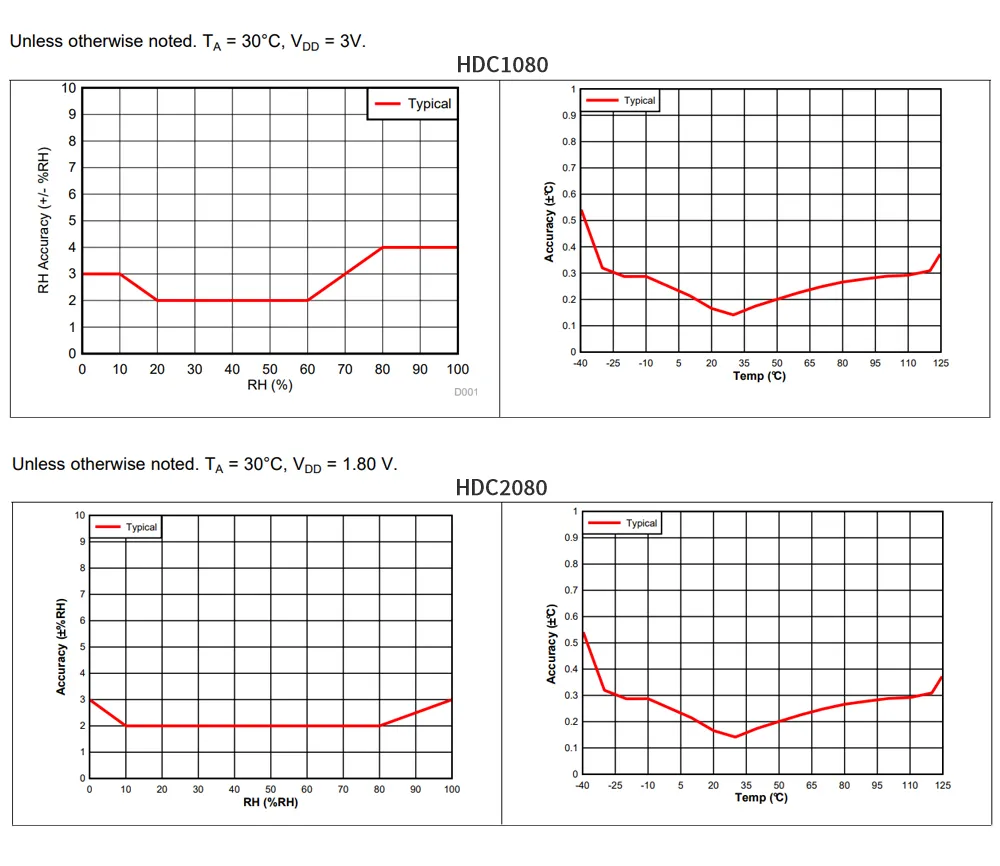

상대 습도 정확도 (일반) (% RH) : ± 2

온도 정확도 (Typ) (°C) : ± 0.2

상대 습도 작동 범위 (Typ) (% RH) : 0 - 100

공급 전압 (분) : 2.7

공급 전압 (최대) : 5.5

평균 공급 전류 (Typ) (uA) :1.2 @ 1 샘플/초

작동 온도 범위 (C) : -40 ~ 125

특징:

● 상대 습도 정확도 ± 2% (일반)

● 온도 정확도 ± 0.2 °C (일반)

● 고습도에서 뛰어난 안정성

● 14 비트 측정 해상도

● 100 nA 절전 모드 전류

●Average 공급 현재:

⚬710 nA @ 1sps, 11 비트 RH 측정

⚬1.3 ✔a @ 1sps, 11 비트 RH 및 온도 측정

● 공급 전압 2.7 V ~ 5.5 V

● I2C 인터페이스

---------------------------------------------------------------------------------------------------------

HDC2080:

HDC2080 장치는 통합 습도 및 온도 센서로 소형 DFN 패키지로 매우 낮은 전력 소비로 고정밀 측정을 제공합니다. 정전 용량 기반 센서에는 새로운 통합 디지털 기능과 응축과 습기를 분산시키는 발열체가 포함됩니다. HDC2080 디지털 기능에는 마이크로 컨트롤러가 시스템을 지속적으로 모니터링하지 않고도 경고 및 시스템 웨이크업을 제공하는 프로그래밍 가능한 인터럽트 임계값이 포함됩니다. 프로그래밍 가능한 샘플링 간격, 저전력 소비 및 1.8-V 공급 전압 지원과 결합된 HDC2080 은 배터리 작동 시스템 용으로 설계되었습니다.

모수:

상대 습도 정확도 (일반) (% RH) : ± 2

온도 정확도 (Typ) (°C) : ± 0.2

상대 습도 작동 범위 (Typ) (% RH) : 0 - 100

공급 전압 (분) : 1.62

공급 전압 (최대) : 3.6

평균 공급 전류 (Typ) (uA) : 0.55 @ 1 샘플/초

작동 온도 범위 (C) : -40 ~ 80

특징:

● 상대 습도 범위: 0% ~ 100%

● 습도 정확도: ± 2% (일반), ± 3% (최대)

● 온도 정확도: ± 0.2 °C (일반), ± 0.4 °C (최대)

● 절전 모드 전류: 50 nA (일반), 100 nA (최대)

● 평균 공급 전류 (1 측정/초)

⚬300 nA: RH % 만 (11 비트)

⚬550 nA: RH % (11 비트), 온도 (11 비트)

● 공급 전압 범위: 1.62 V ~ 3.6 V

● I2C 인터페이스

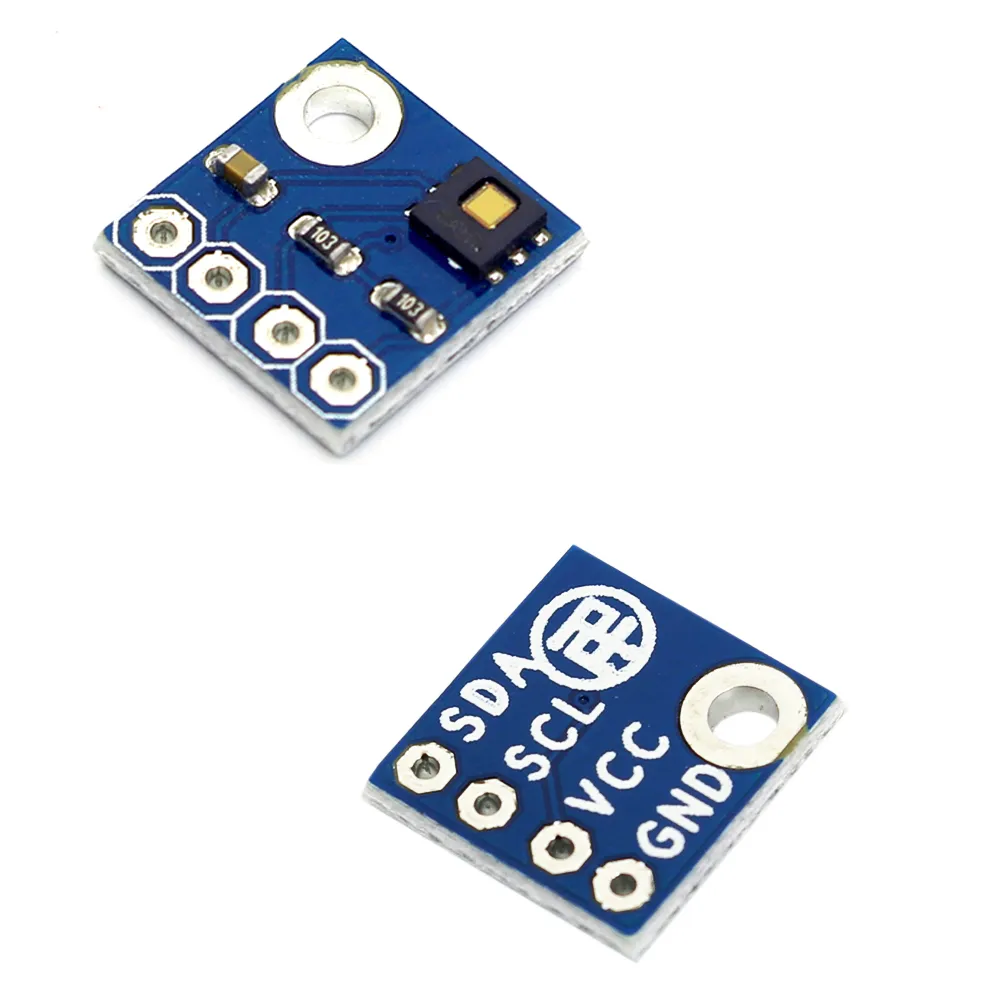

핀 설명:

●GND: 전원 네거티브 입력 포트.

●VCC: 전원 포지티브 입력 포트.

⚬HDC2080:1.62 V 에서 3.6 V

⚬HDC1080:2.7 V 에서 5.5 V

●SCL: I2C 클럭 포트.

●SDA: I2C 데이터 포트.
