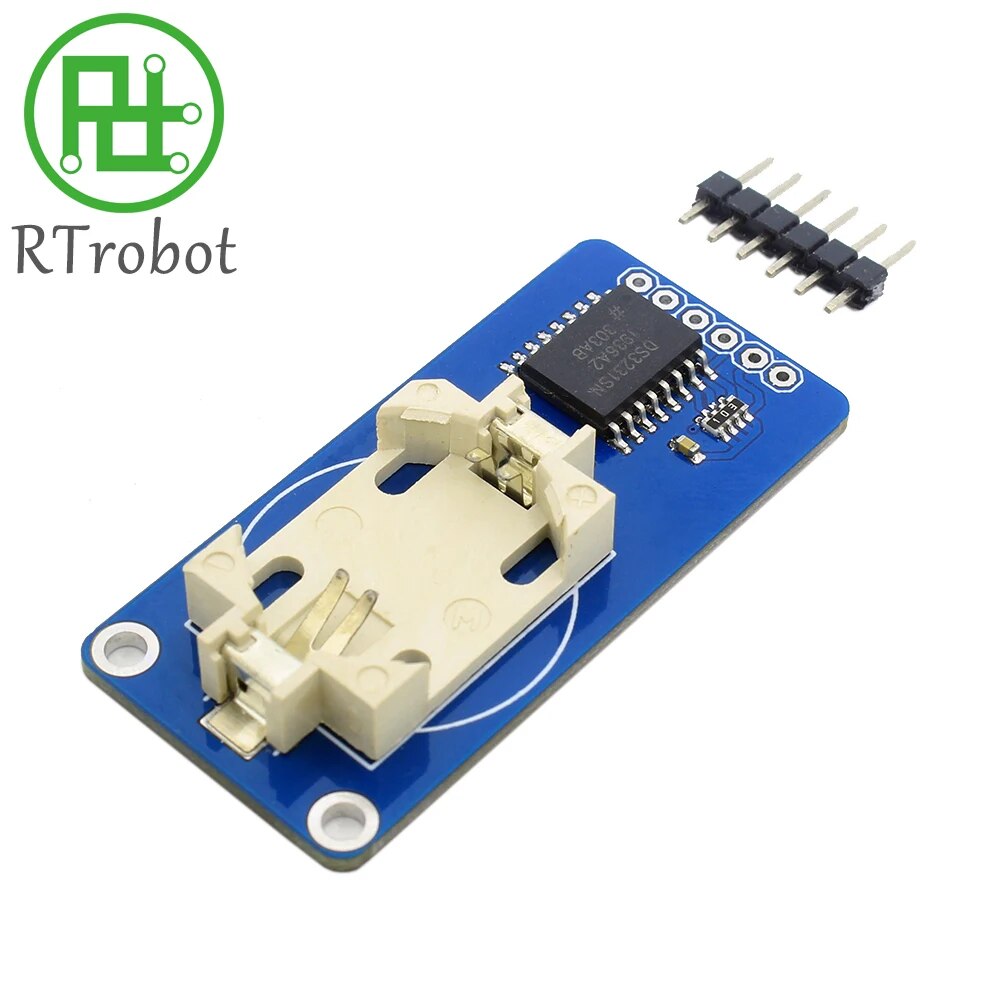

제품

수량

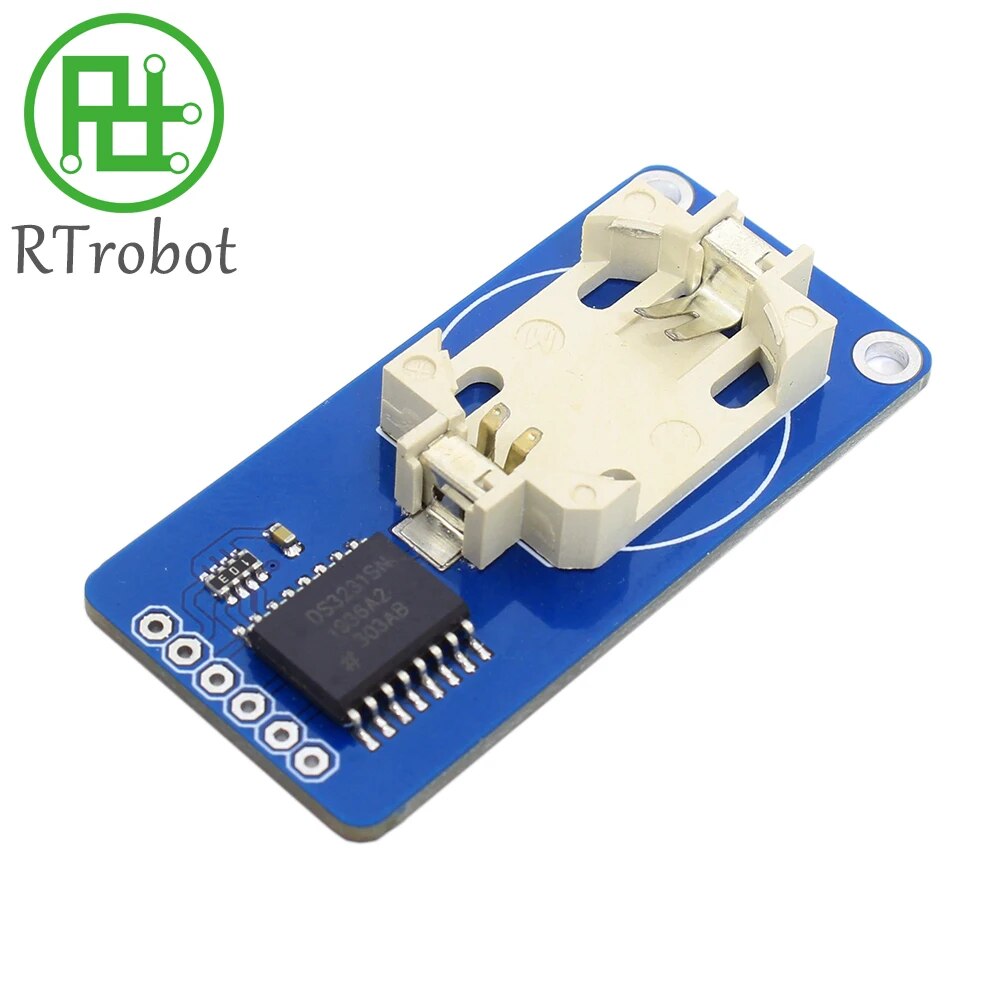

DS3231 모듈

1

9 핀 헤더

1

•DS3231 은 온도 보정 크리스털 발진기 (TCXO) 와 크리스탈이 통합 된 저가형, 매우 정확한 I2C 실시간 클럭 (RTC) 입니다. 이 장치는 배터리 입력을 통합하고, 주 전원 공급 장치를 분리하고, 정확한 시간 표시를 유지합니다. 통합 발진기는 장치의 장기 정확도를 향상시키고 생산 라인의 구성 요소 수를 줄입니다. DS3231 은 16 핀 300mil 그래서 패키지를 사용하여 상업용 및 산업용 온도 범위로 제공됩니다.

•Rtc는 초, 분, 시간, 요일, 날짜, 월 및 연도 정보를 유지합니다. 월의 31 일 미만, 종료 날짜는 금년간 수정을 포함하여 자동으로 조정됩니다. 시계는 24 시간 또는 12 시간 형식의 밴드/AM/pm으로 작동합니다. 구성 가능한 알람 클럭 2 개와 캘린더를 구형파 출력으로 설정할 수 있습니다. I2C 양방향 버스를 통해 주소와 데이터가 직렬로 전송됩니다.

•정밀 온도 보상 전압 레퍼런스 및 비교기 회로는 VCC 상태를 모니터링하여 정전 감지, 재설정 출력 제공, 필요한 경우 자동으로 백업 전원 공급 장치로 전환합니다. 또한/RST 핀은 수동으로 μP 리셋 생성으로 모니터링됩니다.

시간 및 고정밀 추가 저장 DS3231 에는 시스템 호스트 추가 기능 및 다양한 옵션을 확장하는 다른 기능도 있습니다. 이 장치는 I2C * 인터페이스를 통해 매우 정확한 디지털 온도 센서를 통합하여 액세스 (동시에) 합니다. 이 온도 센서 정확도는 ± 3 ° c입니다. 온칩 전원 공급 장치 제어 회로는 전원 공급 장치 간을 전환하기 위해 메인 및 대기 전원 (i.e., 저전압 배터리) 를 자동으로 감지하고 관리 할 수 있습니다. 주 정전시 장치가 정확한 타이밍과 온도를 계속 제공 할 수 있으며 성능에 영향을주지 않습니다. 주 전력 재전원 또는 전압 값이 허용 범위 내로 돌아갈 때 온칩 재설정 기능을 사용하여 시스템 마이크로 프로세서를 재시작할 수 있습니다.

특징

•작동 전압: 3.3 - 5V

•클럭 칩: 고정밀 클럭 칩 DS3231

•시계 정확도: 0-40 ° 범위, 정확도 2ppm, 오류 약 1 분

•달력 알람 시계 2 개

•프로그래밍 가능한 구형파 출력

•실시간 시계 생성기 초, 분, 시간, 일, 날짜, 월 및 연도 타이밍 및 2100 년 연도까지 유효함 제공

•칩 온도 센서 ± 3 ° 의 정확도 제공

•IIC 버스 인터페이스, 최대 전송 속도 400KHz (작동 전압 5V)

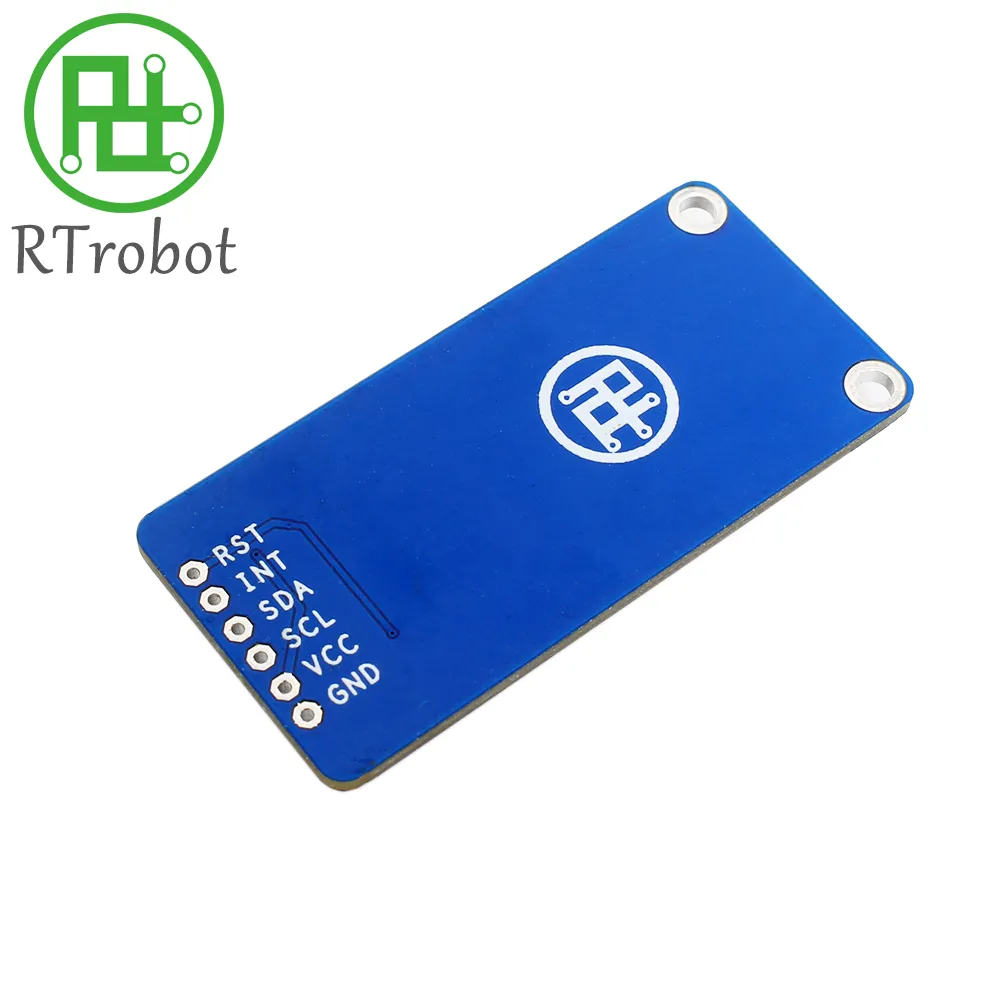

인터페이스

• GND: 전원 공급 장치의 음극

• VCC: 양극 전원 공급 장치 (3.3v-5v)

• SCL: I2C 직렬 시계 (SCL) /SPI 직렬 포트 시계 (SPC)

• SDA: I2C 직렬 데이터 (SDA) /SPI 직렬 데이터 입력 (SDI) /3 선 인터페이스 직렬 데이터 출력 (SDO)

• INT: 인터럽트

• RST: 리셋

!항공사는 배터리가 있는 제품을 받아들이지 않기 때문에 모듈은 배터리 없이 배송되므로 로컬 CR2032 배터리를 구입할 수 있습니다.
