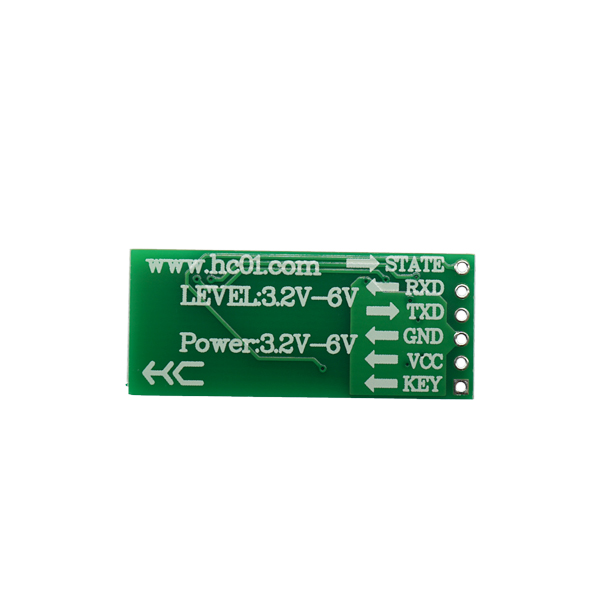

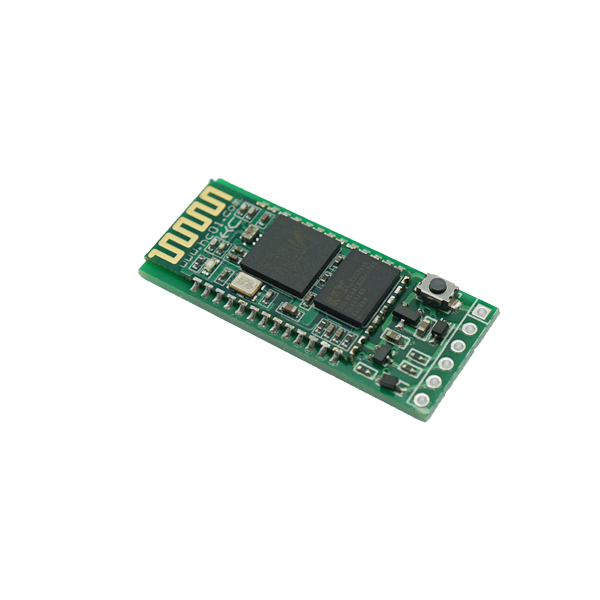

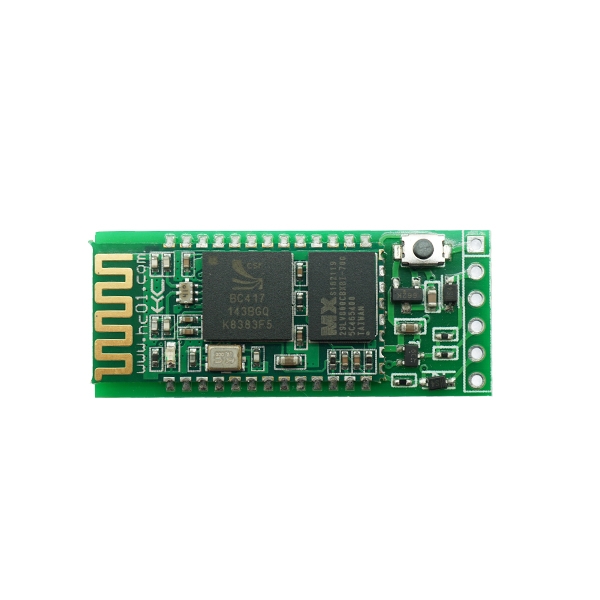

상품코드 및 모델명 : HC-06 블루투스 모듈 (Not Soldered 핀헤더) [OPEN-TG10-006]

■ 구동 전압: DC 3.2 V ~ 6 V

■ 가능 역할: 슬레이브 및 마스터

■ 블루투스 버전: 2.0 + EDR

■ 인터페이스: UART

■ 구동 주파수: 2.4 GHz

■ 전송 속도: 1200 bps ~ 1382400 bps

■ 전송 거리: 10 m

■ 수신 감도: -85 dBm, 24 Mbps

■ 변조 깊이: 2 Mbps ~ 3 Mbps

■ 통신 소모 전류: 40 mA

■ 전송 전력: 최대 4 dBm

■ 구동 환경 습도: 10 ~ 90%

■ 구동 환경 온도: -25 ~ 75°C

■ 보관 환경 온도: -40 ~ 85°C

■ - 기본 AT 명령어

                시리얼 모니터 설정: 'line ending 없음'과 '9600 보드레이트' (보드레이트는 설정된 상태에 따라 다릅니다.)

                연결 확인: 입력: AT

                              출력: 정상적인 상태라면 'OK'가 출력됩니다.

                버전 확인: 입력: AT+VERSION

                              출력: 'hc01.comV2.0'이 출력됩니다.

                블루투스 이름 설정: 입력: AT+NAMEx

                                           출력 예시: 'AT+NAMEJinseo'를 입력하면 'OKsetname'이 출력됩니다.

                블루투스 비밀번호 설정: 입력: AT+PINn

                                                출력 예시: 'AT+PIN1991'을 입력하면 'OKsetPIN'이 출력됩니다.

                보드레이트 설정: 입력: AT+BAUDn

                                              n = 1: 1200 bps     n = 2: 2400 bps     n = 3: 4800 bps     n = 4: 9600 bps     n = 5: 19200 bps

                                              n = 6: 38400 bps     n = 7: 57600 bps     n = 8: 115200 bps

                                       출력 예시: 'AT+BAUD4'를 입력하면 'OK9600'이 출력됩니다.

                마스터 및 슬레이브 모드 설정: 입력: AT+ROLE=x

                                                               x = M: 마스터 모드     x = S: 슬레이브 모드

                                                        출력 예시: 'AT+ROLE=M'을 입력하면 'OK+ROLE:M'이 출력됩니다.

    - AT 명령어로 설정 시 코드 (HC-06 모듈의 RXD는 우노 R3의 7 핀으로, TXD는 8 핀으로 연결합니다.)

              #include <SoftwareSerial.h>

              #define BT_RXD 8

              #define BT_TXD 7

              SoftwareSerial MyBluetooth(BT_RXD, BT_TXD);

              void setup() {

                Serial.begin(9600);

                MyBluetooth.begin(9600);

              }

              void loop() {

                if (MyBluetooth.available()) {

                  Serial.write(MyBluetooth.read());

                }

                if (Serial.available()) {

                  MyBluetooth.write(Serial.read());

                }

              }
