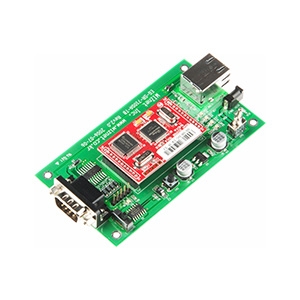

WIZ100SR-EVB - WIZ100SR EV 보드
  • WIZ100SR-EVB - WIZ100SR EV 보드

WIZ100SR-EVB - WIZ100SR EV 보드

4.0 0리뷰
103,730 원
구매혜택:         적립 마일리지 : +103원 (상품 : 103원)
자체상품코드:  WIZNET-042
브랜드:      WIZNET
수량:
총 상품금액(VAT 포함):   103,730원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내





- [취소/반품] 불가상품입니다 -





Feature
  • WIZ100SR is not compatible with the old model, EG-SR-7100A. Therefore, you can't use the test board of EG-SR-7100A for the testing of WIZ100SR.
  • Ready-to-Go Serial to Ethernet Gateway Module mounted with RJ-45 connector
  • Serial Command Support
    * Simple Command Frame Format
    * Comprehensive & Readerable Command Set for Network and Serial Settings
    * Available of on-site configuration without PC
  • High Stability & Reliability by using W5100A WIZnet Chip(Fully Hardwired TCP/IP Stack)
  • Easy & Powerful Configuration Program
  • 10/100Mbps Ethernet Interface, Max, 230Kbps Serial Interface




Specification

Architecture

TCP / IP

W5100

PHY

Included in W5100
MCU GC89L591A0-MQ44I(fact 80C52 compatible)
- 62K Bytes in-system programmable (ISP) Flash
Memory SRAM(16K bytes : GC89L591A0-MQ44I Internal)

Network

Interface

10/100Mbps auto-sensing, RJ-45 Connector

Protocol

TCP, UDP, IP, ARP, ICMP, MAC, DHCP
Serial Signals

TXD, RXD, RTS, CTS, GND
Parameters Parity : None, Even, Odd
Data bits : 7, 8
Flow Control : RTS/CTS, XON/XOFF
Speed Up to 230Kbps
Dimensions EG-SR-7100A-TB Rev2.0
100mm X 60mm X 22mm
(PCB width X length X height)
Connector Type WIZ100SR : 2 X 12 Pins, 2mm Pitch
50mm X 60mm
(PCB width X length)

Input Voltage

5V Internal Operation

Power Consumption

180mA

Temperature

0℃ ~ 80℃ (Operating)
-40℃ ~ 85℃ (Storage)

Humidity

10 ~ 90%





Ordering Information
Model Description
WIZ100SR Serial-to-Ethernet Gateway Module
WIZ100SR-EVB Evaluation Board for WIZ100SR

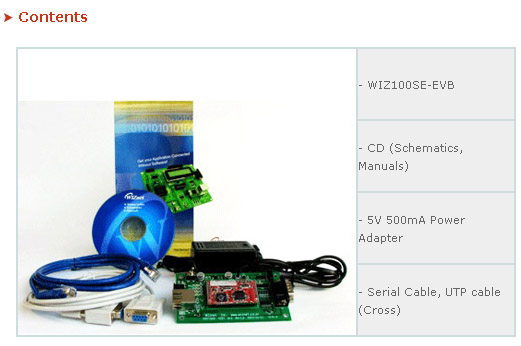

Contents
