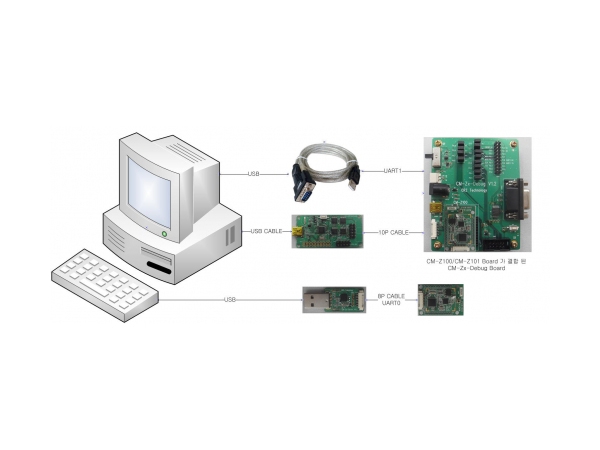

Zigbee 모듈 보드 프리미엄 패키지 CM-Z100(CC2530+CC2591)
모듈 :2 대
CC Debug 보드: 1대
CM-Zx-Debug 보드:1대
CM-Zx-Serial 보드:1대
Usb cable: 2 개
10p Cable:1 개
8P Cable :1 개
USB To Serial : 1개


보드 구매 시 회로도(pdf형태) 와 간단한 펌웨어 소스 및 메뉴얼 제공됩니다.

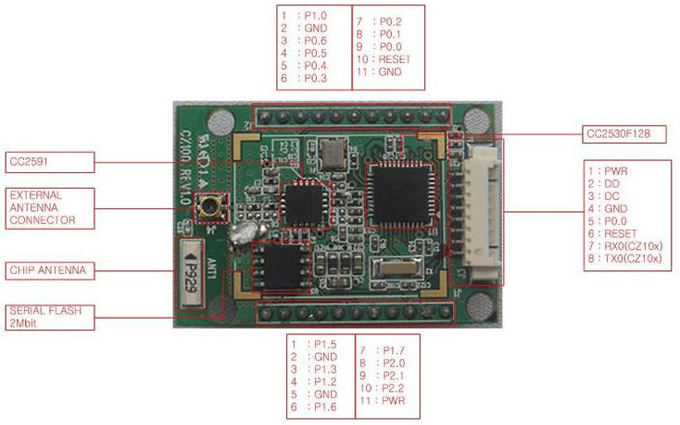

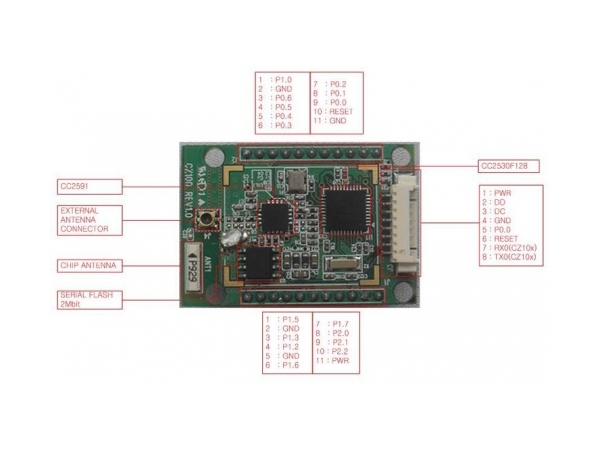

CC2530 (Rong Range ZigBee Module )
옵션 : Serial flash 2Mbit





  1. balanced-to-unbalanced transformer
  2. 외부 dipole 안테나를 연결할 때 사용하는 안테나
  3. 칩안테나
  4. Serial Flash
  5. 외부 커넥터 1
  6. 외부 커넥터 2
  7. CC2530
  8. 외부 커넥터 3

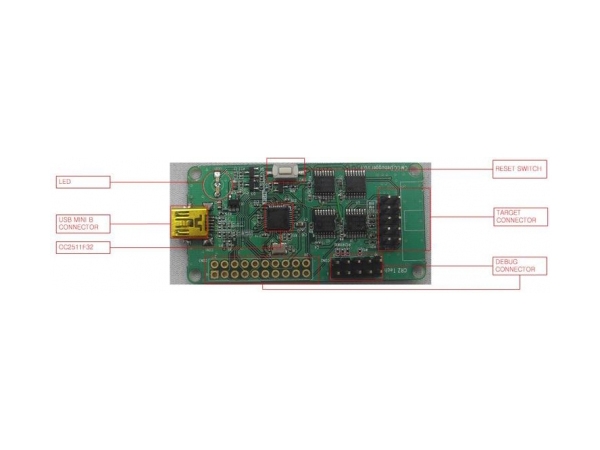

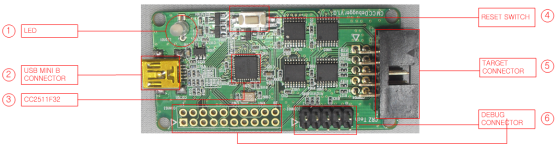

CM-CC-DEBUGGER
TI사의 CC-DEBUGGER와 동일한 동작을 하는 보드

  1. 상태 LED
  2. USB mini 커넥터
  3. CC2511
  4. Reset 스위치
  5. 타겟에 연결할 커넥터
  6. 보드 디버그용 커넥터

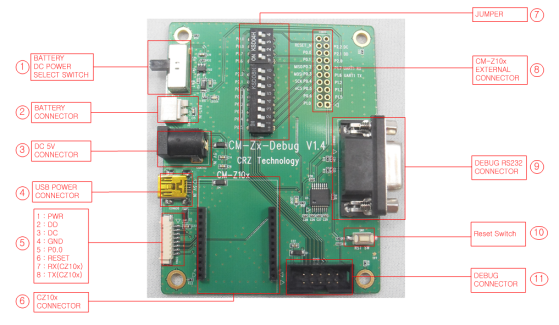

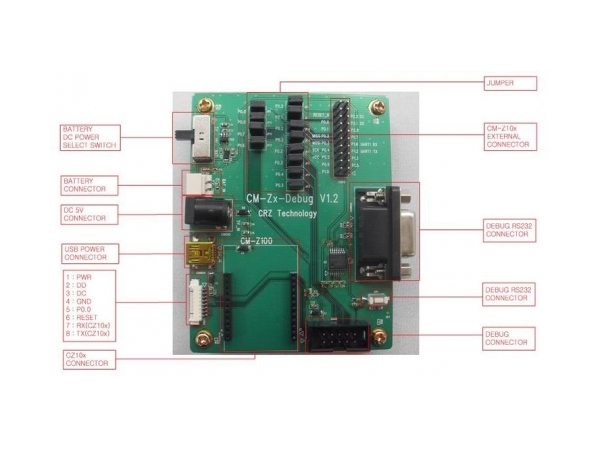

CM-Zx-DEBUG
CM-Z100, CM-Z101 보드의 모든 기능을 검증하기 위한 보드
※CM-Z100, CM-Z101 보드 장착 시 실크 면을 맞춰서 꼽는다 반대로 꼽는 일이 없도록 한다.

  1. BATTERY 와 DC 5V, USB POWER를 선택하는 스위치
  2. 배터리를 연결하는 커넥터. 2.5V ~ 3.3V 입력해야 한다.
  3. 아덥터로 5V를 입력하는 커넥터
  4. 가까운데 PC가 있다면 USB로도 전원을 입력하는 커넥터
  5. CM-Z100, CM-Z101 보드의 8핀 커넥터와 1:1 연결 되어 있음
    CM-Zx-SERIAL 출력 전류가 낮기 때문에 오직 CM-Z100, CM-Z101만 연결 합니다.
    ※CM-Zx-SERIAL은 연결하지 않는다.
  1. CM-Z100, CM-Z101 커넥터
  2. 보드에서 사용하는 포트를 끊을 수 있게 설계된 점퍼
  3. 회로도 참고
  4. 외부에 디바이스를 연결하기 위한 커넥터
  5. CM-Z100, CM-Z101의 UART1에 연결된 시리얼 포트
  6. Reset Switch
  7. CM-CC-DEBUGGER연결하는 커넥터

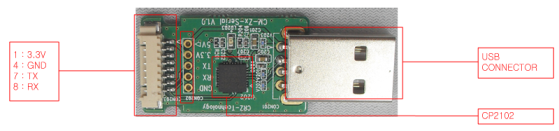

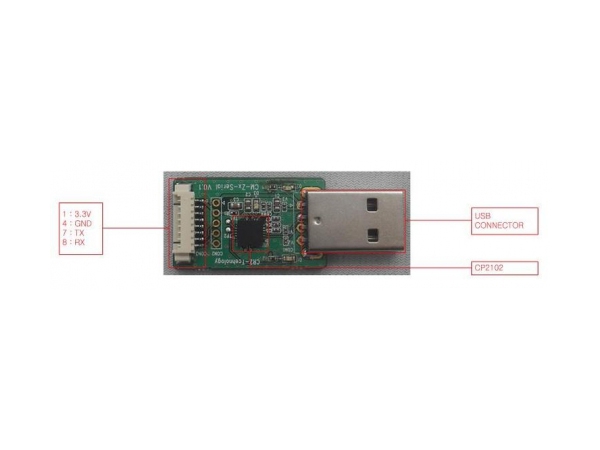

CM-Zx-SERIAL
CM-Z100, CM-Z101 보드를 간단히 테스트 하기 위한 시리얼 보드
※ Serial 보드의 3.3 V를 이용할 때는 최대 70 mA 이하의 장비만 연결을 하도록 한다.


메뉴얼

7.1 ZigBee메뉴얼
