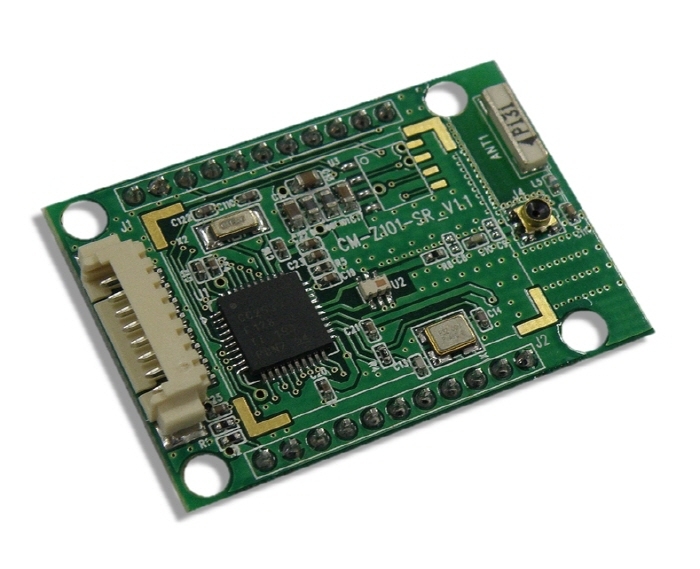

Zigbee Module ( CM-Z101 CC2530 EVB )
  • Zigbee Module ( CM-Z101 CC2530 EVB )

Zigbee Module ( CM-Z101 CC2530 EVB )

4.0 0리뷰
22,000 원
구매혜택:         적립 마일리지 : +22원 (상품 : 22원)
자체상품코드:  CRZ-059
브랜드:      씨알지테크놀러지
수량:
총 상품금액(VAT 포함):   22,000원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

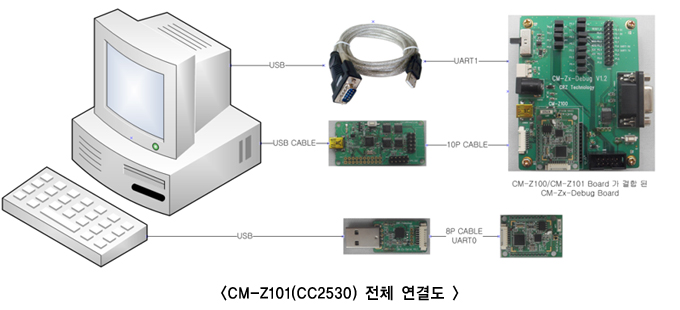

CM-Z101(CC2530) 전체 연결도

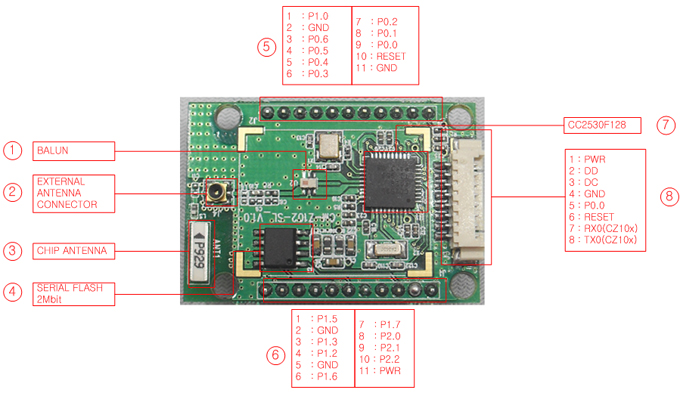

CC2530 ( Short Range ZigBee Module )



  1. balanced-to-unbalanced transformer
  2. 외부 dipole 안테나를 연결할 때 사용하는 안테나
  3. 칩안테나
  4. Serial Flash
  5. 외부 커넥터 1
  6. 외부 커넥터 2
  7. CC2530
  8. 외부 커넥터 3
## External 보드

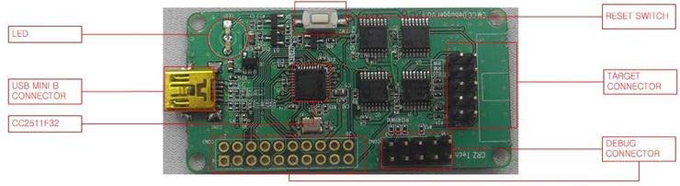

CC Debugger 보드
TI사의 CC-DEBUGGER와 동일한 동작을 하는 보드

  • 상태 LED
  • USB mini 커넥터
  • CC2511
  • Reset 스위치
  • 타겟에 연결할 커넥터
  • 보드 디버그용 커넥터

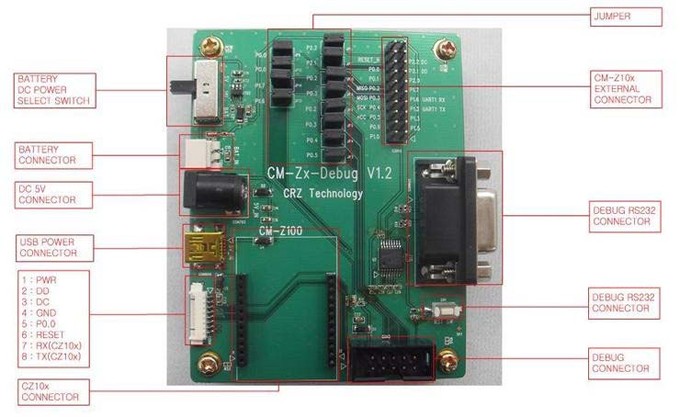

CM-Zx-Debug 보드: 인터페이스 보드
CM-Z100, CM-Z101 보드의 모든 기능을 검증하기 위한 보드
* 주의 : CM-Z100, CM-Z101 보드 장착 시 실크 면을 맞춰서 꼽는다 반대로 꼽는 일이 없도록 한다.

  • BATTERY 와 DC 5V, USB POWER 를 선택하는 스위치
  • 배터리를 연결하는 커넥터. 2.5V ~ 3.3V 입력해야 한다.
  • 아덥터로 5V 를 입력하는 커넥터
  • 가까운데 PC 가 있다면 USB 로도 전원을 입력하는 커넥터
  • CM-Z100, CM-Z101 보드의 8 핀 커넥터와 1:1 연결 되어 있음
    • 주의 CM-Zx-SERIAL 은 연결하지 않는다.
      CM-Zx-SERIAL 출력 전류가 낮기 때문에 오직 CM-Z100, CM-Z101 만 연결 합니다.
  • CM-Z100, CM-Z101 커넥터
  • 보드에서 사용하는 포트를 끊을 수 있게 설계된 점퍼 회로도 참고
  • 외부에 디바이스를 연결하기 위한 커넥터
  • CM-Z100, CM-Z101 의 UART1 에 연결된 시리얼 포트
  • Reset Switch
  • CM-CC-DEBUGGER 연결하는 커넥터

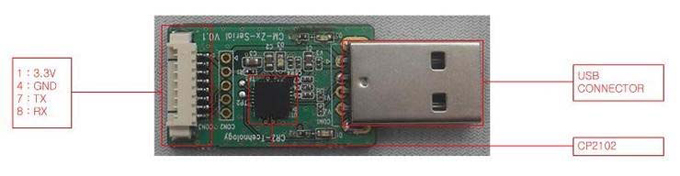

CM-Zx-Serial 보드
CM-Z100, CM-Z101 보드를 간단히 테스트 하기 위한 시리얼 보드
