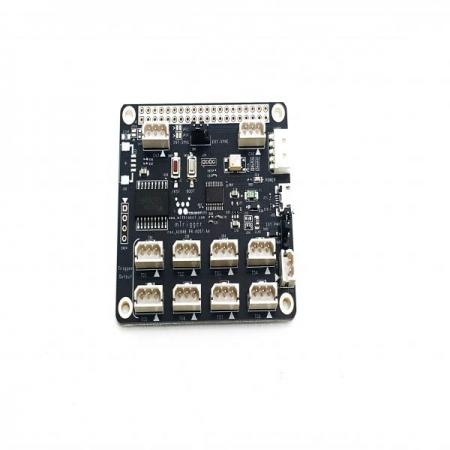

mTrigger 트리거 신호 생성 보드
  • mTrigger 트리거 신호 생성 보드
  • mTrigger 트리거 신호 생성 보드
  • mTrigger 트리거 신호 생성 보드
  • mTrigger 트리거 신호 생성 보드

mTrigger 트리거 신호 생성 보드

4.0 0리뷰
89,760 원
구매혜택:         적립 마일리지 : +89원 (상품 : 89원)
자체상품코드:  WITHRO-020
브랜드:      위드로봇
수량:
총 상품금액(VAT 포함):   89,760원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 20,700원
  • 4,300원
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내





제품 특징





mTrigger는 트리거 신호를 발생하는 보드로 특히 외부 트리거 (External Trigger)를 지원하는 위드로봇㈜의 oCam-1CGN-U-T 및 oCam-1MGN-U-T카메라들에 적합한 트리거 신호를 제공하는데 사용할 수 있습니다.



트리거 신호 출력 모드

기준 신호 출력 신호
동기 / 비동기		 모드 명칭 내용
내부 동기 내부 동기 트리거 모드
(Internal Synchronous)		 자체적으로 8개의 트리거 신호를 동시에 발생
비동기 내부 비동기 트리거 모드
(Internal Asynchronous)		 자체적으로 8개의 트리거 신호를 순차적으로 발생
외부 동기 외부 비동기 트리거 모드
(External Synchronous)		 외부 신호를 기준으로 8개의 트리거 신호를 동시에 발생
비동기 외부 비동기 트리거 모드
(External Asynchronous)		 외부 신호를 기준으로 8개의 트리거 신호를 발생





Cascade 연결 구성

다수 mTrigger 보드들을 Cascade 방식으로 연결할 수 있으며, 연결 구성은 아래와 같습니다.



Board Detail




주요 사양

항목 사양
출력 포트의 수 보드 당 8개
출력 레벨 Low Level: 0V / High Level: 5V
외부 입력 레벨 Low Level: 0V / High Level: 5V
동기 트리거 모드에서 출력 신호들 사이의 동기 정확도 3 μsec 이내
동기 트리거 출력 신호들의 간격(F) 5 msec ~ 30,000 msec
비동기 트리거 출력 신호들의 간격(T) 0 msec ~ 30,000 msec
트리거 출력 신호의 폭(W) 5 msec ~ 30,000 msec
트리거 출력 신호의 수(N) 0 ~ 30,000
