    1. 제품소개

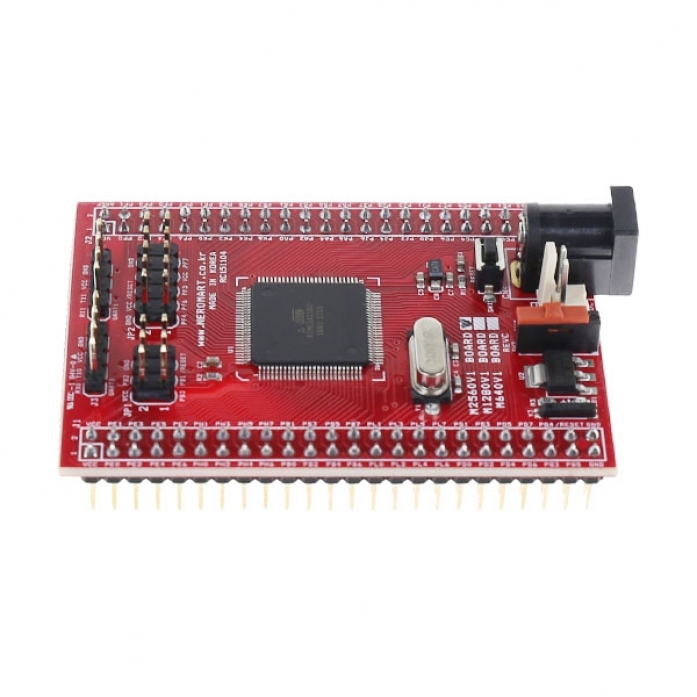

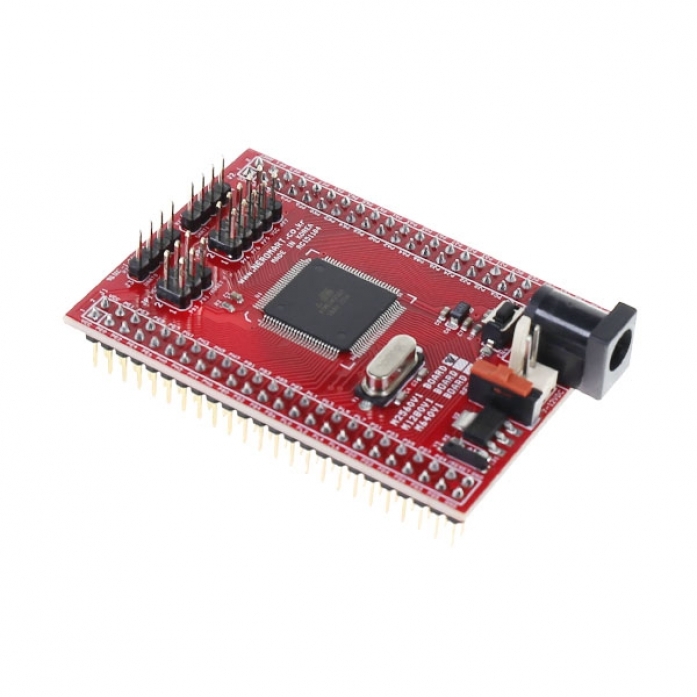

    ◈ ATmega2560 포트 확장 보드
    ◈ 지원 MCU : ATmega2560(100핀)
    ◈     확장 기판 이용 손쉽게 시스템 구축
    ◈ 다양한 예제 제공


    2. 상세사양

    ◈ 사용 CPU : ATmega2560-16AU
    ◈ 사용 Clock : 16MHz
    ◈ 내부 RAM : 8KByte
    ◈ 내부 플래쉬 : 256KByte
    ◈ ISP 포트지원
    ◈ JTAG 포트지원
    ◈ 2채널 통신 포트지원
    (ATmega2560은 4채널의 통신핀을 가짐)
    ◈ All PORT Pin 확장 지원
    ◈ 리셋 스위치 지원
    ◈ 전원 LED 지원
    ◈ 동작 전원 : 5.0V 동작
         (LM1117-5.0V 사용)
    ◈ 보드 크기 : 46mm(가로) x 65mm(세로)


    3. 회로도(Schematic Diagram)




    ◈ M2560V1 REVC회로도(현재 판매 중인 버전)






    4. 관련 문서 링크(Link Documents)



    ◈ 예제 제공(CodeVisionAVR)


    * I/O포트 출력 LED 쉬프트 예제 프로그램(codevision용)



    5. 치수(Dimension)



    6. 기본제공사항

    ◈ M2560V1_REVC     - 1개

    ◈ 전원 Cable 30cm - 1개
