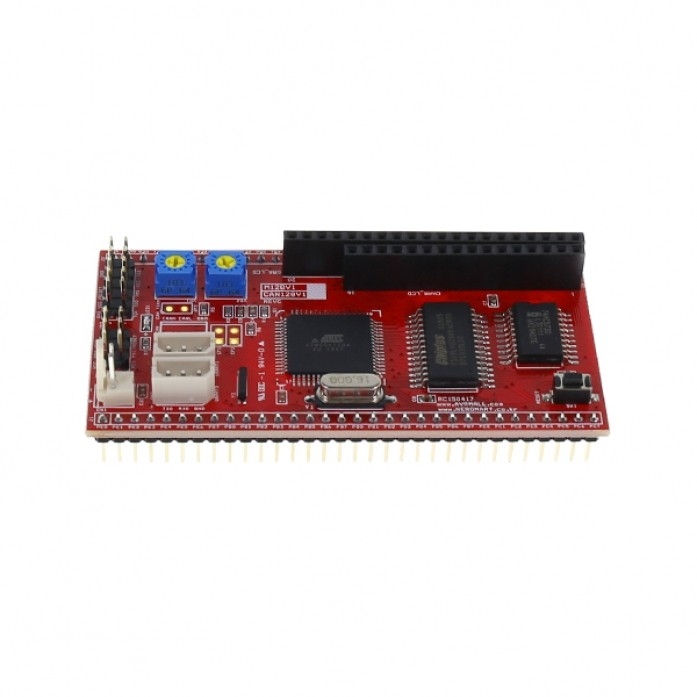

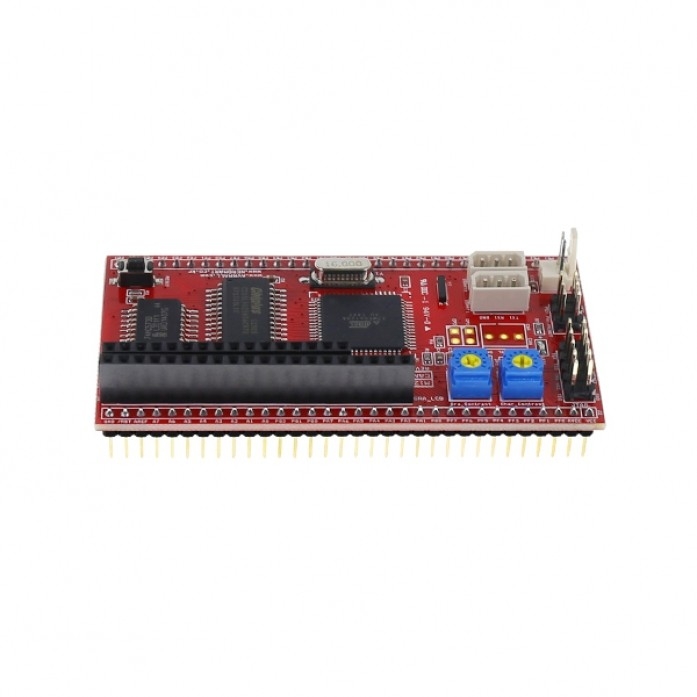

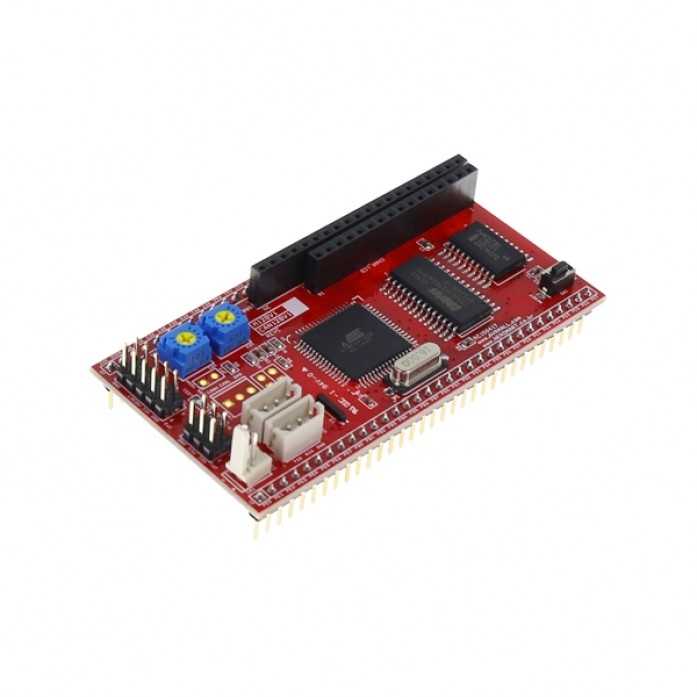

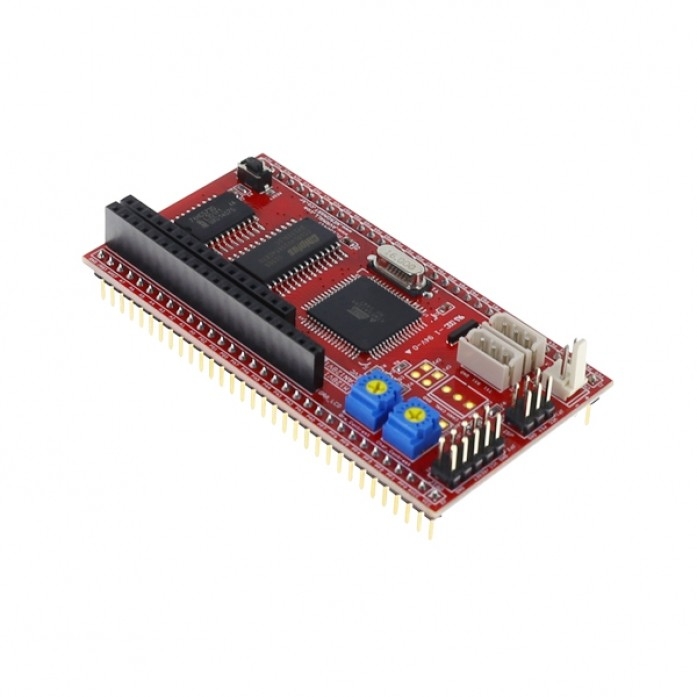

M128V1 (16MHz/DC5V용) ATMEGA128보드 (NER-2299)
  • M128V1 (16MHz/DC5V용) ATMEGA128보드 (NER-2299)
  • M128V1 (16MHz/DC5V용) ATMEGA128보드 (NER-2299)
  • M128V1 (16MHz/DC5V용) ATMEGA128보드 (NER-2299)
  • M128V1 (16MHz/DC5V용) ATMEGA128보드 (NER-2299)
  • M128V1 (16MHz/DC5V용) ATMEGA128보드 (NER-2299)
  • M128V1 (16MHz/DC5V용) ATMEGA128보드 (NER-2299)

M128V1 (16MHz/DC5V용) ATMEGA128보드 (NER-2299)

4.0 0리뷰
39,600 원
구매혜택:         적립 마일리지 : +39원 (상품 : 39원)
자체상품코드:  NERM-067
브랜드:      네로테크
수량:
총 상품금액(VAT 포함):   39,600원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내





특 징 :
◈ ATmega128 메모리 확장 보드
◈ 지원 MCU : Atmega128
◈ 외부 램 62256(32KByte) 지원
◈ RS232통신 2채널(시리얼케이블 별매)

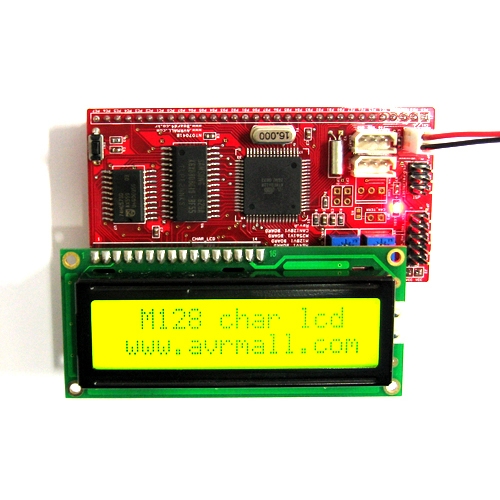

◈ Char LCD 16*2 지원(LCD 별매)

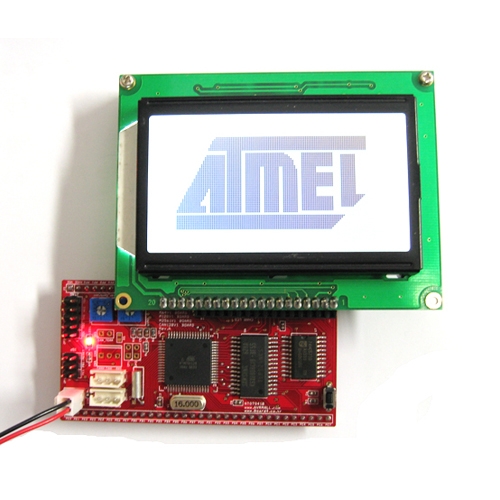

◈ Graphic LCD 128*64 지원(LCD 별매)
◈ 브레드보드를 이용 손쉽게 시스템 구축
◈ 회로도 제공
   * M128V1 Board 회로도
◈ 다양한 예제 제공(CodeVisionAVR)
   * USART0 직렬통신 실습1 예제 프로그램
   * USART0 직렬통신 실습2 예제 프로그램
   * 캐랙터 LCD 16*2 예제 프로그램(WINAVR용)
   * 캐랙터 LCD 16*2 예제 프로그램(CODEVISION용)
   * TEXT LCD 20*4 예제 프로그램 (WINAVR용)
   * TEXT LCD 20*4 예제 프로그램 (CODEVISION용)
   * 예제 프로그램은 AVR강의실을 참조하세요.


기본 스펙 :
◈ 사용 CPU : ATmega128-16AU
◈ 사용 CLOCK : 16MHz 사용
◈ Ram32KByte (62256사용) - 내부 SRAM 영역을 제외한 $1000 ~ $7FFF까지 사용 가능
◈ 두 채널 RS232통신 가능(Max232내장) - 시리얼케이블 별도 구매
◈ RTC-32.768KH 내장
◈ 메모리 맵방식으로 캐랙터 LCD구동가능 - 현대 LCD HC16202NY-LY사용
(A15-1,A14-1이면 RS로 '1'이 들어가므로 DRAM에 데이터 쓰기와 디스플레이 명령이 됨. => $8000
A15-1,A14-0이면 RS로 '0'이 들어가므로 비지 체크와 인스트럭션 쓰기 명령이 됨. => $C000)
◈ ATMEL ISP 포트, JTAG 포트 지원
◈ All PORT Pin 확장 지원
◈ 동작 전원 : 4.5 ~ 5.5V 에서 동작(전원 Cable 제공됨)
◈ 보드 크기 : 4.3cm(가로) * 8.4cm(세로)


기본제공사항 :
◈ 전원 Cable 10cm - 1개

:: LCD는 별매.
