    1. 제품소개

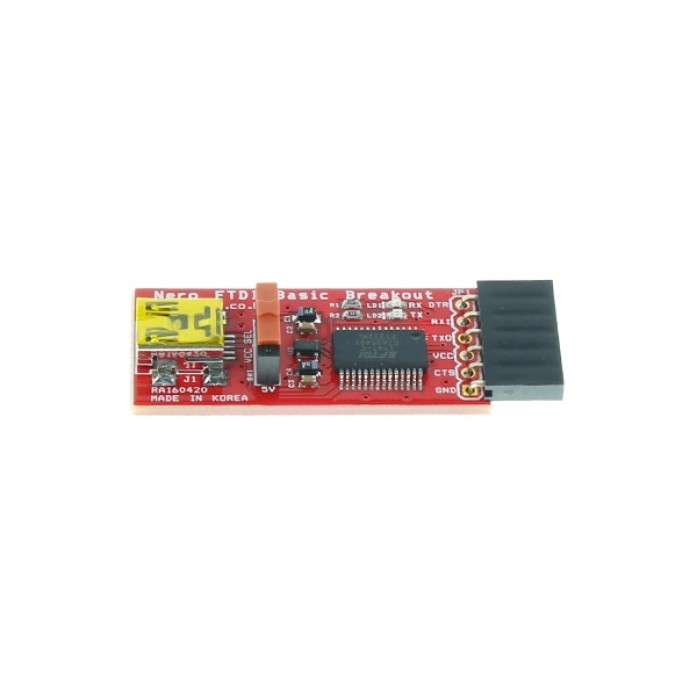

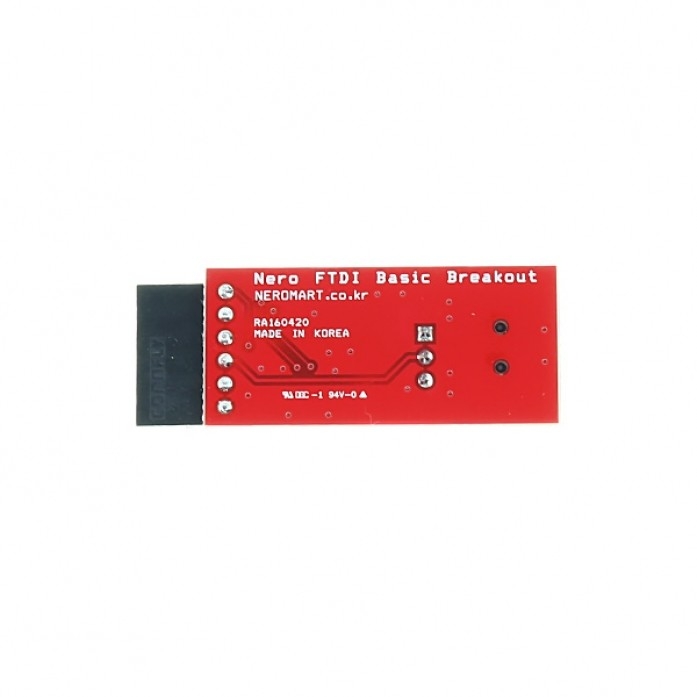

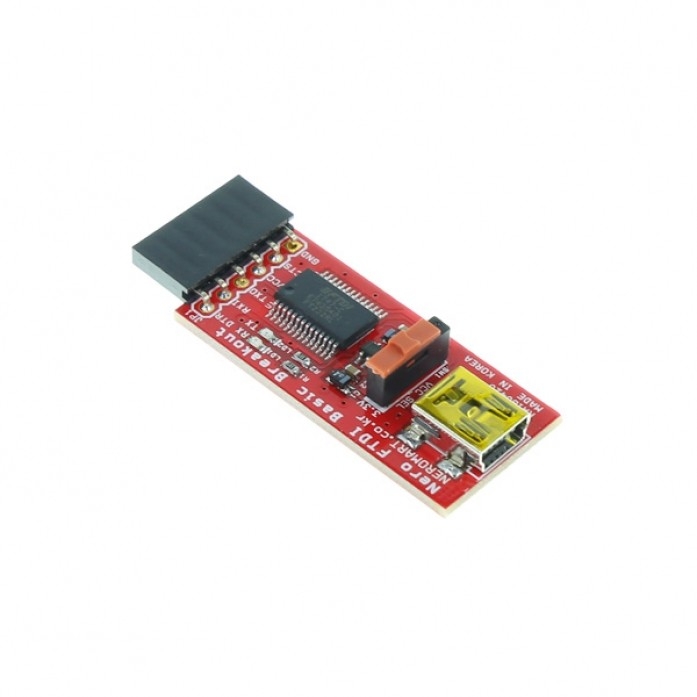

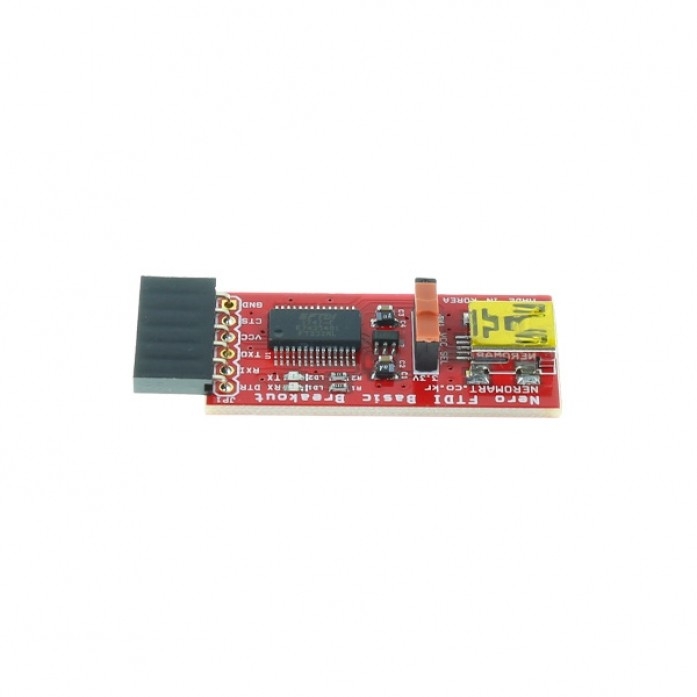

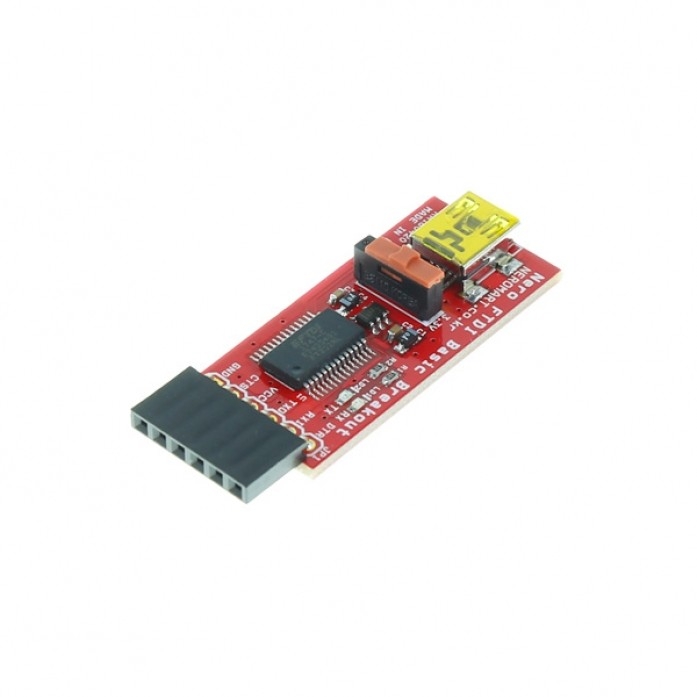

    이 제품은 FTDI사의 FT232RL칩으로 USB를 시리얼로 변환하는 IC를 위한 기본 브레이크 아웃 보드입니다.
    이 보드의 핀은 정품 아두이노와 호환되는 5V/3.3V 아두이노 보드와 함께 작동하도록 FTDI 케이블이 일치합니다.

    또한, 일반 직렬 응용에 사용할수 있습니다.

    이 보드의 주요 차이점은 FTDI 케이블의 FTS 핀에 반대로 DTR 핀을 제공한다는 것입니다.

    DTR 핀은 새로운 스케치가 다운로드되는 경우에 타겟 아두이노을 자동 리셋하도록 합니다.

    이것은 리셋 버튼을 누를 필요없이 스케치를 다운로드 할 수 있는 정말 좋은 기능입니다.

    이 보드는 6핀 커넥터의 리셋핀이 있는 모든 아두이노 보드를 자동 리셋할 수 있습니다.

    이 보도는 TX 및 RX LED가 있습니다.

    실제로 보드가 작동하는지를 확인하기 위해 LED를 직렬 트래픽을 볼 수 있습니다.

    이 보드는 아두이노 개발 비용을 절감하고 사용의 용이성을 증가시키기 위해 설계되었습니다.(자동 리셋 기능 추가)

    이 보드의 좋은 기능 중 하나는 보드가 3.3V 또는 5V (전원 출력 및 IO 수준 모두) 중 하나에 구성할 수 있도록 스위치가 있습니다.






    2. 상세사양


    ◆ 동작전압 : 5V 또는 3.3V 선택

    ◆ 연결방식 : USB MINI 5핀 케이블 연결

    ◆ 상태표시 : TX LED(RED), RX LED(GREEN) 상태 표시

    ◆ 핀배치 (6pin Angle 소켓 사용)

        1) GND

        2) CTS

        3) VCC ( 5V 또는 3.3V )

        4) TXO

        5) RXI

        6) DTR

    ◆ 작동 온도 : (섭씨) -40도 ~ +85도

    ◆ 모듈 크기 : 45.8mm x 17.6mm

    ◆ 모듈 무게 : 대략 4.5g


    3. 핀아웃(Pin Out)








    4. 회로도(Schematic Diagram)








    5. 관련 문서 링크(Link Documents)



    ◆ How to Install FTDI Drivers

    ◆ FTDI Drivers
