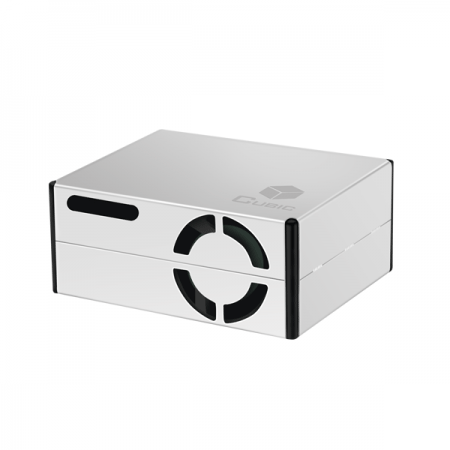

아두이노 미세먼지 센서 PM2009
  • 아두이노 미세먼지 센서 PM2009

아두이노 미세먼지 센서 PM2009

4.0 0리뷰
29,700 원
구매혜택:         적립 마일리지 : +29원 (상품 : 29원)
자체상품코드:  CUBIC-001
브랜드:      CUBIC
수량:
총 상품금액(VAT 포함):   29,700원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내





Description

PM2009는 주위 미세먼지 농도를 알려주는 센서입니다. 미세먼지 수치(PM)는 GRIMM 방식과 TSI 방식 모두 지원합니다



User Guide





1. 아두이노 IDE 메뉴에서 [툴] - [라이브러리 관리...]를 클릭해주세요.





2. 라이브러리 매니저가 실행되면 pm2008을 검색해주세요. 검색하면 PM2008 I2C 라이브러리가 표시되는 것을 볼 수 있습니다. 오른쪽에 설치 버튼을 누르면 라이브러리가 설치됩니다.





3. 라이브러리 설치가 되면 [파일] - [예제] - [PM2008 I2C]에서 예제를 실행할 수 있습니다.



Features

  • GRIMM 방식, TSI 방식 지원
  • 입자 검출 최소 크기 : 0.3 ㎛
  • 공급 전압 : 5V
  • 노이즈 방지를 위한 금속 차폐
  • 통신 방식 : I2C, UART
  • 크기 : 50(W) x 38(H) x 21(D) [mm]

Application Ideas

  • Air Purifier
  • Air Quality Monitor
  • Air Conditioner
  • Ventilator

Platform Supported

  • 아두이노
  • 라즈베리 파이
  • 비글본
  • Wio
  • 그 외 I2C, UART 가능 하드웨어 플랫폼에 사용 가능

Specification



Operating principle

Laser scattering

Measured particle range

0.3um~ 10um

Measurement range

0~1,000ug/m³

Resolution

1ug/m³

Working condition

-20°C ~ 60°C,0~ 95%RH (Non-condensing)

Storage condition

-40°C ~ 80°C, 0~ 95%RH (Non-condensing)

Maximum consistency error for PM1.0& PM2.5

< 50ug/m³, ±5ug/m³
50~100ug/m³, ±10ug/m³
101~300ug/m³, ±15% reading
Condition: 25±2°C,50±10%RH,
Reference instrument: GRIMM
Dust Source: Cigarette+Arizona A1
Maximum consistency error for PM10

0 ~100ug/m³,±25ug/m³
101 ~ 300ug/m³, ±25% reading
Condition: 25±2°C,50±10%RH,
Reference instrument: GRIMM
Dust Source: Cigarette+Arizona A1
Response time   1sec

Time to first reading

≤ 8 seconds

Power supply

DC 5V±0.1V, ripple wave＜50mV

Working current

< 100mA

Standby current

< 20mA

Dimensions

W50mm ×D38mm ×H21mm

Digital output 1 (default)

1. UART (3.3V/5V level)
2. I²C (3.3V/5V level)

MTTF

37,297Hrs (continuous turn on)



추가 옵션

- PM2008M용 아두이노 연결 케이블











하네스 케이블을 다음과 같이 연결합니다. 아두이노 UNO 기준 입니다.


● 빨강 : 5V
● 검정 : GND
● 흰색 : A4 (SDA)
● 녹색 : A5 (SCL)
기존에 판매했던 4핀 케이블은 I2C 전용입니다.
이번에 수정된 5핀 케이블은 노란색 점퍼 케이블을 아래와 같이 연결하느냐에 따라 UART 또는 I2C로 동작합니다.







[노란색 케이블 연결]
● VCC 연결 또는 플로팅 유지 : UART 모드
● GND 연결 : I2C 모드
