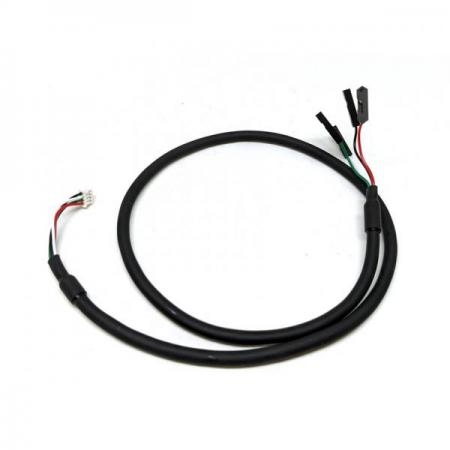

CM1106, AM1008W-K 어댑터용 아두이노 연결 케이블
  • CM1106, AM1008W-K 어댑터용 아두이노 연결 케이블
  • CM1106, AM1008W-K 어댑터용 아두이노 연결 케이블
  • CM1106, AM1008W-K 어댑터용 아두이노 연결 케이블

CM1106, AM1008W-K 어댑터용 아두이노 연결 케이블

4.0 0리뷰
3,410 원
구매혜택:         적립 마일리지 : +3원 (상품 : 3원)
자체상품코드:  CUBIC-016
브랜드:      CUBIC
수량:
총 상품금액(VAT 포함):   3,410원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내





Features

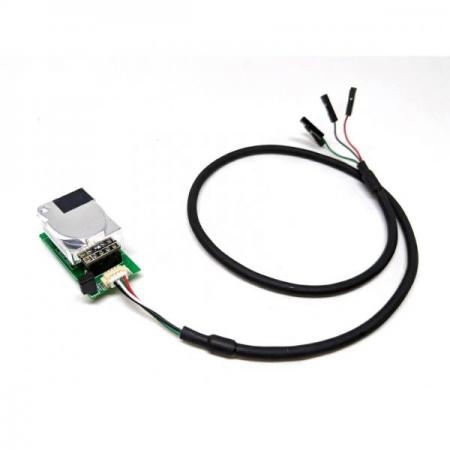

CM1106 어댑터는 CM1106, CM1107의 I2C, UART 연결을 하기 위한 어댑터입니다.


User Guide

사용하고자 하는 CM1106, CM1107 센서를 CM1106 어댑터에 꽂습니다.

좌측 상단에 점퍼가 있는데, 점퍼를 연결하면 I2C 모드로 동작하고 분리하면 UART 모드로 동작합니다.

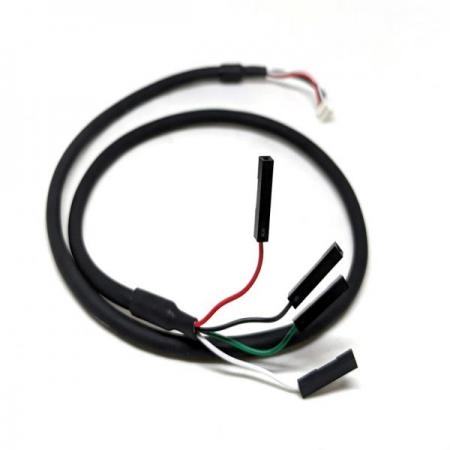

CM1106 어댑터 전용 케이블을 연결합니다. 각 모드에 따라 통신선은 다음과 같습니다.


[UART]
● 빨강 : 3.3V
● 초록 : RX
● 하양 : TX
● 검정 : GND

[I2C]
● 빨강 : 3.3V
● 초록 : SDA
● 하양 : SCL
● 검정 : GND



응용 프로그램

UART 인터페이스로 PC에 연결하시면 다음 프로그램을 통해 데이터를 확인하거나 저장할 수 있습니다.
