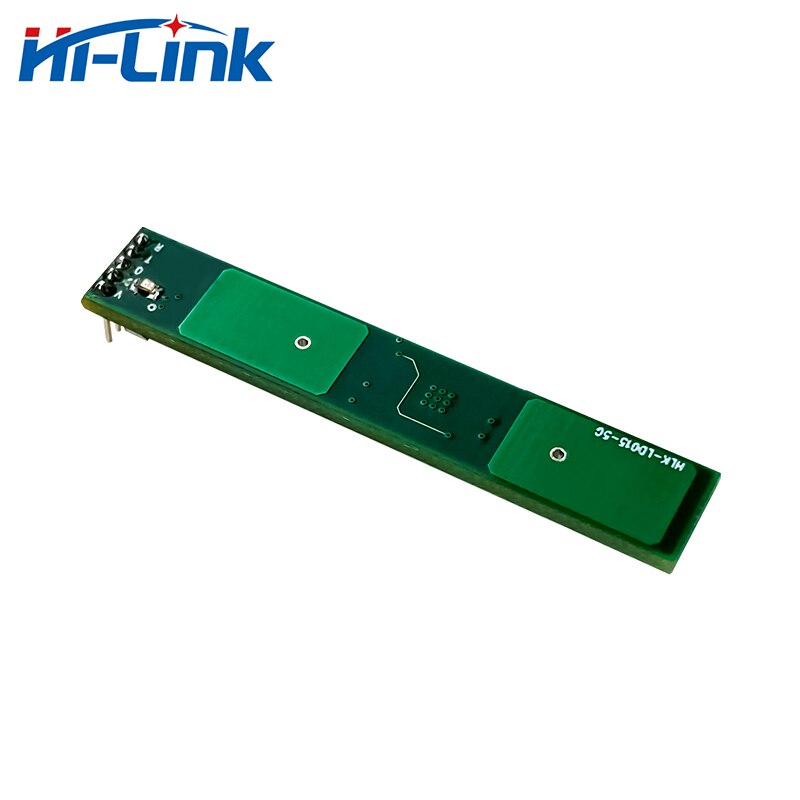

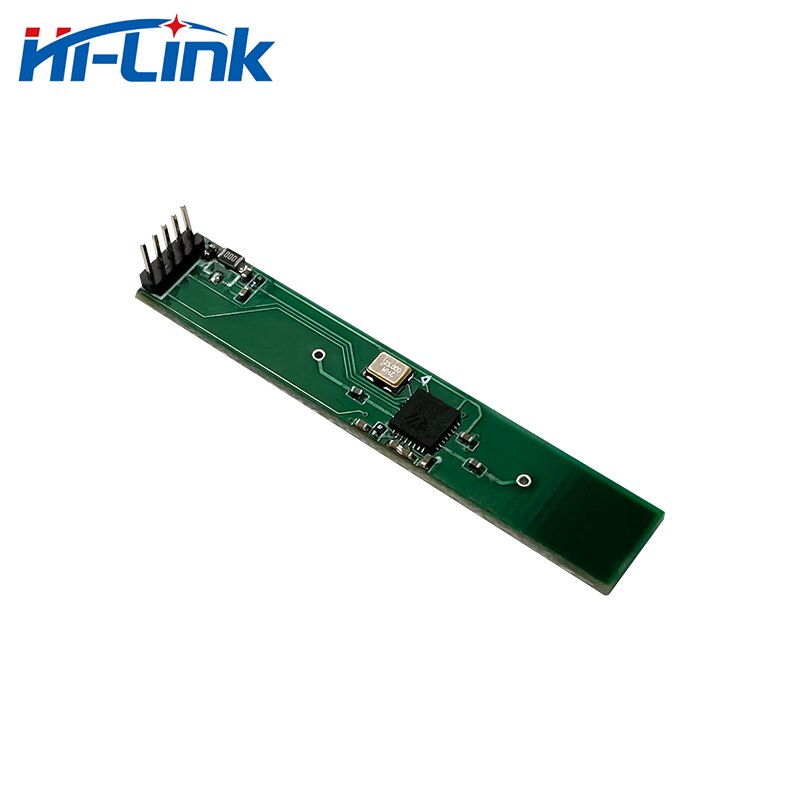

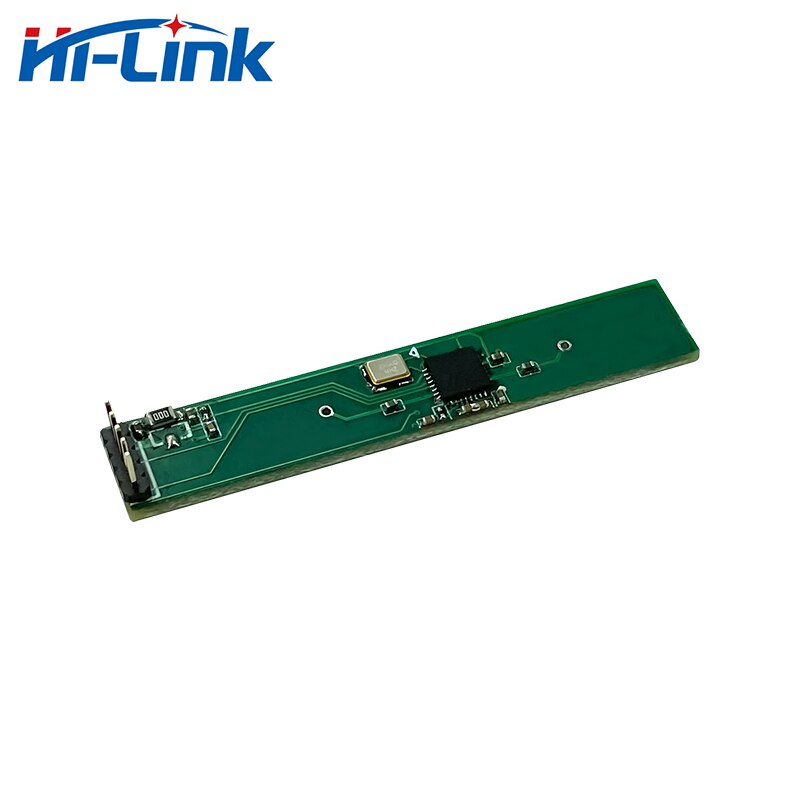

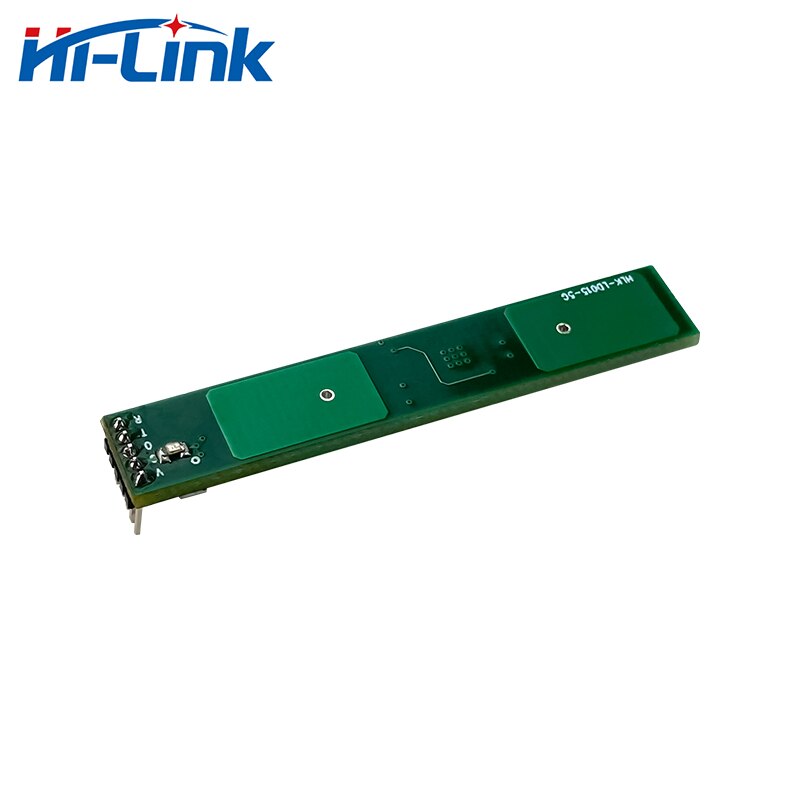

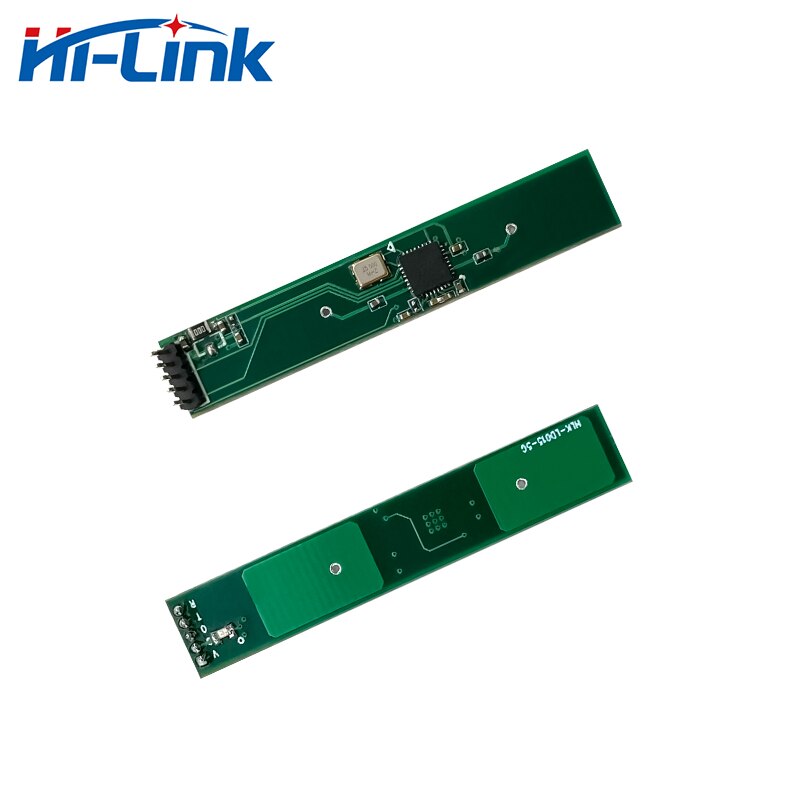

HLK-LD015-5G Hi-Link에서 출시 한 소형화 된 5.8G 레이더 센서입니다.

모듈 크기는 46 * 8mm 입니다. 이 모듈은 5.8G 마이크로파 회로, 중간 주파수 증폭기 회로 및 신호 프로세서를 완벽하게 통합하여 높은 통합성과 우수한 생산 일관성을 제공합니다.

주변 장치는 소형화 된 평면 안테나와 일치하여 센서의 성능을 보장하면서 전체 크기를 크게 줄입니다.

센서는 스마트 홈, 사물 인터넷 및 스마트 조명을 포함하여 인체의 존재 또는 움직이는 표적 감지의 다양한 장면을 감지하는 데 사용할 수 있습니다. 특히 조명 분야에서는 유도 전구 및 튜브와 같은 표준 조명 제품에 널리 사용되었습니다.

기계적 치수

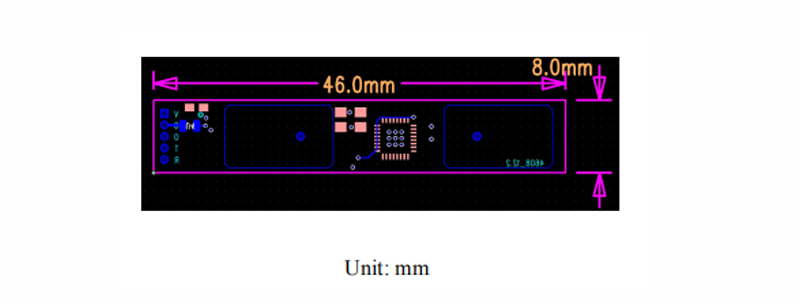

아래는 모듈의 크기와 핀 위치에 대한 개략도입니다.

모듈 길이와 너비는 46mm * 8mm 입니다. 핀이 없으며 전체 두께는 기본적으로 2.5 mm입니다.

핀이 필요한 경우 기본 핀 높이는 12mm 입니다.

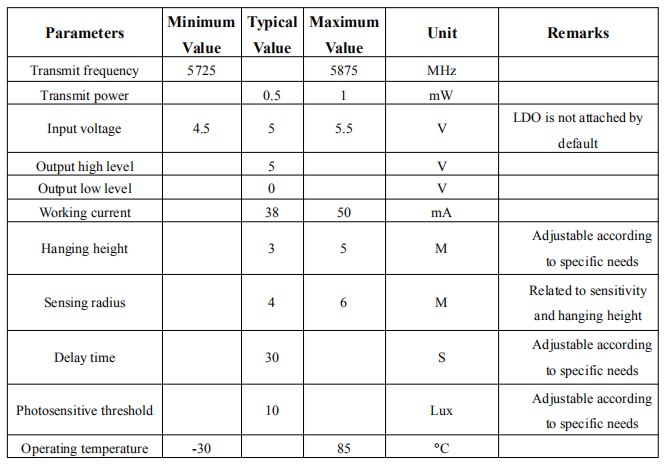

전기 매개 변수

감지 시간 및 감지 거리 조정

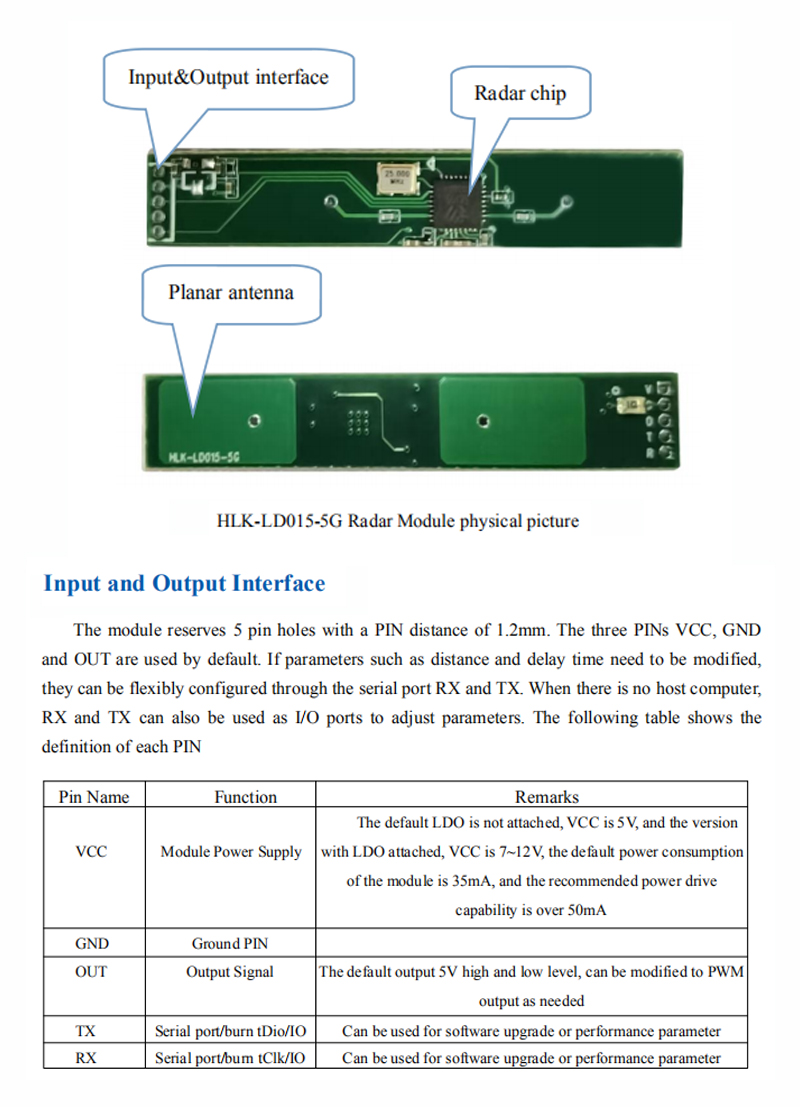

HLK-LD015-5G 기본적으로 3 핀, 즉 VCC, GND 및 OUT이 필요합니다. 이때 유도 지연 및 유도 거리는 고정 값입니다.

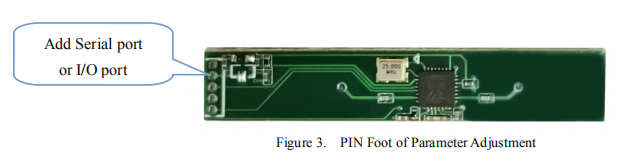

유도 지연 및 유도 거리 및 기타 관련 매개 변수를 조정해야하는 경우 그림 3 과 같이 하드웨어에 RX 및 TX 2 핀을 추가해야합니다.

소프트웨어 구성에서 RX 및 TX를 I/O 포트 또는 UART 포트로 사용하여 모듈 매개 변수를 조정할 수 있습니다.

이 두 PIN은 기본적으로 I/O 포트로 간주되며 TX는 감지 거리를 조정하는 데 사용됩니다. 감지 거리는 낮은 레벨에서는 4 ~ 6 미터이고 높은 레벨에서는 3 ~ 5 미터입니다. RX는 지연 시간을 조정하는 데 사용되며, 감지 지연 시간은 낮은 레벨에서는 30S 이고 높은 레벨에서는 2s 입니다.

지연 시간 내에 감지가 다시 트리거되면 타이밍이 다시 시작됩니다. RX 및 TX는 모듈 매개 변수를 조정하는 UART 포트와 직렬 포트로 모두 사용할 수도 있습니다.

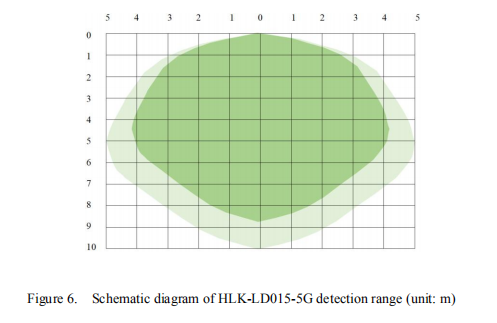

탐지 범위의 개략도

레이더 센서의 감지 감도는 MCU를 통해 구성 할 수 있으며 한계 감지 거리는 10 미터이며 실제 감지 거리는 필요에 따라 적절하게 조정할 수 있습니다.

다음은 매달린 높이 조건에서 레이더 탐지 범위의 개략도입니다.

감도를 높게 설정하면 그에 따라 감지 범위가 증가합니다.

그림의 어두운 영역은 영역에서 완전히 감지 할 수있는 고감도 영역이며 밝은 색상 영역은 저감도 감지 영역입니다. 객체는 기본적으로이 영역에서 감지 될 수 있습니다.

사용자 설명서가 필요하면 저에게 연락하십시오.
