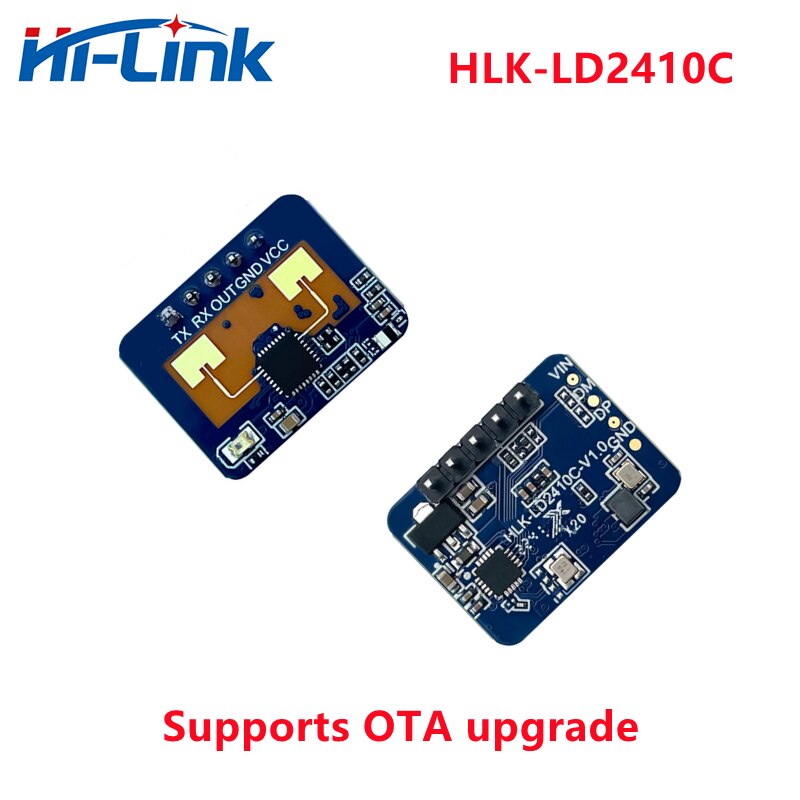

1. 제품 소개

LD2410C 는 매우 민감합니다.24GHzHailingco 전자 장치가 개발 한 인간의 존재감 감지 모듈. 그것의 작동 원리는 사용하는 것입니다FMCWFM 연속 웨이브, 레이더 신호 처리, 정확한 인간 감지 알고리즘과 결합 된 설정 공간에서 인간의 표적을 감지하는, 높게 달성, 움직임 및 휴식 시간 인체를 식별 할 수 있습니다. 타겟 및 기타 보조 정보의 거리를 계산합니다.

이 제품은 주로 실내 장면에 적용되며, 이 지역에 인체가 움직이거나 약간 움직이는지 여부를 감지하고 감지 결과를 실시간으로 배출합니다. 최대 5 미터의 가장 먼 감지 거리, 거리 해상도 0.75m. 시각 구성 도구 제공, 감지 거리 범위를 쉽게 구성 할 수 있으며, 시각 구성 도구를 감지하는 다른 영역은 감지 거리 범위를 쉽게 구성 할 수 있습니다. 다양한 특정 응용 프로그램 요구 사항에 맞는 감도 및 무인 지연 시간 감지.

GPIO 및 UART 출력 지원, 플러그 앤 플레이, 다양한 지능형 시나리오 및 최종 제품에 유연하게 적용 가능

사용 도면 1 개

2.제품FEatures 및BEnefits

2.1특징

L플러그 앤 플레이, 간편한 조립

L가장 긴 감지 거리 최대 5 미터

L큰 탐지 각도, 최대 ± 60 도 커버리지

L간격 내에서 정확한 식별, 감지 범위 분할 지원, 간격 외부 간섭 차단

L블루투스 또는 직렬 포트를 통해 다단계 지능형 매개 변수 조정을 통해 장면 변경 요구 사항을 충족시킬 수 있습니다.

L비주얼 디버깅 및 구성 도구

L작은 간단한 최소 크기는 16mm x 22mm

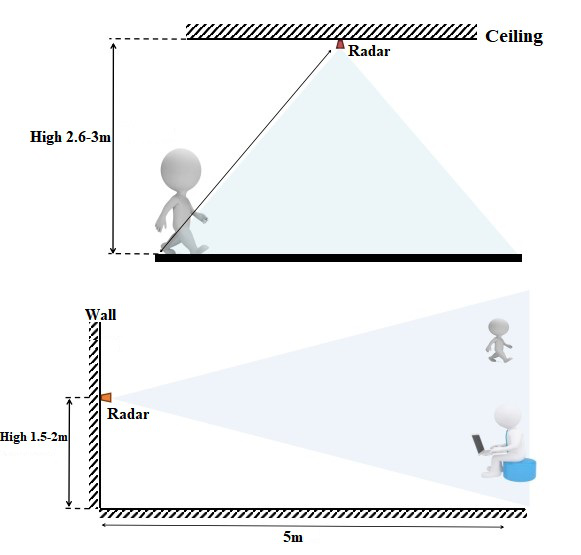

L천장 걸이, 벽걸이 등 다양한 설치 방법 지원

L24GHz ISM 대역, FCC 및 CE 스펙트럼 규정 인증 가능

L최고의 비용 효율적인 선택

3. 응용 프로그램 시나리오

LD2410C 인체 감지 모듈은 24GHz 밀리미터파 레이더 센서 기술을 채택합니다. 다른 솔루션에 비해 인체 감지 응용 프로그램에서 분명한 장점이 있습니다.

1. 움직이는 인체의 민감한 감지 외에도, 전통적인 솔루션은 정적, 미세한 움직임, 앉고 누워있는 인체를 식별 할 수 없기 때문에 민감한 감지가 될 수 있습니다.

2. 좋은 환경 적응성, 감지 효과는 온도, 밝기, 습도 및 빛 변동과 같은 주변 환경의 영향을받지 않습니다.

3. 좋은 쉘 침투 수 숨겨진 쉘 작업 필요가 오픈 구멍 제품 표면, 개량합니다 제품 미학.

4. 최장 감지 거리의 유연한 구성과 각 거리 문의 감도, 유연하고 미세한 맞춤형 구성을 달성합니다.

5.블루투스 기능을 사용하면 직렬 포트를 잡지 않고 앱을 사용하여 레이더 매개 변수를 직접 디버깅 할 수 있습니다.

4. 하드웨어 설명

4.1 기능

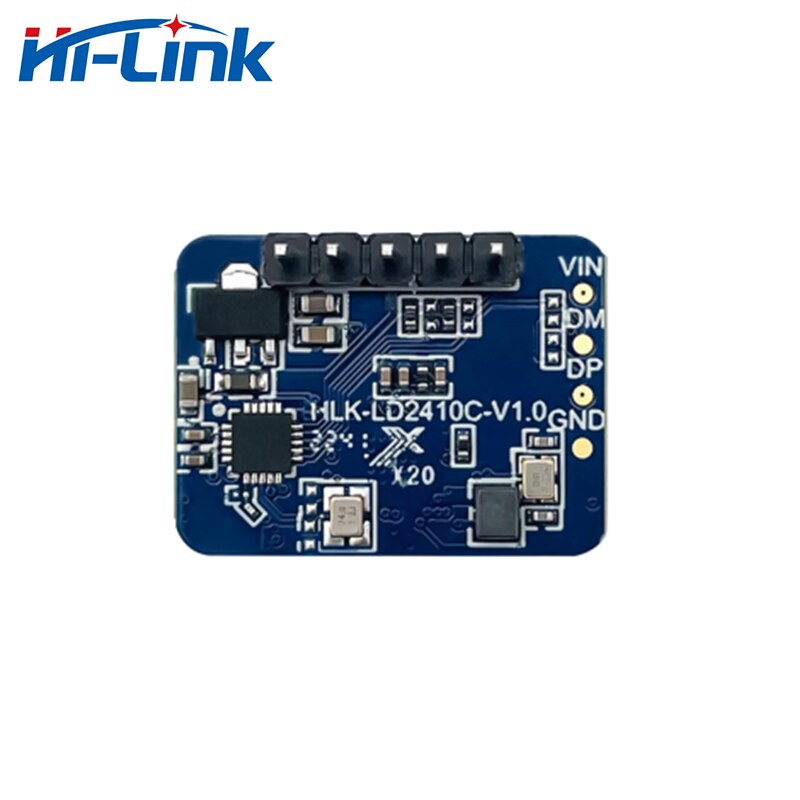

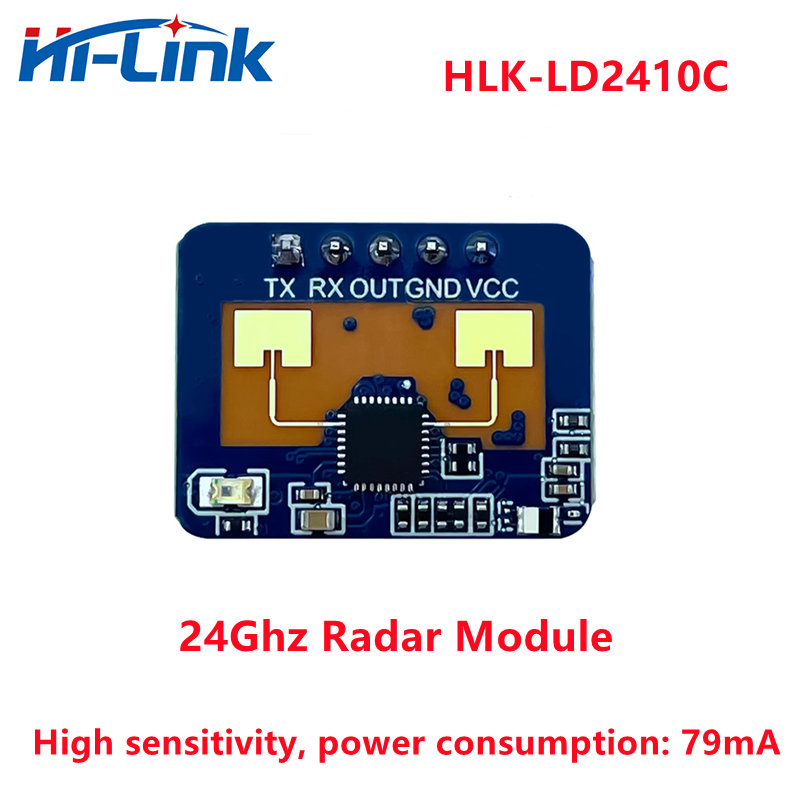

모듈 크기: 16mm x 22mm, 하드웨어 용으로 예약 된 5 핀 구멍 (핀 포함 공장 기본값)

핀 구멍 직경 0.9mm, 핀 피치 2.54mm
