제품 설명

특징

강한 금속 외피, 스윙 암 max.95 학위

20 백만 운영 기계적 수명

스테인레스 스틸 아이들러 휠, 펀치 및 봄

선택적인 PG11 케이블 글 랜드

명세

모델

LSA

LSA-001

LSA-003

LSA-012

LSA-021

Operationg 포스

(Max.)

800g

800g

800g

400g-cm

릴리스 포스

RF (최소.)

400g

400g

400g

100g-cm

사전 여행

PT (.)

1.8mm

1.8mm

1.8mm

20도

트리핑 위치

TP±10 %

2.0mm

2.0mm

2.0mm

22.5 °

운동 차동

MD (.)

1.2mm

1.2mm

1.2mm

10 °

이상 여행

OT (최소.)

4.0mm

4.0mm

4.0mm

75 °

총 여행

TT (최소.)

5.8mm

5.8mm

5.8mm

95 °

로타리 인덱싱

22.5 °

모델

LSA

LSA-031

LSA-061

LSA-071

LSA-081

Operationg 포스

(Max.)

400g-cm

150g

150g

150g

릴리스 포스

RF (최소.)

100g-cm

50g

50g

50g

사전 여행

PT (.)

20 °

20 °

30mm

30mm

트리핑 위치

TP±10 %

22.5 °

22.5 °

22.5 °

22.5 °

운동 차동

MD (.)

10 °

14 °

14 °

14 °

이상 여행

OT (최소.)

75 °

20mm

20mm

20mm

총 여행

TT (최소.)

95 °

50mm

50mm

50mm

로타리 인덱싱

22.5 °

특성

더블 브레이크

INO + INC 포스 브레이크 스냅 액션

정격 전압/현재

10 (4) 125 250VAC/6 (2) 380VAC 인덕턴스 부하 cos빈;= 0.4

접촉 저항

25mΩ max. (초기 값)

절연 저항

100mΩ min. (500VDC)

절연성 힘

1000VAC, 50/60Hz 사이 1 분 터미널 같은 극성

1500VAC, 50/60Hz 1 분 사이의 운반 비 전류 운반 금속 부품

1500VAC, 50/60Hz 1 분 각 터미널 지상

전기 내구시간

500,000 at 10A 250VAC 저항

기계적 수명

10,000,000 운영 min. (정격 조건)

가동 속도

5 미리메터/초 ~ 0.5 메터/초

방수 및 방진

IP66

상승 온도

최대 30 ℃ 이상 온도 정격 전압/전류

표준

EN50041, EN50047, IEC337-1, VDE0660

작동 온도

5℃-65 ℃ (착빙)

저장 온도

5℃-65 ℃ (착빙)

습도

95% RH Max.

충격

기계식 내구성: 1000 m/s min.

오작동: 300 m/S2 min.

진동 주파수

오작동: 10 55Hz 1.5mm 더블 진폭

토크 터미널 나사

6-8 kgf-cm

토크 다른 나사

커버 12-14 kgf-cm/헤드 8 9 kgf-cm 장착 50-60 kgf/cm

맨 쿠퍼 와이어 spec.

빈;2 최대.

케이블 Spec.

빈;12 Max. (IP65 사용 빈 8-9)

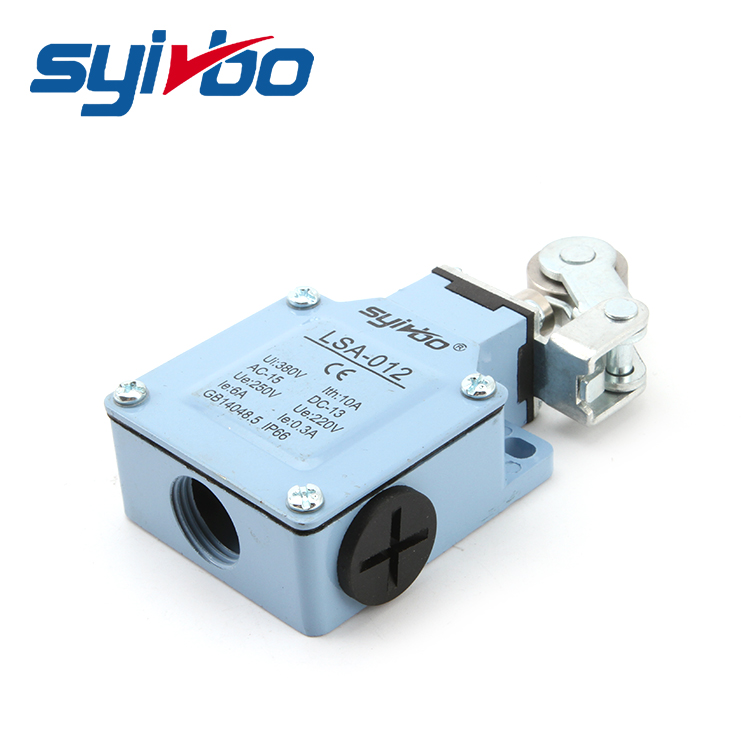

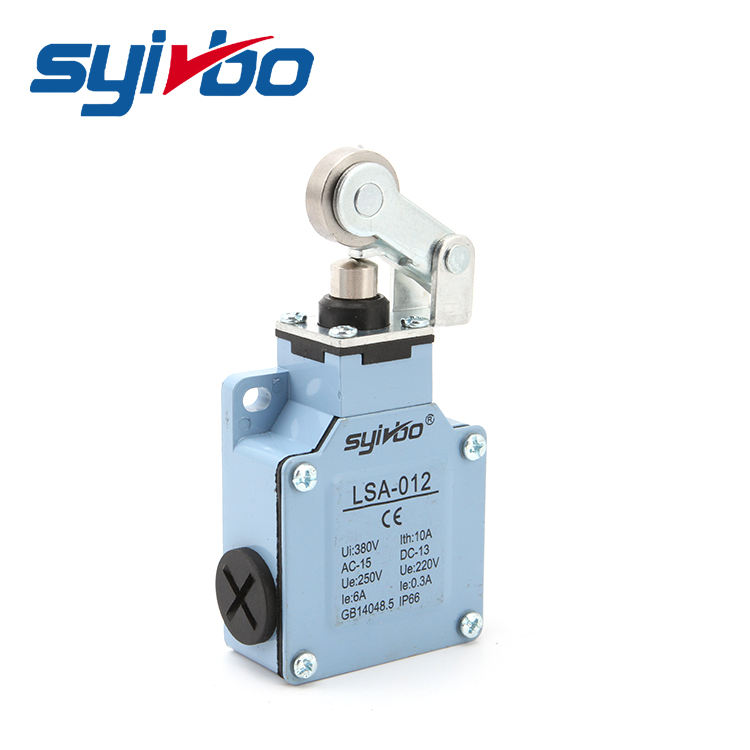

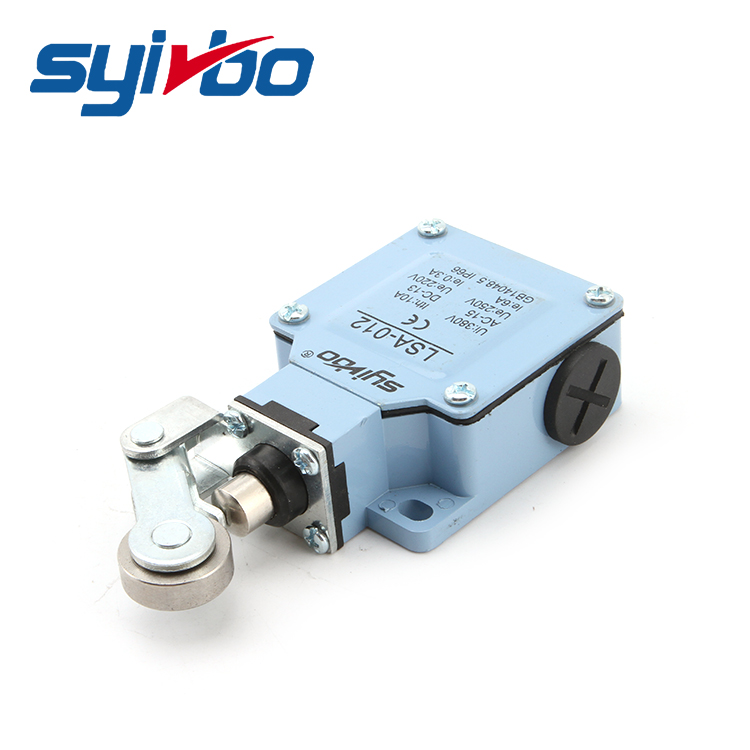

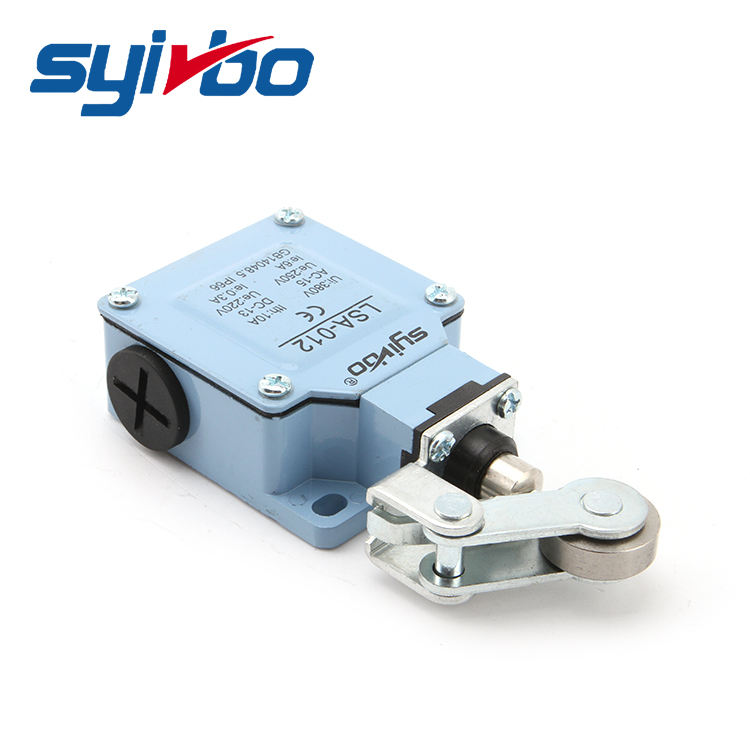

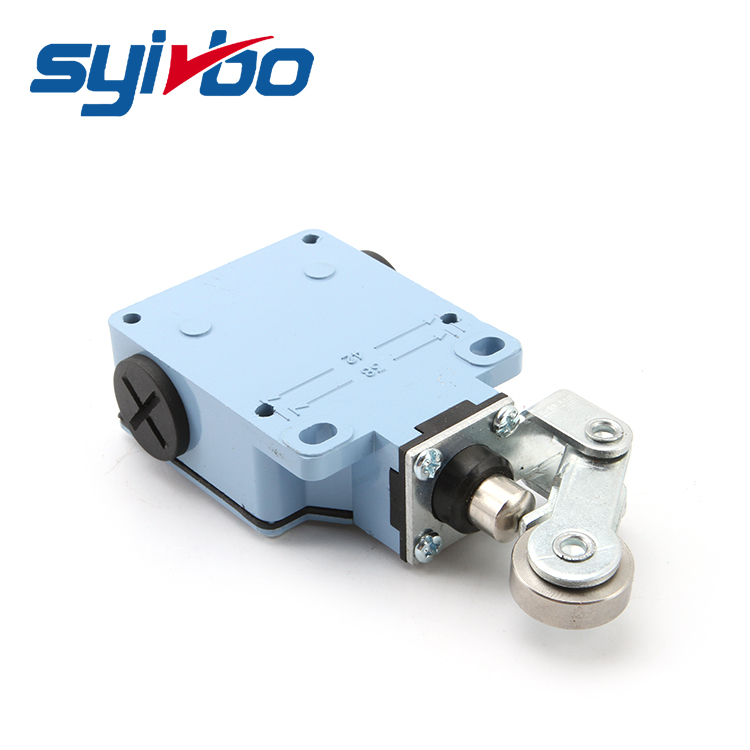

제품 디스플레이

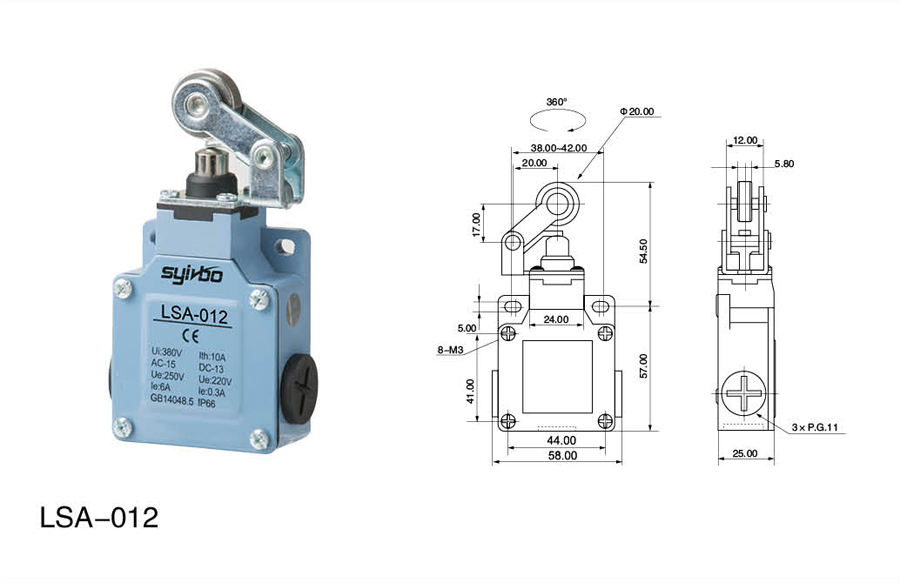

차원
