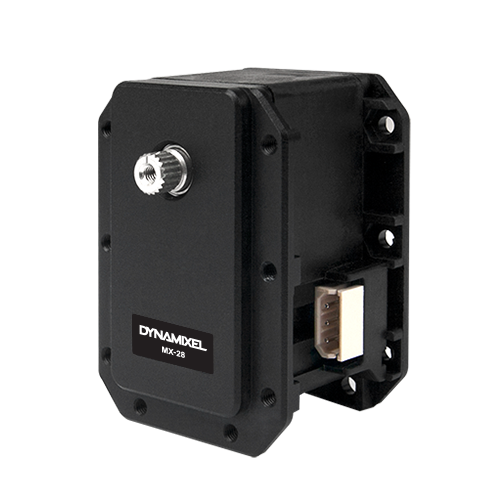

다이나믹셀 MX-28AT
  • 다이나믹셀 MX-28AT

다이나믹셀 MX-28AT

4.0 0리뷰
290,400 원
구매혜택:         적립 마일리지 : +290원 (상품 : 290원)
자체상품코드:  ROBOTIS-DYNM-002
브랜드:      ROBOTIS
수량:
총 상품금액(VAT 포함):   290,400원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내





특징

다이나믹셀 MX-시리즈는 정밀제어와 PID 제어, 360도 위치 제어, 고속 통신 기능을 갖춘 모델입니다.



비접촉식 앱솔루트 엔코더를 적용하여 내구성, 정밀도, 제어 범위 증가

데드 구간없이 360° 전 영역의 위치제어 가능

360°를 0.088° 단위로 4096단계에 걸쳐 제어 가능

Endless Turn Mode에서 속도 제어 가능

PID 제어를 통해 위치제어 신뢰성 및 정확성 증가

4.5Mbps의 고속 통신을 지원

기본 구성품
MX-28AT 1
HN07-N101 1
Thrust Washer (혼 체결용) 1
3P 케이블 200mm 1
렌치볼트 WB M2.5x6 16
렌치볼트 WB M2.5x8 1
렌치볼트 WB M2x3 10
너트 M2.5 18

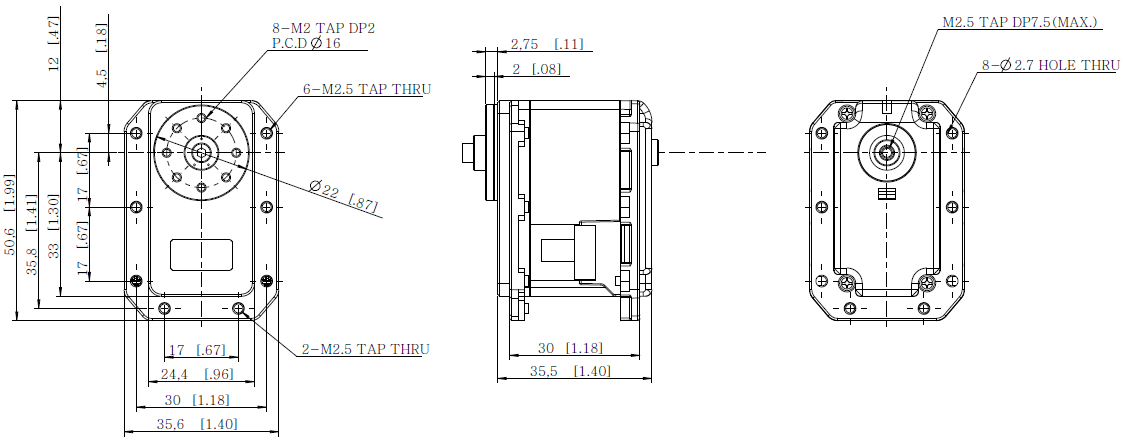

도면

도면 다운로드

세부사양
Model Name MX-28AT
MCU Cortex-M3 (72 [Mhz], 32 [bit])
Input Voltage Min. [V] 10.0
Recommended [V] 12.0
Max. [V] 14.8
Performance Characteristics Voltage [V] 12.0
Stall Torque [N·m] 2.50
Stall Current [A] 1.4
No Load Speed [rpm] 55.0
No Load Current [A] 0.12
Continuous Operation Voltage [V] -
Torque [N·m] -
Speed [rpm] -
Current [A] -
Resolution Resolution [deg/pulse] 0.0879
Step [pulse/rev] 4
Angle [degree] 360
Position Sensor Contactless absolute encoder (12 [bit], 360 [deg])
Maker : ams(www.ams.com), Part No : AS5045
Operating Temperature Min. [°C] -5
Max. [°C] 80
Motor Coreless (Maxon)
Baud Rate Min. [bps] 8,000
Max. [bps] 4,500,000
Control Algorithm PID
Gear Type Spur
Gear Material Metal
Case Material Metal(Front)
Engineering Plastic(Middle, Back)
Dimensions (WⅹHⅹD) [mm] 35.6 X 50.6 X 35.5
Dimensions (WⅹHⅹD) [inch] 1.40 X 1.99 X 1.40
Weight [g] 77.00
Weight [oz] 2.72
Gear Ratio 193 : 1
Command Signal Digital Packet
Protocol Type Half duplex Asynchronous Serial Communication (8bit, 1stop, No Parity)
Link (Physical) TTL Level Multi Drop Bus
ID 0 ~ 253
Feedback Position, Temperature, Load, Input Voltage, etc
Protocol Type Protocol 1.0(Default)
Protocol 2.0
Operating Mode / Angle Wheel Mode：Endless turn
Joint Mode：360 [deg]
Multi-turn Mode：±28 [rev]
Output [W] -
Standby Current [mA] 100
