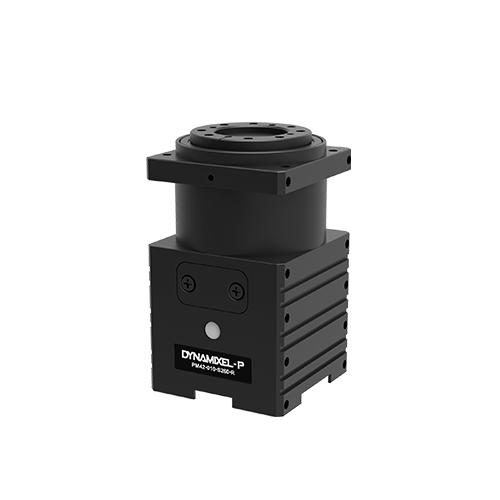

다이나믹셀 PM42-010-S260-R
  • 다이나믹셀 PM42-010-S260-R
  • 다이나믹셀 PM42-010-S260-R
  • 다이나믹셀 PM42-010-S260-R
  • 다이나믹셀 PM42-010-S260-R
  • 다이나믹셀 PM42-010-S260-R

다이나믹셀 PM42-010-S260-R

4.0 0리뷰
1,064,800 원
구매혜택:         적립 마일리지 : +1064원 (상품 : 1064원)
자체상품코드:  ROBOTIS-DYNP-006
브랜드:      ROBOTIS
수량:
총 상품금액(VAT 포함):   1,064,800원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내





특징

전류 센싱 기반 토크 제어

위치, 속도제어 신뢰성 및 정확성 증대를 위한 PID 제어

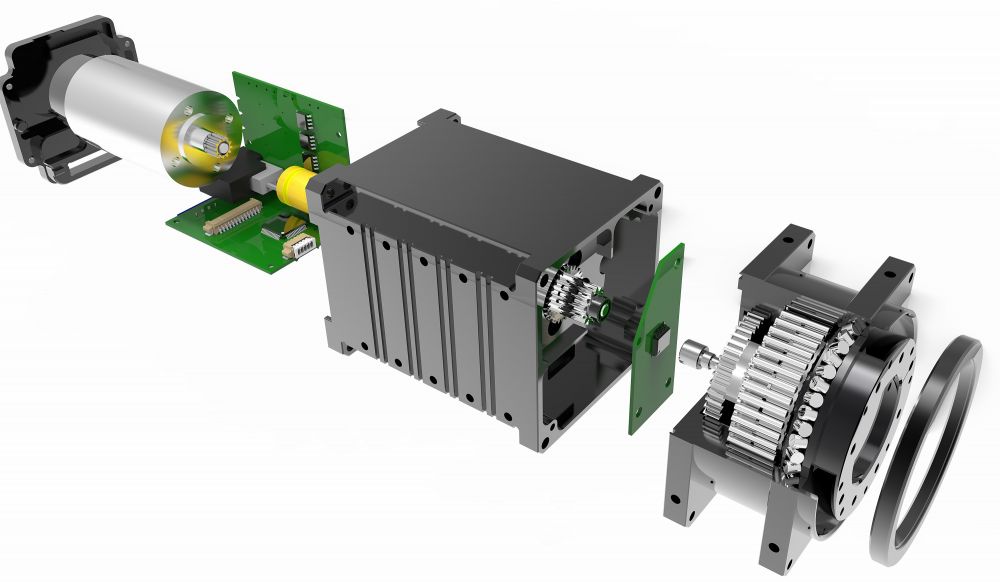

Incremental Encoder와 Contactless Absolute Encoder의 조합을 통한 높은 분해능 구현

풀메탈 하우징을 적용하여 높은 내구성 보유

풀사이즈 매니퓰레이터, 팬틸트, 휴머노이드 등 제작 가능



[다이나믹셀 프로 -> P] 업그레이드 사항

외형 변경 (디자인 개선, JST 커넥터 적용)

먼지 유입 및 누유 개선 (54-시리즈)

컨트롤 테이블 개선 (X-시리즈 기능 지원)

응답성, 분해능 등 제어 성능 향상

통신 응답성 향상

발열, 노이즈, 내구성 개선

기본 구성품
제품명 수량      제품 설명
PM42-010-S260-R 1 다이나믹셀
로봇케이블-X4P 300mm(변환용) 1 RS485 4p Cable(MOLEX-JST)
로봇케이블-X4P 300mm 1                    RS485 4p Cable(JST-JST)
렌치볼트 WB M3x8 20 프레임 체결용

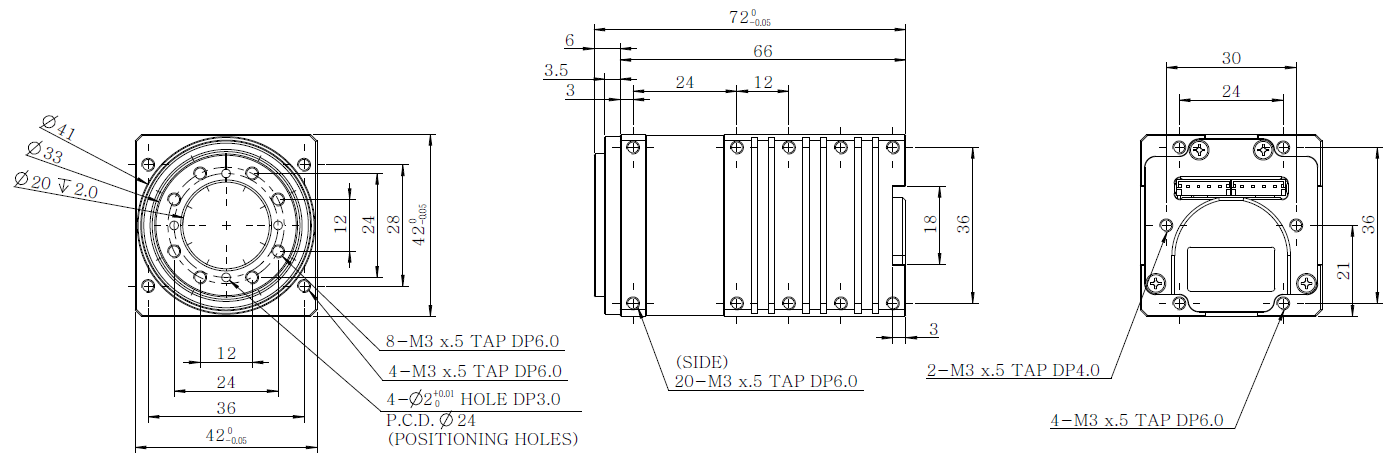

도면

도면 다운로드

사용 가능 제품
주의사항

기존의 다이나믹셀 시리즈와 전압범위가 다르므로 주의하시기 바랍니다. (사용전압 : 24V)

고용량 모델은 사용 갯수에 따라 별도의 전원단자를 통해 전원공급해주는 것을 권장합니다.

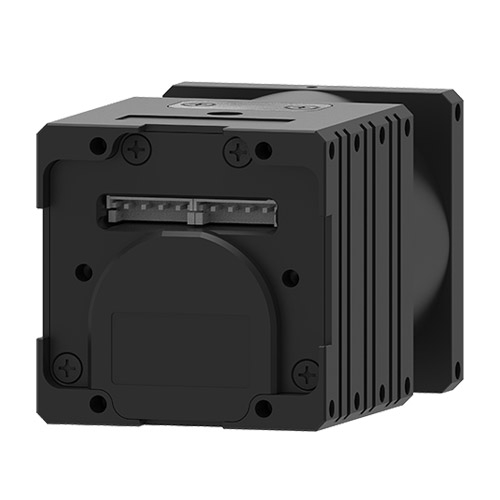

통신용은 JST 4Pin 커넥터가 적용되어 있습니다.

42-시리즈는 구형 힌지프레임을 그대로 사용할 수 있습니다. (FRP42-H110/120)

세부사양

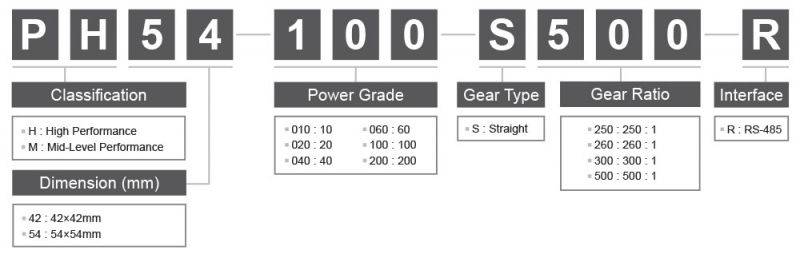

Model Name PM42-010-S260-R
MCU Cortex-M4 (168 [Mhz], 32 [bit])
Input Voltage Min. [V] -
Recommended [V] 24.0
Max. [V] -
Performance Characteristics Voltage [V] 24.0
Stall Torque [N·m] -
Stall Current [A] -
No Load Speed [rpm] 28.0
No Load Current [A] 0.52
Continuous Operation Voltage [V] 24.0
Torque [N·m] 1.7
Speed [rpm] 26.0
Current [A] 0.6
Resolution Resolution [deg/pulse] 0.0007
Step [pulse/rev] 526
Angle [degree] 360
Position Sensor Contactless absolute encoder Incremental encoder
Operating Temperature Min. [°C] -5
Max. [°C] 55
Motor Coreless (Maxon)
Baud Rate Min. [bps] 9,600
Max. [bps] 10,500,000
Control Algorithm PID
Gear Type Cycloid
Gear Material Metal
Case Material Metal

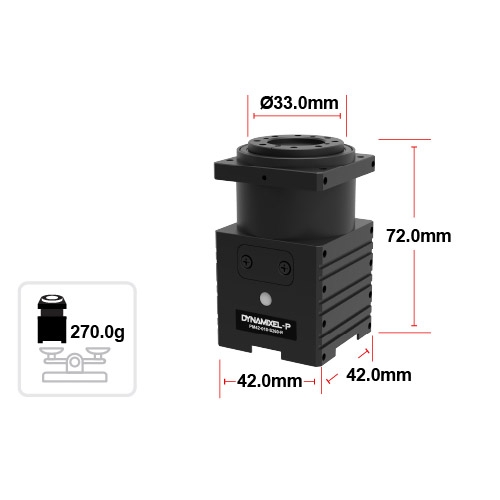

Dimensions (WⅹHⅹD) [mm] 42.0 X 72.0 X 42.0
Dimensions (WⅹHⅹD) [inch] 1.65 X 2.83 X 1.65
Weight [g] 270.00
Weight [oz] 9.52
Gear Ratio 257.0 : 1
Command Signal Digital Packet
Protocol Type Half duplex Asynchronous Serial Communication (8bit, 1stop, No Parity)
Link (Physical) RS485 Multi Drop Bus
ID 0 ~ 252
Feedback Position, Velocity, Current, Temperature, Voltage, External Port, etc
Protocol Type Protocol 2.0 Modbus
Operating Mode / Angle Current Control mode：Endless turn
Velocity Control mode：Endless turn
Position Control Mode：360 [deg]
Extended Position Control Mode
PWM Control Mode：Endless turn
Output [W] 10
Standby Current [mA] 30
